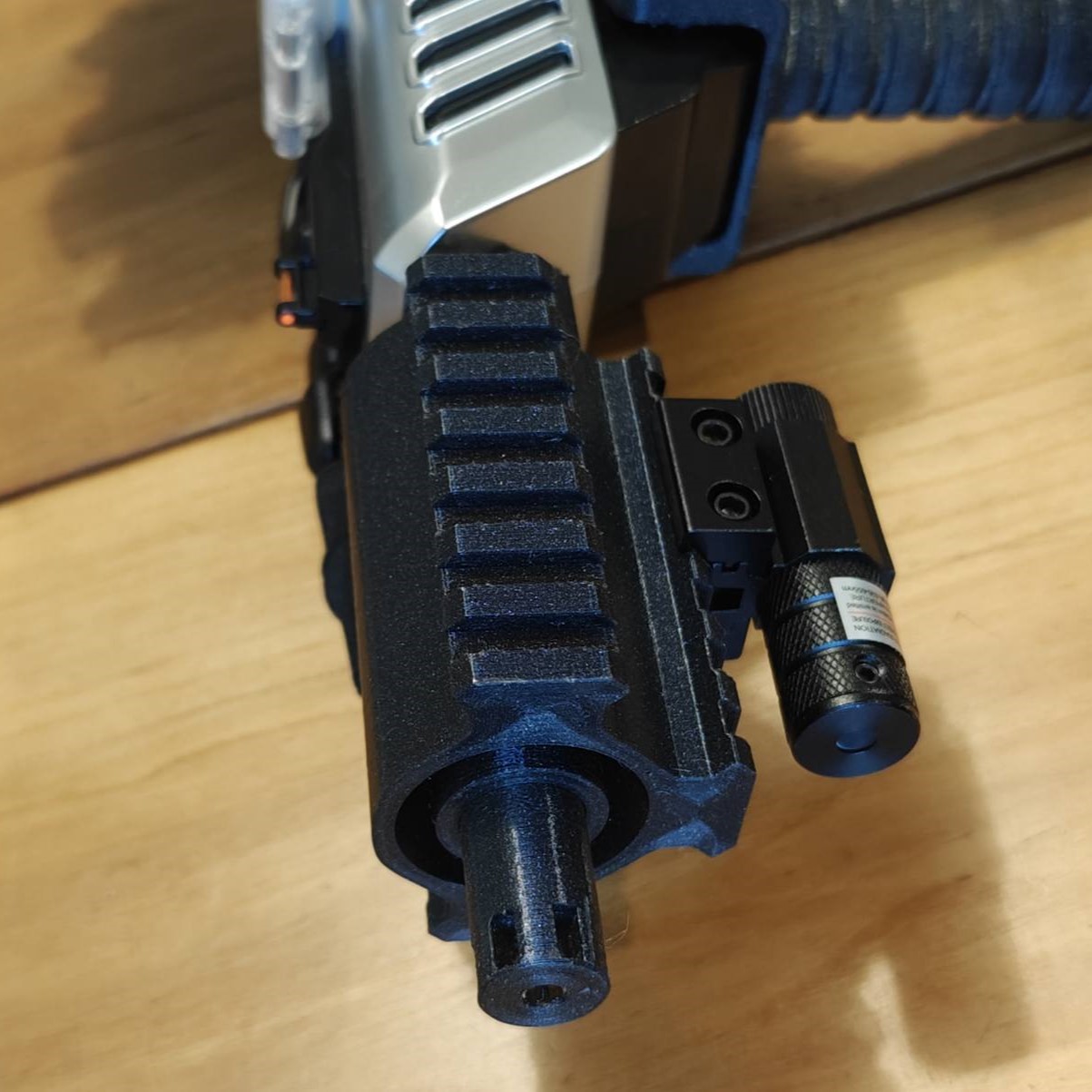

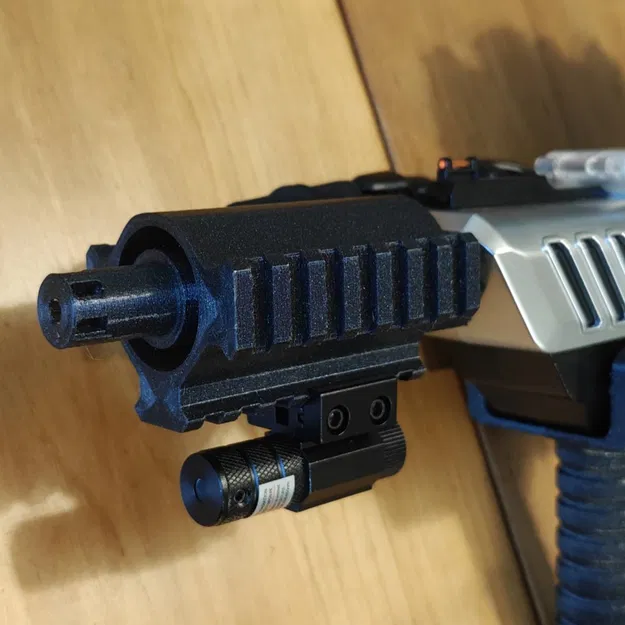

Phần nòng Picatinny 3 cạnh độ cho Bug-A-Salt 3.0

Thay đổi so với mẫu gốc của 3d_bubbles trên Thingiverse:

• Cái giá đỡ Picatinny 3 ray này cho Bug-A-Salt 3.0 về cơ bản là hoàn hảo rồi, nhưng tôi muốn đảm bảo mọi thứ được cố định chắc chắn hơn bằng cách thêm một phần nhô ra có góc nghiêng, phòng trường hợp có thứ gì đó như dây đeo kéo vào ray trong lúc sử dụng.

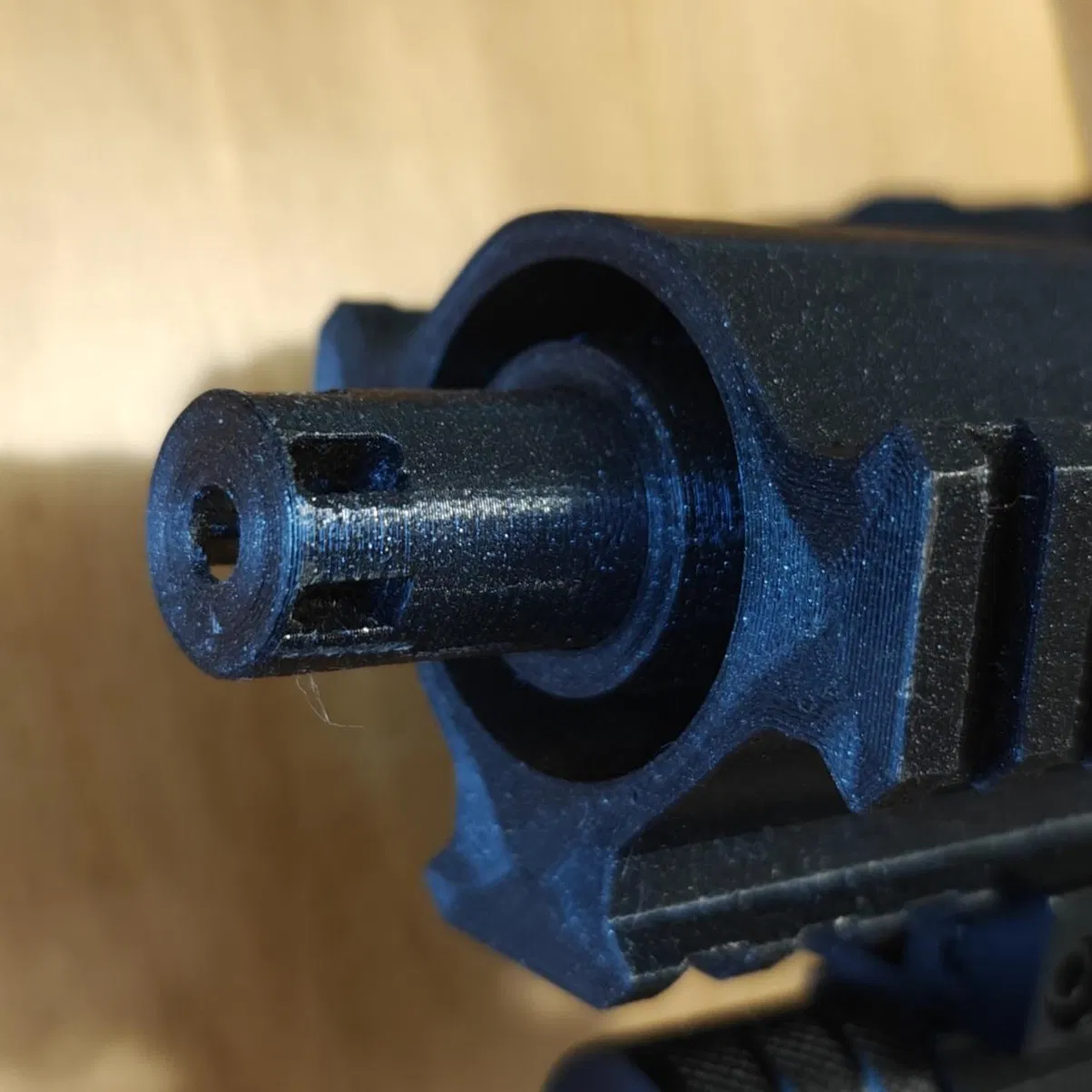

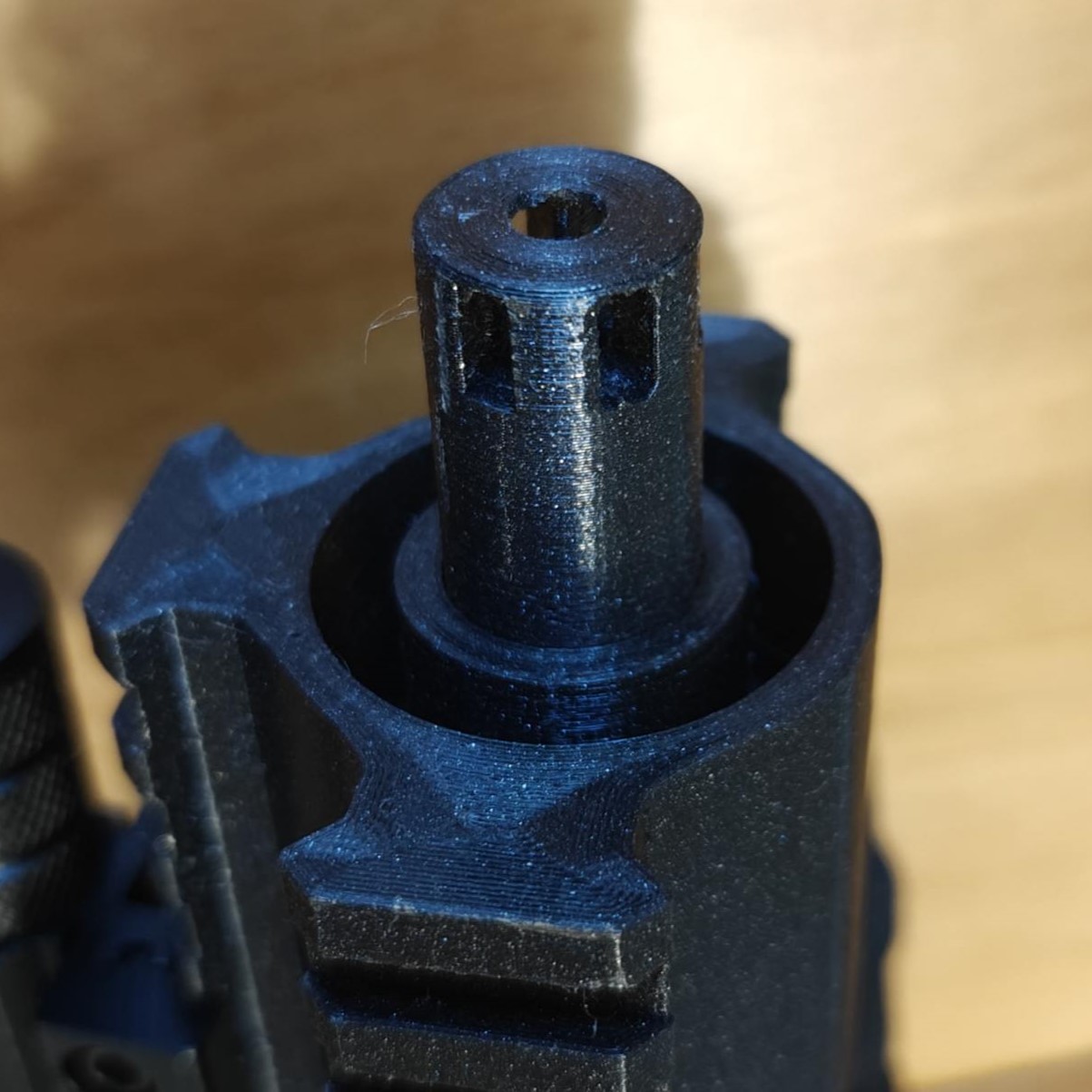

• Phần trước ở đầu nòng có một lỗ lõm tròn để có thể gắn thêm đồ nếu muốn (như bộ phận kéo dài nòng, bộ giảm thanh, v.v.)
• Cái này nên lắp vừa với Bug-A-Salt 3.0 - Tôi đang dùng bản Fiber Optic và không gặp vấn đề gì. Nhưng không chắc về các phiên bản khác/cũ hơn đâu nhé!

Mẫu này được làm để lắp khít vào nòng súng bằng áp lực giống như bản gốc.

Phần cứng tôi đã sử dụng:

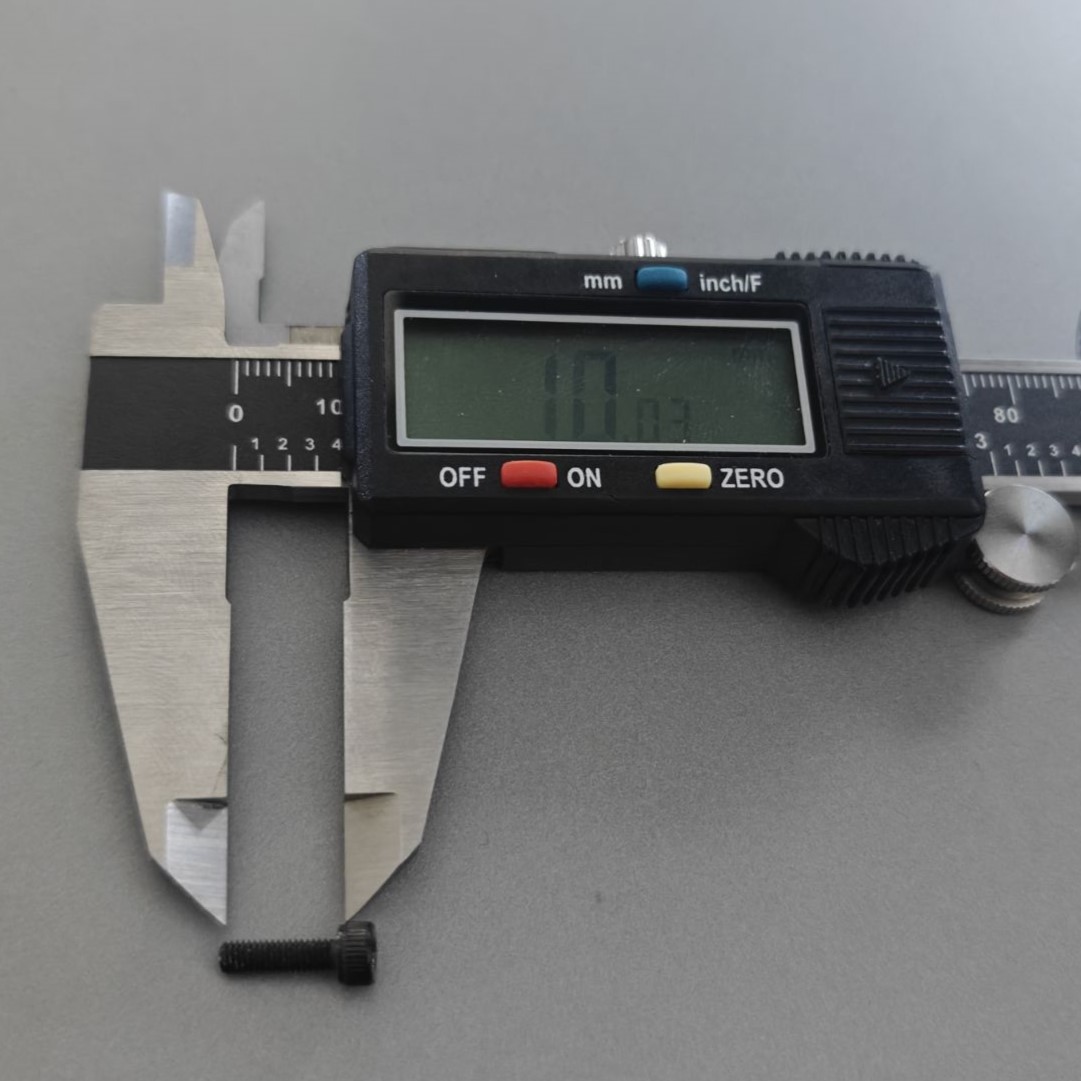

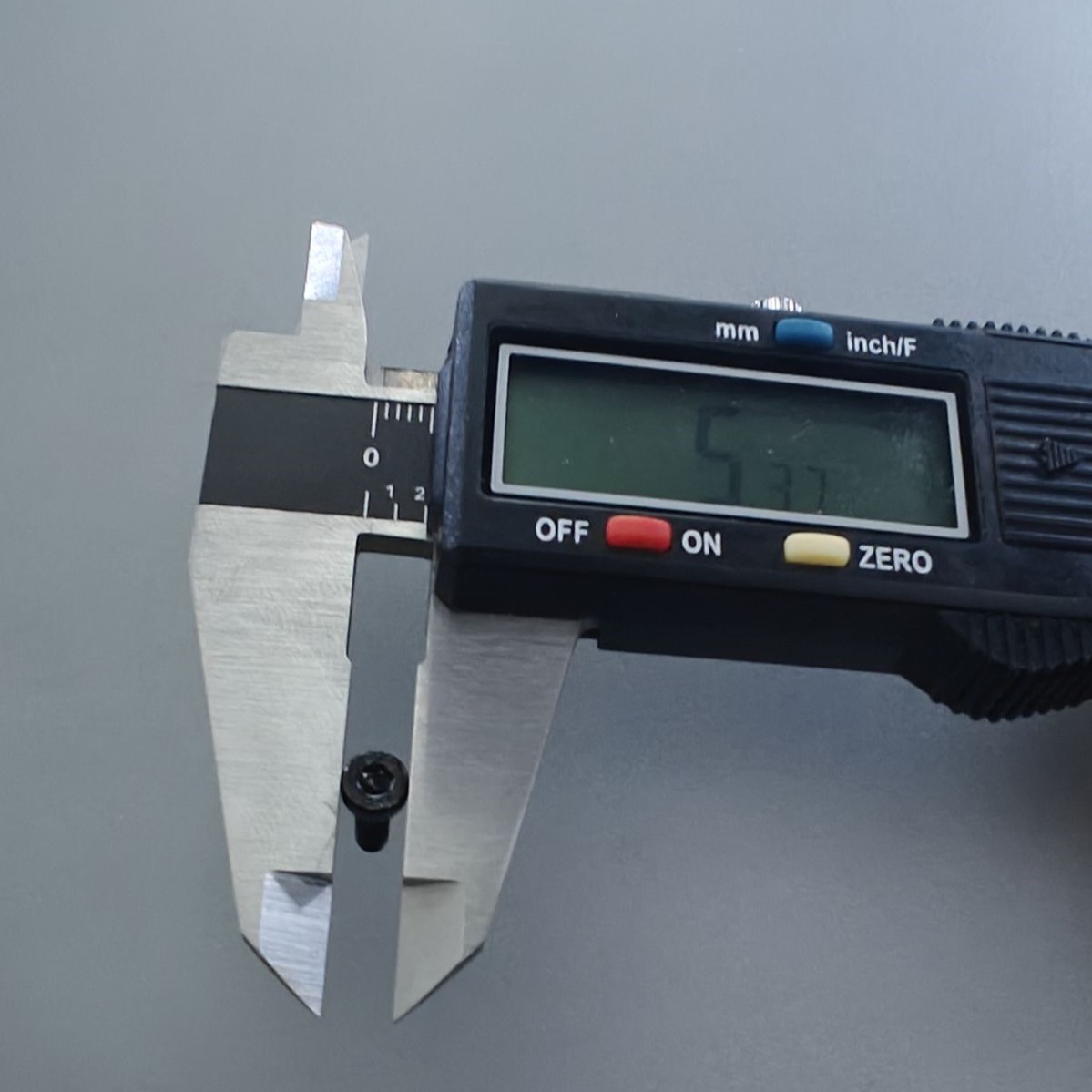

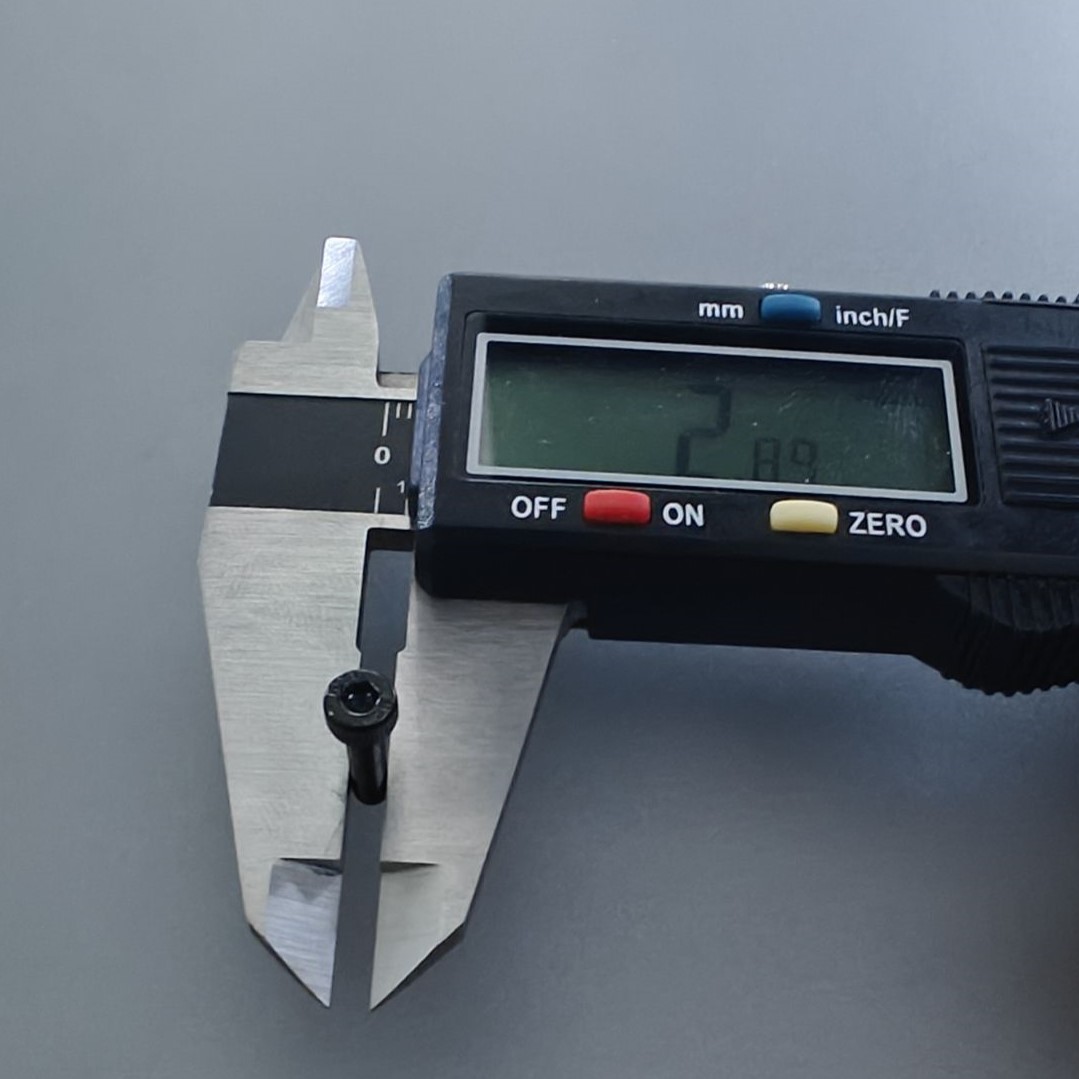

• 2 ốc M3 dài 10mm ở hai bên trái và phải của phần sau, áp sát vào thân súng.

Hướng dẫn lắp đặt:

1. In mẫu này ra, lý tưởng nhất là đặt phần nòng có cạnh phẳng trên bàn in của máy.
2. Trượt ray nòng vào phần trước của nòng súng.
3. Các tùy chọn để cố định chắc chắn:
   1. Sử dụng 2 ốc M3 dài 10mm và nhẹ nhàng vặn chúng vào qua hai lỗ bên trái và phải trên ray nòng. Vặn chúng vào cả hai bên, càng sâu càng tốt, nhưng đừng vặn quá chặt kẻo làm hỏng nhựa. Tôi chỉ muốn tạo thêm một chút áp lực lên nòng súng gốc.
   2. Đơn giản là dùng một ít keo dán ở một vị trí kín đáo trên nòng súng, rồi trượt ray nòng vào.

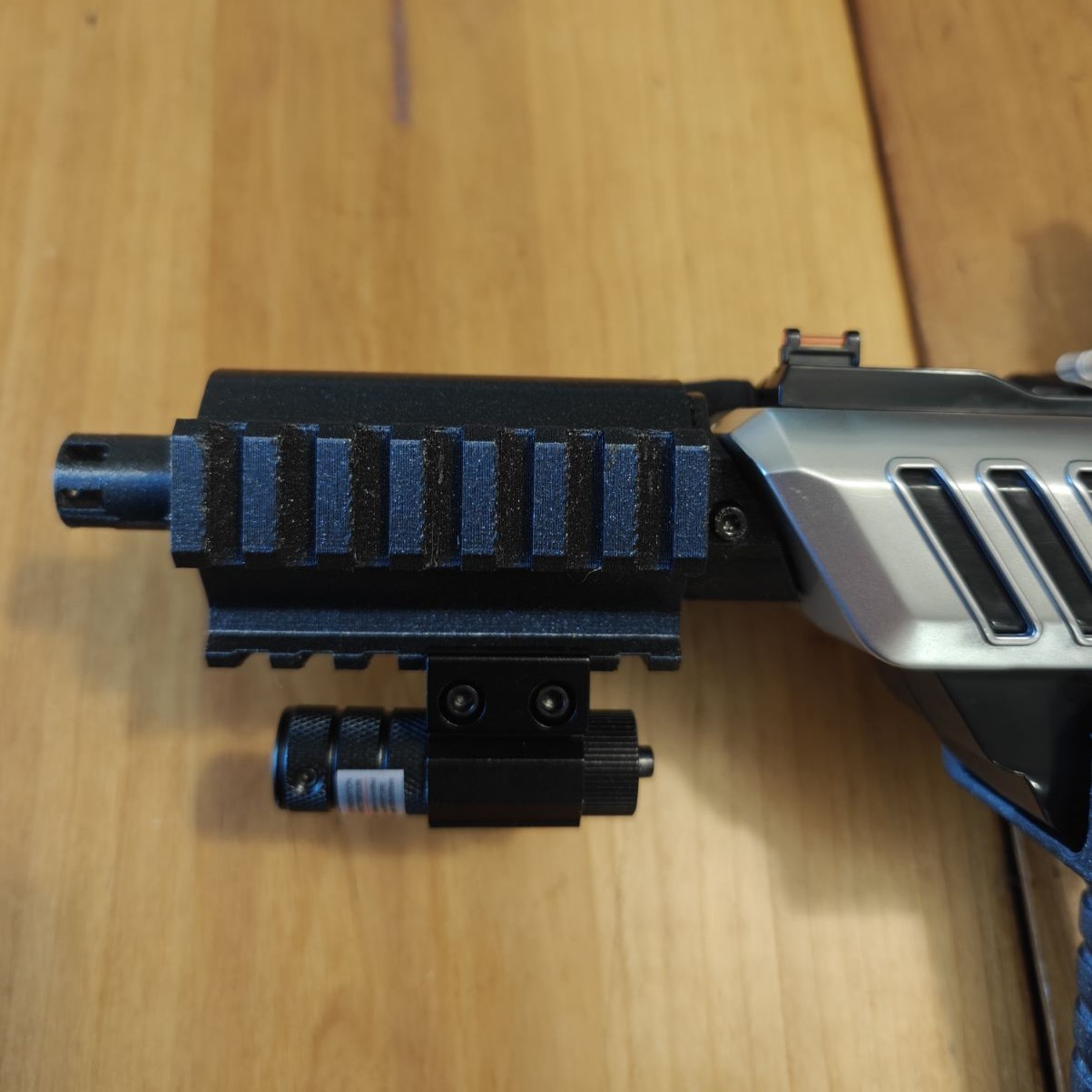

   3. Chỉ cần trượt ray nòng vào; keo dán/ốc vít thực ra không cần thiết nếu bạn không có gì kéo vào nó như dây đeo. Bạn có thể sẽ ổn với một chiếc đèn pin nhỏ hoặc laser.

In ấn:

• Như đã nói ở trên - Tôi khuyên bạn nên in mẫu này với mặt vát hướng lên trên trên máy in để bạn cần ít bộ phận hỗ trợ nhất.
• Tôi đã dùng bộ phận hỗ trợ khi in, nó che phần lõm nòng, các ray và cả các lỗ ốc phía trên. Tôi cho rằng bạn có thể chỉ cần dùng bộ phận hỗ trợ cho các ray Picatinny là được.
• Tôi đã in bằng sợi Prusament Galaxy Black PETG.

Bộ phận kéo dài nòng súng:

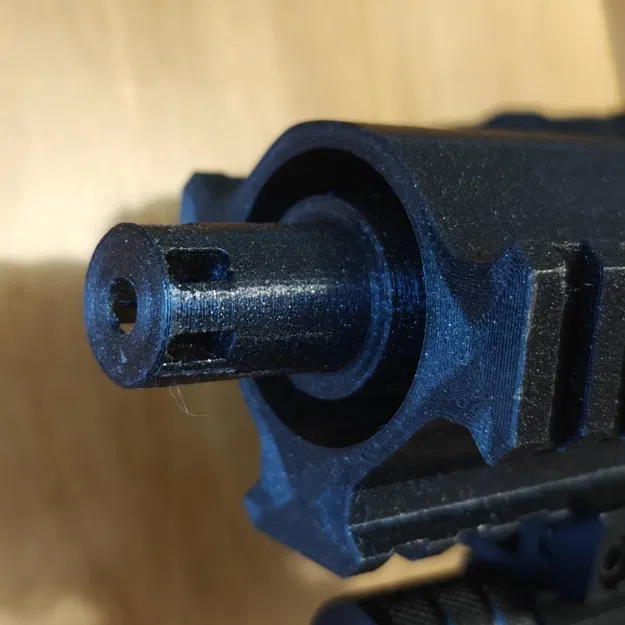

• Lưu ý rằng tôi đã tự in một bộ phận kéo dài nòng, vì vậy nòng súng màu cam tiêu chuẩn của bạn thực ra sẽ nằm gần hơn một chút với phần cuối của hệ thống ray nòng này. Tôi đã đính kèm mẫu Bộ phận kéo dài nòng súng mà tôi đã làm để thay thế cho cái màu cam.
  • Điều này đòi hỏi bạn phải tháo Bug-A-Salt ra, và thực sự hơi khó để cạy cái đầu màu cam ra khỏi phần thân được lắp ráp.
  • Mẫu này lắp tạm ổn, nhưng có lẽ cần một chút chỉnh sửa để giữ hai bên nòng lại với nhau sau khi bạn ép nó vào nhựa. Nếu tôi làm lại, tôi có lẽ sẽ chỉ tích hợp bộ phận kéo dài nòng vào hệ thống ray nòng này luôn.

Tệp tin:

Tôi đã đính kèm các tệp .STL, .3MF và .STEP trong trường hợp muốn sửa đổi. Chúc bạn in vui vẻ!

*Tuyên bố từ chối trách nhiệm an toàn chung*
Bất kỳ bộ phận nào của dự án này dành cho Bug-A-Salt 3.0, mặc dù không phải là đồ chơi, nhưng không phải là vũ khí.

Điều này nhằm mục đích bổ sung chức năng cho một sản phẩm bắn muối ăn để diệt côn trùng. Vui lòng in một cách có trách nhiệm và hiểu những hàm ý khi sửa đổi công cụ này, nó có thể trông giống một khẩu súng chức năng hơn.

Tôi sẽ chỉ sử dụng cái này trong nhà, vì vậy nếu sử dụng “ở nơi công cộng”, bạn có thể muốn in bằng các màu sắc dễ nhận biết hơn, v.v.
