Nub Scrub: Gạt Đầu Phun X1/P1 có Núm A1

Dạo này đầu phun máy in của bạn có hay bị dính tí gì không?

Nub Scrub sẽ giúp bạn chùi sạch nó đi!

Nub Scrub là một bộ phận gạt đầu phun, nó làm sạch đầu phun của bạn bằng cách thêm các núm silicon kiểu A1 vào ống PTFE của bộ gạt đầu phun gốc.

Model này lắp vừa trên các máy in dòng X1/X1C/P1P/P1S của bạn và làm sạch đầu phun bằng một bộ phận làm sạch bổ sung được mượn từ máy in A1. Nó giúp loại bỏ cặn filament có thể gây ra lỗi in, đặc biệt là khi bạn thay đổi filament thường xuyên.

Nub Scrub rất dễ lắp đặt và sử dụng ổn định. Nó chỉ cần 3 ốc vít để cố định, có thể là ốc vít gốc của bộ gạt hoặc ốc M2.5. Nó cũng giúp giảm bớt một vấn đề phổ biến với lỗ vít trong ống thoát phôi dễ bị tuôn ren. Bằng cách thêm 2 bề mặt tường gia cố và một cơ chế "kẹp", model này giảm bớt áp lực lên lỗ gắn kết đó.

Nub Scrub in nhanh chỉ tốn vài gram filament và lắp đặt nhanh chóng. Tôi khuyên KHÔNG nên in bằng PLA vì lý do chịu nhiệt. Tôi đã dùng Overture green PETG ở đây và nó vẫn chưa bị chảy, nhưng nếu bạn lo lắng, ASA, PC, hoặc PACF/PET-CF hoặc các filament chịu nhiệt khác sẽ là lựa chọn tốt. Độ chính xác kích thước rất quan trọng ở đây, vì vậy hãy đảm bảo bạn điều chỉnh độ co ngót nếu sử dụng ABS/ASA hoặc các vật liệu dễ co ngót khác.

Bao gồm file 3MF và STEP. Đã cài đặt sẵn BambuSlicer cho người dùng Bambu (mặc dù tôi đề xuất orcaslicer!). Có thể tải lên Fusion 360 nếu mọi người muốn.

Lưu ý: Sau khi tạo mô hình này, tôi nhận ra model của mình tương tự, nhưng có những cải tiến so với một số model khác trong cộng đồng. Tôi sẽ liệt kê những model tương tự nhất làm nguồn remix để ghi công, mặc dù model này được thiết kế từ đầu.

Các bộ phận cần thiết

• 1x bộ gạt đầu phun P1/X1 truyền thống (kiểu "flinger" có ống PTFE).
• 1x bộ gạt cao su núm A1 (bạn sẽ cắt thành một miếng rộng 5 núm).
• 3x ốc vít bộ gạt đầu phun thô có đi kèm với bộ flinger gốc:
  • Hoặc, bạn có thể sử dụng 3x ốc M2.5 ngắn, hoặc kết hợp ốc M2.5 + ốc flinger thô.

In ấn

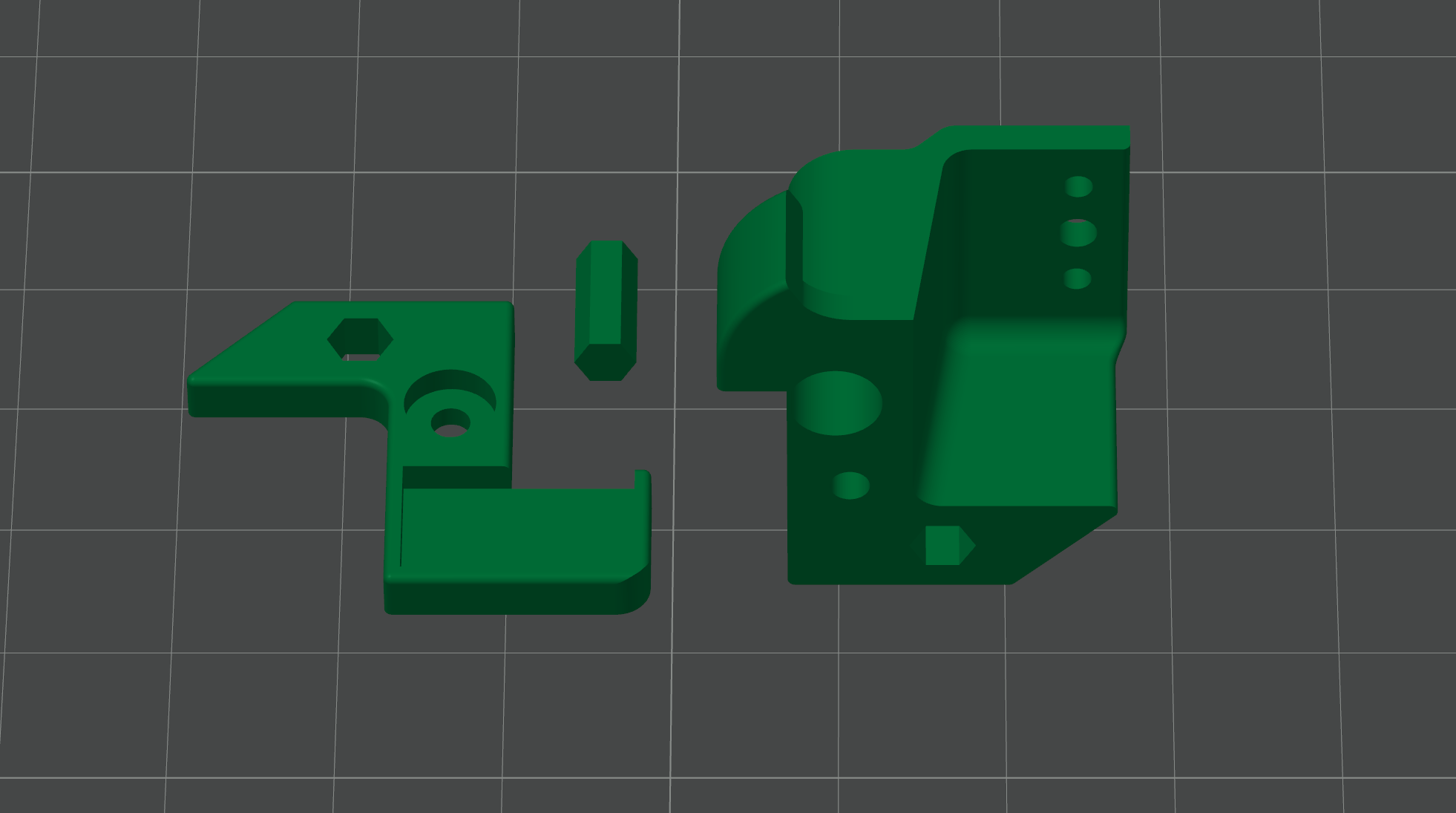

In ở độ dày lớp 0.2 mm, chỉ cần một lượng rất nhỏ support truyền thống với support dạng vẽ khi đặt theo hướng hiển thị (xem thêm hình ảnh bên trên nếu không rõ).

Lắp ráp

• Cắt một đoạn rộng 5 núm của dải núm A1, và dán bằng lớp keo phía sau lên phần trên, như hình:

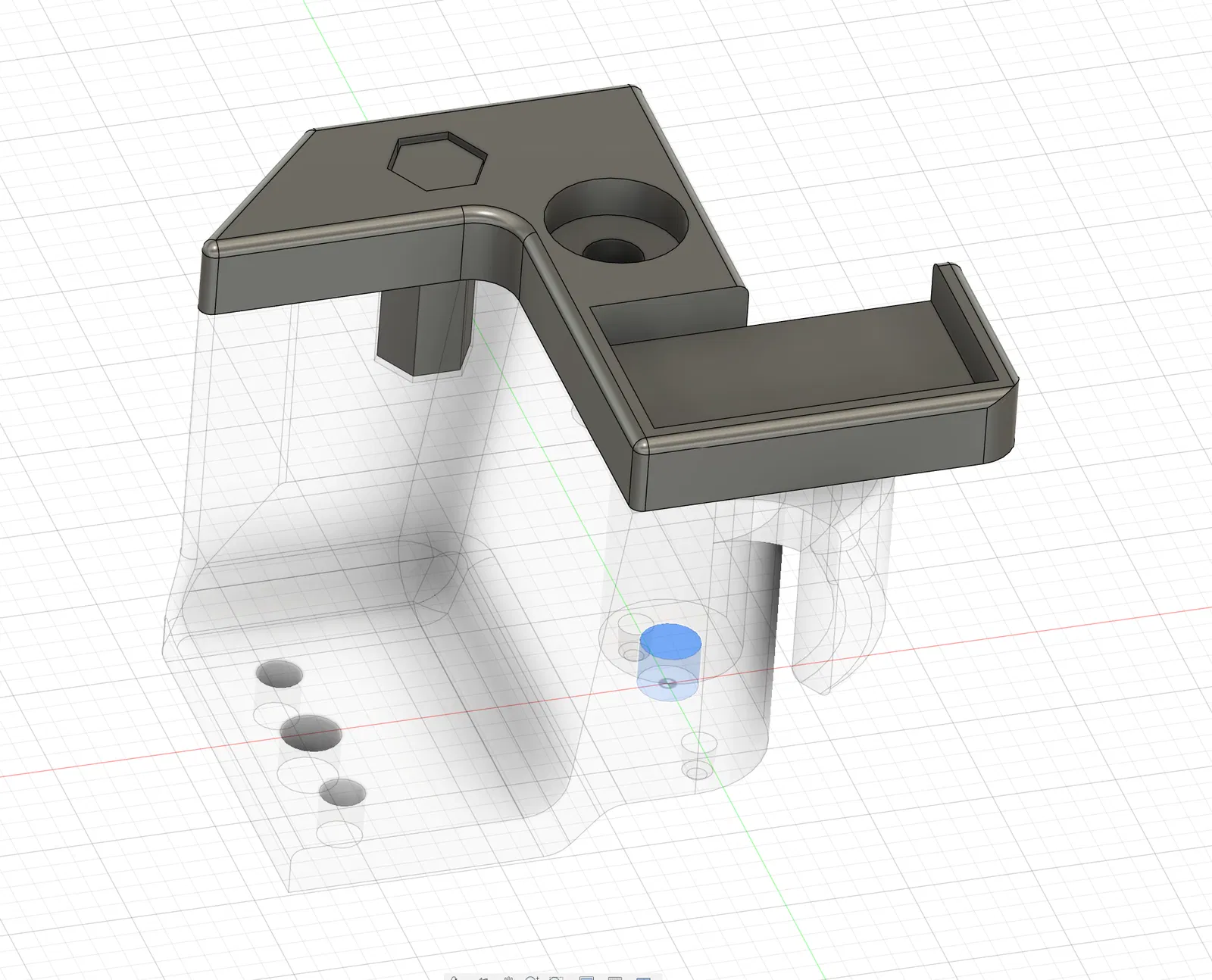

• Đảm bảo trụ lục giác chống xoay khớp chặt vào vị trí ở cả hai bộ phận và lắp nó vào bộ phận lớn hơn. Lý tưởng nhất là nó sẽ giữ nguyên vị trí ở bộ phận dưới lớn và bộ phận trên dễ dàng đặt vào và tháo ra phía trên nó. Dung sai được thiết kế cho việc này, nhưng nếu có bất kỳ vấn đề nào, việc giảm kích thước trụ lục giác một chút sẽ giúp ích:



• Làm ren trước cho từng lỗ bằng ốc vít bạn sẽ sử dụng bằng cách đưa ốc vít vào lỗ và rút ra. Việc này sẽ giúp lắp đặt dễ dàng hơn. Không bắt buộc, nhưng dễ thực hiện hơn bên ngoài máy in trước. Các lỗ này được chỉ ra bằng các mũi tên đỏ ở đây:

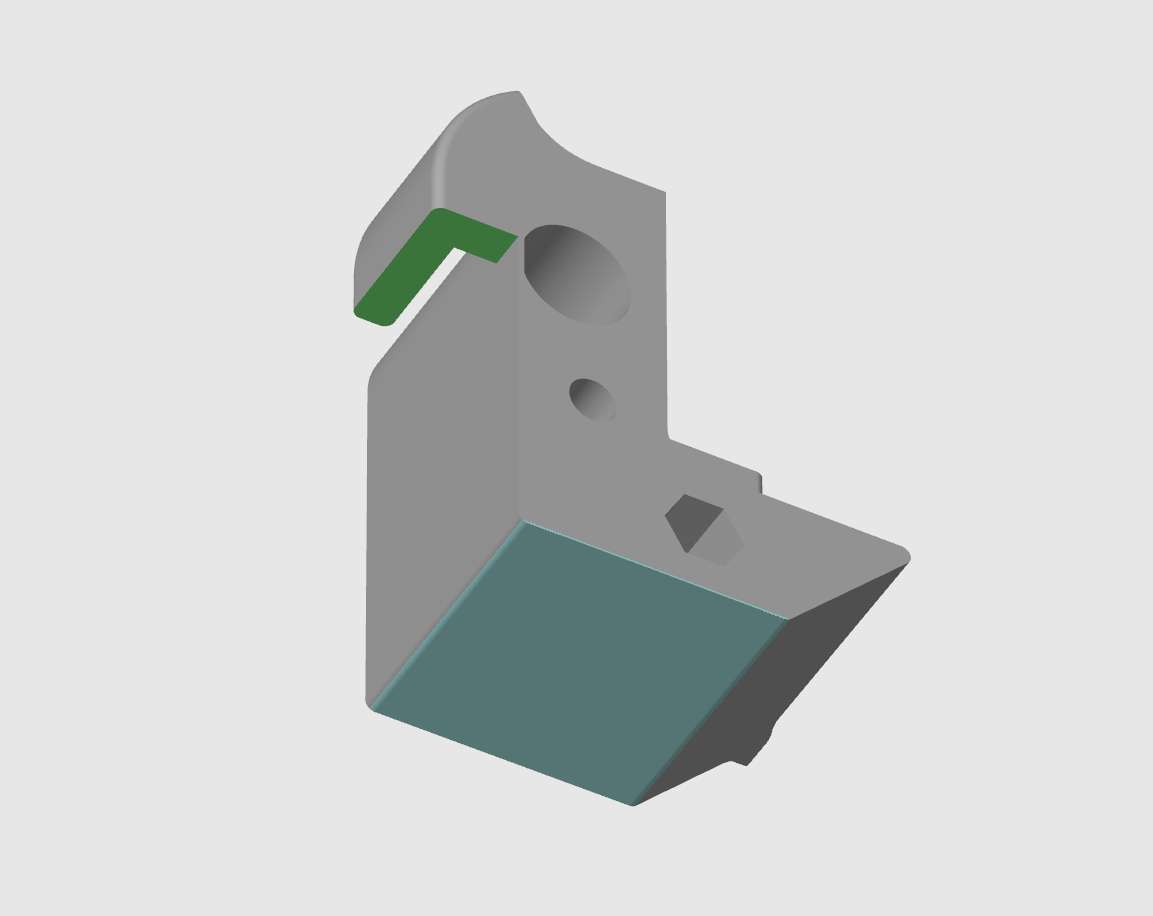

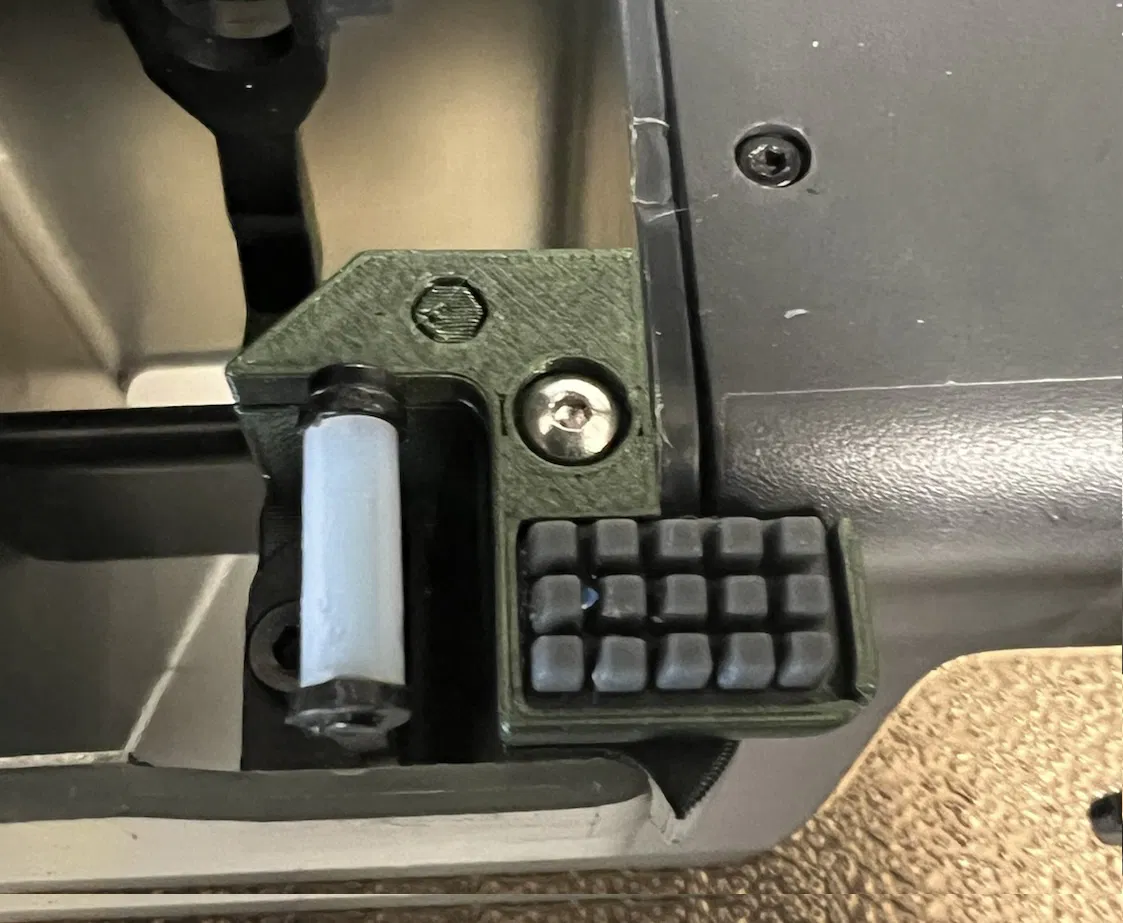

• Sau khi tháo bộ flipper mặc định khỏi ống thoát, đặt bộ phận dưới vào vị trí, như sau: Phần kẹp sẽ đi theo đường viền ngoài của ống thoát. Đảm bảo bạn đã có một con ốc trong lỗ lõm sẵn sàng để gắn vào ống thoát. Vặn con ốc ở lỗ lõm để gắn bộ phận dưới vào ống thoát (đi vào lỗ được tô sáng màu xanh trong hình bên dưới). Bây giờ, gắn lại bộ gạt gốc vào khe được cung cấp cho nó trên bộ phận dưới bằng một con ốc thứ hai. Kết quả sẽ trông tương tự như thế này (nhưng được lắp trên máy in, rõ ràng):



• Cuối cùng, đặt bộ phận gạt lên trên trụ lục giác và cố định nó bằng con ốc thứ 3.



• Việc này hoàn thành lắp đặt. Kiểm tra xem khoảng hở giữa bed/đầu phun có chấp nhận được không. Chúng sẽ rất sít (để chứa càng nhiều núm càng tốt!), nhưng nên vừa vặn đáng tin cậy. Kiểm tra trình tự nạp filament để đảm bảo không có va chạm hoặc hành vi kỳ lạ.
