Hộp Nối, Nhiều Kích Cỡ

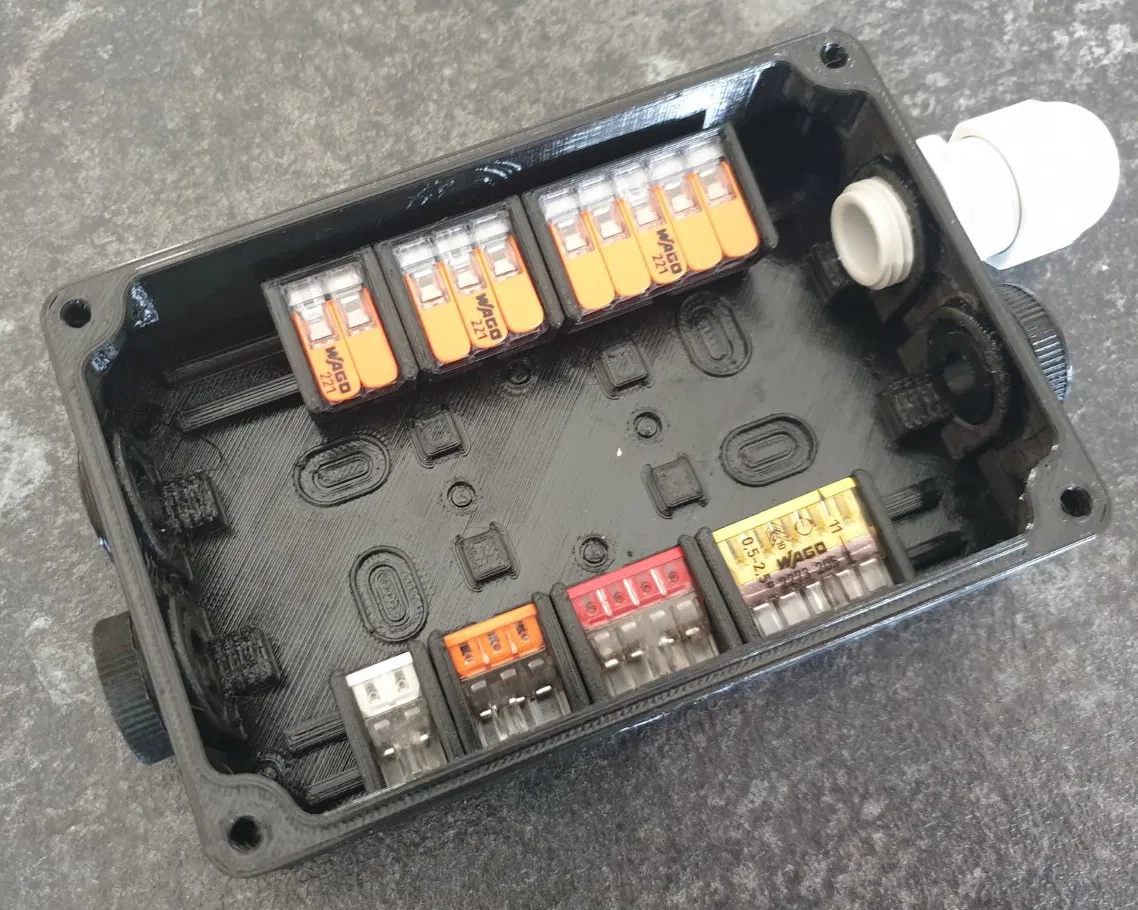

Tự in hộp nối Junction Box và gắn các loại đầu nối WAGO khác nhau. Tùy theo nhu cầu ứng dụng của bạn.

Cố định cáp của bạn bằng dây rút hoặc các loại đầu nối cáp khác nhau. Sử dụng ren cho đầu nối cáp của bạn hoặc khoan lỗ riêng để cố định đầu nối cáp bằng đai ốc.

Nếu thiếu biến thể nào, hãy cho tôi biết! Nếu có thời gian, tôi sẽ cung cấp thêm các biến thể!

Cập nhật 29.02.2024: Đã thêm nắp đậy dạng kẹp

Cập nhật 02.03.2024: Đã thêm hộp 80x60

Cập nhật 11.03.2024: Đã thêm hộp 120x120, độ dày đai ốc từ 5mm xuống 4mm, ren của ống nối dài thêm 1.2mm

Cập nhật 21.03.2024: Đã thêm nắp cao hơn (15mm và 25mm cho mỗi kích thước hộp), tùy chỉnh chèn chung dạng tệp stp, để tự tạo tùy chỉnh của riêng bạn.

Tính năng:

Cố định cáp của bạn bằng dây rút:

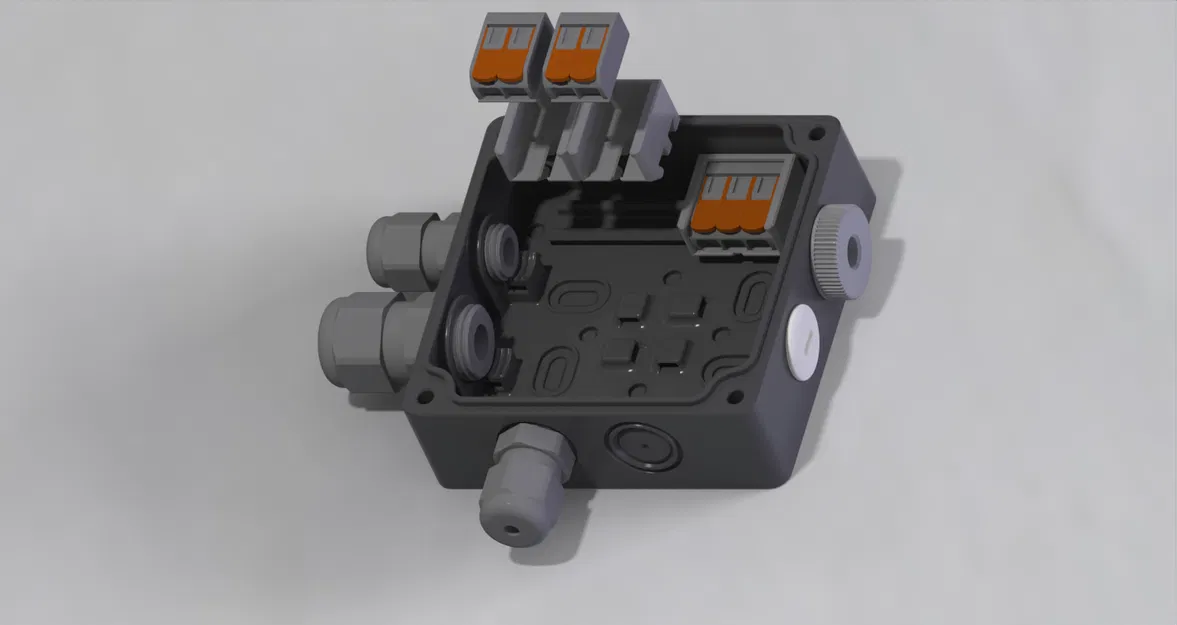

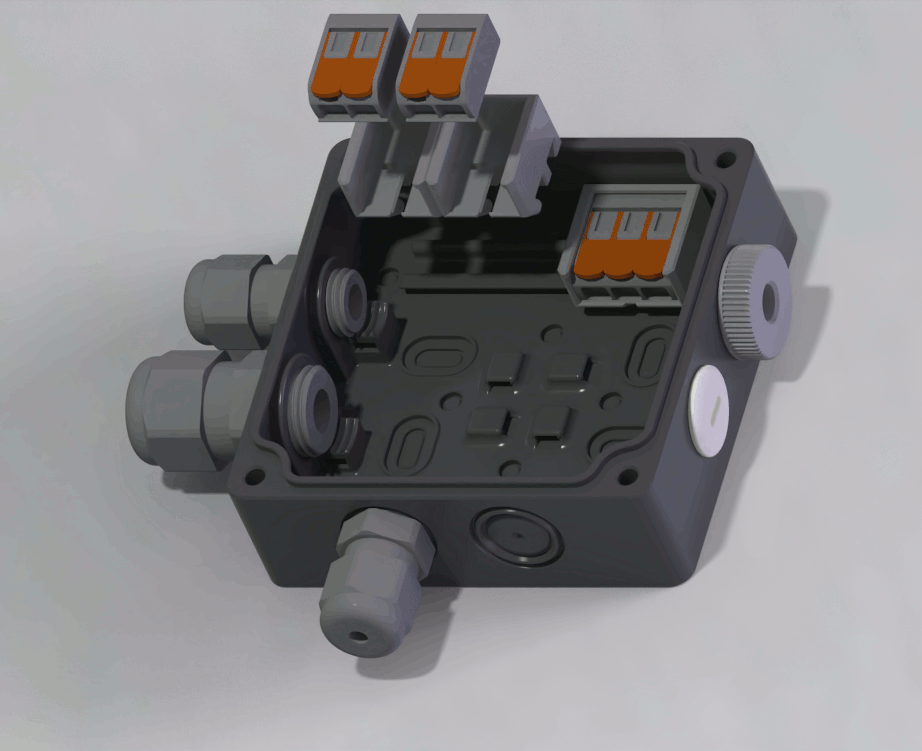

Gắn các đầu nối WAGO khác nhau vào thanh ray:

Để gắn các đầu nối Wago, chúng được gắn vào thanh ray. Các đầu nối Wago cũng có thể được gắn vào trước hoặc sau.

Thêm các loại đầu nối cáp và phụ kiện khác nhau:

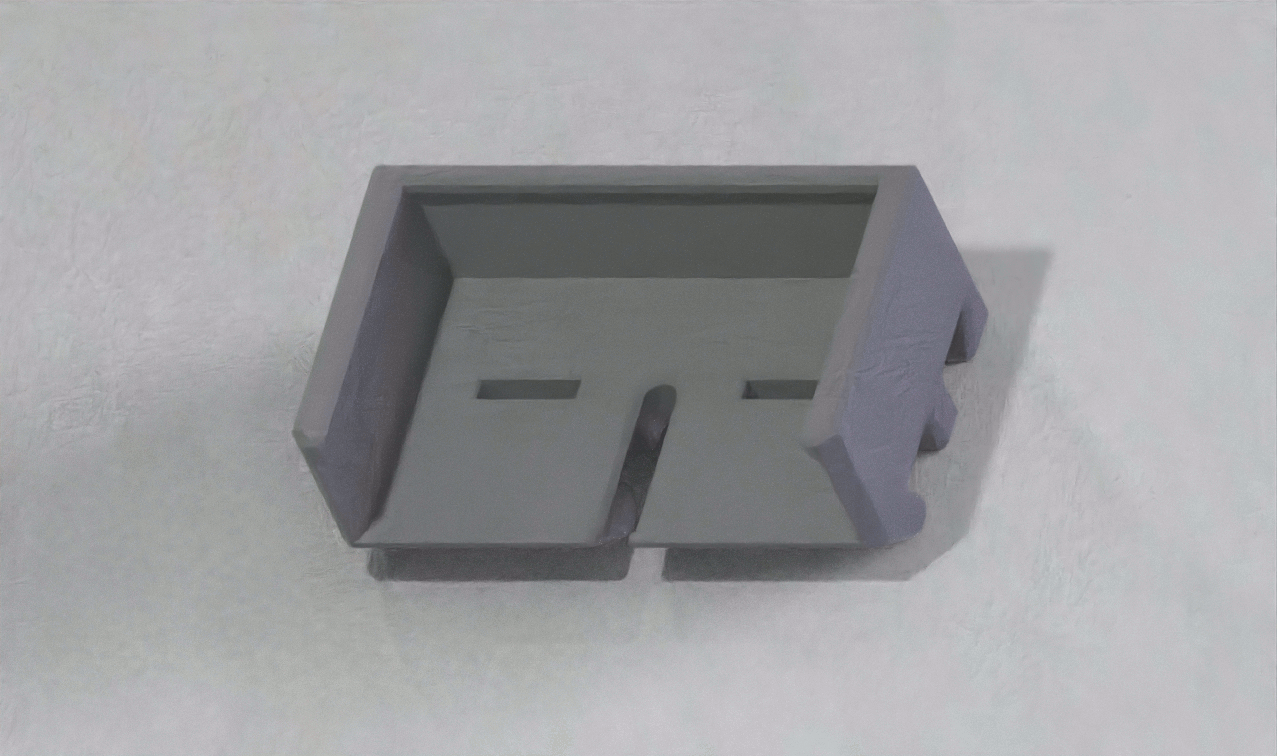

Tùy chỉnh (Inserts):

• WAGO 2273-202
• WAGO 2273-203
• WAGO 2273-204
• WAGO 2273-205
• WAGO 221-412
• WAGO 221-413
• WAGO 221-415
• Tùy chỉnh chung

Chọn nắp của bạn:

• Nắp 80x60, có vít, chiều cao: 7mm, 15mm, 25mm
• Nắp 80x80, có vít, chiều cao: 7mm, 15mm, 25mm
• Nắp 120x80, có vít, chiều cao: 7mm, 15mm, 25mm
• Nắp 120x120, có vít, chiều cao: 7mm, 15mm, 25mm
• Nắp 80x60, dạng kẹp
• Nắp 80x80, dạng kẹp
• Nắp 120x80, dạng kẹp
• Nắp 120x120, dạng kẹp

Ví dụ: Nắp 80x60, có vít

Ví dụ: Nắp 80x60, dạng kẹp

Biến thể Hộp 80x80:

Lỗ thoát

M12 x 1.5

M16 x 1.5

Dây rút M12x1.5

Dây rút M16x1.5

Ray cho tùy chỉnh

Ghi chú

1

KHÔNG

chỉ hộp

2

8x

KHÔNG

3

8x

KHÔNG

4

8x

KHÔNG

5

8x

KHÔNG

6

8x

KHÔNG

7

4x 4x

KHÔNG

vị trí khác nhau

8

4x 4x

KHÔNG

9

4x 2x

KHÔNG

10

4x 2x

KHÔNG

11

4x 2x

CÓ

12

4x

2x

CÓ

13

4x

2x

CÓ

14

4x

2x

CÓ

Biến thể Hộp 120x80:

Lỗ thoát

M12 x 1.5

M16 x 1.5

Dây rút M12x1.5

Dây rút M16x1.5

Ray cho tùy chỉnh

Ghi chú

1

KHÔNG

chỉ hộp

2

10x

KHÔNG

3

10x

KHÔNG

4

10x

KHÔNG

5

10x

KHÔNG

6

10x

KHÔNG

7

4x 6x

KHÔNG

vị trí khác nhau

8

4x 6x

KHÔNG

9

4x 6x

KHÔNG

10

4x 6x

KHÔNG

11

6x 4x

CÓ

12

6x

4x

CÓ

13

6x

4x

CÓ

14

6x

4x

CÓ

15

6x

2x 2x

CÓ

Biến thể Hộp 80x60:

Lỗ thoát

M12 x 1.5

M16 x 1.5

Dây rút M12x1.5

Dây rút M16x1.5

Ray cho tùy chỉnh

Ghi chú

1

KHÔNG

chỉ hộp

6x

KHÔNG

3

6x

KHÔNG

4

6x

KHÔNG

5

6x

KHÔNG

6

6x

KHÔNG

7

2x 4x

KHÔNG

8

2x 4x

KHÔNG

9

4x 2x

KHÔNG

10

4x 2x

KHÔNG

11

4x 2x

CÓ

12

4x

2x

CÓ

13

4x

2x

CÓ

14

4x

2x

CÓ

Biến thể Hộp 120x120:

Lỗ thoát

M12 x 1.5

M16 x 1.5

Dây rút M12x1.5

Dây rút M16x1.5

Ray cho tùy chỉnh

Ghi chú

1

KHÔNG

chỉ hộp

2

12x

KHÔNG

3

12x

KHÔNG

4

12x

KHÔNG

5

12x

KHÔNG

6

12x

KHÔNG

7

4x 8x

KHÔNG

vị trí khác nhau

8

8x 4x

KHÔNG

9

4x 8x

KHÔNG

10

8x 4x

KHÔNG

11

6x 6x

CÓ

12

6x

6x

CÓ

2 ray

13

6x

6x

CÓ

2 ray

14

6x

6x

CÓ

2 ray

15

6x

2x 4x

CÓ

2 ray

16

8x

4x

CÓ

4 ray

17

8x

4x

CÓ

4 ray

Cài đặt in:

• Xem các ví dụ khác nhau trong mục tải xuống, đặc biệt là về hướng đặt.
• Tôi đã sử dụng PETG, PLA cũng xài được.
• Chiều cao lớp 0,2mm
• Đầu phun 0,4mm
• 15% độ đầy (infill)
• Không cần vật liệu hỗ trợ (supports)

Vít:

• Sử dụng vít đầu chìm M4 để lắp ráp nắp đậy bằng vít.

Khác:

• Công việc điện chỉ được thực hiện bởi thợ điện được đào tạo.
• Không đại diện cho một hộp nối được chứng nhận theo tiêu chuẩn VDE hoặc tương tự.
• Sử dụng có rủi ro của riêng bạn.
