Ren bulong và đai ốc M10, kèm file F360 và kinh nghiệm

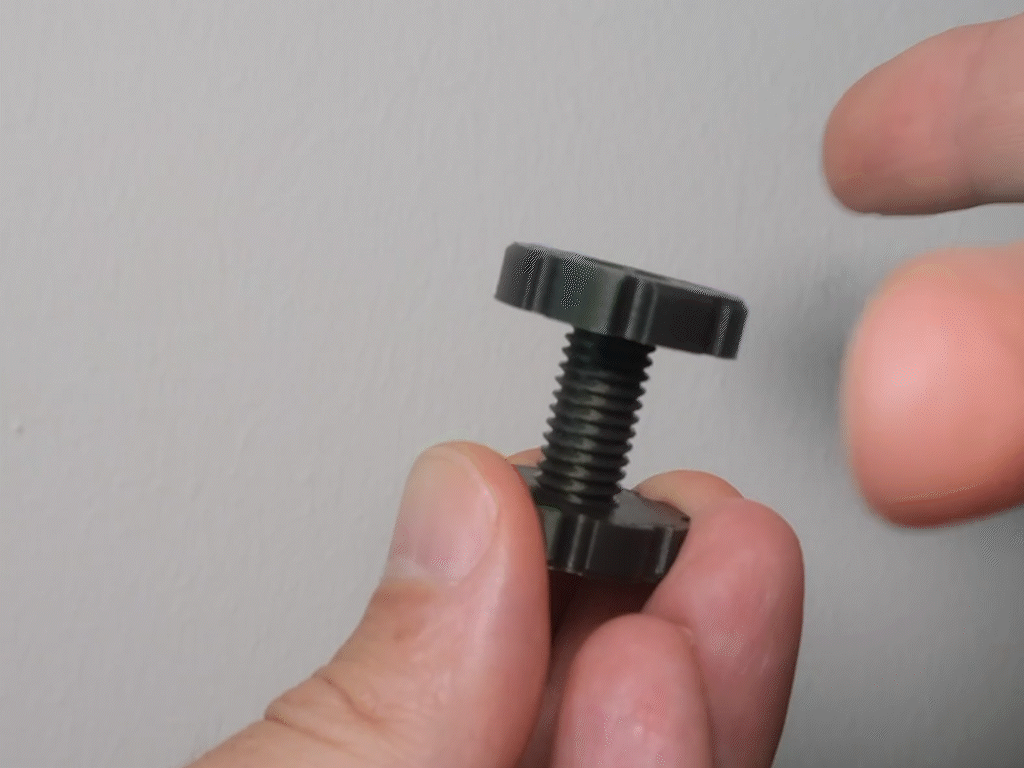

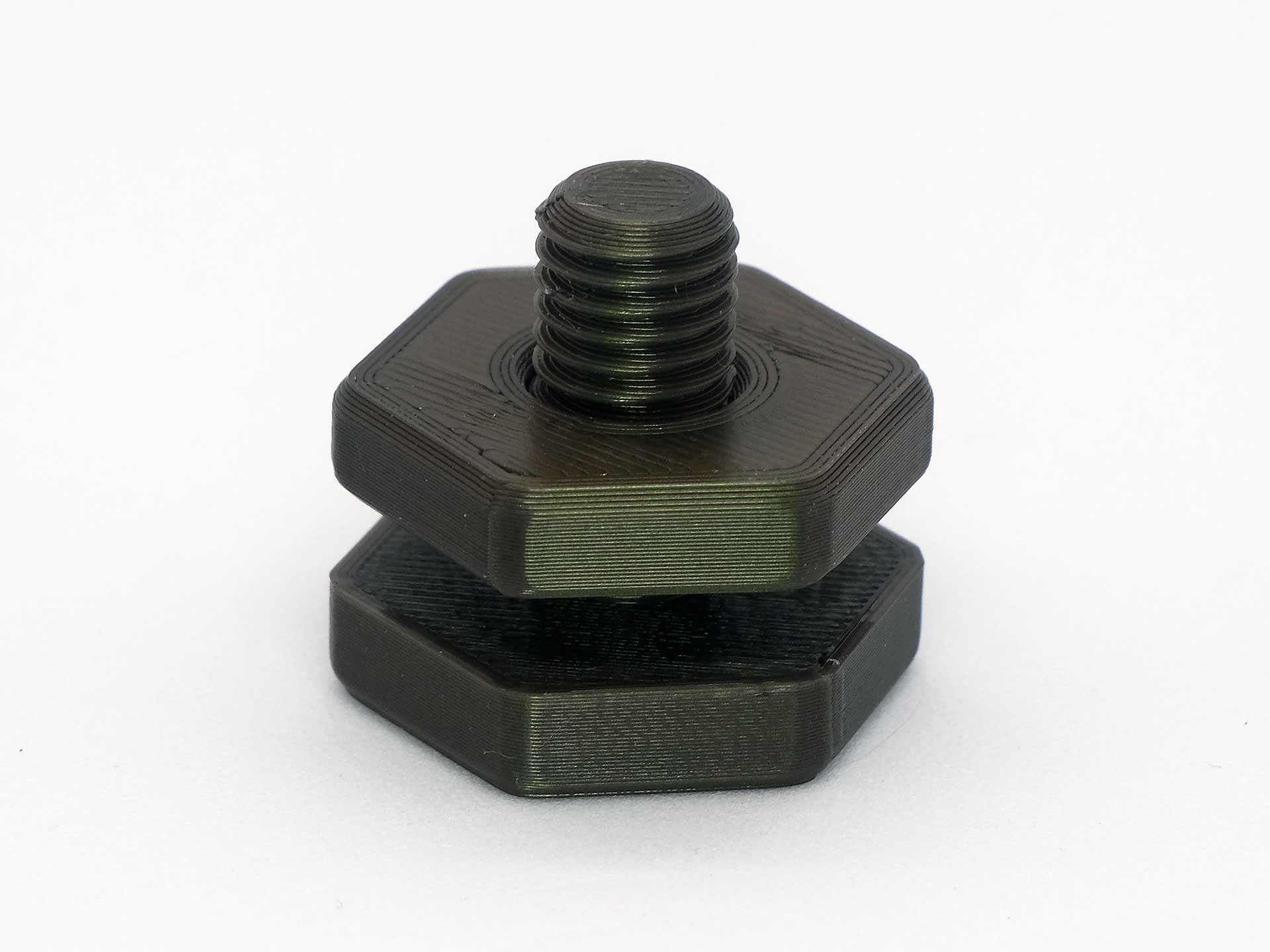

Ren M10 in in được và mượt. Kèm file Fusion 360 (.f3d)

Tại sao tôi làm nó: Cách đây vài ngày, tôi đang tìm một bộ phận có ren xài ổn. Tôi tìm được cái này, tải lên sản phẩm của mình và khen ngợi người tạo vì thiết kế đẹp. Đáp lại, anh ấy khuyến khích tôi thử nghiệm với ren trong thiết kế của mình. Tôi đã tìm hiểu và đây là những gì tôi học được.

Cách tạo ren chạy ngon ngay sau khi in. (Phần hiển nhiên tôi bỏ qua, giả sử bạn có kỹ năng Fusion360 cơ bản).

Đầu tiên, bulong: tạo ren tiêu chuẩn, nhưng không phải cho toàn bộ chiều dài, để lại phần trên cho bước tiếp theo. (Cũng lưu ý cái dấu vạch được vẽ).

Thêm vát cạnh để dễ dàng đưa vào. Chọn độ dài đủ để vượt qua độ dài offset.

Xong, bulong sẵn sàng.

Đai ốc cần cẩn thận hơn nếu bạn muốn đạt được độ mượt này:

Bắt đầu với ren tiêu chuẩn, nhưng có offset ở cả hai đầu.

Thêm vát cạnh ở cả hai đầu, lớn hơn offset.

Giờ đến mẹo: sử dụng Offset Face hai lần (chỉ trên đai ốc, để nguyên bulong theo tiêu chuẩn).

Đầu tiên, áp dụng Offset Face lên mặt song song với lỗ (0.2-0.3mm cho Prusa Mini với lớp in 0.2).

Tiếp theo, áp dụng Offset Face lên mặt vát (chỉ một mặt) (0.1mm).

Sử dụng Section Analysis trong và sau khi làm.

Có ý kiến gì không? Nhắn tin cho tôi hoặc tốt hơn là tải lên sản phẩm bạn đã làm!
