Dummy13 K9 Parametric

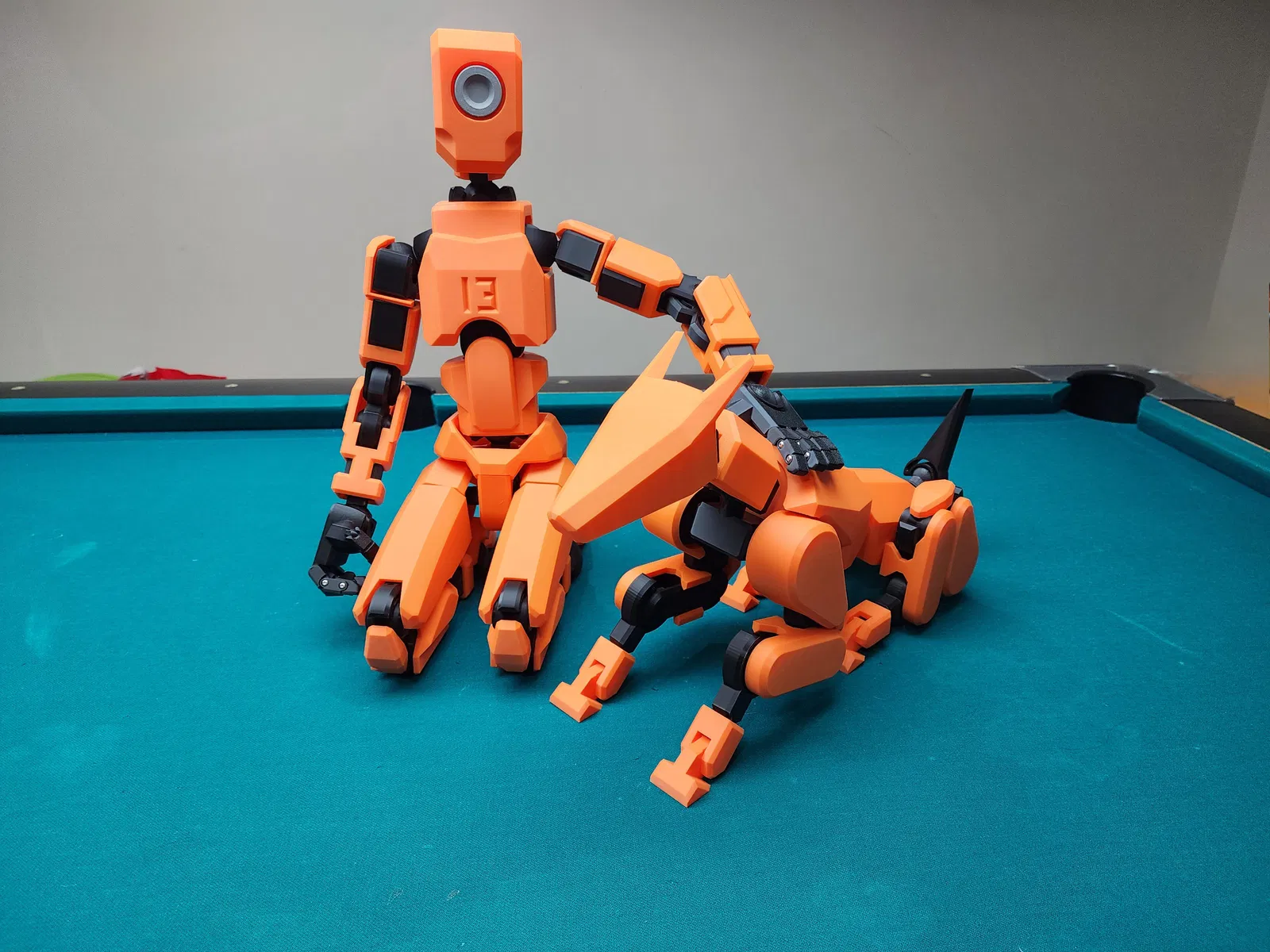

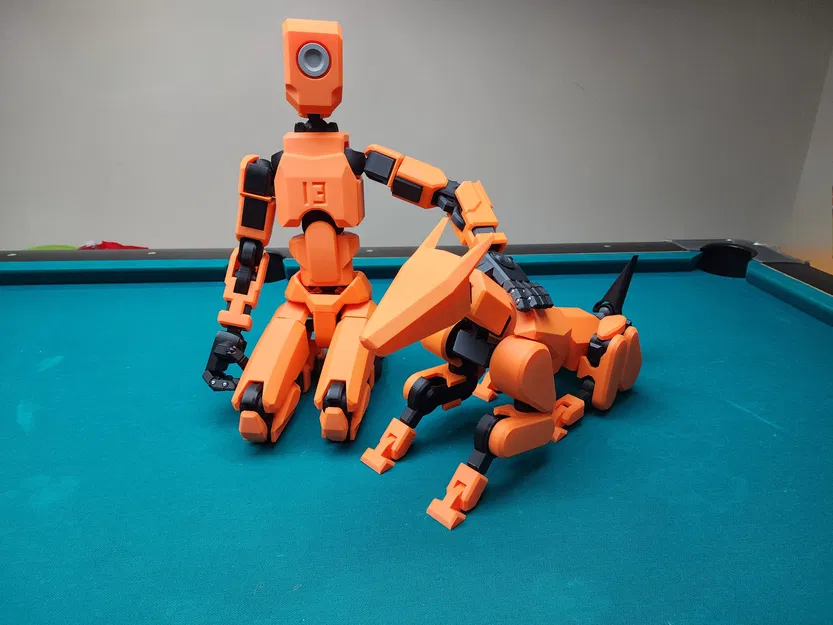

Con Dummy13 600% của bạn đang thấy cô đơn hả? Nó có cần bạn bè không? Sao không in cho nó một em K9 600%!

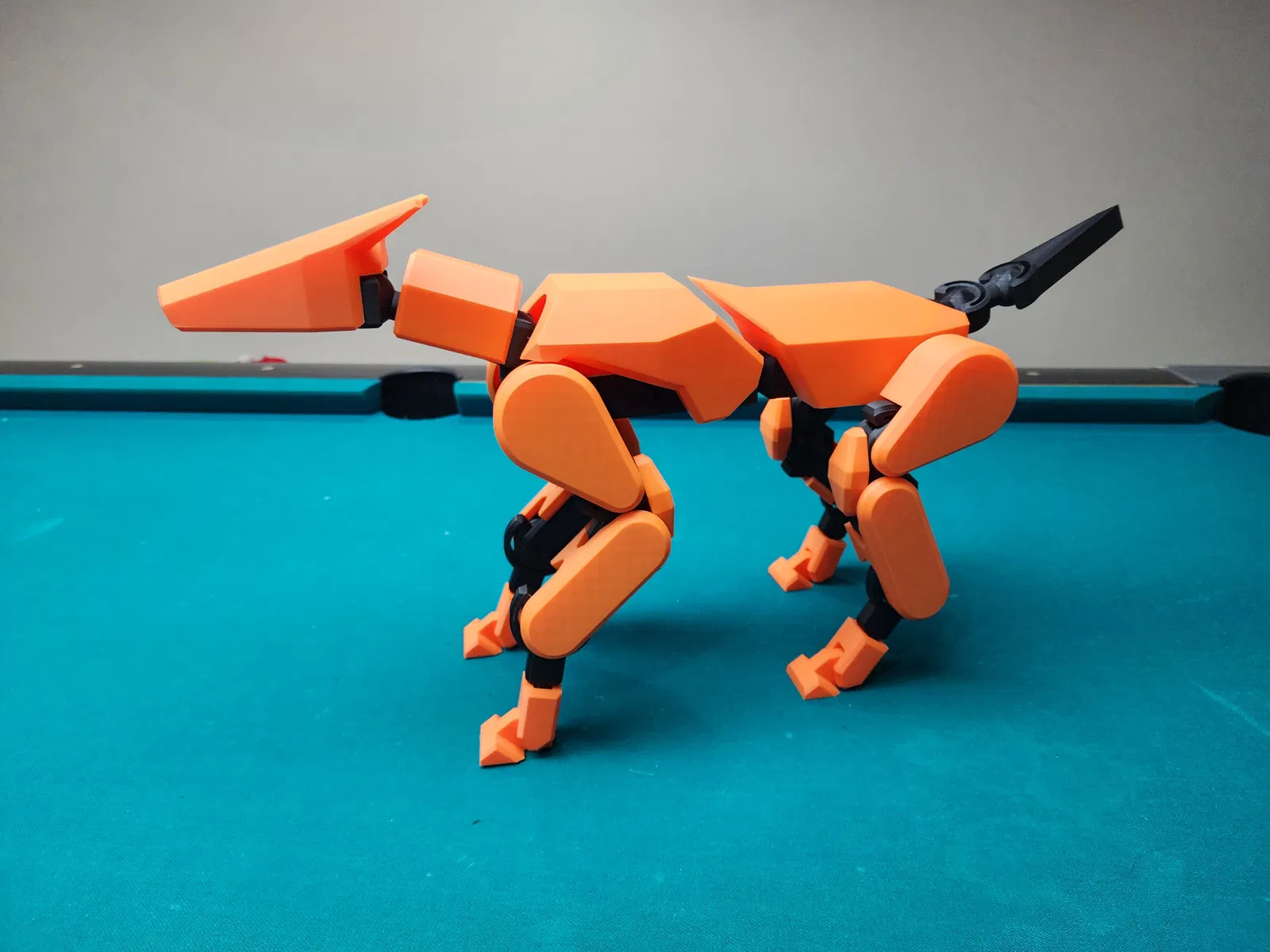

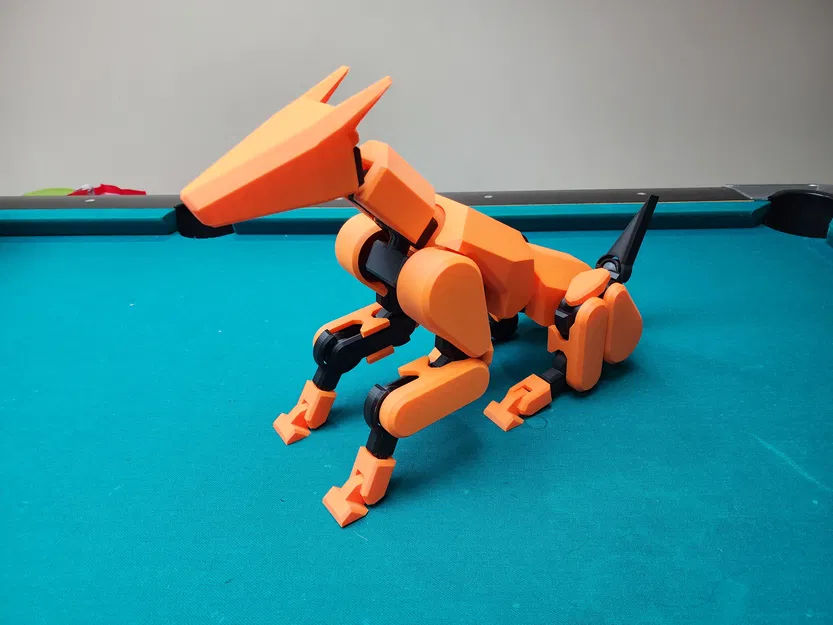

Sử dụng hệ thống Khớp Dummy13+ giống của tôi, tôi đã chỉnh sửa lại mẫu K9 Dummy13 của TClear từ printables để có thể in ở các tỉ lệ lớn hơn. Tôi đã in mẫu của mình ở tỉ lệ 600% sử dụng nửa keo và nửa ốc vít. Mẫu này dùng 600g nhựa PLA đen và 900g nhựa PLA cam. Ban đầu khi lắp ráp, không có khớp nào bị gãy cả. Tuy nhiên, qua vài lần thử lắp ráp và tháo ra thất bại, tôi nhận thấy khớp bị nứt nhẹ. Vết nứt không đủ lớn để nhìn thấy và cũng không ảnh hưởng đến độ căng của khớp. Tất cả các khớp đều đủ cứng để giữ trọng lượng của mô hình.

Nếu bạn có tài khoản MakerWorld, hãy ủng hộ bằng cách tải về từ đó.

Fusion360:

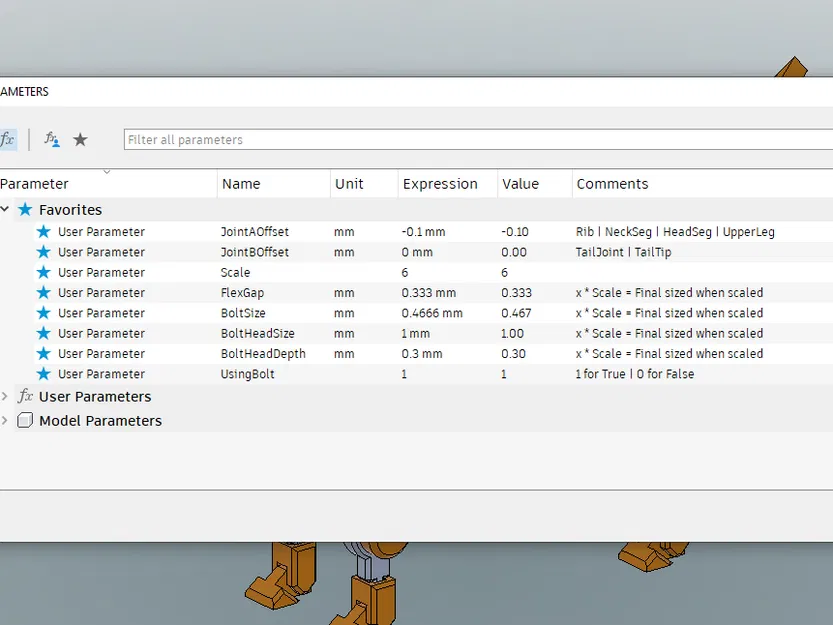

Để sử dụng các thông số này, mở file F360 > vào Modify > Change Parameters.

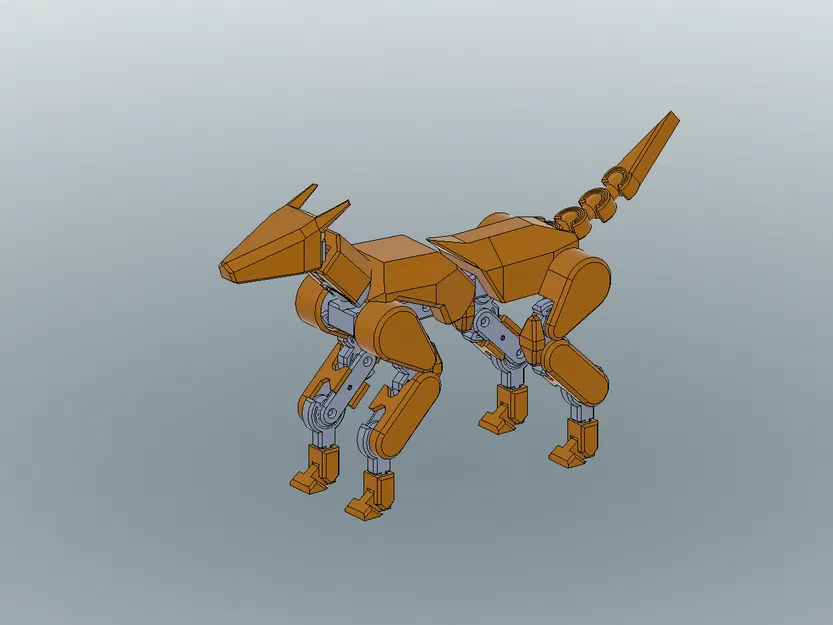

Nếu bạn định chỉnh sửa mô hình, hãy kéo thanh timeline qua biểu tượng Scale. Thao tác này sẽ đặt mô hình về tỉ lệ 100% và chỉ hiển thị các khớp chính.   Thông số (Parameters):

• JointAOffset: dùng cho các khớp Sườn (Rib), Cổ (NeckSeg), Đầu (HeadSeg) và Chân trên (UpperLeg). Tăng giá trị này nếu bạn thấy có khoảng trống trong khớp khi lát cắt.
• JointBOffset: dùng cho các khớp Đuôi (TailJoints) và Chóp Đuôi (TailTip). Tăng giá trị này nếu bạn thấy có khoảng trống trong khớp khi lát cắt.
• Scale: là tỉ lệ của mô hình. 1 = 100%, 6 = 600%. Bạn có thể thay đổi theo ý muốn.
• FlexGap: là khoảng trống có trong các khớp. Điều chỉnh theo nhu cầu, giá trị nhỏ hơn sẽ cho khớp chặt hơn và khó lắp hơn.
• UsingBolt: dùng để xác định bạn sẽ dùng ốc vít hay keo để lắp ráp. 1 là dùng ốc vít | 0 là dùng keo.
• BoltSize: kích cỡ ốc vít M bạn đang sử dụng.
• BoltHeadSize: kích cỡ đầu ốc vít.
• BoltHeadDepth: độ sâu hoặc chiều dài của đầu ốc vít.

Lắp ráp:

• Tùy thuộc vào lựa chọn của bạn, bạn sẽ cần ốc vít hoặc keo.
• Làm theo Hướng dẫn PDF của TClear. Bạn có thể lấy nó Tại đây.
  • Điểm khác biệt duy nhất là trượt phần Giáp Chân dưới (LowerLegArmor) vào chân trước khi gắn Cổ chân (Ankle).
