Giá đỡ đầu hút chân không Bosch Readyy'y Serie 2

Dành cho Máy hút bụi Bosch Readyy'y Serie 2

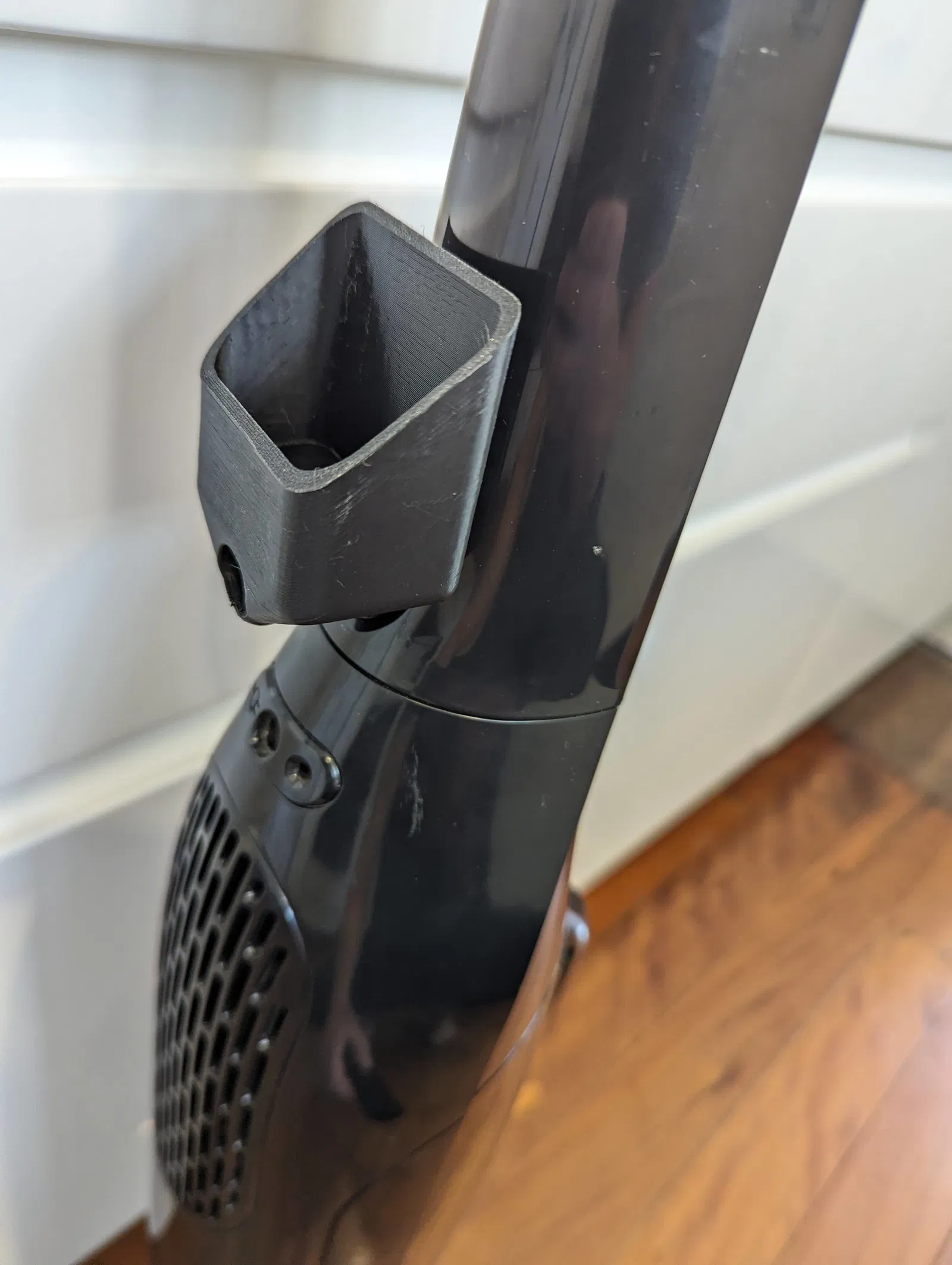

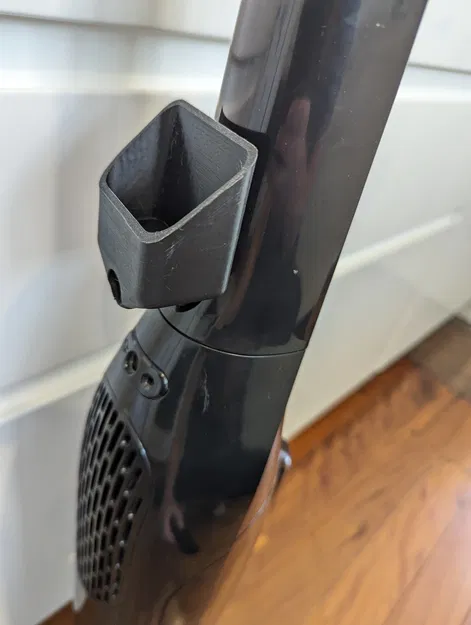

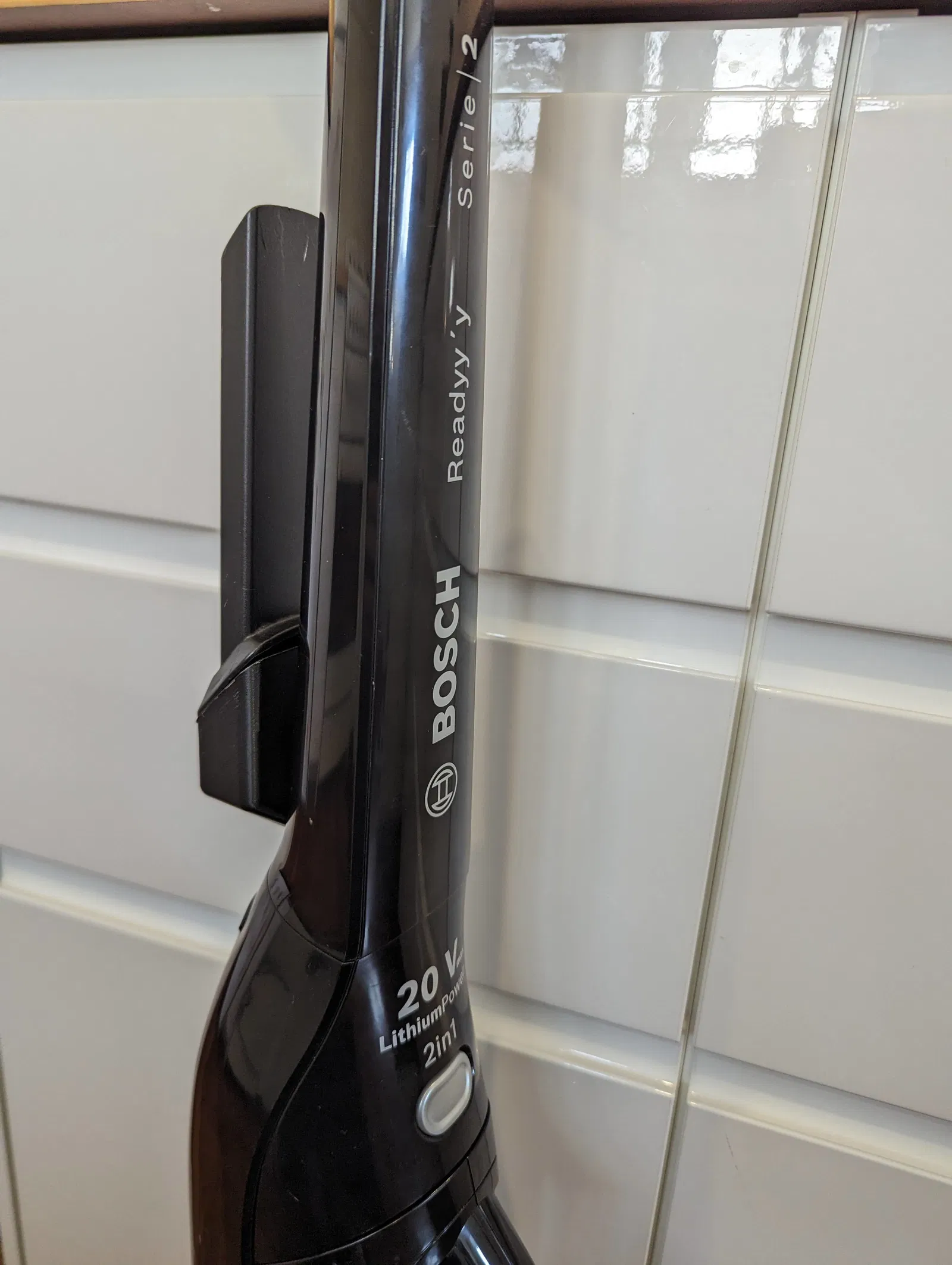

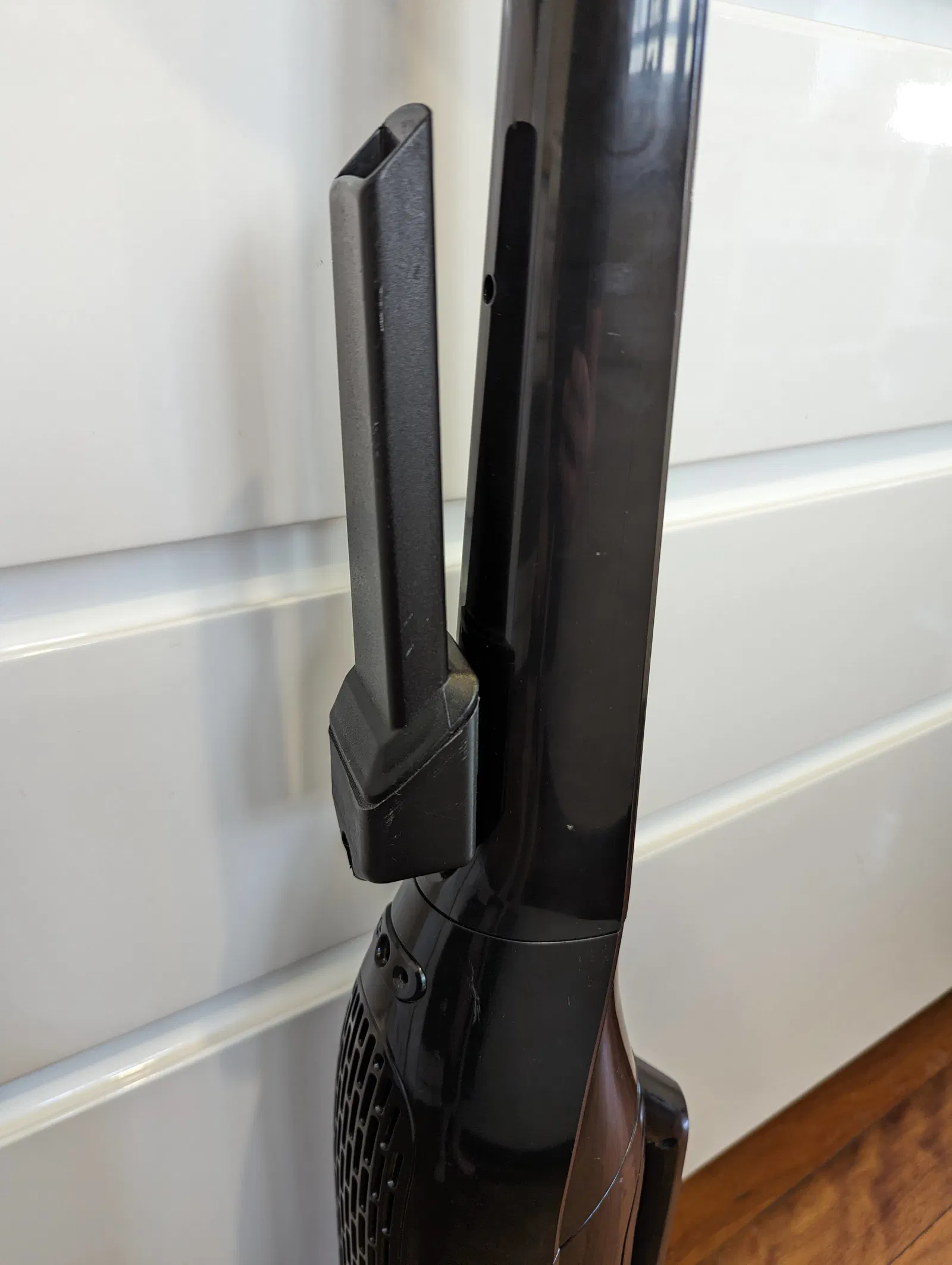

Nó giữ Đầu hút chân không dạng que vào thân máy hút bụi khi không sử dụng

Mô hình được định vị theo hướng in được đề xuất (ở góc 45 độ)

Không yêu cầu phần cứng bổ sung. Nó sử dụng ốc vít hiện có để giữ giá đỡ

Khuyến nghị in với một vành ngoài (tôi đã sử dụng 3mm) để hỗ trợ độ bám vào bàn in [lần in đầu tiên của tôi đã thất bại khoảng 60%]. Tôi không cần bất kỳ bộ phận hỗ trợ nào khác

Hướng dẫn lắp đặt

• Tháo ốc giữ tay cầm vào thân máy
• Luồn ốc qua lỗ trên bản in
• Nhẹ nhàng, bắt đầu vặn lại ốc vào tay cầm, cẩn thận không làm bật đai ốc ra ngoài
• Khi ốc đã bắt đầu ăn ren vào đai ốc, hãy siết chặt như bình thường

Liên kết OnShape

https://cad.onshape.com/documents/340cc6716c6af4a6756bd7bc/w/4865a275a617a0469d67928c/e/2157fef296a26a99bcee8565?renderMode=0&uiState=66435ed782fb35015b9b73ab
