Hai mẫu vỏ cho Bàn phím công thái học chia đôi CheapinoV2 (bởi tompi)

Hai mẫu vỏ cho bàn phím công thái học chia đôi CheapinoV2 được thiết kế bởi tompi. Dấu chân PCB được lấy từ GitHub của nhà thiết kế bàn phím, liên kết ở trên.

Miễn trừ trách nhiệm:

Tôi hoàn toàn tự học về mô hình 3D, vì vậy có thể có nhiều thứ tôi có thể đã làm khác đi. Tuy nhiên, tôi khá hài lòng với kết quả của mình.

Ghi chú khi lắp ráp:

• Lắp ráp:
  • Đối với phiên bản có độ nghiêng, tôi đã sử dụng ốc vít chèn nhiệt M2 (chiều cao 3mm, đường kính 3mm) để gắn đế vào PCB, sử dụng vít đầu mũ hoặc đầu nút M2 4mm.
  • Đối với phiên bản phẳng, tôi đã sử dụng vít M2 4mm và ốc vít đệm bằng đồng thau 4mm.
• Cắm các switch vào tấm switch in 3D có thể hơi khó khăn (tôi đã sử dụng socket hot swap cho tất cả các bản dựng của mình)… hãy kiên nhẫn!
  • Tôi thấy rằng mình thành công nhất khi cắm hàng giữa trước, vì đây là nơi tấm linh hoạt nhất.
• Tương thích với các switch MX

Chi tiết in:

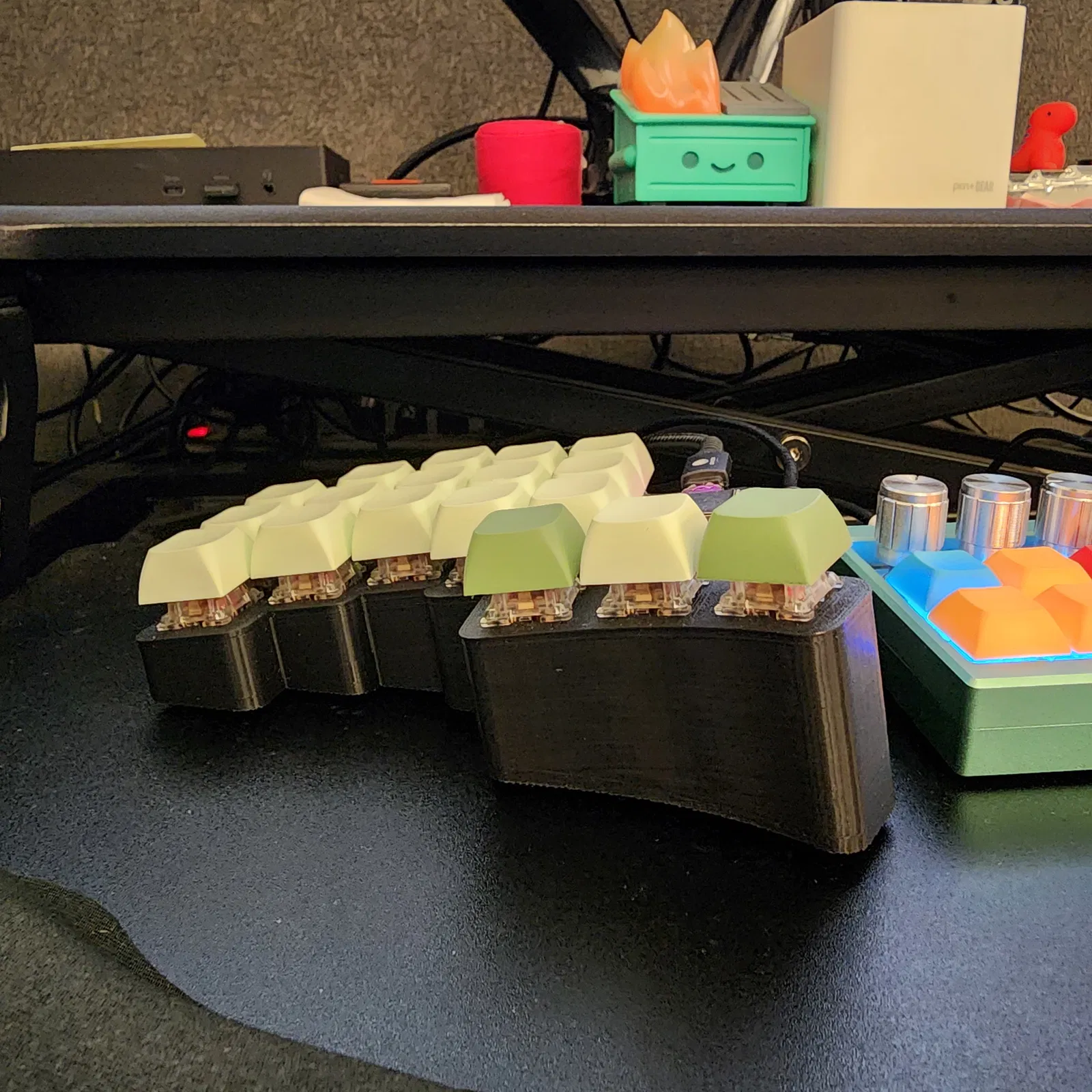

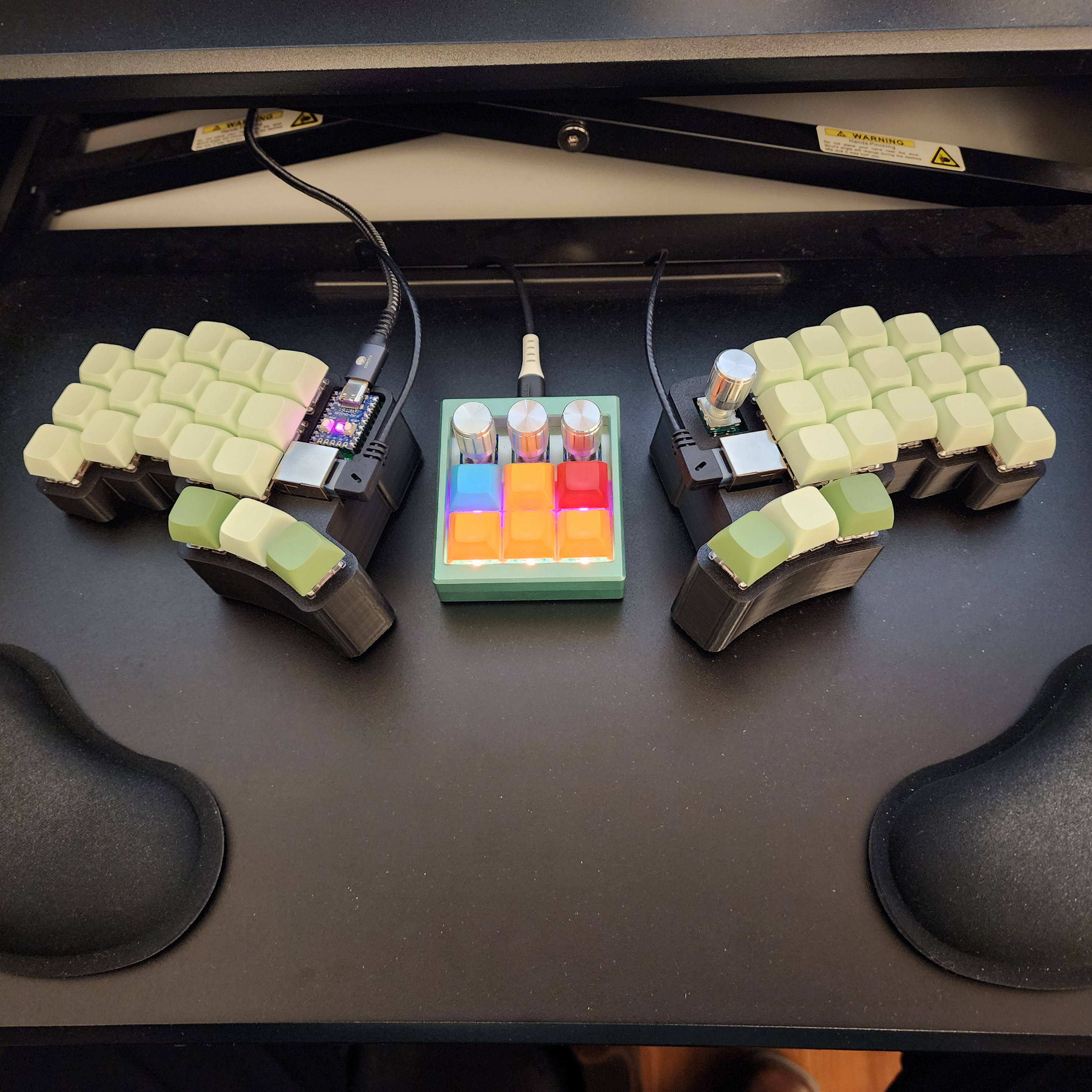

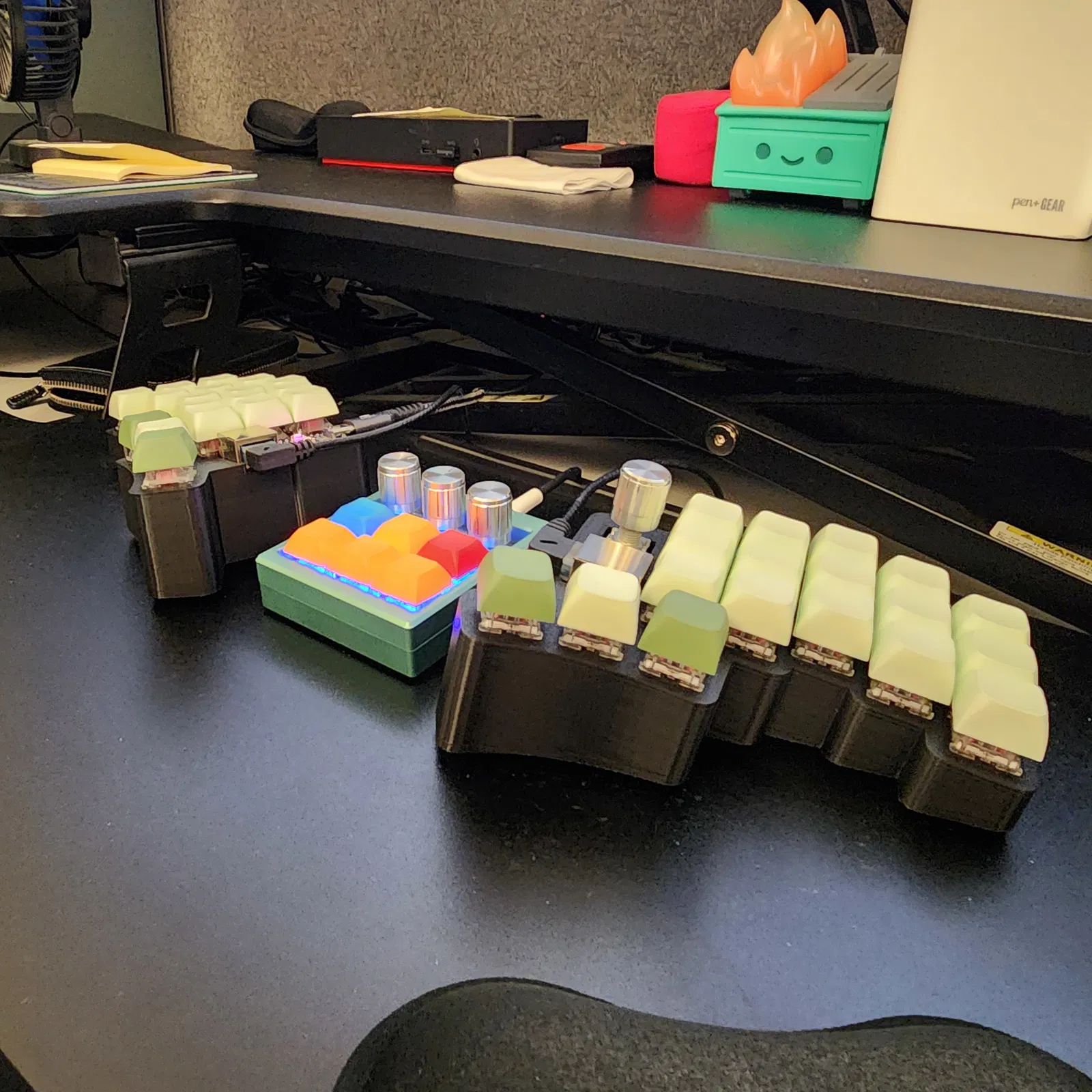

Case bàn phím được chụp trong ảnh được in bằng:

• Sunlu PLA+
• Độ cao lớp 0.2mm
• Tấm switch in úp mặt xuống
• Tự động tạo hỗ trợ (để thông thoáng cho RJ45)

Hy vọng ai đó thấy cái này hữu ích! Hãy đăng ảnh nếu bạn in nhé!
