Hộp Gridfinity Tham số làm bằng Fusion360

Một chiếc hộp Gridfinity tham số cơ bản được làm bằng Fusion 360. Thiết kế này đã được chỉnh sửa đôi chút so với bản gốc để in tốt hơn với đầu phun 0.4 mm và chiều cao lớp 0.2 mm.

Cập nhật

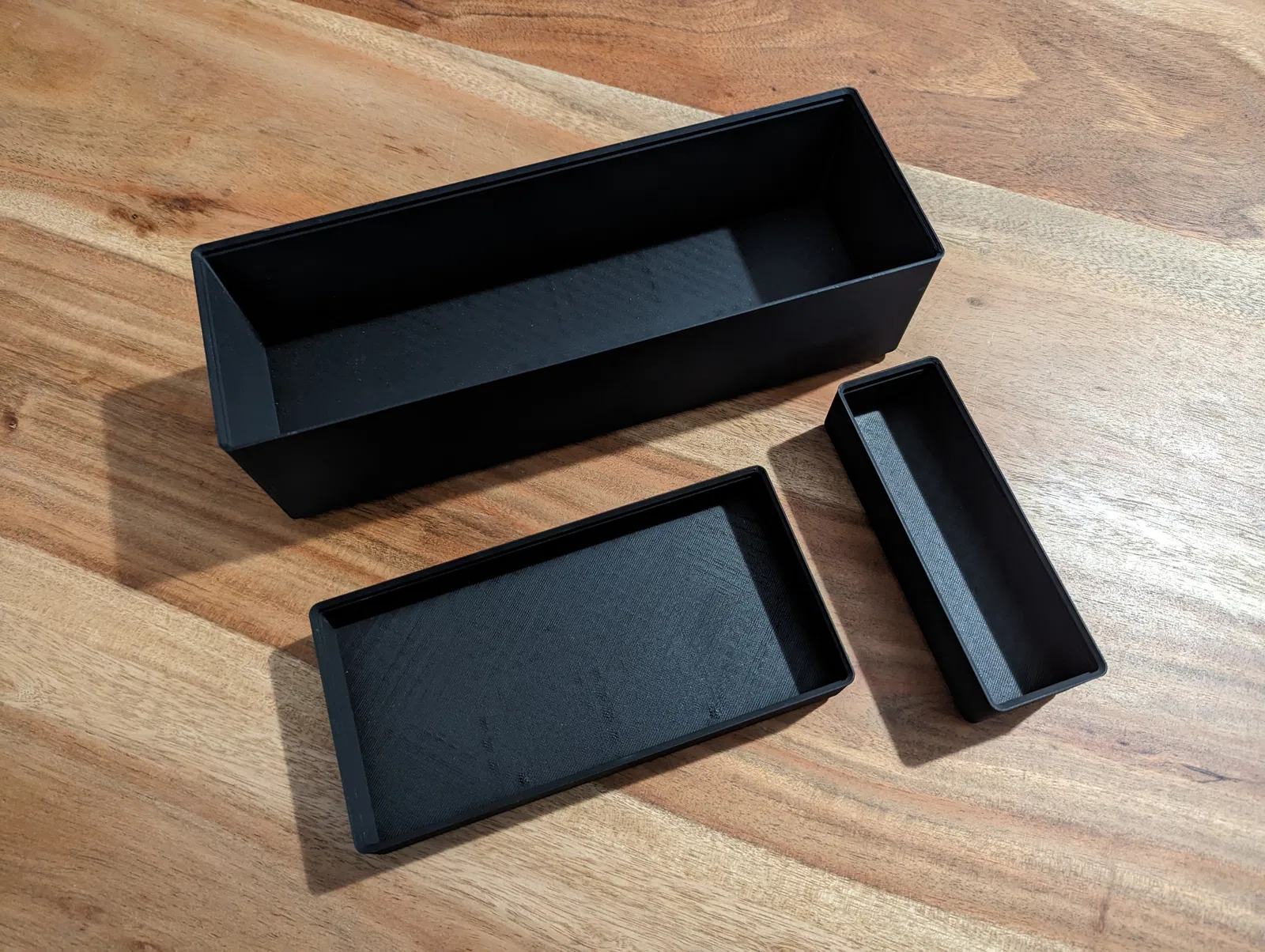

Một số mẫu được cấu hình sẵn đã được thêm vào với các bước tăng chiều cao 3U, từ 1x1x3 đến 4x4x9. Đối với các kích thước khác, bạn có thể tự cấu hình trong Fusion 360.

Cấu hình

Mở tệp trong Fusion360 và điều chỉnh kích thước theo ý muốn.

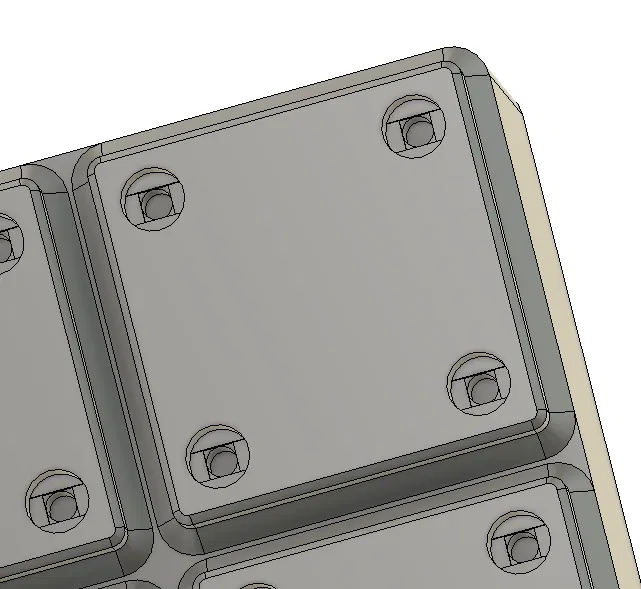

Theo mặc định, đường kính lỗ nam châm nhỏ hơn tiêu chuẩn 6.5 mm của thiết kế Gridfinity vì tôi thấy nó vừa vặn hơn. Độ sâu cũng đã được thay đổi so với mặc định 2.4 mm.

Lỗi Fusion 360

Nếu bạn thiết kế hộp 1x1, tệp sẽ báo lỗi nhưng đầu ra vẫn được tạo ra bình thường. Điều này là do một mẫu không còn áp dụng được nữa. Nếu có cách nào để khắc phục điều này, hãy cho tôi biết trong phần bình luận.

Ghi chú

Được tạo bằng phiên bản cá nhân của Autodesk Fusion 360, do đó chỉ dành cho mục đích phi thương mại.

Tệp nguồn đã được bao gồm.
