CẬP NHẬT: [Ngày 14 tháng 5 năm 2024] Đã thêm file STEP.

LƯU Ý: Bộ sưu tập các mẫu in này hiện đã hoàn chỉnh, với các kích cỡ và ngày được thêm vào như sau:

• 18/05/22: #4,#6,#8,M2,M3,M4
• 10/05/22 : #10, M5

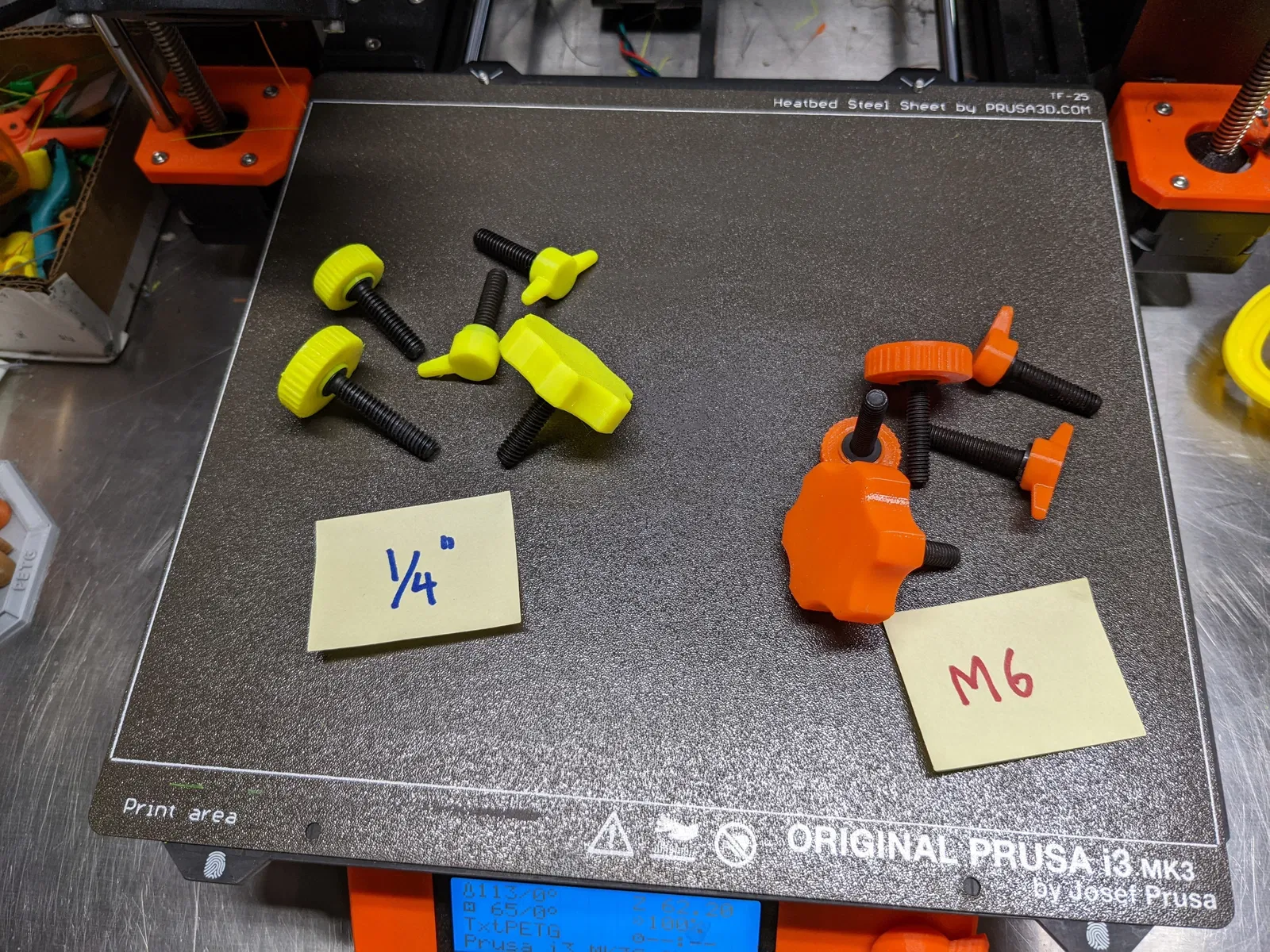

• 19/05/22 : 1/4",M6
• 10/05/22 : 5/16", M8
• 19/05/22 : 3/8",M10

Các núm vặn hoặc nắp này ép vào đầu vít SHCS để tạo thành núm vặn có thể vặn được. Chúng rất đơn giản để sử dụng: Chỉ cần dùng một chiếc máy ép hoặc máy ép trục để ép một con vít SCHS có kích thước phù hợp vào nắp.

Các nắp này được mô phỏng theo thương hiệu Shear-Loc (đã hết hạn bằng sáng chế).

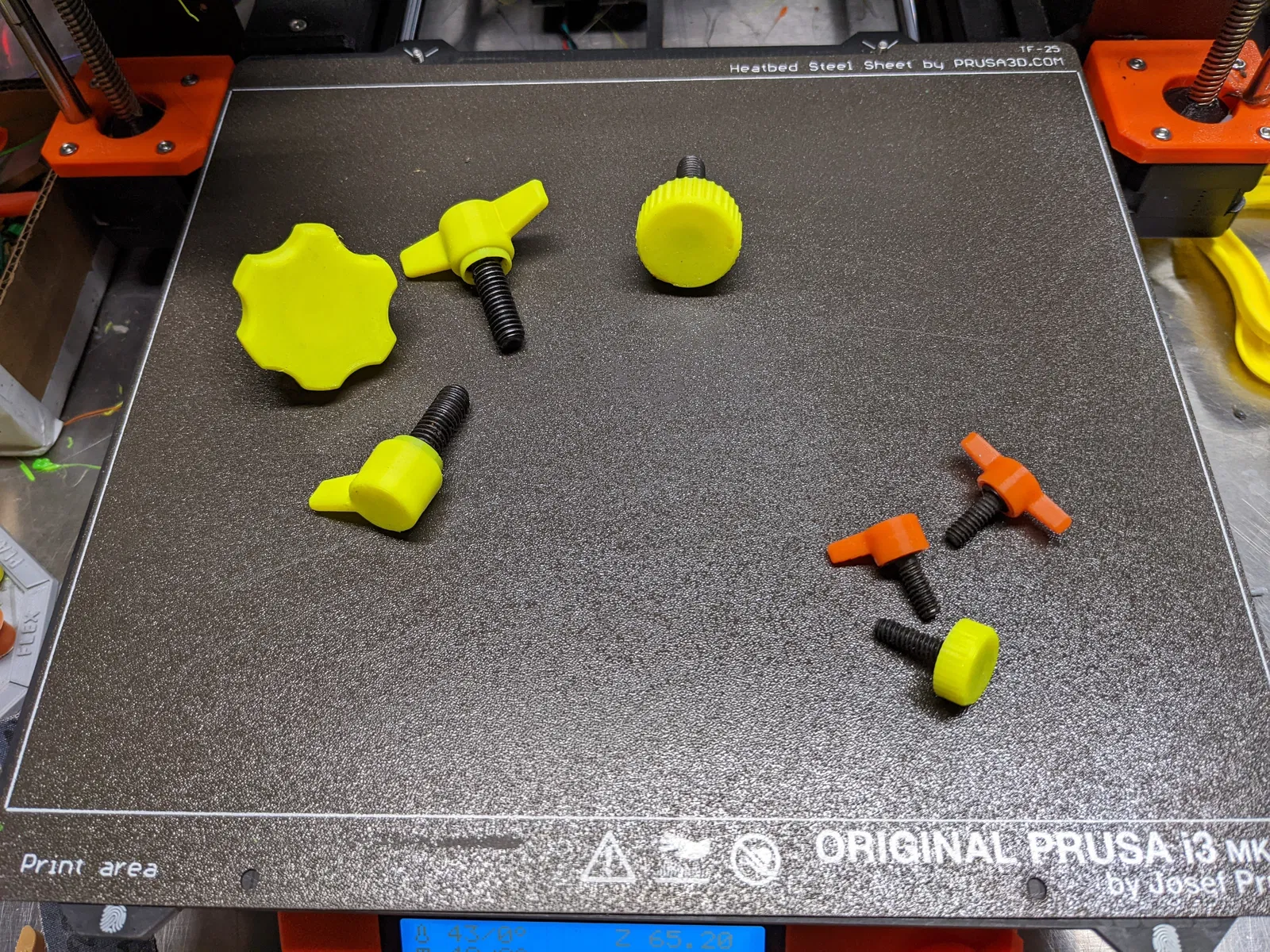

Có bốn loại nắp:

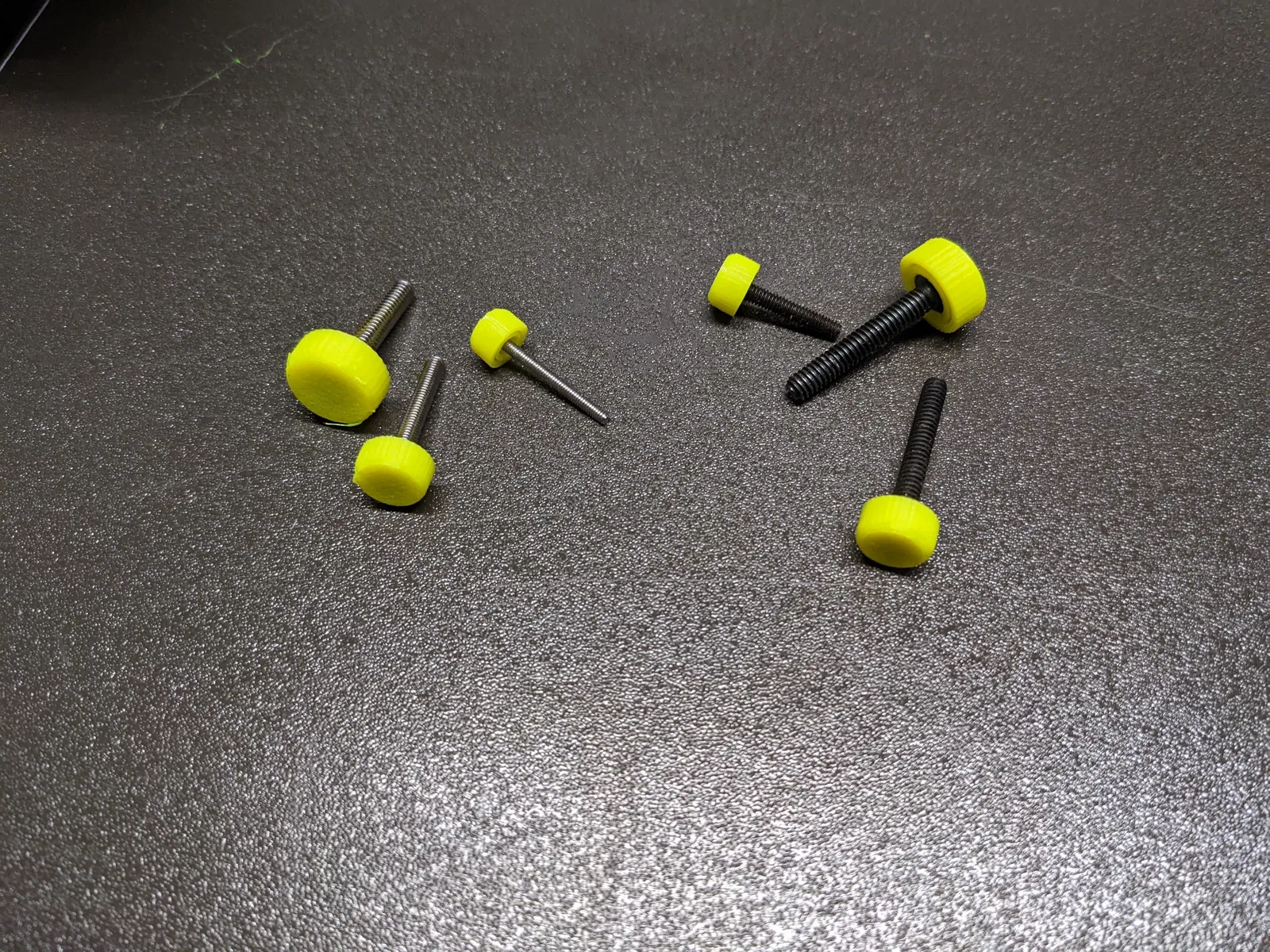

• K : Vằn (Knurled)
• R : Hoa hồng (Rosette)
• T : Chữ T (Tee)
• L : Chữ L (L)

Tuy nhiên, lưu ý rằng không phải tất cả các kiểu dáng đều có sẵn cho tất cả các kích cỡ vít. Ngoài ra, tôi đang cung cấp các mẫu này với nhiều kích cỡ và kiểu dáng khác nhau khi có thời gian, vì vậy tại thời điểm bạn đọc bài này, có thể không phải tất cả các phiên bản được chỉ ra trong bảng đều có sẵn.

Trong bảng, dấu tích (✓) cho biết các kích cỡ và kiểu dáng có sẵn (hoặc sẽ có sẵn), và ngày mà các kiểu dáng đó được thêm vào. Nếu ngày trống, kích cỡ/kiểu dáng được chỉ định vẫn đang chờ xử lý.

Vít (Inch)

Vít

Vít (Metric)

Vít (Metric) (mm)

K

R

T

L

NGÀY MM/DD/YY

4

5/16

M2

--

✓

18/05/22

6

3/8

M3

9.6

✓

18/05/22

8

1/2

M4

13

✓

18/05/22

10

5/8

M5

16

✓

✓

✓

10/05/22

1/4

3/4

M6

19

✓

✓

✓

19/05/22

1/4

1

M6

26,38

✓

✓

19/05/22

5/16

1, 1-1/2

M8

26,38

✓

✓

✓

✓

10/05/22

3/8

1-1/2

M10

38

✓

✓

19/05/22

Lưu ý rằng trong tên file:

• 1/4 là 1-4
• 5/16 là 5-16
• 3/8 là 3-8

Lắp ráp

Cần lưu ý là núm vặn bằng nhựa cần có độ đàn hồi nhất định, vì vậy tốt nhất là không nên để nắp quá lạnh (và dễ vỡ) khi ép đầu vít vào.

Để sử dụng nắp, hãy dùng máy ép hoặc máy ép trục để ép đầu vít vào nắp. Cẩn thận căn chỉnh vít trước khi ép để nó đi vào thẳng. Ép chặt đầu vít vào hoàn toàn, nhưng tránh dùng lực quá mạnh có thể làm nứt nắp.

Sau khi làm thêm một vài kích cỡ nữa, tôi thấy rằng đường kính "ổ cắm" rất quan trọng để có độ vừa vặn tốt mà không bị nứt. Việc căn chỉnh vít tốt trước khi ép vào ổ cắm cũng rất quan trọng, vì rất khó hoặc không thể làm thẳng vít một khi đã ép vào.

Các mẫu in này đều được căn chỉnh với sợi PETG, vì vậy nếu sử dụng sợi khác, có thể cần phải điều chỉnh tỷ lệ in một chút để cho phép độ "co giãn" khác nhau ở các sợi khác nhau.

Hướng dẫn in

Lưu ý: Tên file bao gồm kích cỡ và kiểu dáng của mỗi nắp. Ví dụ:

• CapM5Tee - Nắp = kích cỡ M5, kiểu Tee

In bằng PETG bằng cách sử dụng các file 3mf hoặc gcode được cung cấp. Nói chung:

• Chiều cao lớp 0.2mm
• Lớp vỏ = 3 (đối với các kích cỡ nhỏ hơn - #8,M4 và nhỏ hơn - 2 lớp vỏ)
• Lưới điền 15% dạng hình chữ nhật (đối với các kích cỡ nhỏ hơn - #8,M4 và nhỏ hơn - 0% lưới điền)

CAD

File CAD 3D OnShape cho cái này ở đây:

https://cad.onshape.com/documents/f7f90f8914ceeea2cf077aff/w/1ed01e333084d57b1d7eda33/e/0b2d8a04fca53da443f1800d
