Giá đỡ Picatinny Bug-A-Salt SlingKontrol

Mục đích:

Tui đã độ cái Bug-A-Salt của tui bằng cái mount gắn ray Picatinny ở nòng và adapter báng súng (xem mấy mẫu khác của tui nha), nên tui muốn có cái ray Picatinny để xài cái bộ giữ dây đeo SlingKontrol xịn sò mà Qwerm đã đăng: /3d-model/slinkingkonlel-v11

Tui kiếm được cái Ray Picatinny ngon của spoc trên Thingiverse để gắn kính ở phía trước, cái này nó hơi nghiêng về phía trước để dễ ngắm ở cự ly gần mà mấy cái này bắn tới: https://www.thingiverse.com/thing:3721604

Bộ phận:

• Bộ phận SlingKontrol:
  • 2 con ốc M3 dài 8mm
  • Dây thun giật sốc (dây co giãn) cỡ 1/8 inch
• Cách tui gắn nè:
  • 2 con ốc M3 dài 12mm và đai ốc để giữ SlingKontrol siết chặt trên ray Picatinny
    • Chắc tui khuyên là nên dùng keo dán luôn dưới SlingKontrol - tui phải cẩn thận khoan lỗ qua cả hai cái để giữ chặt cái này xuống ray, mà không cần ốc cũng được. Chỉ là nó hơi rung rinh chút thôi nếu không có gì hết.

In ấn:

• Tui in cái ray nằm trên mặt phẳng với hỗ trợ.
• Bản in của tui là PETG màu Prusament Galaxy Black

Lắp ráp:

• In tất cả bộ phận, và làm theo hướng dẫn SlingKontrol của Qwerm về cách lắp bộ giữ dây đeo với dây thun và ốc 8mm.

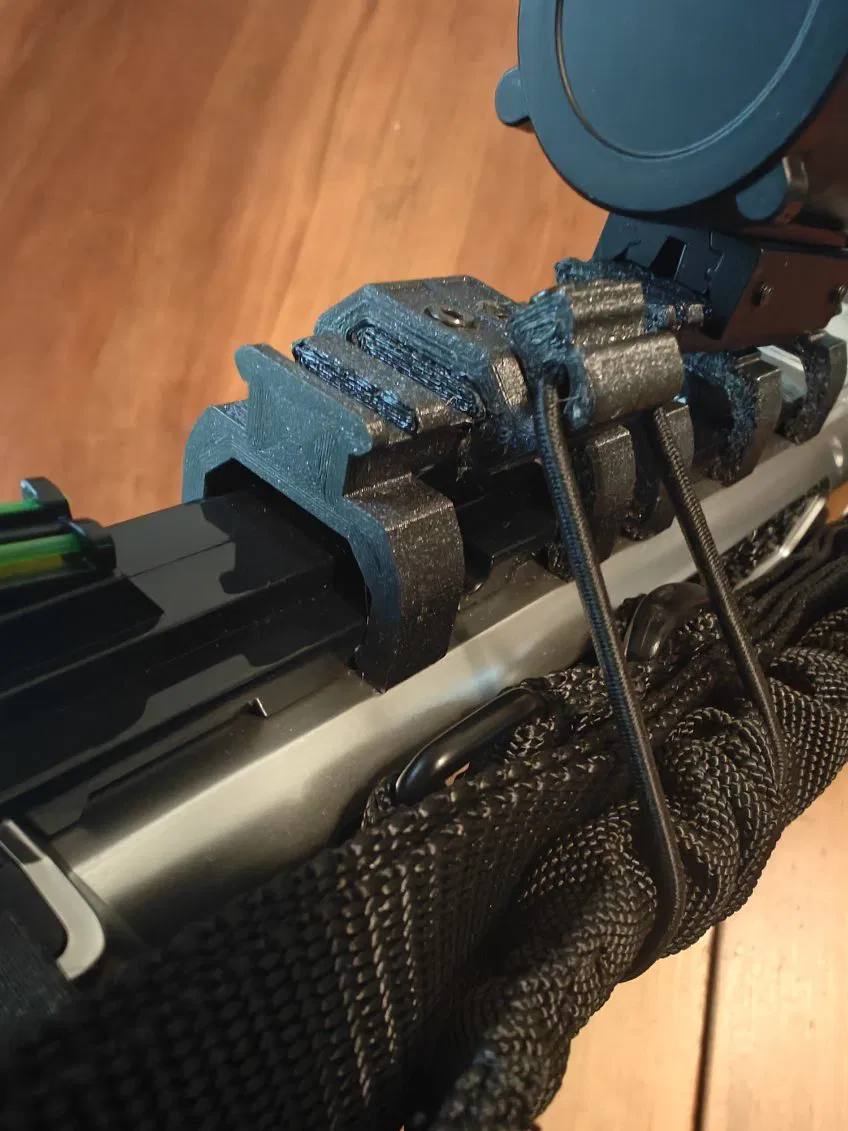

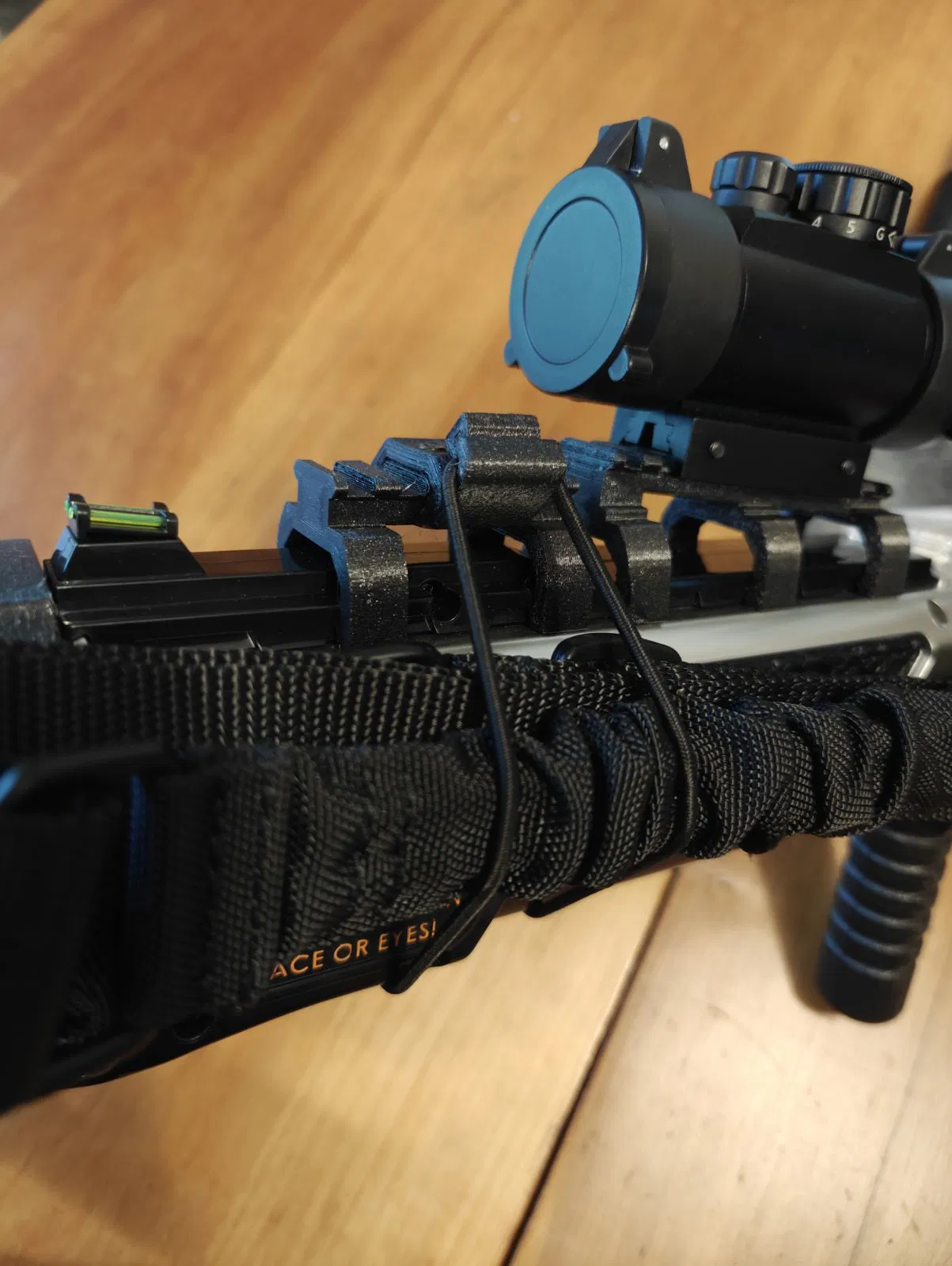

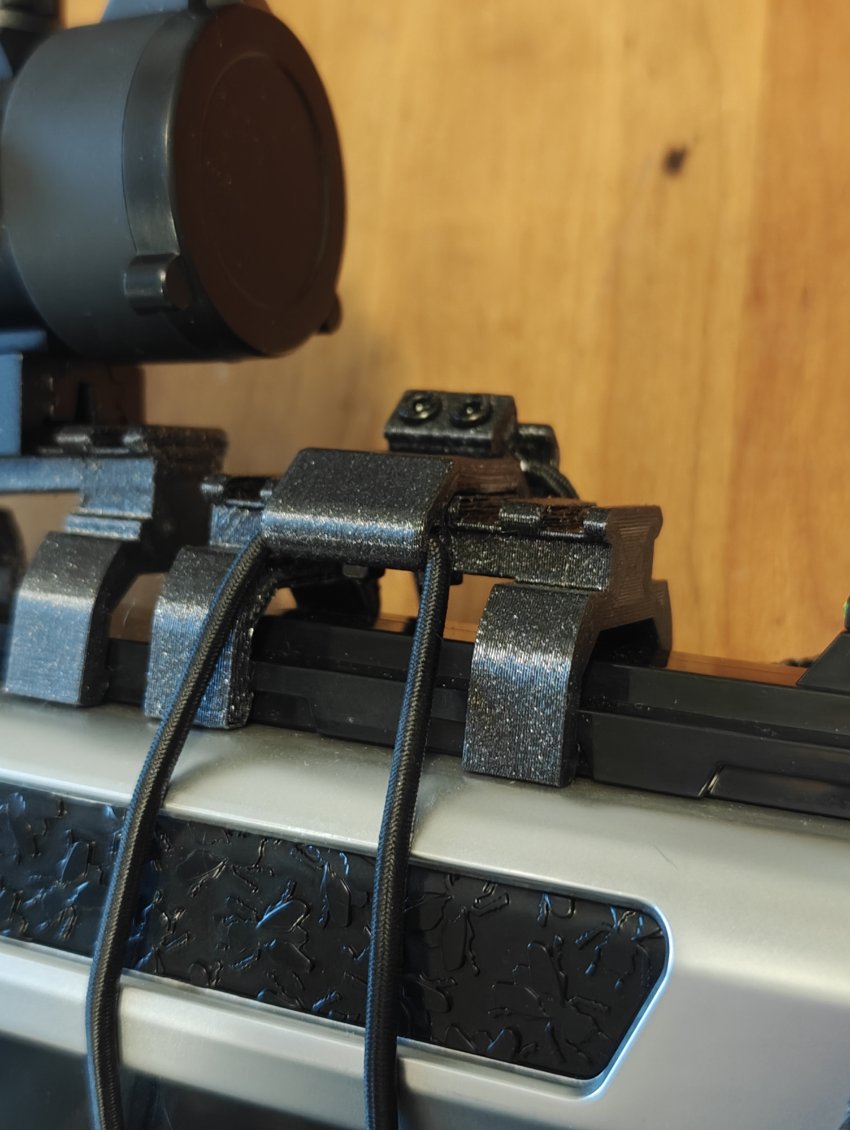

• Gắn SlingKontrol vào ray Picatinny, và dùng keo hoặc ốc để giữ chặt nếu muốn.
• Gắn ray Picatinny vào Bug-A-Salt.

File:

Tui có kèm theo bộ phận snap-fit cho SlingKontrol, ray Picatinny 4 chân, và cả ray 6 chân nghiêng 4.8 độ gốc mà tui gắn phía trước.

*Tuyên bố miễn trừ trách nhiệm an toàn chung*
Bất kỳ bộ phận nào của dự án này là dành cho Bug-A-Salt 3.0, mặc dù không phải đồ chơi, nhưng không phải là súng. Cái này nhằm mục đích bổ sung chức năng cho một sản phẩm bắn muối ăn để giết côn trùng. Vui lòng in một cách có trách nhiệm và hiểu những tác động của việc sửa đổi công cụ này, thứ có thể trông giống một khẩu súng. Tôi sẽ chỉ sử dụng cái này trong nhà, nên nếu sử dụng “ở nơi công cộng” bạn có thể muốn in cái này với màu sắc dễ thấy hơn, v.v.
