Khớp nối cứng

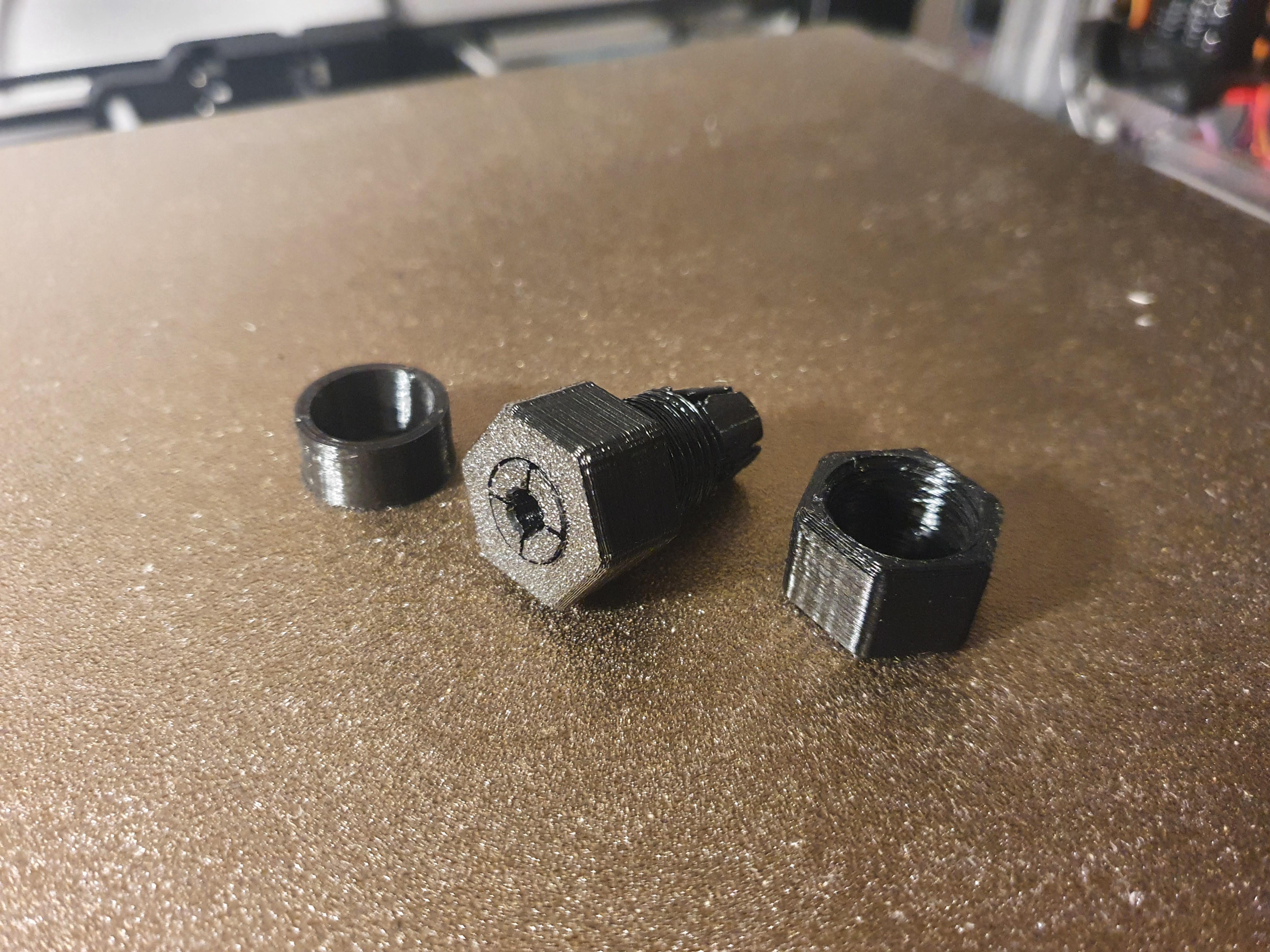

Dùng để nối hai trục lại với nhau một cách cứng cáp bằng cách sử dụng một cái ống cặp hai đầu có đai ốc ren vặn chặt cả hai bên. Khá đơn giản, in ở độ cao 0.2mm bằng PETg, đầu phun 0.4mm, 25% độ đặc ruột. Mình phải thêm viền 3mm cho ống cặp để bám tốt hơn với mặt bàn.

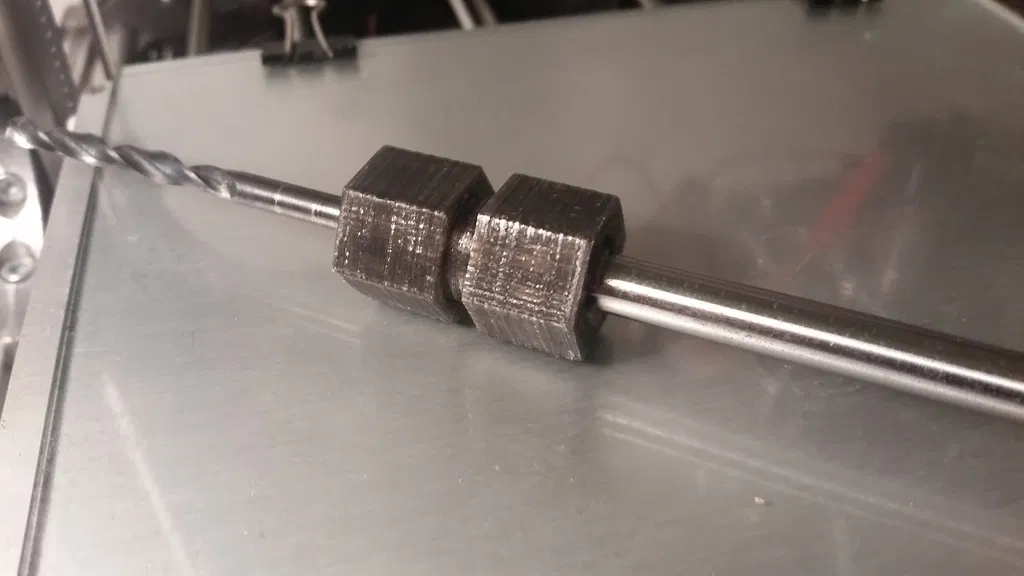

Hình ảnh là phiên bản cũ hơn (nhưng hoạt động tốt) dài hơn 5mm. Mình đã giảm chiều dài đi 5 mm vì có vẻ nó đã đủ dài để giữ rất chắc rồi.

Sử dụng thư viện threads.scad từ http://dkprojects.net/openscad-threads/

Việc bắt đầu ren có thể khá khó, mình vẫn đang tìm cách cải thiện thêm.

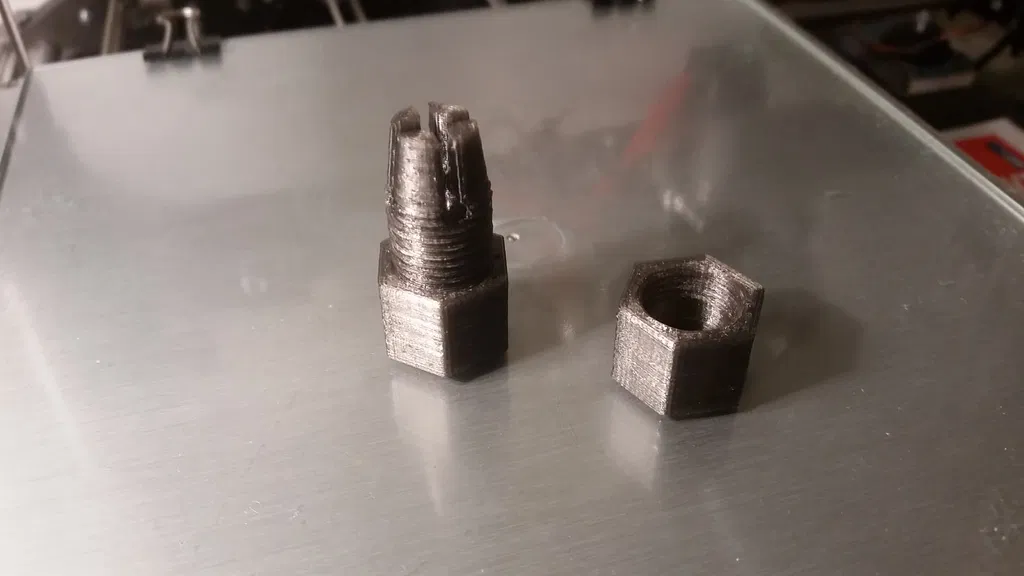

Hình thứ hai là phiên bản đã tải lên. Hoạt động tốt, nhưng mình đã làm gãy ống cặp khi tháo ra. Mình cần cách tốt hơn để tháo từng đai ốc. Đừng cố siết quá chặt mà không có trục tương ứng được kẹp trong ống cặp, không thì các đoạn của ống cặp sẽ bị gãy.

Cập nhật

Phiên bản 5

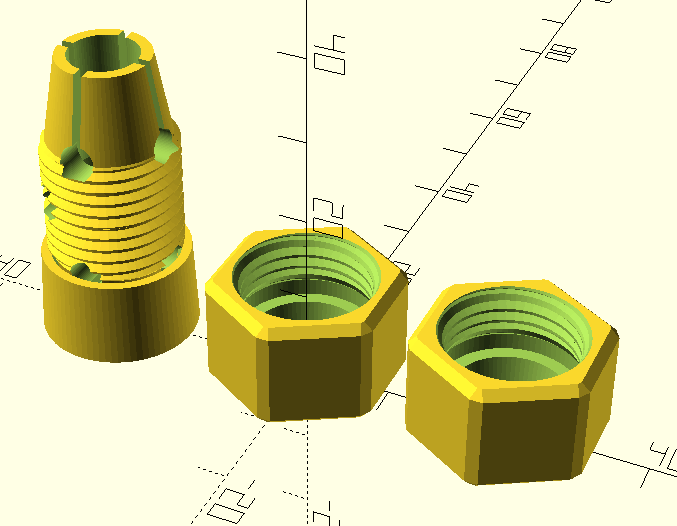

Cập nhật mã, di chuyển các tham số lên đầu để chỉnh sửa nhanh. Thêm kiểm soát nhiều hơn về kích thước và góc côn. Thêm vật liệu hỗ trợ tùy chọn để in khớp nối mà không cần viền. Tinh chỉnh hình học để giảm phần nhô ra và giúp việc bắt đầu ren dễ dàng hơn.

Phiên bản 4

Chia mã để cho phép tùy chỉnh nhiều hơn, thêm tham số chiều dài ren và một ví dụ về ống cặp có bích (đường kính lỗ 12mm) để gắn tường xuyên.

Phiên bản 3

Cùng đầu ra từ mã SCAD, thêm nhiều tham số để phù hợp với đường kính lớn hơn và chọn kích thước cờ lê trên đai ốc ống cặp. Đã xóa khỏi mã nguồn một danh sách các nhận xét cập nhật thực sự liên quan đến thư viện ren.

Phiên bản 2

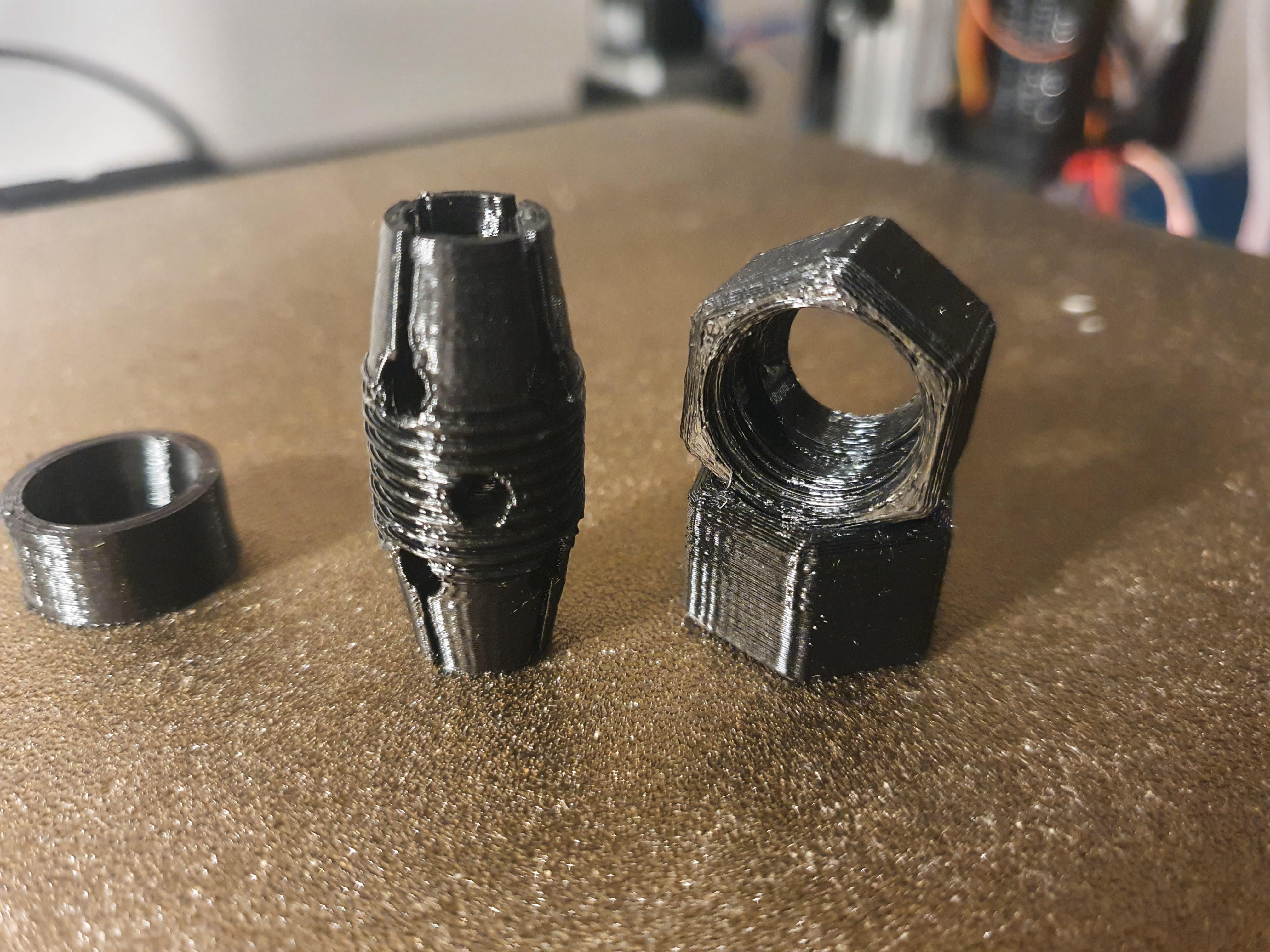

Thay đổi côn để dễ dàng bắt đai ốc vào ren hơn, và thêm lỗ xuyên qua giữa để dùng cờ lê lục giác nhỏ hoặc tua vít để hỗ trợ siết một bên. Phiên bản cập nhật hoạt động rất tốt với mình, có thể hơi lỏng đối với những người có máy in chính xác hơn. Ren của ống cặp được in hơi nhỏ hơn và ren của đai ốc được in hơi lớn hơn nên đường kính đai ốc lớn hơn ống cặp 0.5mm. Điều tương tự cũng áp dụng cho lỗ trục, lớn hơn 0.2mm so với trục chúng được thiết kế để vừa. Tất cả đều có thể điều chỉnh trong tệp SCAD.
