Mod Kính Hiển Vi OpenFlexure Để Lắp Động Cơ Bước NEMA17
Các bộ điều chỉnh kính hiển vi OpenFlexure được gia cố để lắp động cơ bước NEMA17, cho phép điều khiển bằng bảng mạch 3D tiêu chuẩn với độ chính xác micro. Bao gồm các bản sửa đổi cho cánh tay dò, chân đế tích hợp điểm dừng cuối và hướng dẫn về giấy phép, file building.
Mô tả

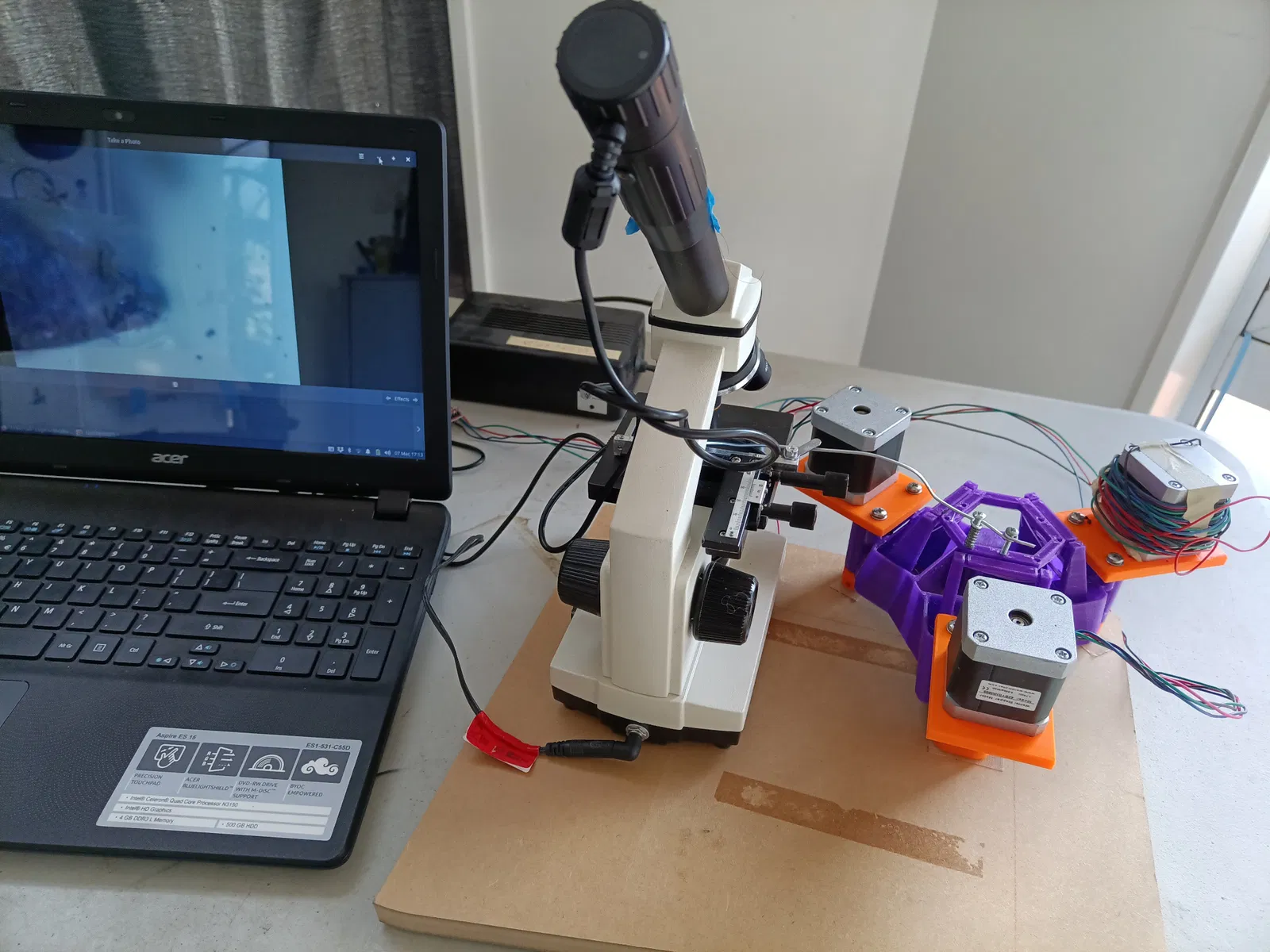

Đây là một phần của nghiên cứu cho dự án máy in 3D cỡ micro μRepRap RepRapMicron. Nó hiện đã được thay thế cho mục đích đó bằng phiên bản sân khấu Khối https://www.printables.com/model/876888, nhưng vẫn thú vị theo đúng nghĩa của nó. Các bộ điều chỉnh kính hiển vi OpenFlexure (một cho kính hiển vi truyền qua và một bộ có sân khấu chiếu sáng gián tiếp) đã được gia cố để chịu trọng lượng bổ sung của động cơ bước NEMA17 nặng hơn, và tấm chuyển đổi cho phép động cơ gắn vào và xoay các bánh răng trục. Tôi đã làm lại các bánh răng trục ban đầu với các vòng đệm phù hợp với trục động cơ NEMA17. Bạn sẽ cần in 3 bánh răng, và chúng có các rãnh cho đai ốc M3 và vít định vị. Lý tưởng nhất là bạn nên có một mặt phẳng trên trục của mình, nhưng mô-men xoắn thấp và bạn có thể bỏ qua nó. Điện tử Điều này cho phép các bảng mạch 3D tiêu chuẩn (tôi đang sử dụng Marlin trên bo mạch RAMPS 1.4) chạy GRBL Servo https://github.com/robottini/grbl-servo kiểm soát chuyển động của sân khấu với độ chính xác micro. Các động cơ được cố định vào bộ chuyển đổi bằng ốc vít M3 2x10mm, mỗi bộ chuyển đổi được gắn bằng ốc vít M4 2x15mm và nên dùng vòng đệm. Bạn sẽ cần các bánh răng lớn tiêu chuẩn từ OpenFlexure, cũng như các chân đế và công cụ vòng O-ring để hoàn thành việc lắp ráp. Cần một vài đai ốc và bu lông, chi tiết tại OpenFlexure ở trên. Cánh tay dò và chân đế Bây giờ có một cánh tay dò phù hợp với bệ bên trên sân khấu chiếu sáng gián tiếp, và các chân đế tích hợp các điểm dừng cuối microswitch https://www.printables.com/model/827788. Điều này cho phép bạn điều khiển Sân khấu Delta bằng GUI Python di động chạy trục XYZ như một robot delta: https://gitlab.com/reprap/reprapmicron. Giấy phép và xây dựng tệp Lưu ý rằng các mô hình OpenFlexure Stage thuộc CERN Open Hardware Licence v1.2 và tấm chuyển đổi cùng bánh răng tôi đã tạo thuộc GPL 3. Nếu ai muốn có bản nén các tệp nguồn (mặc dù tôi khuyên bạn nên lấy chúng từ OpenFlexure), vui lòng hỏi trong phần bình luận bên dưới. Các bản sửa đổi sân khấu của tôi được đặt thủ công trong PrusaSlicer, thay vì tích hợp với nguồn (tạo ra mô hình không phải Euler) vì vậy bạn sẽ phải tự thêm các phần đó.
