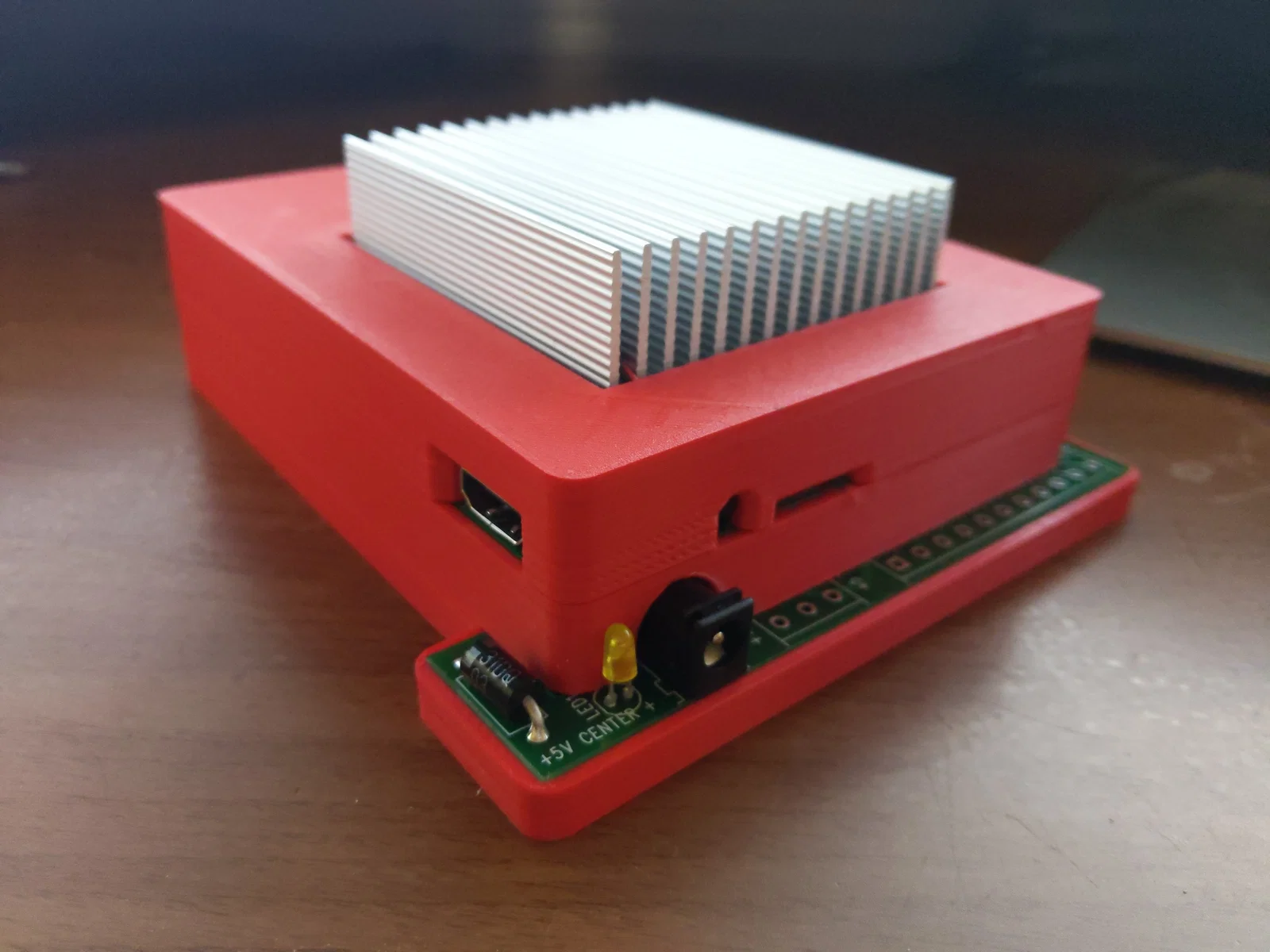

Nắp trên cho Vỏ Atomic Pi với Baby Breakout

LƯU Ý QUAN TRỌNG

Baby Breakout đã được thay đổi sang một bo mạch nhỏ hơn. Thiết kế này không tương thích với bo mạch nhỏ hơn đó.

Trước khi bắt đầu

Nếu bạn đã in “Atomic Pi Case with Baby Breakout” của SirRyanTheGeek mà thiết kế này được chỉnh sửa từ đó, bạn chỉ cần in tệp 3top.stl và lắp ráp mọi thứ lại với nhau vì 2 mảnh còn lại không thay đổi ở đây.

LƯU Ý: Nếu bạn cần dễ dàng truy cập nút reset, thì phần đỉnh / vỏ hộp này có thể không phù hợp với bạn. Nút này được thụt sâu vào trong vỏ hộp và cần được nhấn bằng bút hoặc vật tương tự.

Các bộ phận

• 1bottom.stl
• 2middle.stl
• 3top.stl
• Ốc M3 5 x 20mm - 30mm (ốc 20mm vừa đủ vào phần đỉnh, nhưng đó là cái tôi có sẵn)
• 1 ốc M3 6mm

Hướng dẫn lắp ráp

1. In 1bottom.stl có hỗ trợ (cần thiết cho các lỗ chìm).
2. In 2middle.stl không cần hỗ trợ.
3. In 3top.stl không cần hỗ trợ.

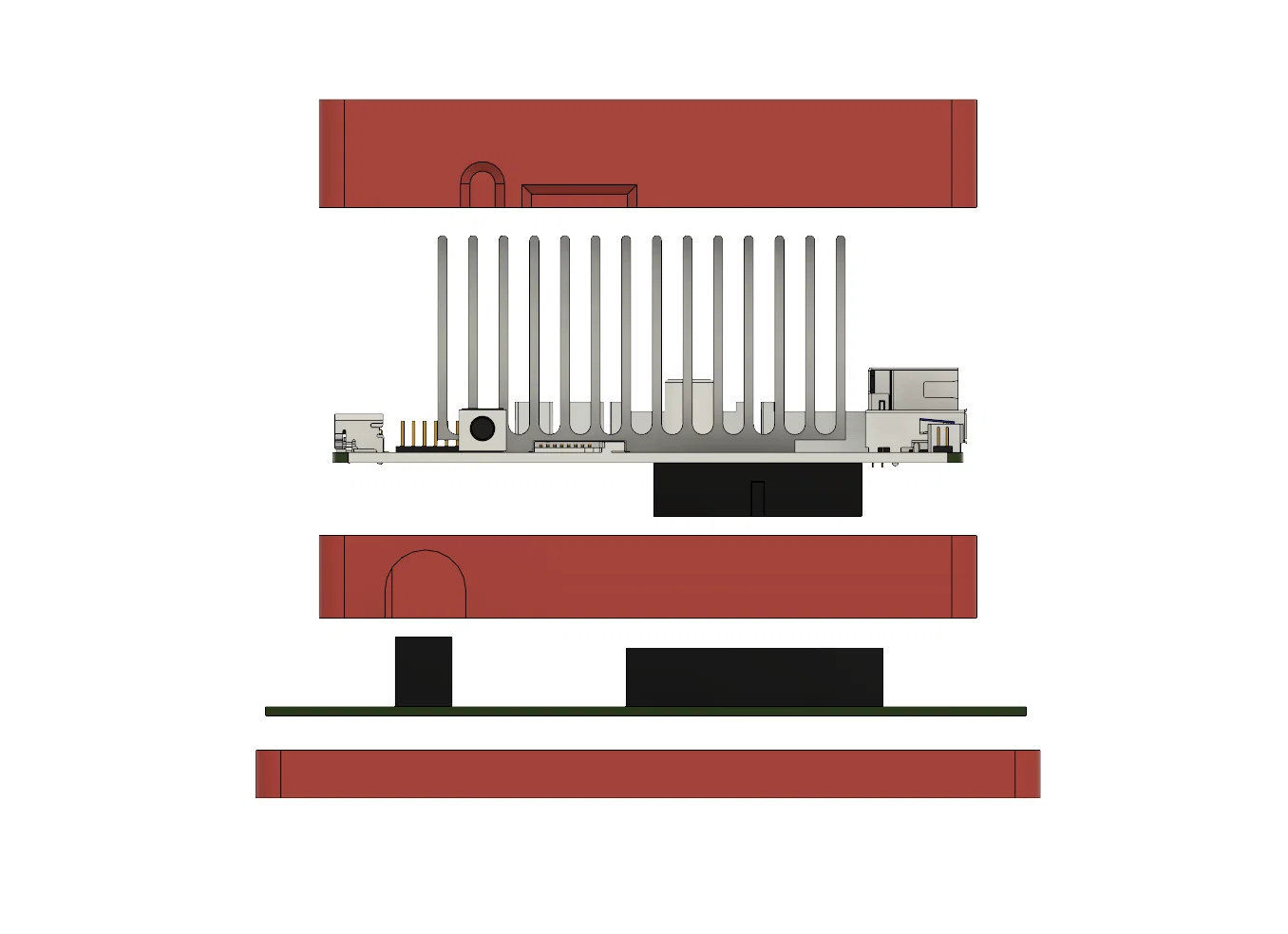

4. Khi bo mạch breakout chưa gắn, đặt mảnh giữa bên dưới Atomic Pi; bo mạch nên vừa với chỗ lõm vào mảnh đó. Lưu ý phần cắt cho giắc cắm nguồn của baby breakout và định hướng cho phù hợp.
5. Gắn bo mạch baby breakout lên header của nó.
6. Căn chỉnh mảnh đáy và vặn ốc vào mảnh giữa cho đến khi không hẳn xuyên qua các lỗ trên atomic pi. Đảm bảo giữ chặt mảnh đáy và mảnh giữa với nhau khi bạn làm điều này. Bạn sẽ thấy một trong các lỗ ở giữa ở mảnh đáy và mảnh giữa không tương ứng với lỗ trên Atomic Pi; đây là nơi ốc M3 6mm sẽ được sử dụng.
7. Căn chỉnh phần đỉnh phía trên atomic pi và hoàn thành việc vặn ốc cho đến khi chìm hoàn toàn, gắn chặt phần đỉnh. Một lần nữa, đảm bảo bạn giữ chặt phần đỉnh vào phần còn lại của bộ lắp ráp đồng thời đảm bảo mỗi lỗ ốc vẫn được căn chỉnh.
