Máy Khuấy Sơn

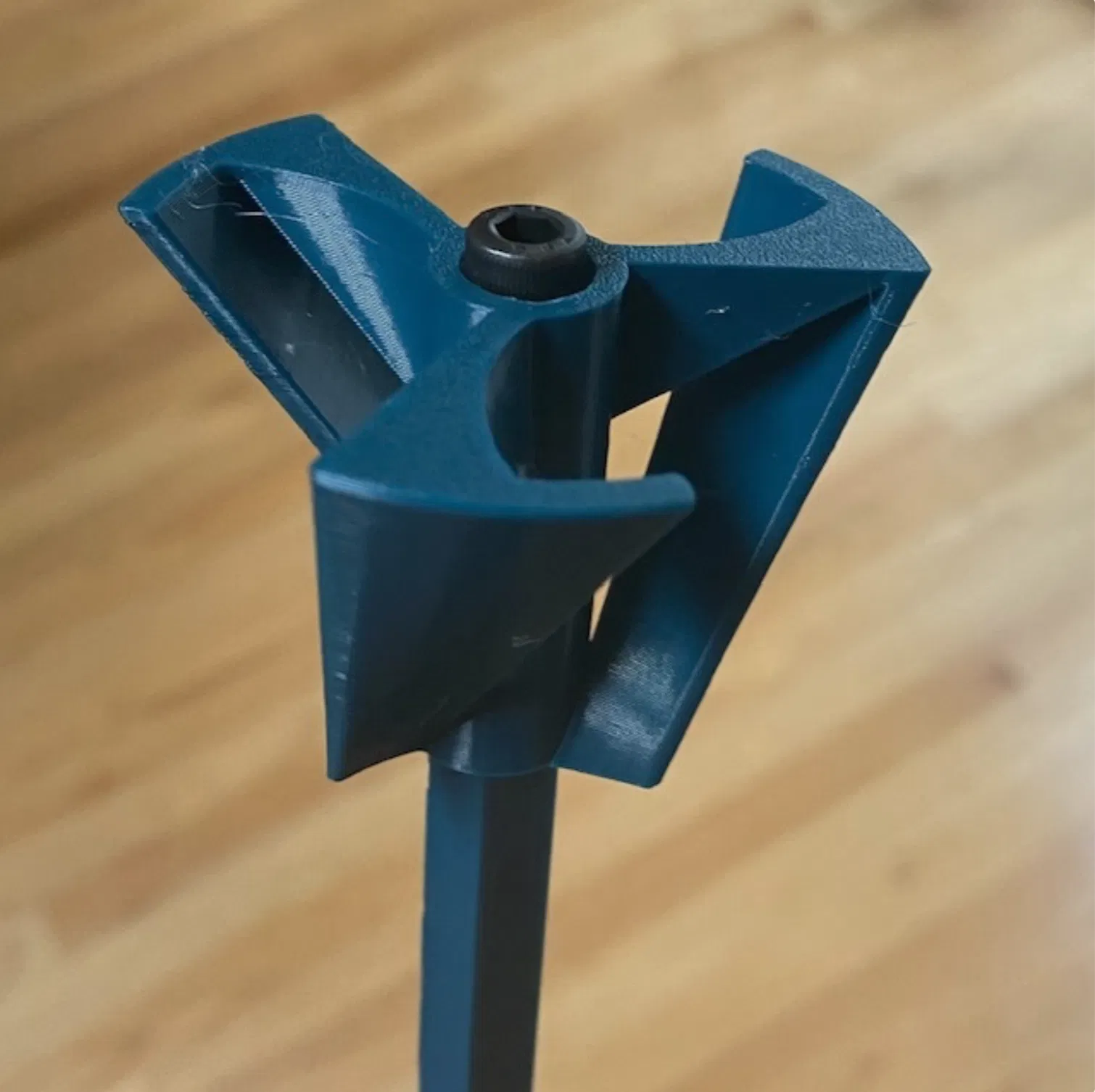

Đây là cánh khuấy kiêm trục khuấy sơn, gắn vào máy khoan. Thiết kế hai phần giúp in trục phẳng, tránh yếu và dễ tùy chỉnh kích thước. In không cần hỗ trợ, chỉ cần bu-lông m5 để lắp ráp. Có thể in nhỏ hơn cho ốc M3.
Mô tả
Đây là một bộ phận gồm hai phần: phần cánh khuấy và phần trục. Bạn sẽ cần một bu-lông m5 (khoảng 40mm) để vặn cánh khuấy vào trục. Bạn có thể tùy chỉnh độ dài trục bằng cách thay đổi kích thước trục X theo chiều dọc. Tôi đã in trục chéo trên bàn in của mình để tối đa hóa độ dài.
Tôi thiết kế nó thành hai phần để trục có thể in phẳng, tránh yếu ở các đường lớp, đồng thời cũng giúp dễ dàng thay đổi kích thước, nên có hai lợi ích! :)
Thiết kế này cũng có thể in mà không cần hỗ trợ.
Tôi đã in với:
- 3 lớp bao quanh
- 40% độ đặc ruột
Tôi đã tạo ren cho trục bằng taro m5 để việc vặn bu-lông dễ dàng hơn (mặc dù có lẽ nó đã tự tạo ren được).
Mẹo thay đổi kích thước
Một người dùng khác trên Printables báo cáo rằng họ đã có thể thay đổi kích thước thành công thành 3/5 kích thước cho M3; mẹo hay đó. :)
