Vỏ Corne Không Dây Typeractive.xyz
Đây là vỏ Corne không dây được thiết kế riêng cho Typeractive.xyz, lấy cảm hứng từ các đường cong của Cornish Zen. Vỏ bao gồm một nắp bảo vệ cho công tắc bật/tắt, sử dụng các bộ phận từ vỏ PCB gốc. Hướng dẫn chi tiết về cài đặt in, bộ phận cần thiết và quy trình hậu xử lý được cung cấp để đảm bảo việc lắp ráp thành công.
Mô tả
Vỏ Corne Không Dây Typeractive.xyz

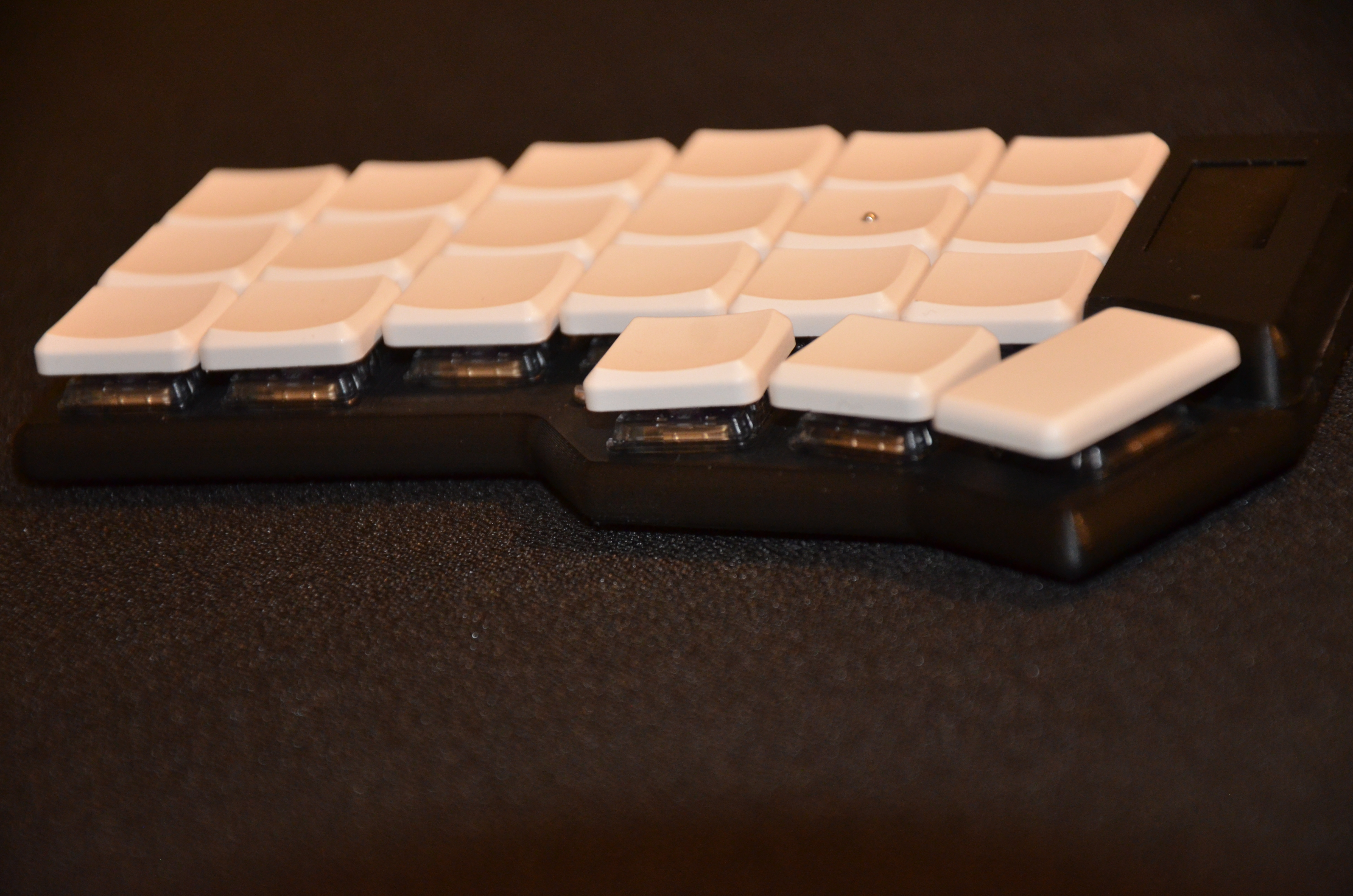

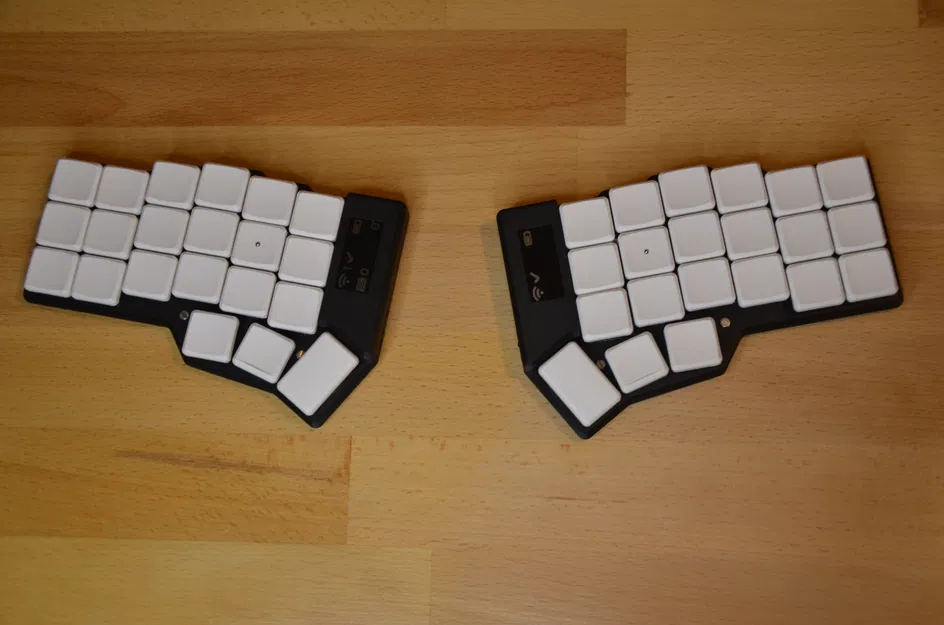

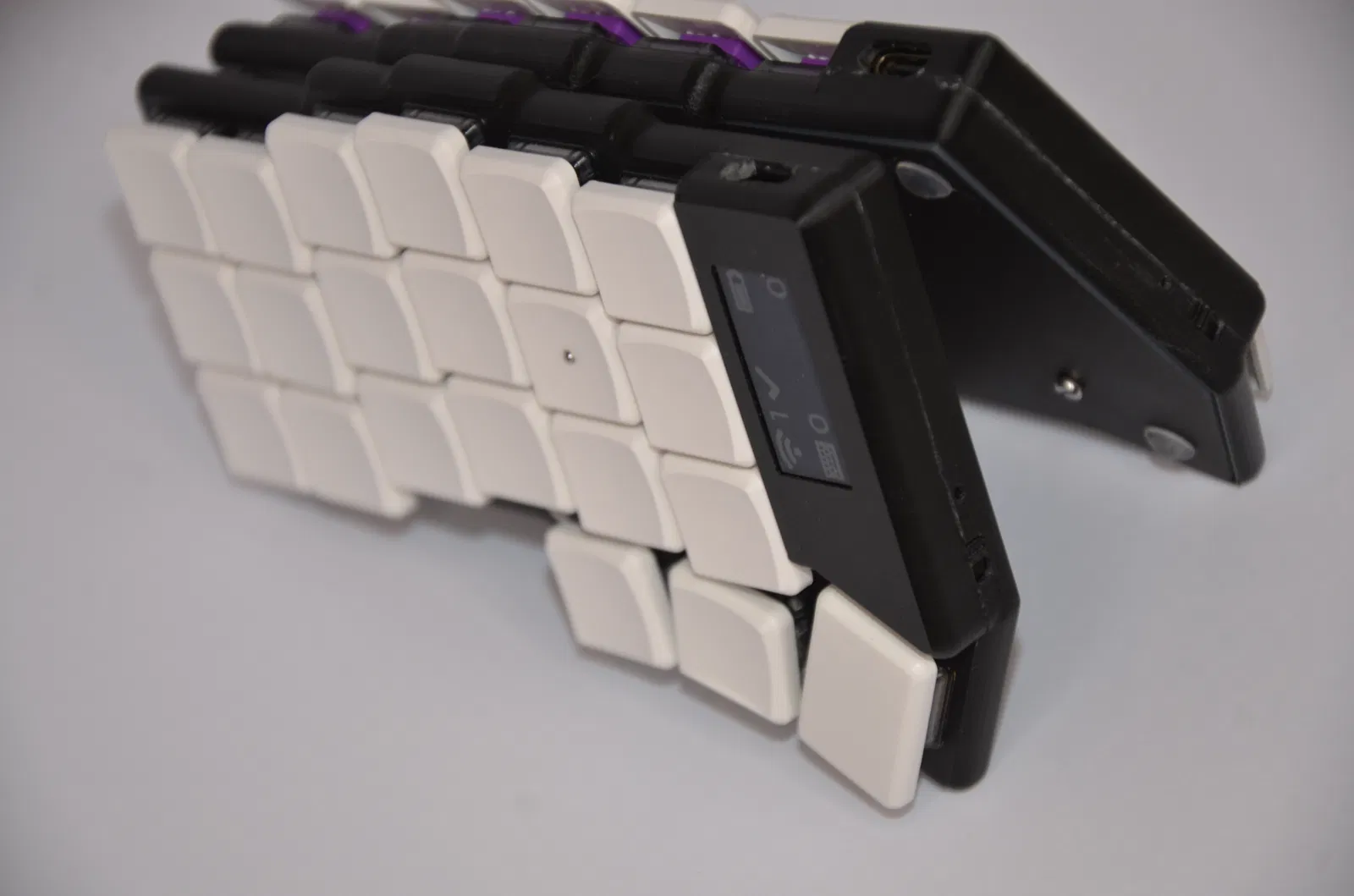

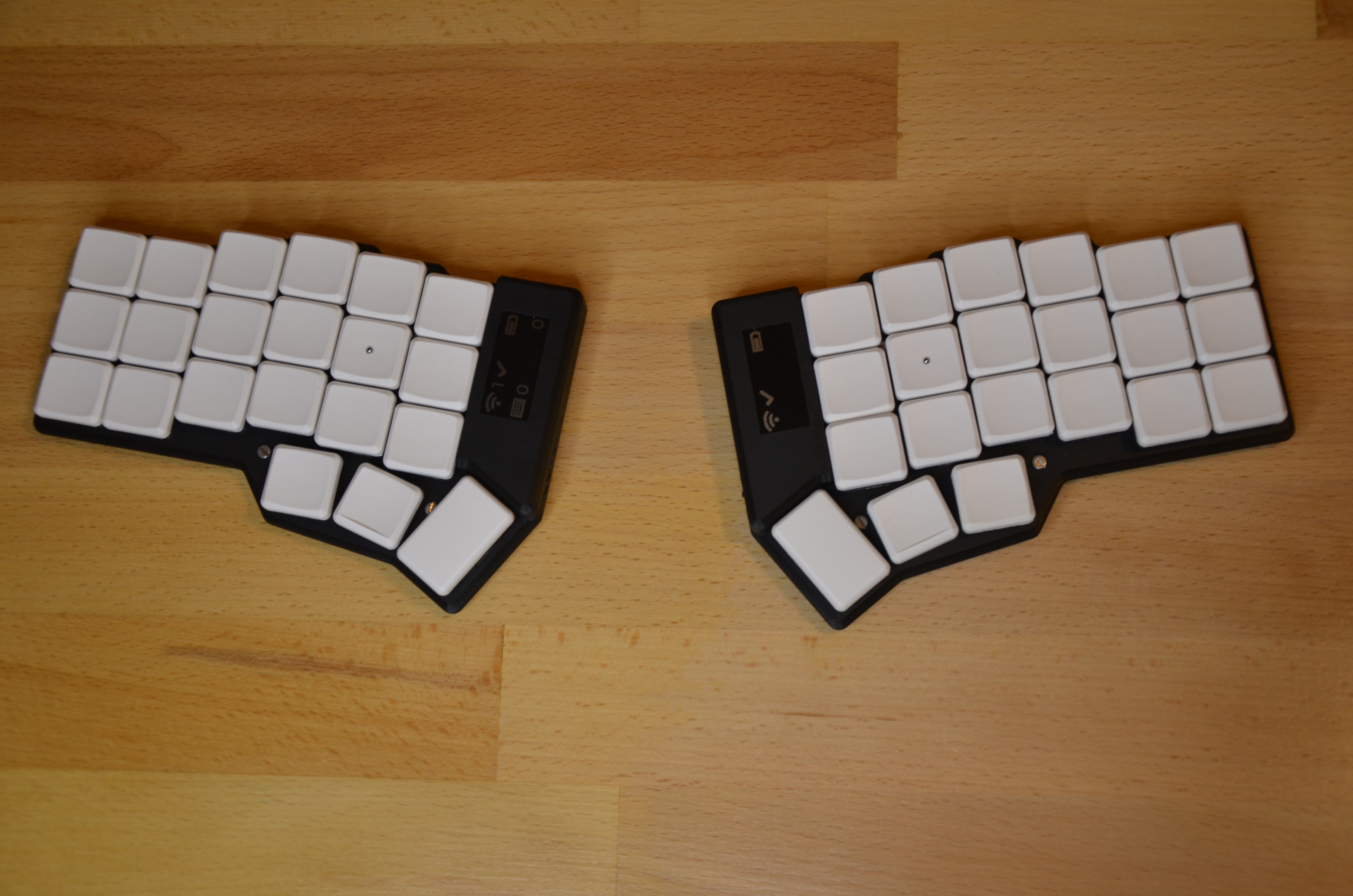

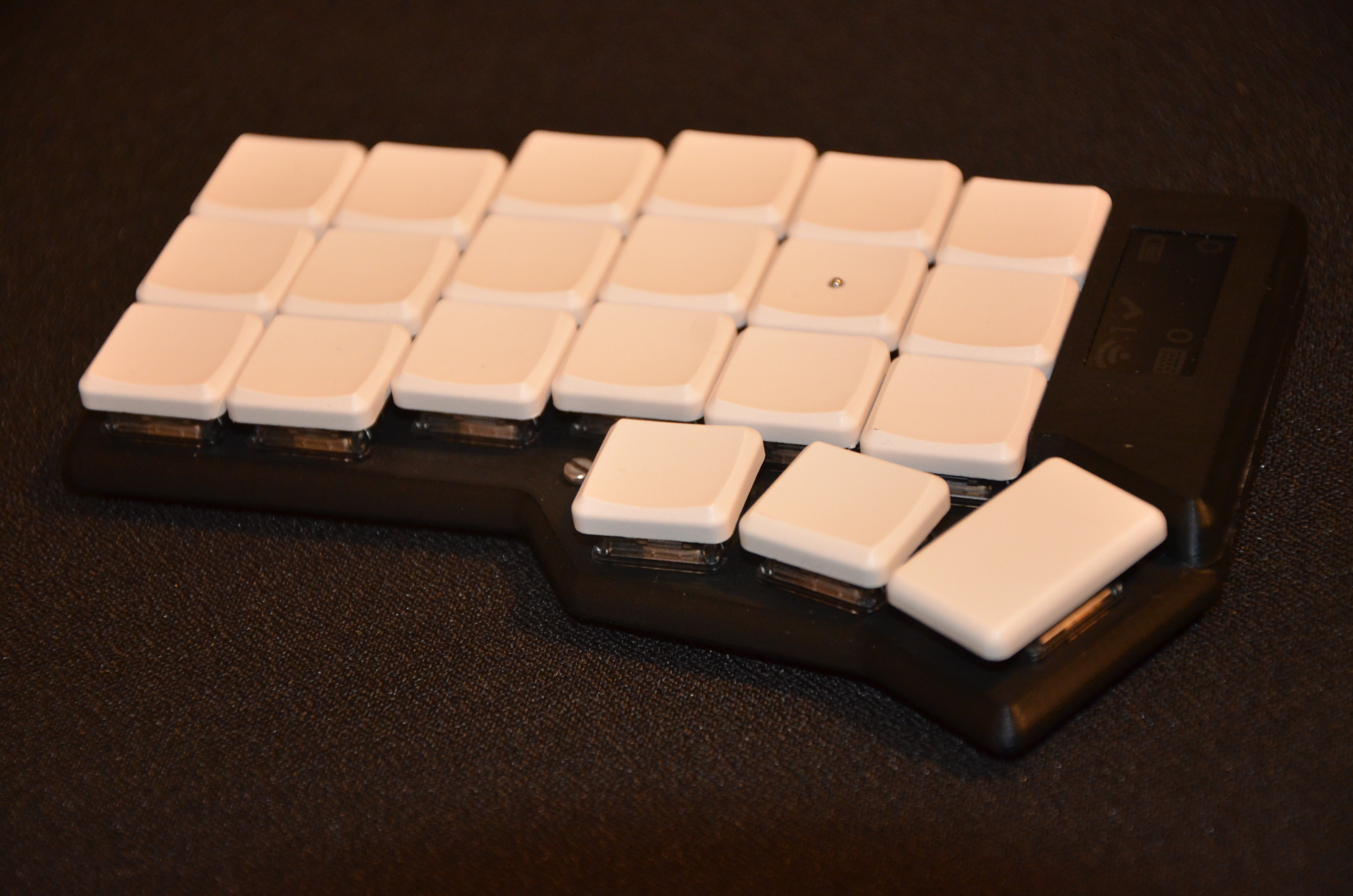

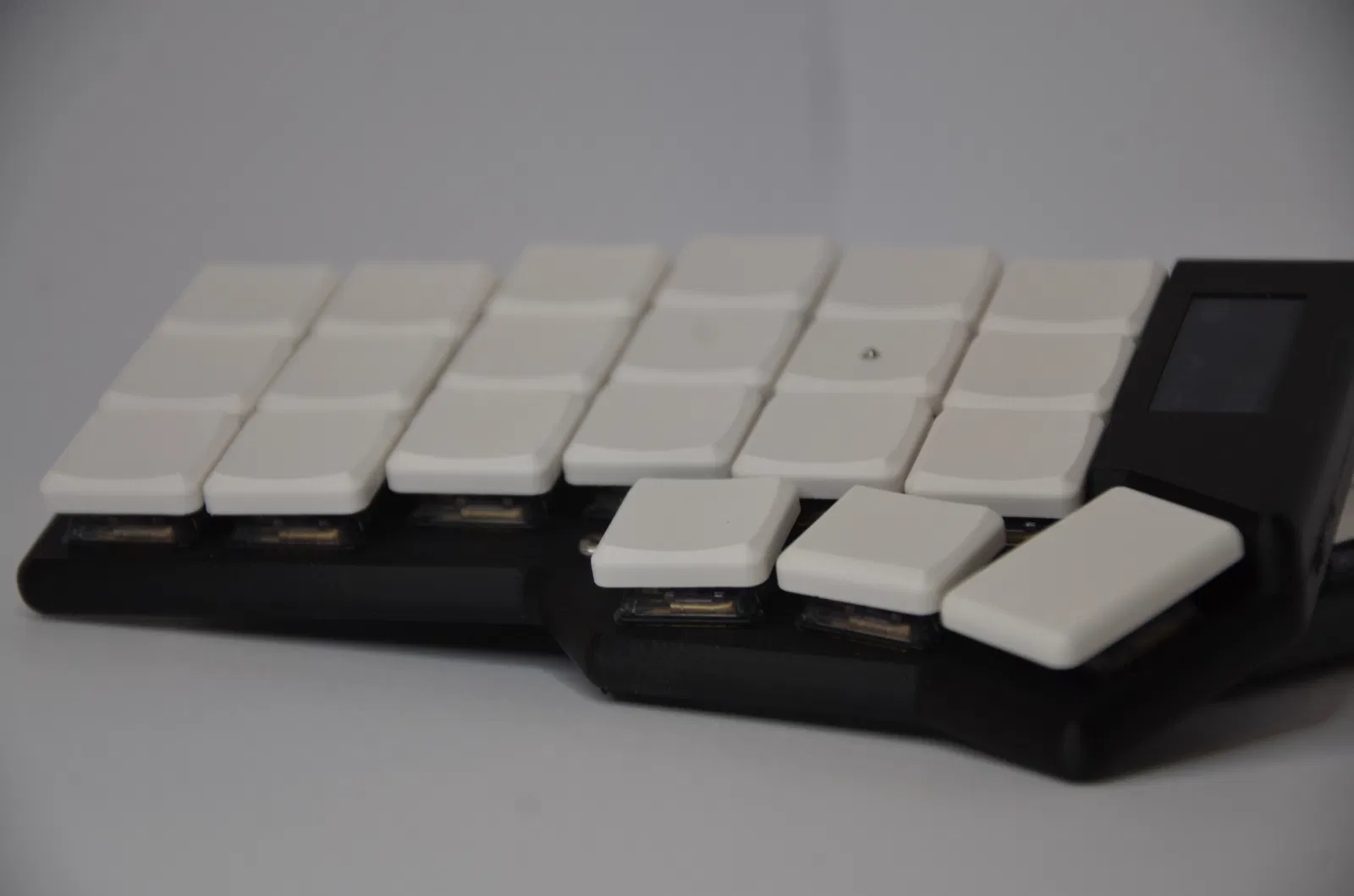

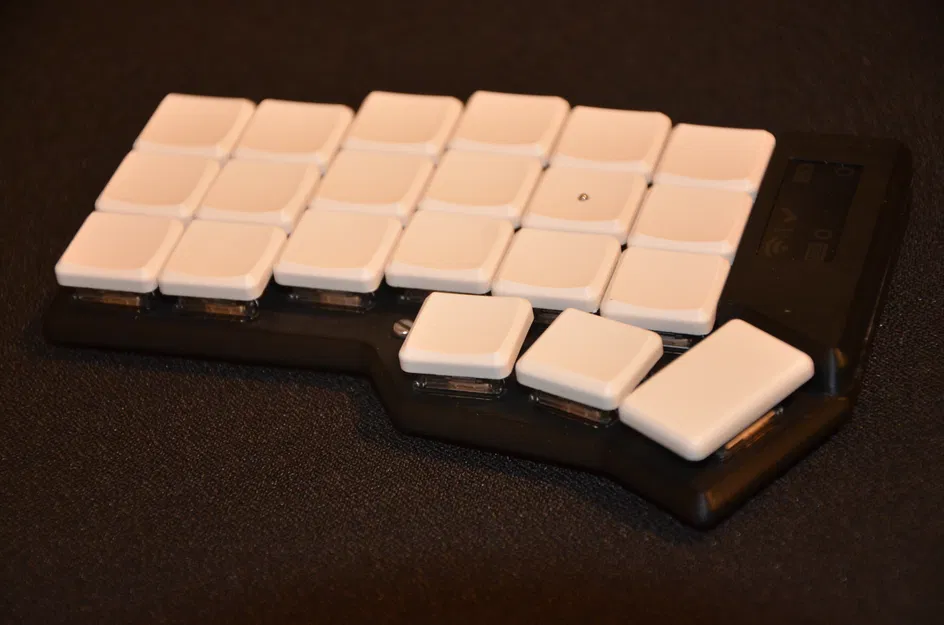

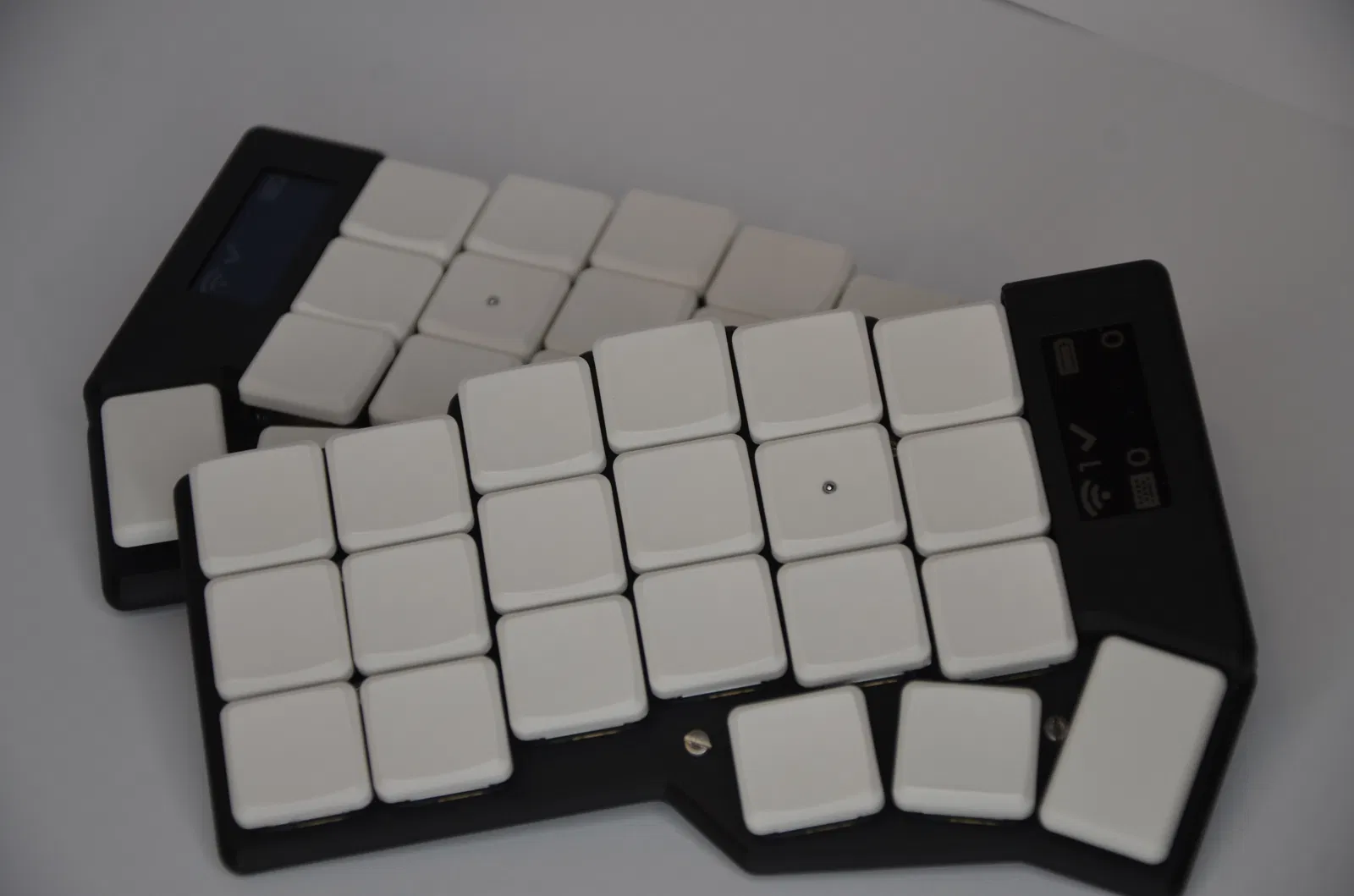

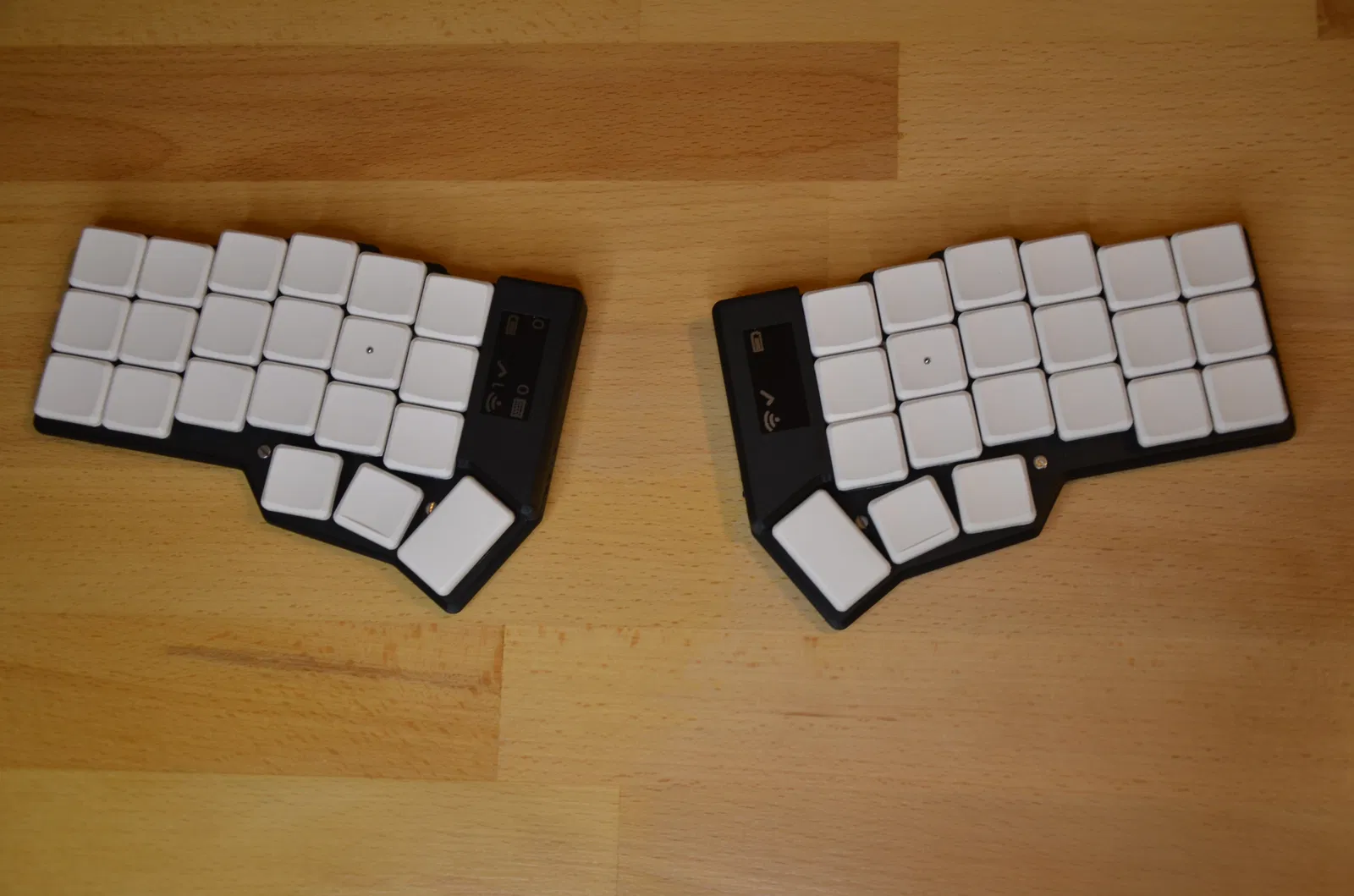

Đây là một tấm trên/vỏ mà tôi đã thiết kế để phù hợp với Corne không dây của Typeractive.xyz (https://typeractive.xyz/products/corne-partially-assembled-pcb). Tôi thực sự thích vẻ ngoài cong trên Cornish Zen nên tôi đã cố gắng tái tạo chúng trong thiết kế này. Nó cũng có một nắp/phần mở rộng nhỏ cho công tắc bật/tắt để làm cho vỏ trông gọn gàng hơn và cung cấp một số sự bảo vệ cho nó. Vỏ sử dụng tấm đáy PCB, ốc đệm và vít từ vỏ PCB của Typeractive. Tôi đã bao gồm một bản mẫu của nó trong các tệp nhưng tôi không nghĩ nhựa in 3D đủ cứng cho ứng dụng này.
Hướng Dẫn Lắp Ráp
Cài Đặt In
Các tệp STL dành cho nửa bên phải của bàn phím. Nhân đôi mô hình cho nửa bên trái
- Chất liệu: PLA+
- Chiều cao lớp: 0.1 mm
- Độ đặc ruột: 100%
- Đầu phun: 0.4 mm
- Lớp bao quanh: 4
- Không cần support
Bộ Phận và Vật Liệu
- Vỏ FR4 từ Typeractive
- https://typeractive.xyz/products/corne-case
- Tấm đáy FR4, vít và ốc đệm được sử dụng.
- Filament 1.75 mm để làm chốt định vị
- Keo CA
- Cồn Isopropyl
- Dao thủ công
- Giấy nhám
- Dũa thợ kim hoàn (tùy chọn)
Hậu Xử Lý
- Sử dụng dao thủ công để loại bỏ vật liệu cầu nối (màu đỏ) và làm sạch các phần nhô ra nếu cần (màu vàng). Chèn 2 đoạn filament 1.75mm vào các lỗ định vị (màu tím). Cắt bớt filament sao cho khoảng 4mm nhô ra khỏi mặt trên của vỏ. Tại thời điểm này, bạn có thể thử lắp khô với nắp màn hình để đảm bảo mọi thứ vừa vặn.
- Sử dụng dũa tròn thợ kim hoàn hoặc giấy nhám để làm tròn các lỗ cho cổng USB C trên Nice!nano.
- Chà nhẹ bề mặt dưới của nắp màn hình để tạo bề mặt tiếp xúc tốt cho keo CA. Chỉ loại bỏ đủ vật liệu để tạo ra một bề mặt phẳng cho keo bám dính.
- Vỏ có thể bị cong nhẹ. Điều này sẽ làm cho vỏ hơi cong lên gần màn hình và để lộ tấm đáy vì không có vít gần đó để cố định nó. Điều này có thể được giảm thiểu bằng cách tạo một lực ấn nhẹ xuống lên nắp màn hình trong quá trình dán. Chuẩn bị sẵn mọi thứ vào thời điểm này vì không thể quay lại được nữa.
Phết một lớp keo CA mỏng lên các bề mặt được tô sáng và bên trong các lỗ định vị trên nắp màn hình.
Sử dụng các chốt định vị, gắn nắp màn hình vào vỏ. Dùng lực ấn vào nắp màn hình và bẻ cong vỏ theo hướng ngược lại với chỗ bị cong. Tiếp tục ấn cho đến khi keo CA khô lại. Phần lớn keo CA dư thừa có thể được làm sạch bằng cồn Isopropyl và tăm bông. Bất kỳ cặn còn lại nào cũng có thể được cạo sạch bằng dao thủ công.
- Kiểm tra độ vừa vặn của nắp công tắc bật/tắt. Chà nhám các bề mặt được tô sáng nếu cần. Công tắc nên trượt được trong khe của nó.
Lắp Ráp
- Lắp bộ phận kéo dài công tắc vào vỏ.
- Cẩn thận nghiêng PCB cùng với Nice!nano và Nice!view vào vỏ. Bắt đầu bằng cách cẩn thận căn chỉnh công tắc bật/tắt với bộ phận kéo dài được in 3D. Công tắc bật/tắt trên PCB rất mỏng manh và dễ bị gãy, đặc biệt là khi tháo PCB ra khỏi vỏ. Khi mọi thứ đã được căn chỉnh, hãy lắp một vài công tắc choc xuyên qua vỏ và vào PCB để căn chỉnh mọi thứ và kiểm tra độ vừa vặn của vỏ. Kiểm tra sự thẳng hàng của cổng USB C và Nice!view. Kiểm tra công tắc bật/tắt và công tắc đặt lại.
- Gắn tấm đáy PCB vào vỏ bằng cách sử dụng ốc đệm và vít đi kèm với bộ vỏ từ Typeractive.
- Tận hưởng thành quả!
