Giải pháp Căn chỉnh Mặt bàn Tự động Ender 5 S1

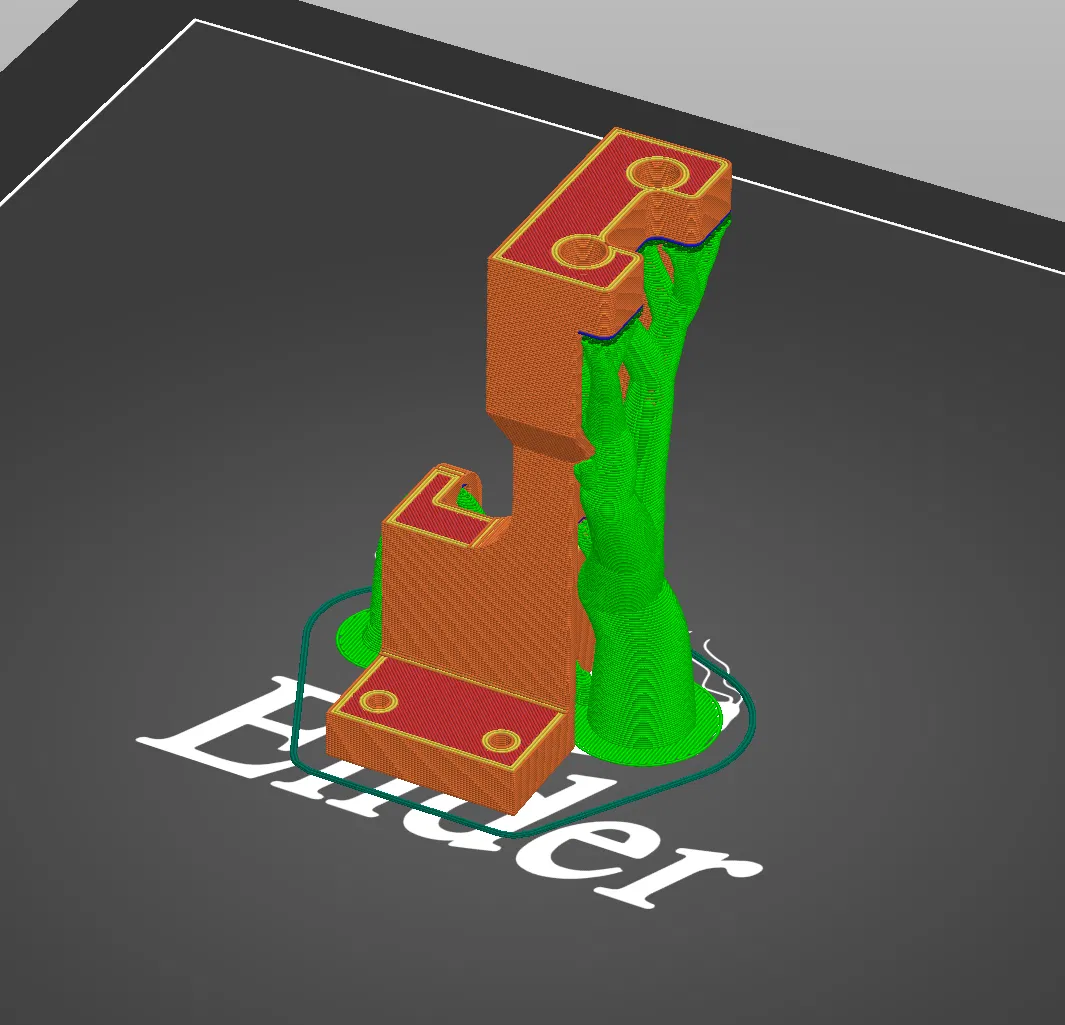

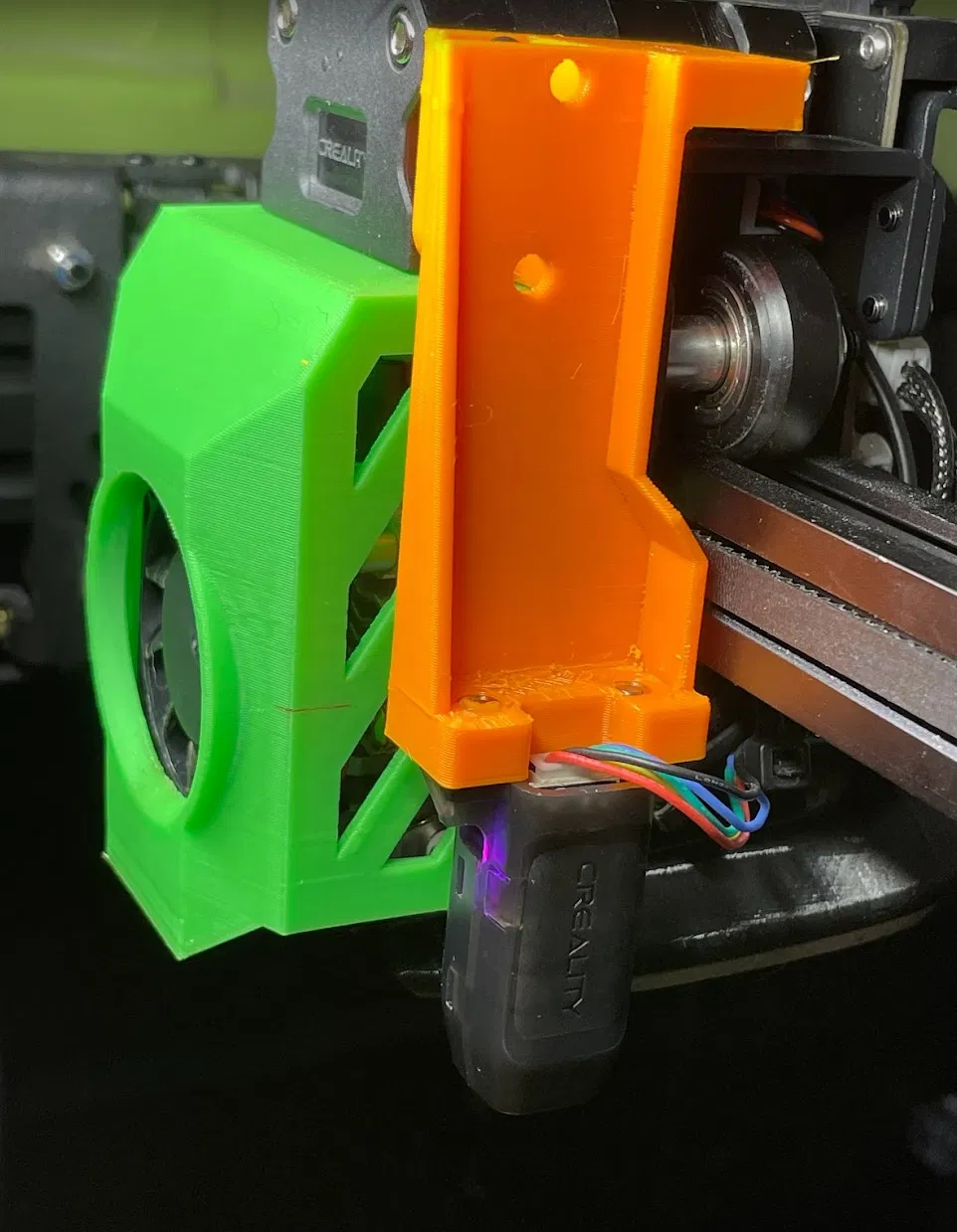

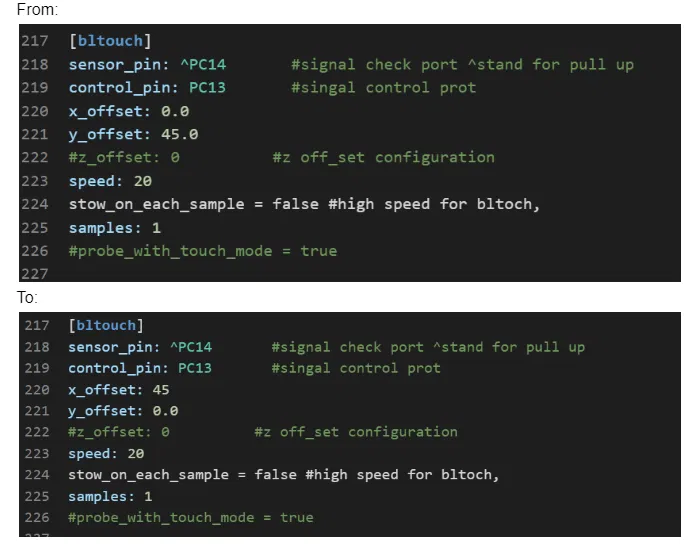

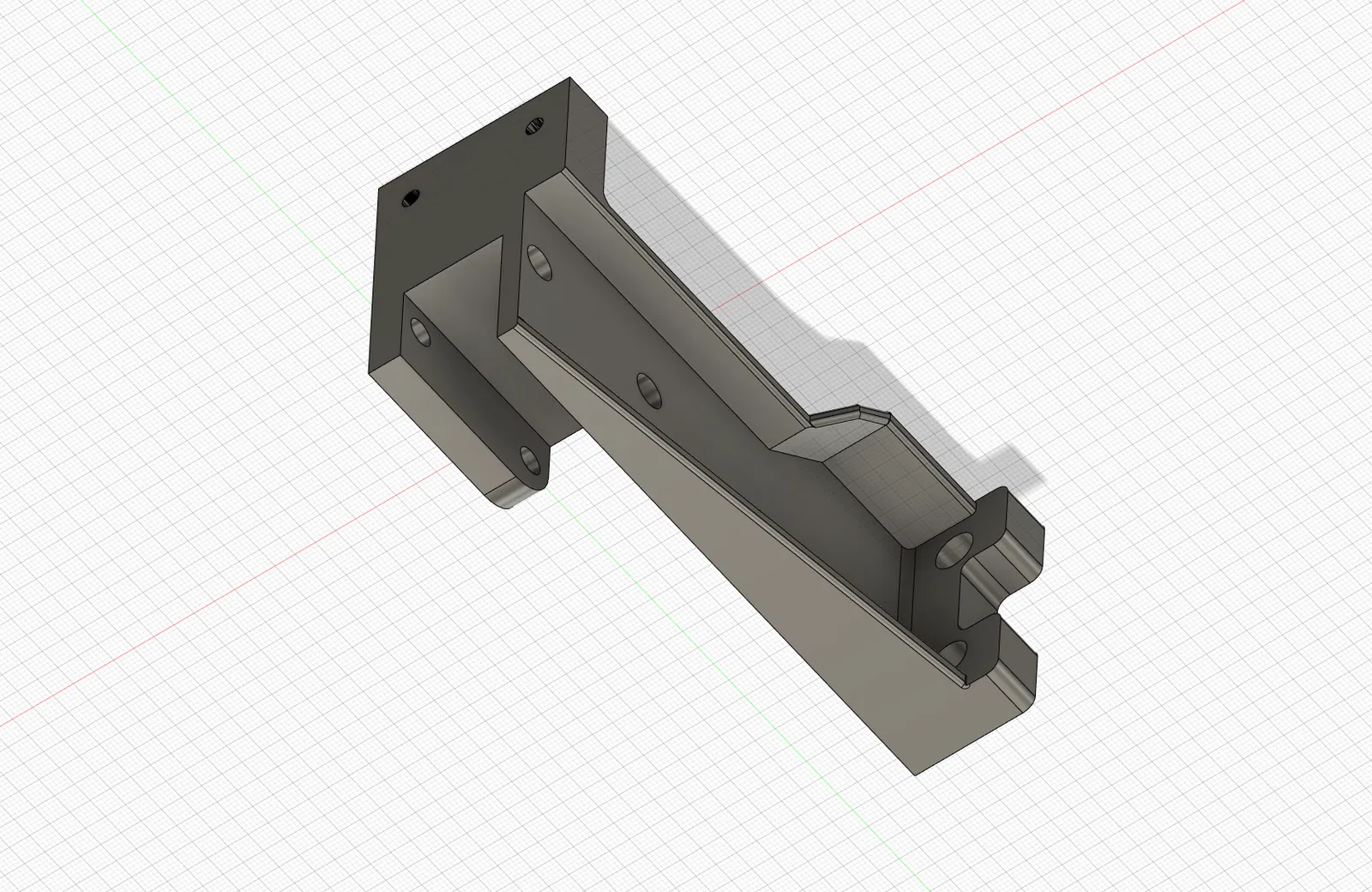

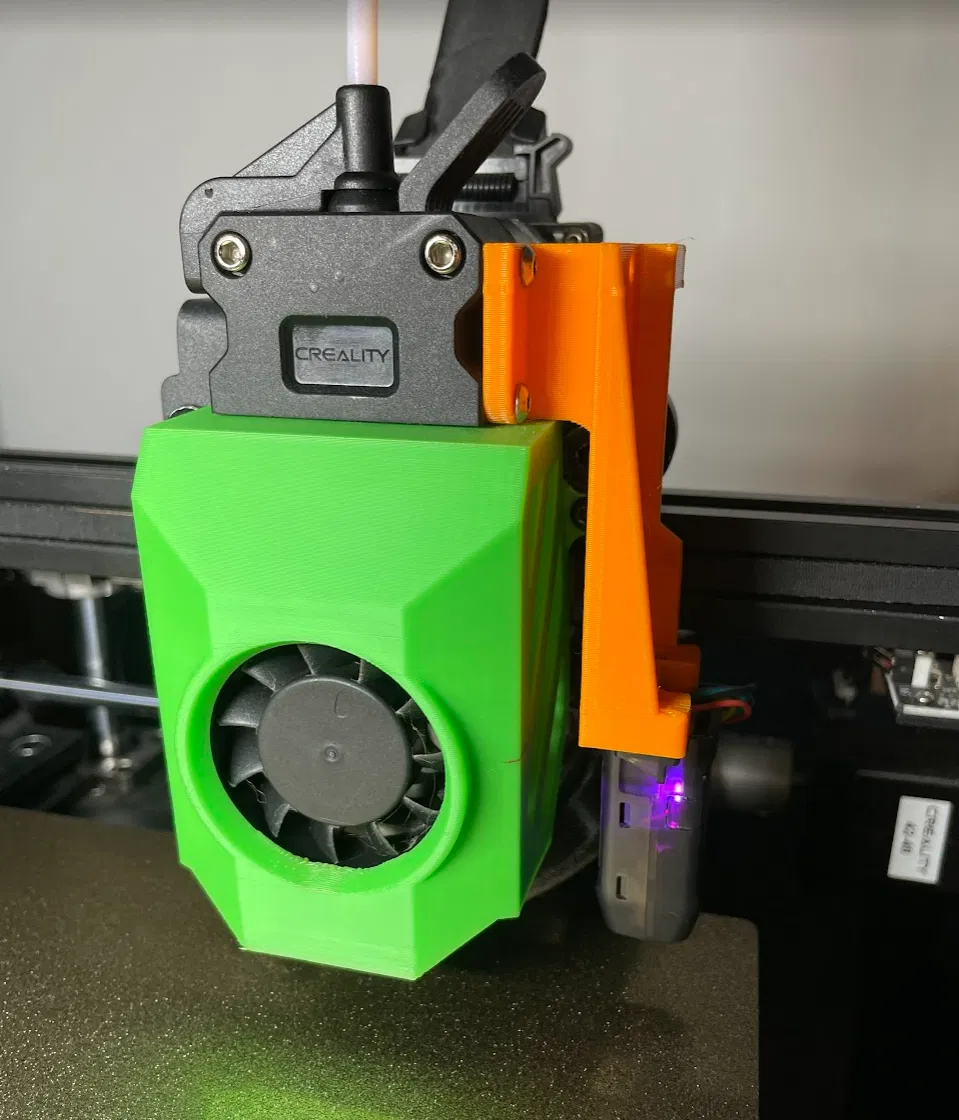

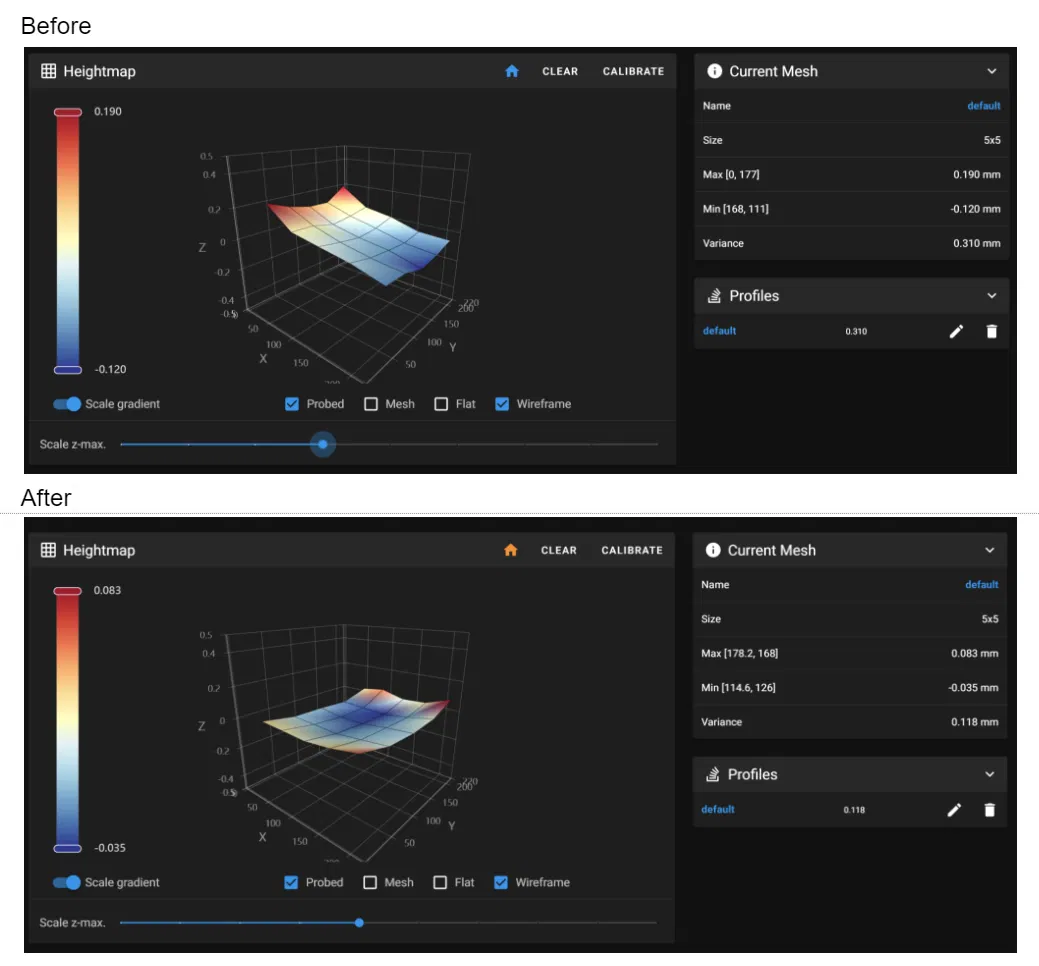

Sau một thời gian vật lộn để Auto Bed Levelling hoạt động trên E5S1 của tôi, tôi đã bỏ cuộc và gỡ bỏ nó khỏi mã khởi tạo của mình, quay trở lại việc căn chỉnh thủ công với kết quả tốt. Tuy nhiên, tôi bắt đầu nhận thấy vấn đề này xuất hiện ngày càng nhiều và rõ ràng là do lỗi thiết kế làm trầm trọng thêm vấn đề của trục X bị xoắn nhẹ do có độ lệch Y lớn hơn trên CR Touch. https://www.reddit.com/r/Ender5S1/comments/10ow7k8/twisted_x_extrusion_on_ender_5_s1/ https://www.reddit.com/r/ender5/comments/111owjf/ender_5s1_autoleveling_issues/ Vì vậy, tôi nghĩ mình sẽ tạo một bộ giá đỡ nhanh để di chuyển CR touch đến vị trí Zero Y Offset. (Quá trình bên dưới sử dụng Sonic Pad, tôi đang làm việc để có hướng dẫn Marlin gốc.) Vì vậy, tôi đã xóa lưới hiện có trong moonraker (mà tôi thấy dễ sử dụng nhất) và sau khi đặt lại, tôi đã thực hiện quy trình bù trừ Z và căn chỉnh thủ công. Sau đó, tôi chạy tự động căn mặt bàn với vị trí mặc định và sau đó xóa nó một lần nữa, di chuyển CR touch đến bộ giá đỡ mới, thực hiện lại bù trừ Z, cập nhật printer.cfg (chi tiết bên dưới) và chạy lại căn mặt bàn và nhận được những thay đổi cải thiện bên dưới. Mặc dù vẫn chưa hoàn toàn cân bằng, nhưng tôi đã có thể in thử nghiệm lớp đầu tiên RẤT mượt mà và chắc chắn rằng các vấn đề của tôi đã được giải quyết. Vậy làm thế nào để điều đó xảy ra với bạn? Trước khi bắt đầu, tôi khuyên bạn nên xóa bất kỳ lưới nào hiện có trong moonraker, lưu và khởi động lại klipper/sonic pad. Thực hiện hiệu chỉnh bù trừ Z mới, làm nóng bàn in và thực hiện căn chỉnh thủ công. Sau khi hoàn tất, hãy chạy tự động căn mặt bàn và chụp ảnh kết quả tương tự như trên. Điều này sẽ cho phép bạn biết sự khác biệt hoặc cải thiện từ bản sửa đổi này. TRONG KHI ĐÓ, TUYỆT ĐỐI KHÔNG ĐIỀU CHỈNH CĂN CHỈNH THỦ CÔNG. Đối với vị trí của bộ giá đỡ mới, phía bên phải trông có vẻ hoạt động tốt nhất vì nó không làm mất diện tích in và ít có khả năng bị va chạm. Nó có thể sử dụng tiện lợi các lỗ trên bộ đùn nơi tôi đã gắn cảm biến sonic pad. Vì vậy, tôi cũng đã tích hợp bộ giá đỡ cảm biến vào thiết kế của mình. Điều đó có nghĩa là tôi cần tìm một cáp CR touch dài hơn để có thể với tới bây giờ hoặc cuối cùng tôi đã mua cái này và tự làm bộ chuyển đổi mở rộng https://www.amazon.com.au/dp/B08RMQP6YP?psc=1&ref=ppx_yo2ov_dt_b_product_details Dành cho bất kỳ ai gặp khó khăn trong việc tìm nguồn cung ứng. Bạn cần tổng chiều dài cáp ~15-20cm tùy thuộc vào sự sáng tạo của bạn trong việc định tuyến. Tìm kiếm cáp 5 chân có bước răng 1.25mm JST và có nhiều kết quả khả dụng. ví dụ: cái này từ ebay. Tôi cũng cần một số bu lông M3 mà tôi đã có sẵn và tôi đã sử dụng một số ren nhiệt m3x6mm cho CR touch để bắt vít, nhưng bạn cũng có thể chỉ cần sử dụng đai ốc trên thiết kế của tôi. Bộ giá đỡ này di chuyển độ lệch CR touch từ 0,45 sang 45,0. Sau khi bạn di chuyển CR touch, để máy in sử dụng đúng, bạn cần cập nhật một vài vị trí trong tệp printer.cfg (một lần nữa có thể thực hiện dễ dàng qua moonraker). Lưu và khởi động lại Klipper. Ngoài ra, nếu bạn chưa làm, hãy xóa lưới mặc định mà bạn có thể đã có, và một lần nữa lưu và khởi động lại Klipper. Sau khi hoàn tất, HÃY ĐẢM BẢO THỰC HIỆN LẠI HIỆU CHỈNH BÙ TRỪ Z. Bộ giá đỡ mới rất gần với vị trí cũ nhưng nó sẽ không giống hệt do lắp ren nhiệt, v.v., v.v., v.v. Sau đó, bạn sẽ có thể chạy tự động căn mặt bàn mới và bing bango, hy vọng bạn sẽ thấy kết quả tốt. Tôi đã làm việc này khoảng một tuần hoặc lâu hơn nhưng sáng nay tôi thấy một trong những youtuber yêu thích của tôi đã đề cập đến vấn đề tương tự này trên kênh của anh ấy với giải pháp tương tự của riêng anh ấy. Vui lòng xem nó Nathan Builds Robots Ender 5 S1 Upgrades Tôi có một vài mẫu Ender 5 S1 khác https://www.f3d.vn/profile/kevin-cooper có thể đáng xem. Tôi nghĩ tôi cũng sẽ làm việc trên một bộ giá đỡ gắn liền với nắp đầu nóng bên trái, hy vọng có thể sử dụng cáp gốc nhưng tôi nghĩ nó có thể hơi chật.
