Phễu Thoát Nước Cốc Đong Nước Giặt

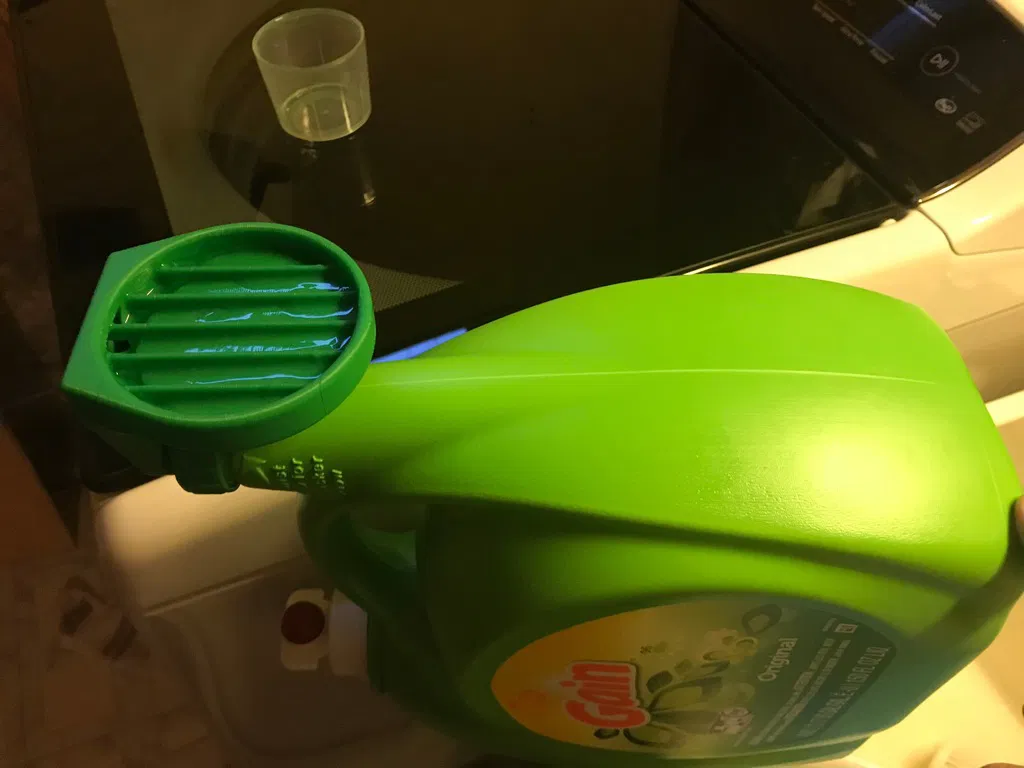

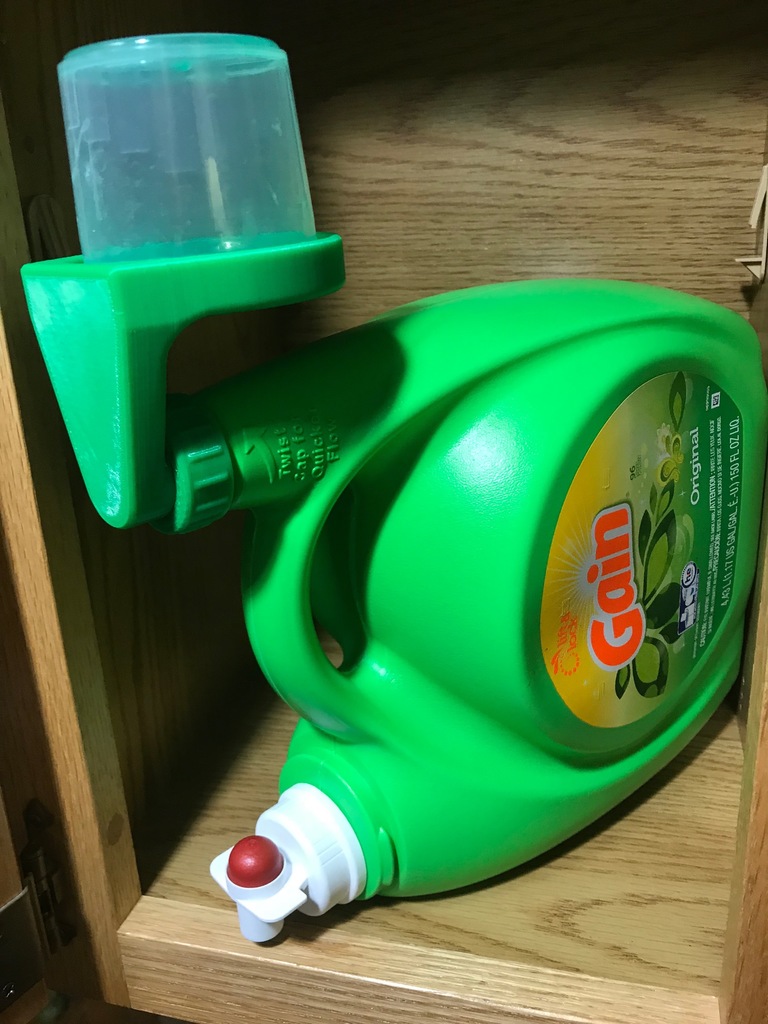

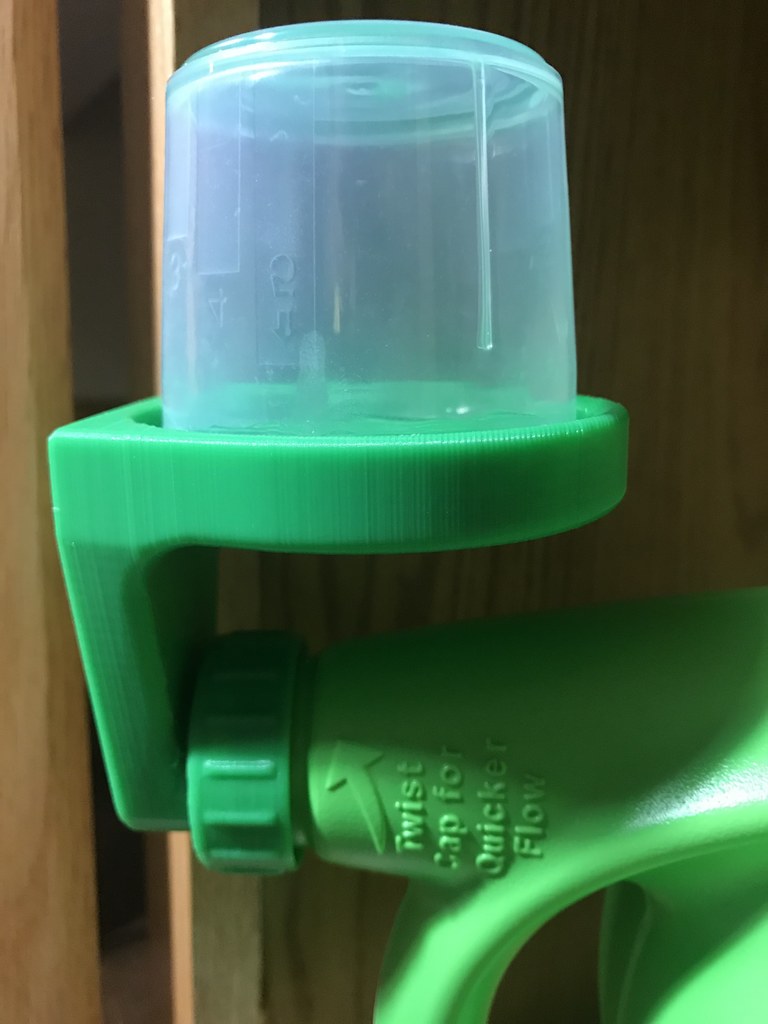

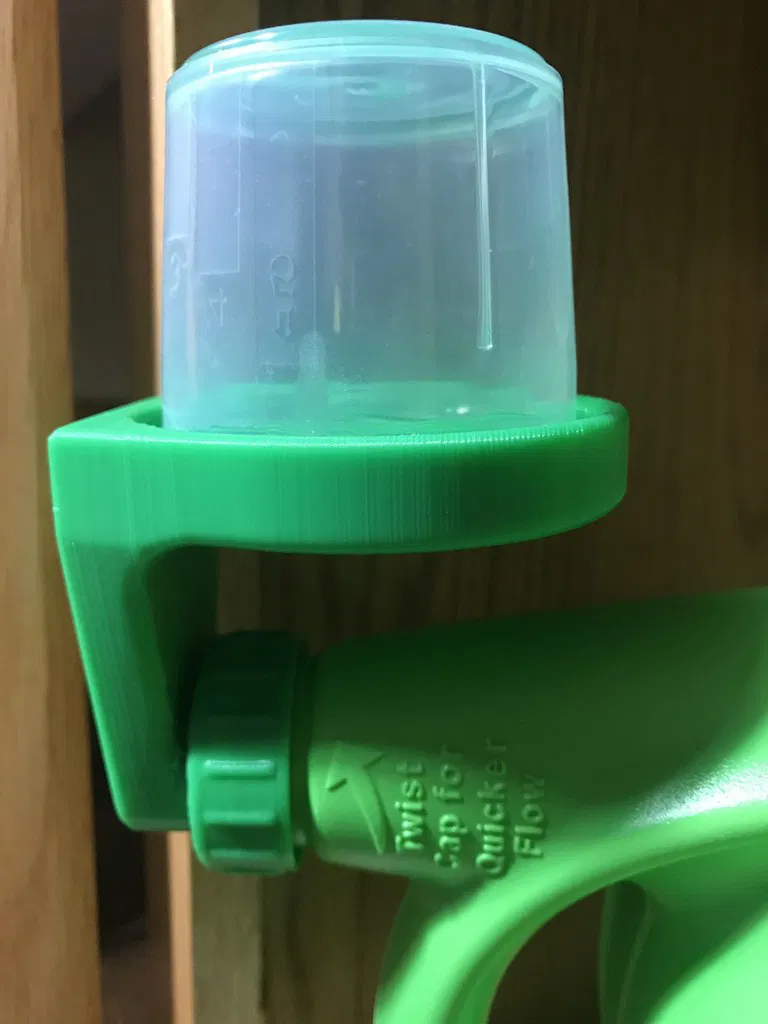

Thiết kế này dùng để chứa cốc đong bột giặt cho các loại chai nước giặt lỏng của Tide và Gain, đồng thời cho phép phần bột giặt thừa chảy ngược trở lại vào chai.

• Thiết kế in một lần (Print in Place)
• Phù hợp với các chai Tide và Gain dung tích 4.43L (1.17 US gal/150 fl oz) tại Bắc Mỹ (thương hiệu Proctor and Gamble)

Ngừng lãng phí bột giặt bằng cách tráng cốc hoặc làm bẩn bồn rửa.

Sản phẩm được thiết kế cho Tide và Gain (Proctor and Gamble) với kích thước lỗ thoát nước khoảng 28mm và đường kính ren ngoài là 35mm với bước ren 3mm. Nếu bạn sử dụng thương hiệu khác, nó có thể hoạt động nếu các kích thước gần tương tự. Các chai Sunlight có lỗ thoát nước nhỏ hơn nên sẽ không phù hợp với thiết kế này.

CẬP NHẬT Ngày 25 tháng 1 năm 2018

Tôi đã tải lên tệp .step theo yêu cầu.

Cài đặt In

Máy in:

Monoprice Select Mini

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2mm

Infill:

10-40%

Ghi chú:

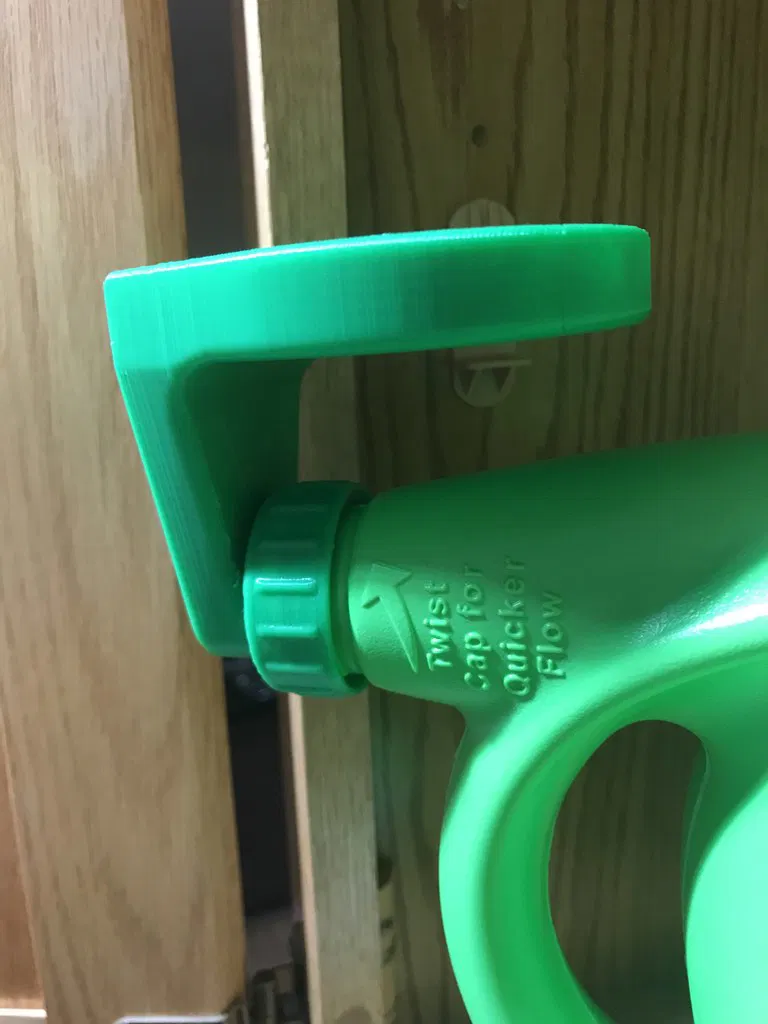

Cần có supports để có thể in nắp cốc ngay tại chỗ. Sử dụng supports dễ gãy để dễ dàng loại bỏ chúng khỏi khoảng trống nhỏ giữa nắp và bộ phận.

Đảm bảo cài đặt tối thiểu cho vật liệu support ở mức 80% hoặc cao hơn, nếu không, kênh thoát nước sẽ bị lấp đầy bởi vật liệu support và bản in sẽ không hoạt động!

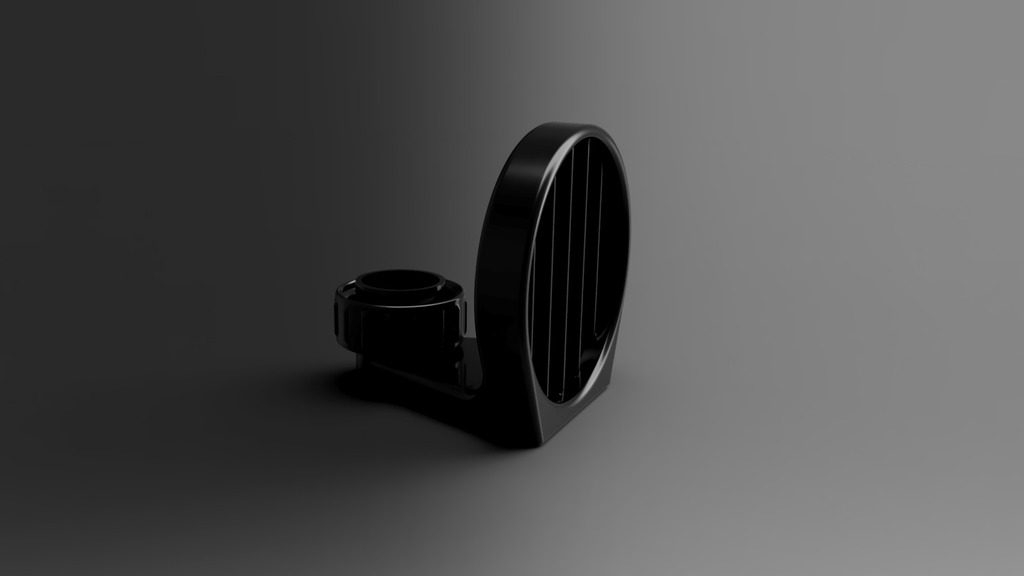

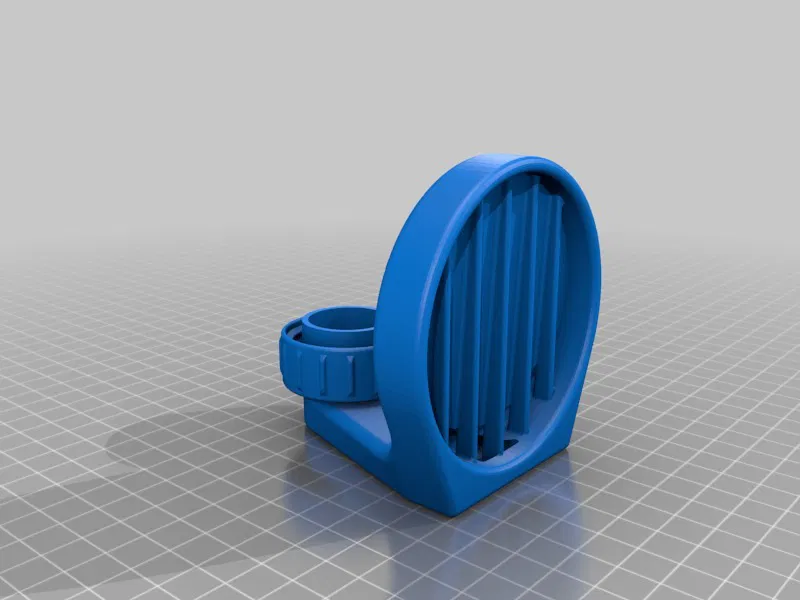

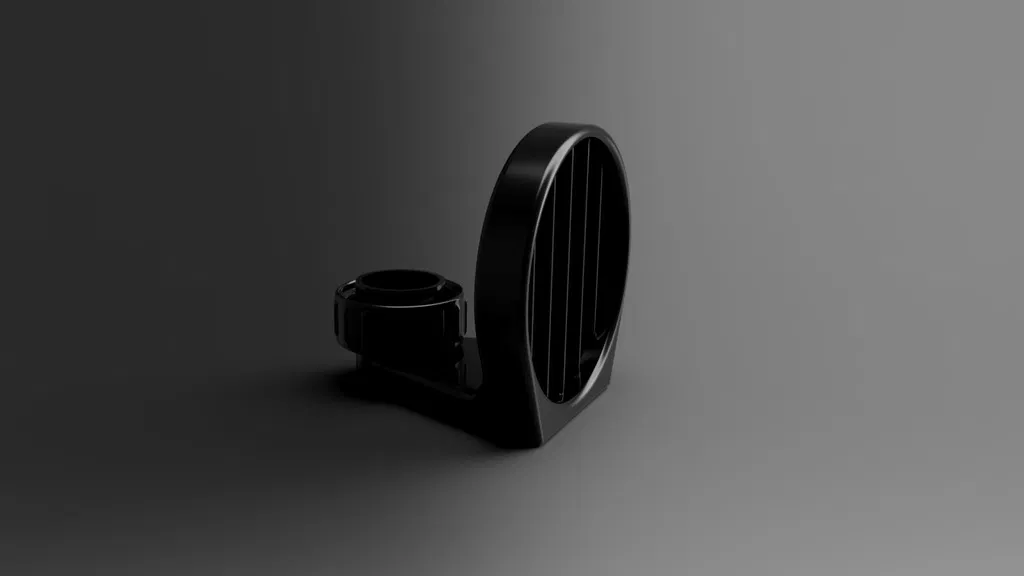

In với mặt phẳng úp xuống (xem ảnh cuối)

Cách tôi thiết kế

Fusion 360

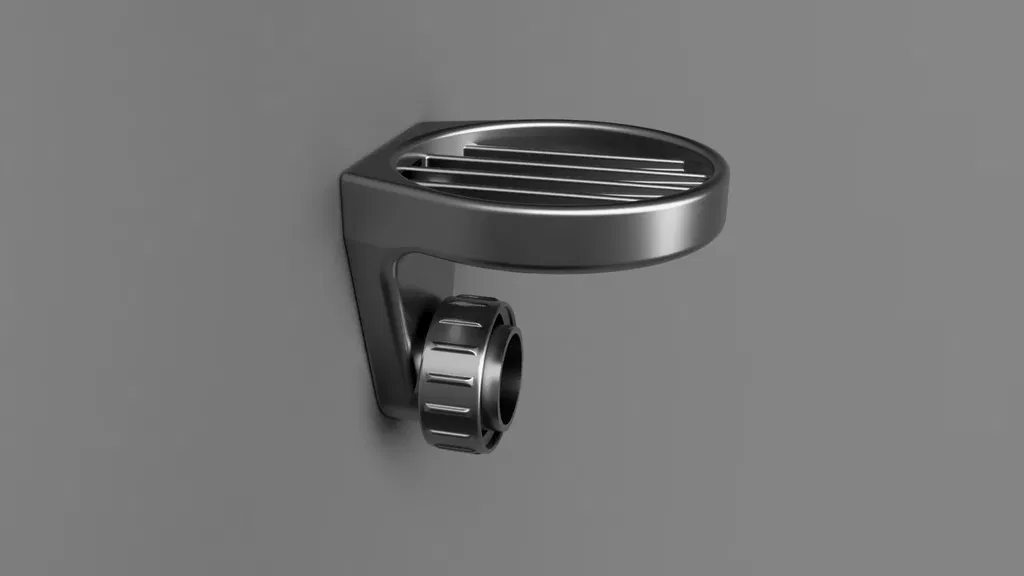

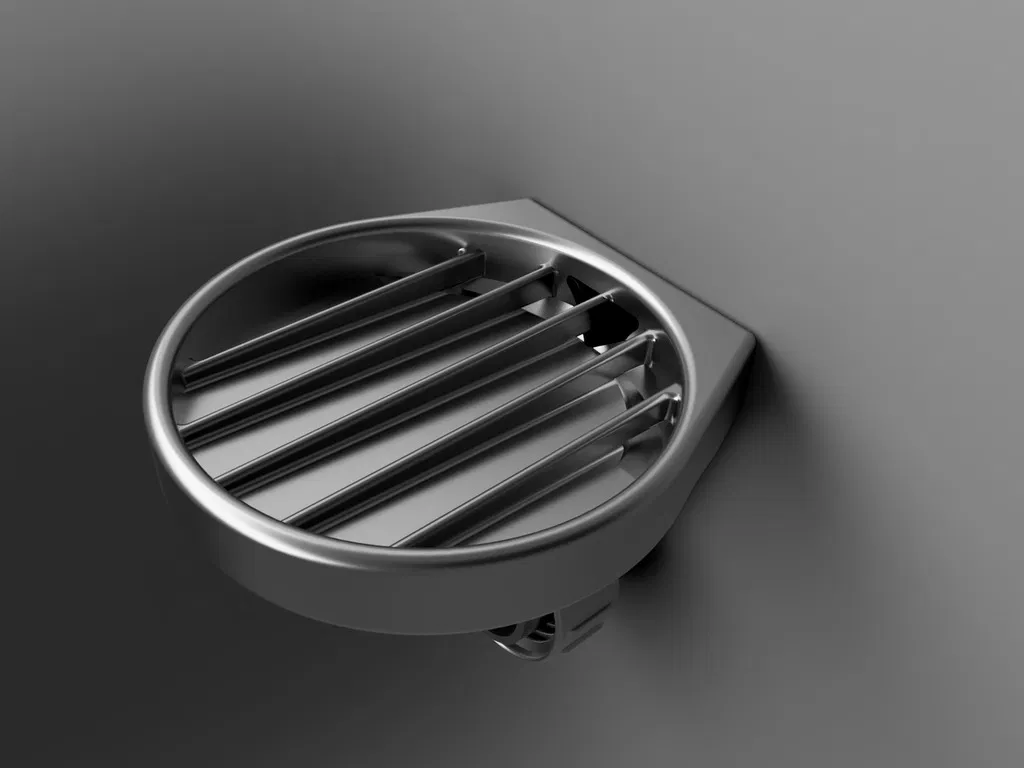

Tôi đã thiết kế sản phẩm này bằng Fusion 360. Tôi đã chụp ảnh các ren và sử dụng tính năng đính kèm canvas để tạo nắp ren. Phần còn lại khá đơn giản. Tôi đã có một chút thú vị khi nghĩ ra thiết kế kênh thoát nước có thể in mà không tạo ra các overhang quá nhiều.

Mục tiêu là một bản in duy nhất mà không cần xử lý sau khi in, ngoài việc loại bỏ vật liệu support cho nắp và phần trên cùng của khay.
