Giá đỡ dao X-acto cho Gridfinity

Nếu bạn chỉ sử dụng lưỡi dao #11, tôi đề xuất in thiết kế của kaspertulstrup (https://than.gs/m/67913), thiết kế này thực sự đã truyền cảm hứng cho thiết kế này.

Thiết kế của tôi có các tính năng

• giá đỡ cho dao #x-acto giúp lấy dao dễ dàng™,
• 5 ngăn để chứa các bộ lưỡi dao thay thế mới khác nhau,
• một vị trí hiển thị dọc bổ sung cho các lưỡi dao đang sử dụng,

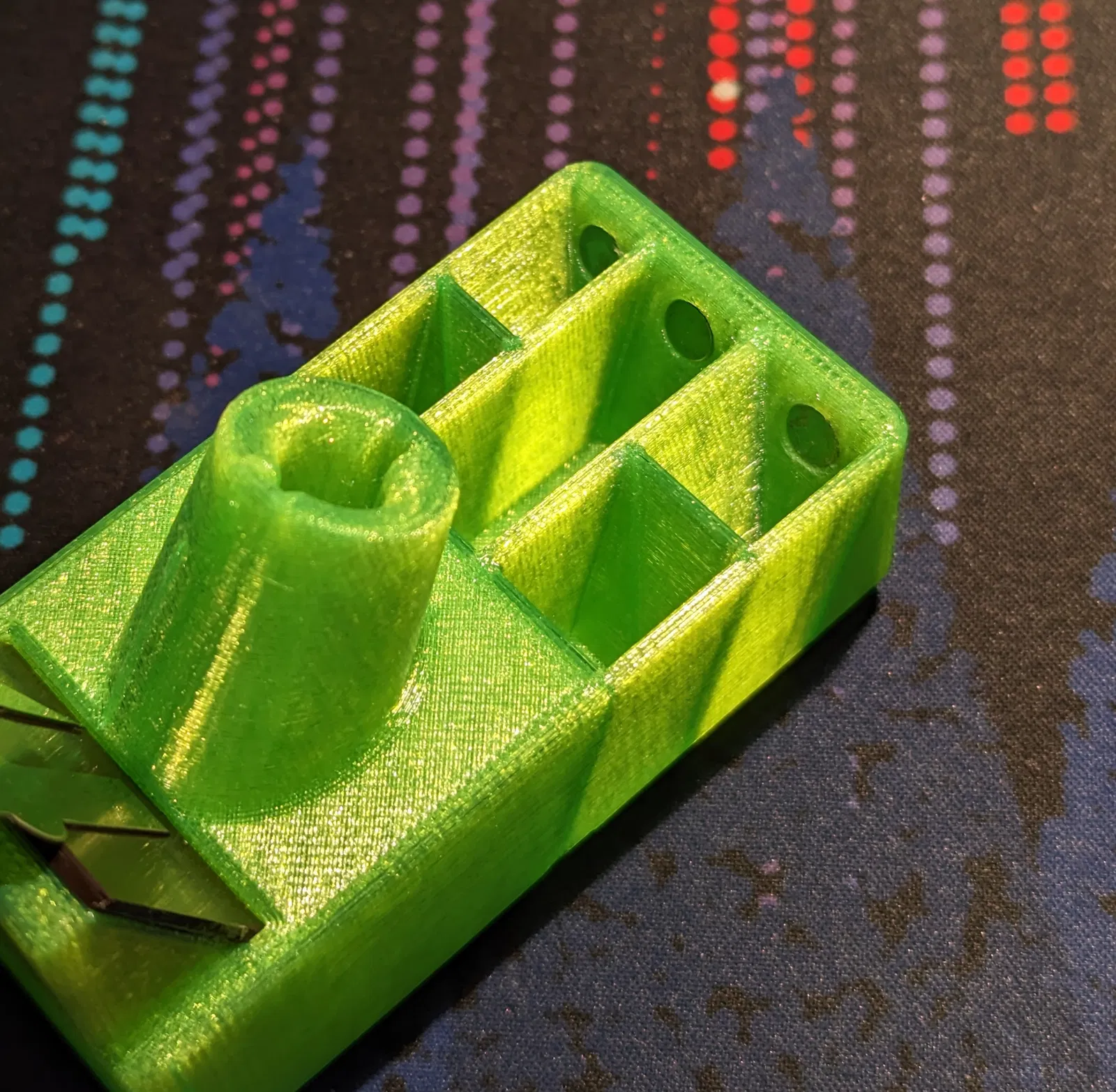

• các khe cắm nam châm để làm cho việc cất giữ lưỡi dao an toàn và tiện lợi hơn một chút.

Các biến thể mô hình

Có các tùy chọn khác nhau có hoặc không có khe cắm nam châm và không có vị trí hiển thị - vị trí hiển thị không có nam châm có thể được gắn một dải nam châm như trong ảnh được giới thiệu.

Các ngăn được thiết kế để phù hợp với một loạt các lưỡi dao tùy ý (nhọn hơn, hẹp hơn, rộng hơn, phẳng hơn, v.v.) - nếu bạn có một bộ lưỡi dao cụ thể mà bạn sử dụng, bạn có thể dễ dàng sửa đổi thiết kế và điều chỉnh các ngăn cho phù hợp với nhu cầu của bạn.

Trong trường hợp bạn muốn một sự kết hợp tính năng nhất định hoặc một số điều chỉnh đơn giản không có trong các mô hình đã tải lên và bạn không thể tự làm việc với dự án Fusion 360, hãy để lại bình luận với yêu cầu và tôi sẽ xem có thể làm gì :)

Khác biệt so với ảnh chụp

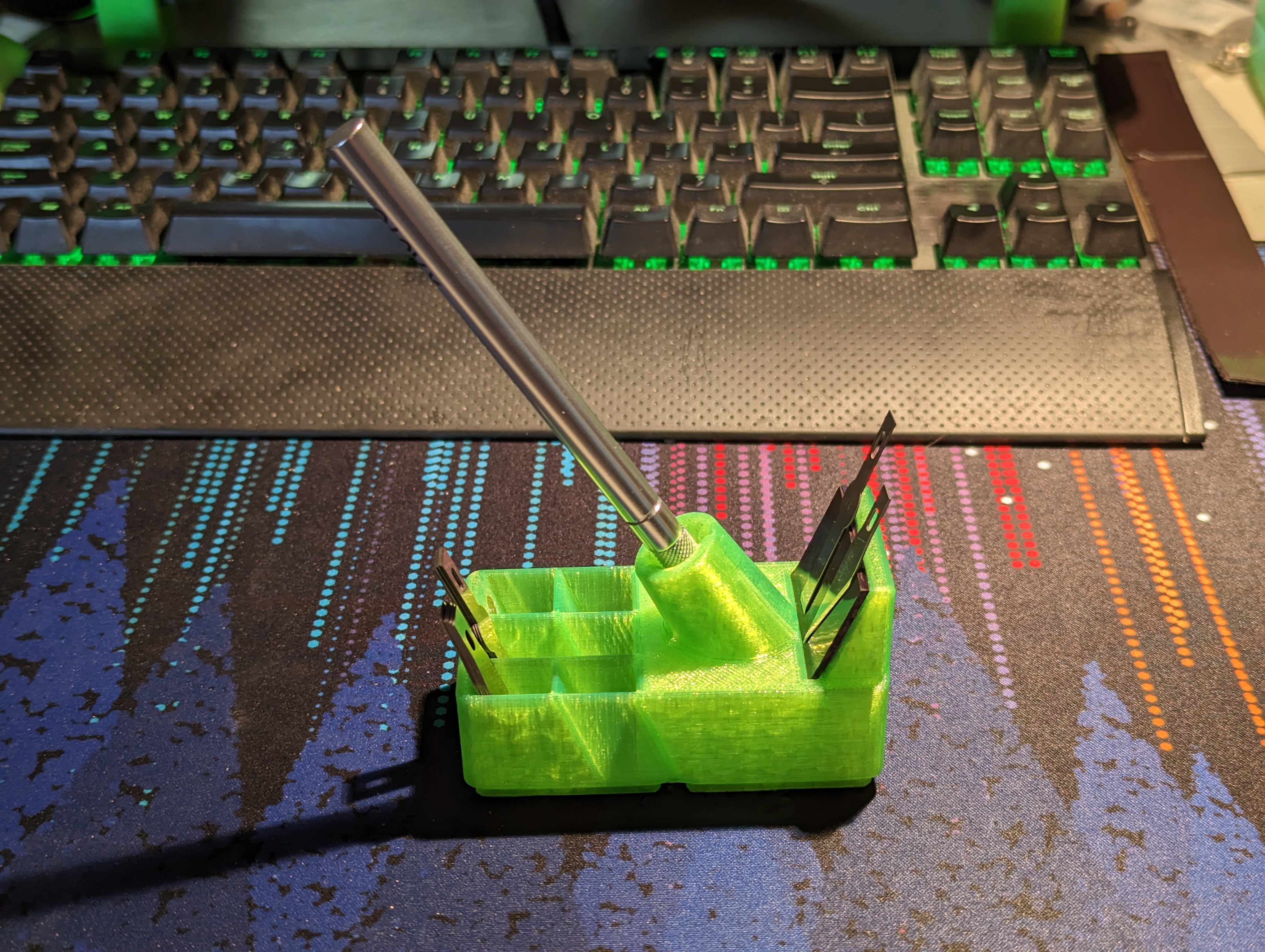

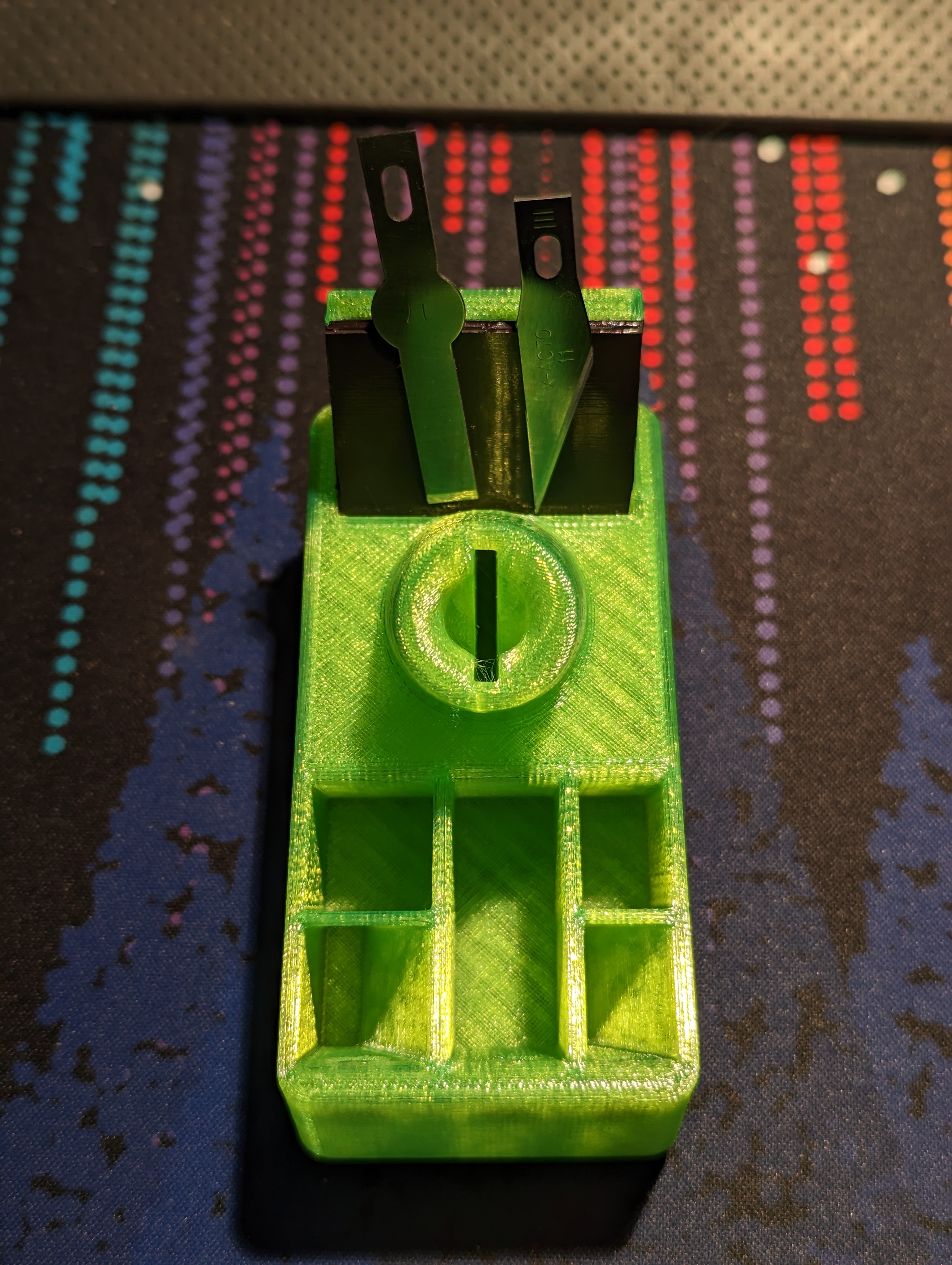

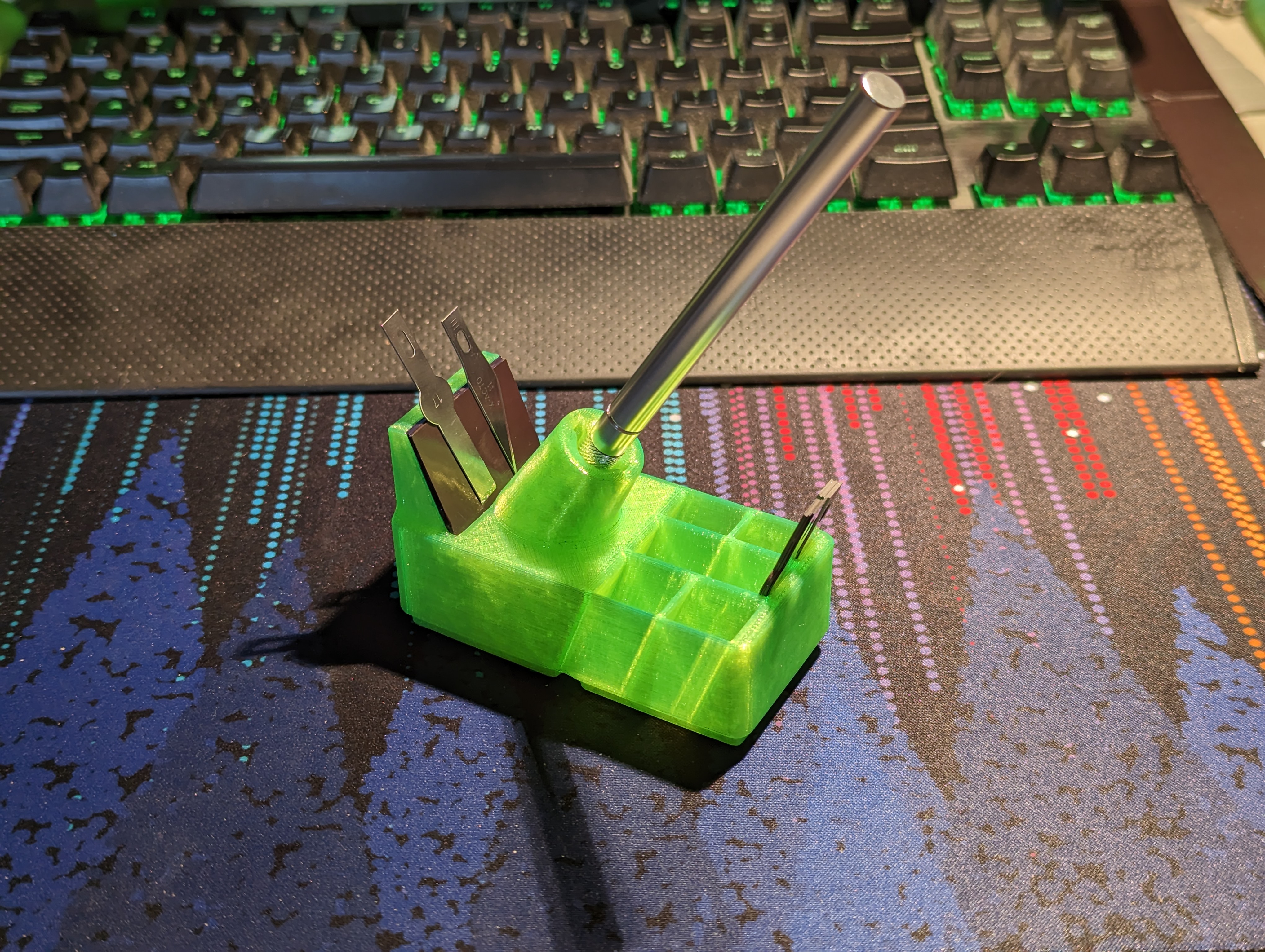

Sau khi tự in mô hình (được hiển thị trong ảnh), tôi đã thực hiện một vài chỉnh sửa đối với các mô hình. Các ngăn đựng lưỡi dao thay thế được dịch chuyển về phía sau để loại bỏ lưỡi dao nhô ra khỏi phạm vi 1x2, điều chỉnh ngăn phía trước bên phải để vừa với lưỡi dao #11 tốt hơn. Tay cầm nghiêng 60° và vẫn nhô ra khỏi phạm vi 1x2 nhưng tôi không thấy đó là vấn đề vì nó ở vị trí khá cao.

(Được thiết kế dựa trên template của Zack Freedman dành cho các khối Gridfinity) (Lưu ý rằng các lỗ ở dưới cùng không có lỗ cho vít mà thay vào đó là nam châm)
