Filament Swatch Re-Remix

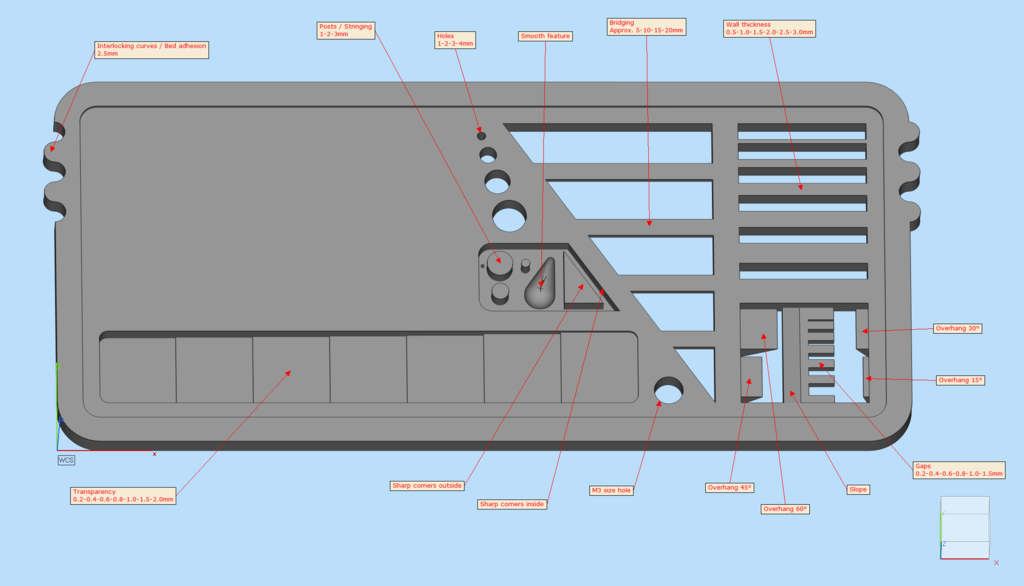

Đây là phiên bản mới của Filament Swatch Remix mà tôi đã làm với một số bài kiểm tra tra tấn mini đã cập nhật và nghĩ rằng cũng nên chia sẻ ở đây. In một mẫu sợi nhựa (filament swatch) và xem máy in của bạn xử lý sợi nhựa đó như thế nào. Tôi thực sự thích Filament Swatch Remix (bản gốc trên Thingiverse), nhưng có một số điểm nhỏ tôi cảm thấy cần chỉnh sửa (ví dụ: hình dạng quả cầu dường như không lát cắt (slice) đúng cách). Vì bản gốc là tệp SketchUp nên tôi đã vẽ lại Filament Swatch từ đầu trong Fusion360, thêm dấu ấn của riêng mình. Kích thước vật lý giống hệt như mẫu tôi đã dựa trên đó, vì vậy mẫu này vẫn sẽ vừa với các hộp và thùng chứa đồ lưu trữ hiện có trên Thingiverse, hoặc hộp được thiết kế đặc biệt cho mẫu này tại đây: . Các tính năng: * Kiểm tra độ dày/độ trong suốt

• Kiểm tra góc nhô (overhang)
• Kiểm tra các khoảng trống (gaps)
• Kiểm tra độ dày thành
• Kiểm tra đường kính lỗ
• Lỗ cho vít M3
• Kiểm tra đường kính cột trụ, cũng đóng vai trò là bài kiểm tra độ râu (stringing)
• Kiểm tra góc nhọn bên trong và bên ngoài
• Một tính năng mượt
• Một tính năng dốc

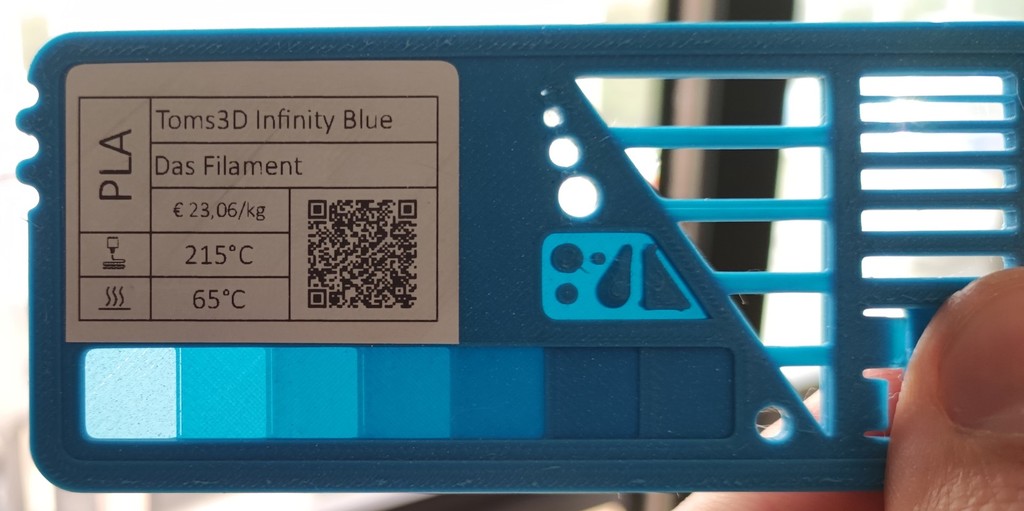

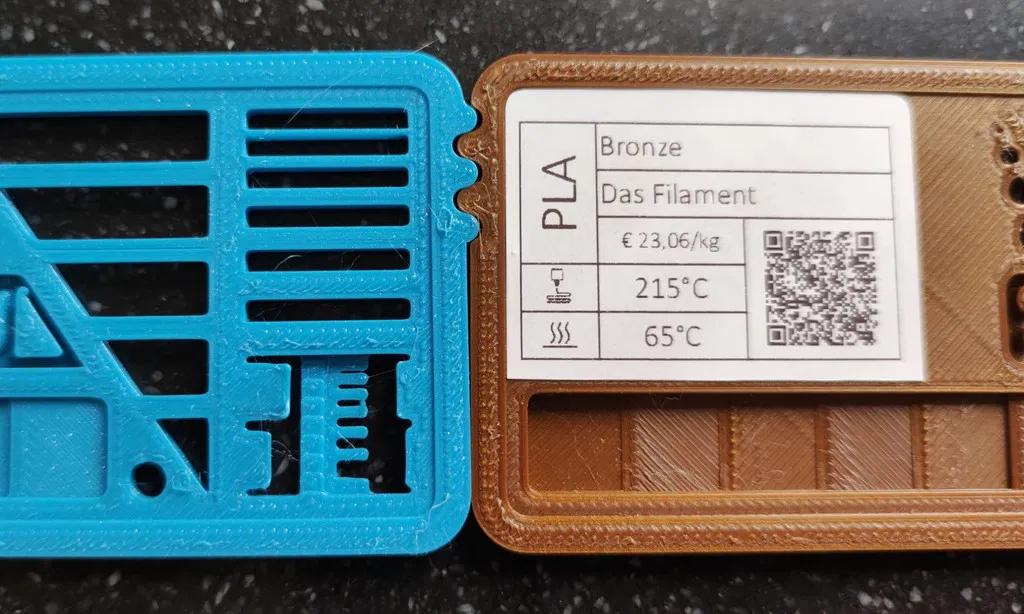

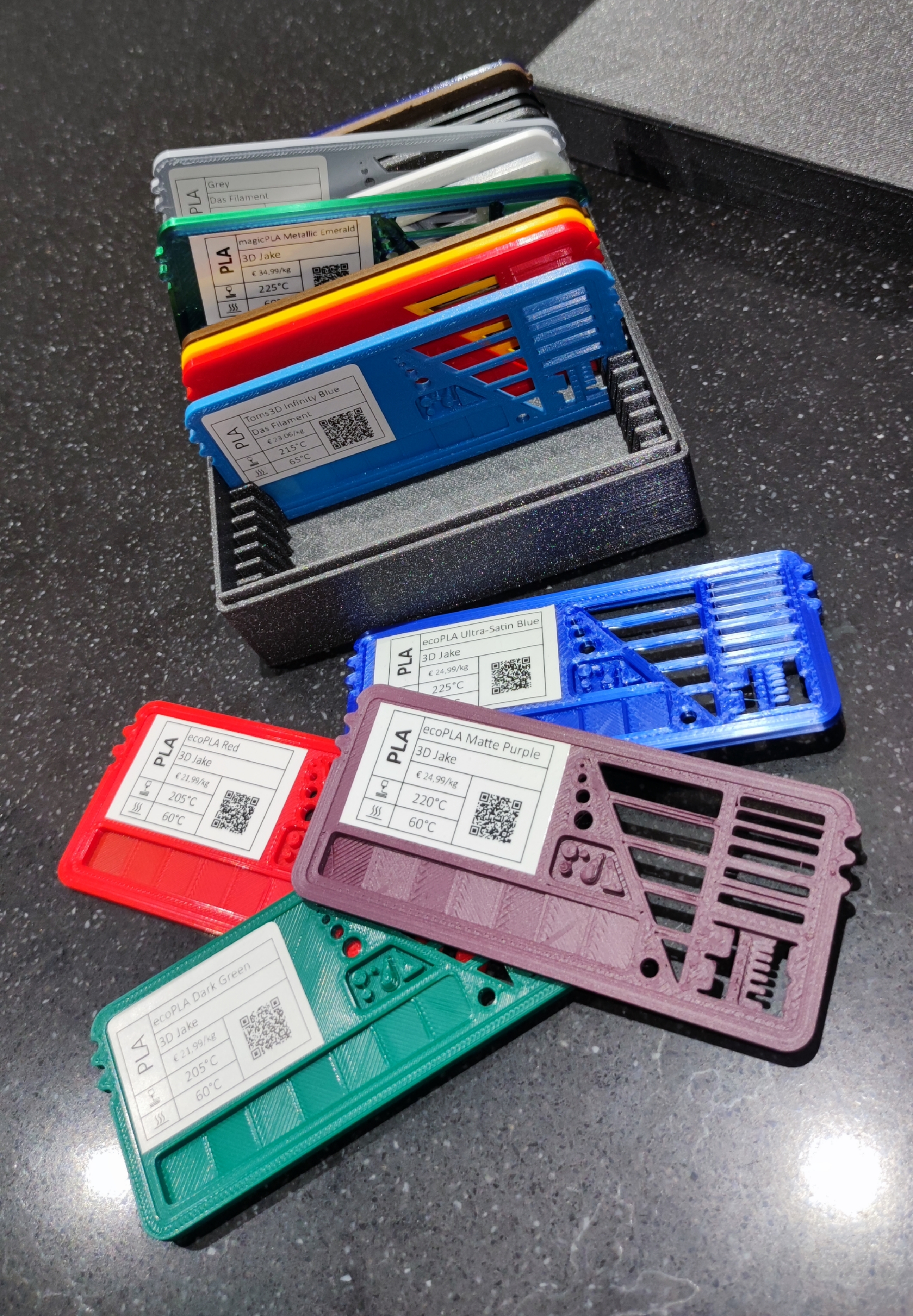

• Các tính năng tay cầm ở hai bên cũng đóng vai trò là bài kiểm tra độ bám dính trên bàn in (bed adhesion). Giờ đây, nó cũng có thể đặt một mẫu khác bên cạnh như một bài kiểm tra dung sai hoặc chỉ đơn giản là để nghịch với chúng :) Tất nhiên, những bài kiểm tra tra tấn này không thể so sánh với một bài kiểm tra tra tấn thực sự, nhưng ít nhất cũng nên đưa ra một số chỉ dẫn. Chiều cao lớp in lý tưởng là 0.1mm nhưng 0.2mm cũng hoạt động tốt. Thành thật mà nói, tôi thường sử dụng 0.2mm. Để kiểm tra độ trong suốt thực sự, hãy sử dụng 100% độ điền đầy (infill). Nếu không quan trọng, tôi in với 15% dạng tổ ong (honeycomb). Nhãn & những thứ khác... Bản sao độ phân giải cao của chú giải: https://bit.ly/filament_swatch_legend Mẫu nhãn (Brother P-Touch DK11208 hoặc tương thích): https://bit.ly/filament_swatch_label Bạn cũng có thể sử dụng nhãn Excel được đề cập ở đây: https://www.thingiverse.com/thing:4695346 hoặc chỉ cần nhãn Dymo... Là hộp đựng, tôi đã in cái này: https://www.thingiverse.com/thing:4670035 - nhưng đây là một cái thậm chí còn tốt hơn mà tôi vẫn cần in: Vui lòng lưu ý rằng tệp Fusion 360 đã được bao gồm, nhưng nó sử dụng các phương pháp thiết kế không phải lúc nào cũng tốt nhất ;) Danh mục: Kiểm tra In 3D
