Móc khóa Franco

cập nhật: cấu hình in mới (0.15mm) làm tăng thời gian in nhưng cải thiện đáng kể độ tin cậy.

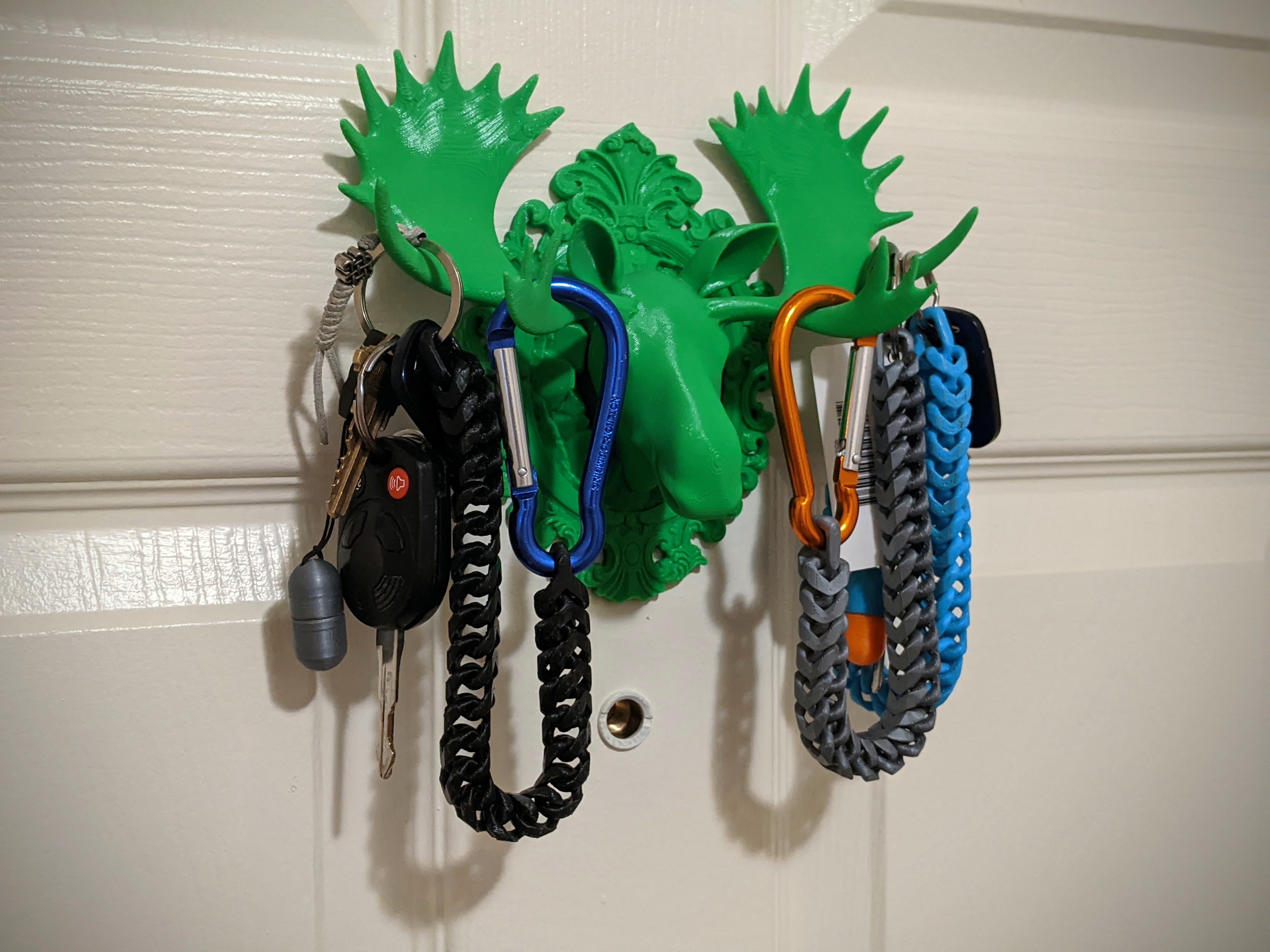

Tất cả bắt đầu với chiếc móc khóa paracord mà tôi có trước khi có máy in 3D. Trong vài tuần đầu tiên sau khi có máy, tôi đã háo hức quét môi trường xung quanh để tìm những thứ tôi có thể tái tạo hoặc cải thiện bằng món đồ chơi mới quý giá của mình. Vì vậy, tôi đã hướng mắt đến chiếc móc khóa.

Lúc đầu, tôi đã thử tìm kiếm trên các nguồn mô hình thông thường của chúng tôi (bạn biết đấy, các trang web). Sau đó, tôi đã googled "3d-printed chain" – có rất nhiều cách tiếp cận thú vị với các mô hình dây chuyền và áo giáp xích (còn gọi là "vải in 3D"), nhưng không có cái nào phù hợp với nhu cầu thực tế hoặc thẩm mỹ của tôi.

Vì vậy, tôi đã quyết định tìm kiếm trong lĩnh vực trang sức. Tôi đã tìm kiếm các loại và mẫu dệt dây chuyền, cho những thứ có thể in mà không cần hỗ trợ. Và chính loại móc khóa "Franco" đã khiến tôi chú ý.

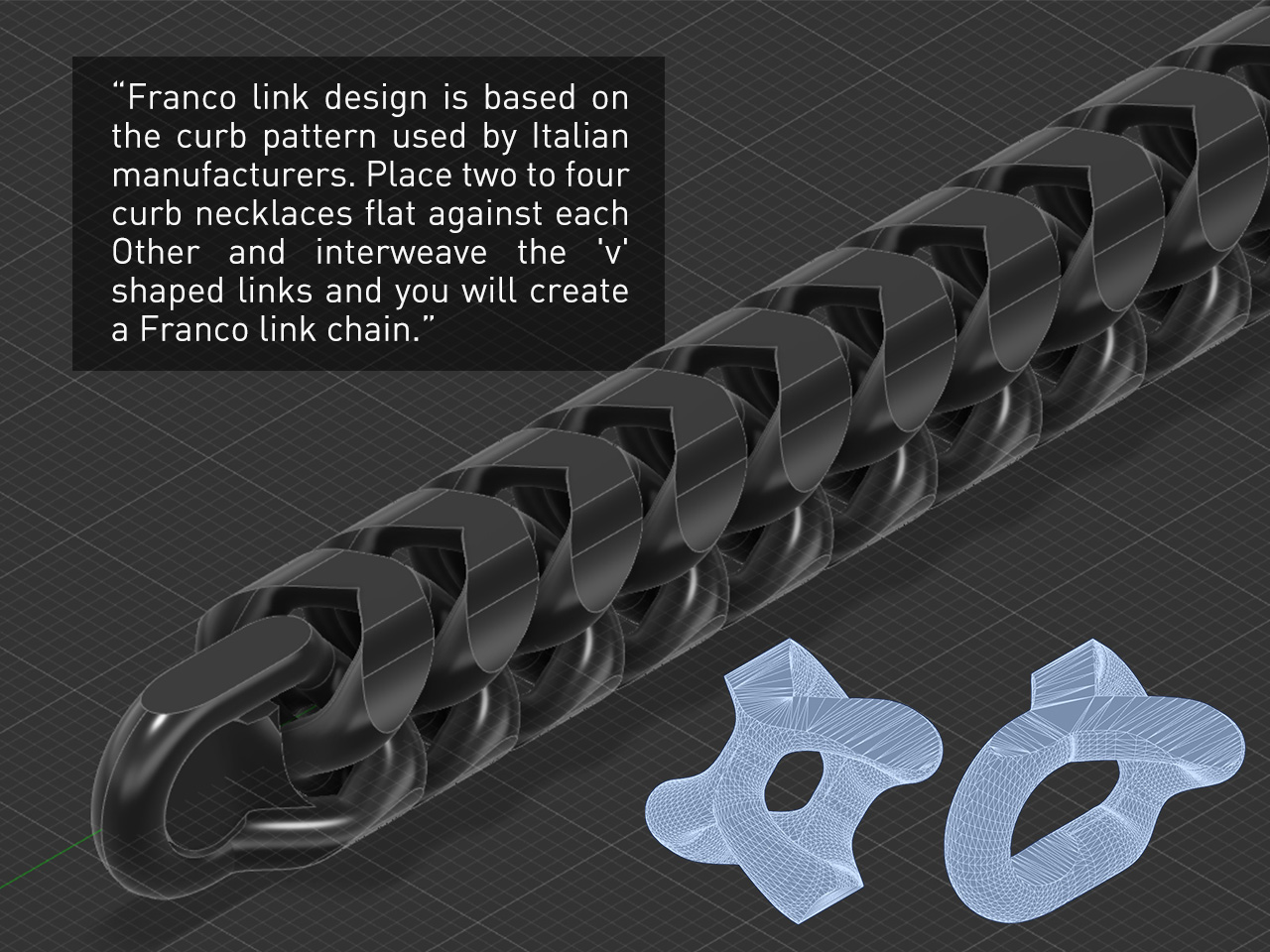

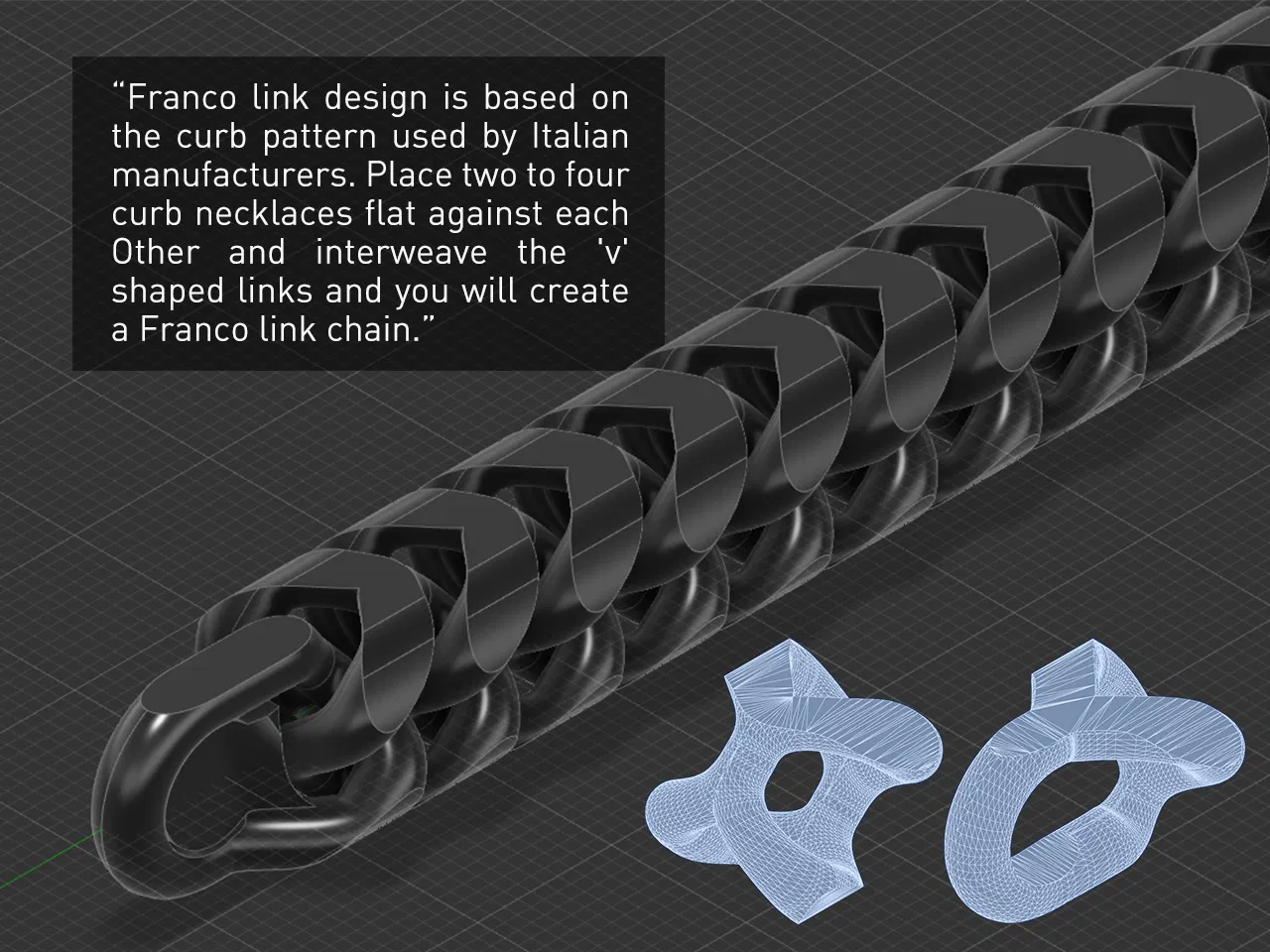

"Thiết kế mắt xích Franco dựa trên họa tiết dây chuyền mà các nhà sản xuất Ý sử dụng. Đặt hai đến bốn dây chuyền phẳng cạnh nhau và lồng các mắt xích hình chữ 'v' vào nhau và bạn sẽ tạo ra một chuỗi mắt xích Franco." - khá đơn giản.

Không cần phải nói, in 3D là một công nghệ tuyệt vời để tạo ra những thứ như thế này. Chiếc móc khóa sẽ xuất xưởng từ bàn in của bạn ở trạng thái lắp ráp hoàn chỉnh.

Lúc đó tôi chưa sử dụng Fusion 360, vì vậy mô hình đầu tiên được tạo trong Cinema 4D, và nó hầu như không linh hoạt sau khi in. Việc tinh chỉnh dung sai giữa các mắt xích và in mẫu thử đã khiến tôi bận rộn trong một thời gian. Nhưng quá trình tạo mẫu này thực sự trở nên nhanh chóng khi tôi chuyển sang mô hình hóa tham số (trong trường hợp của tôi là Fusion 360). Và phải mất một thời gian để làm quen với phần mềm mới trước khi tôi có thể mô hình hóa chiếc móc khóa này trong đó.

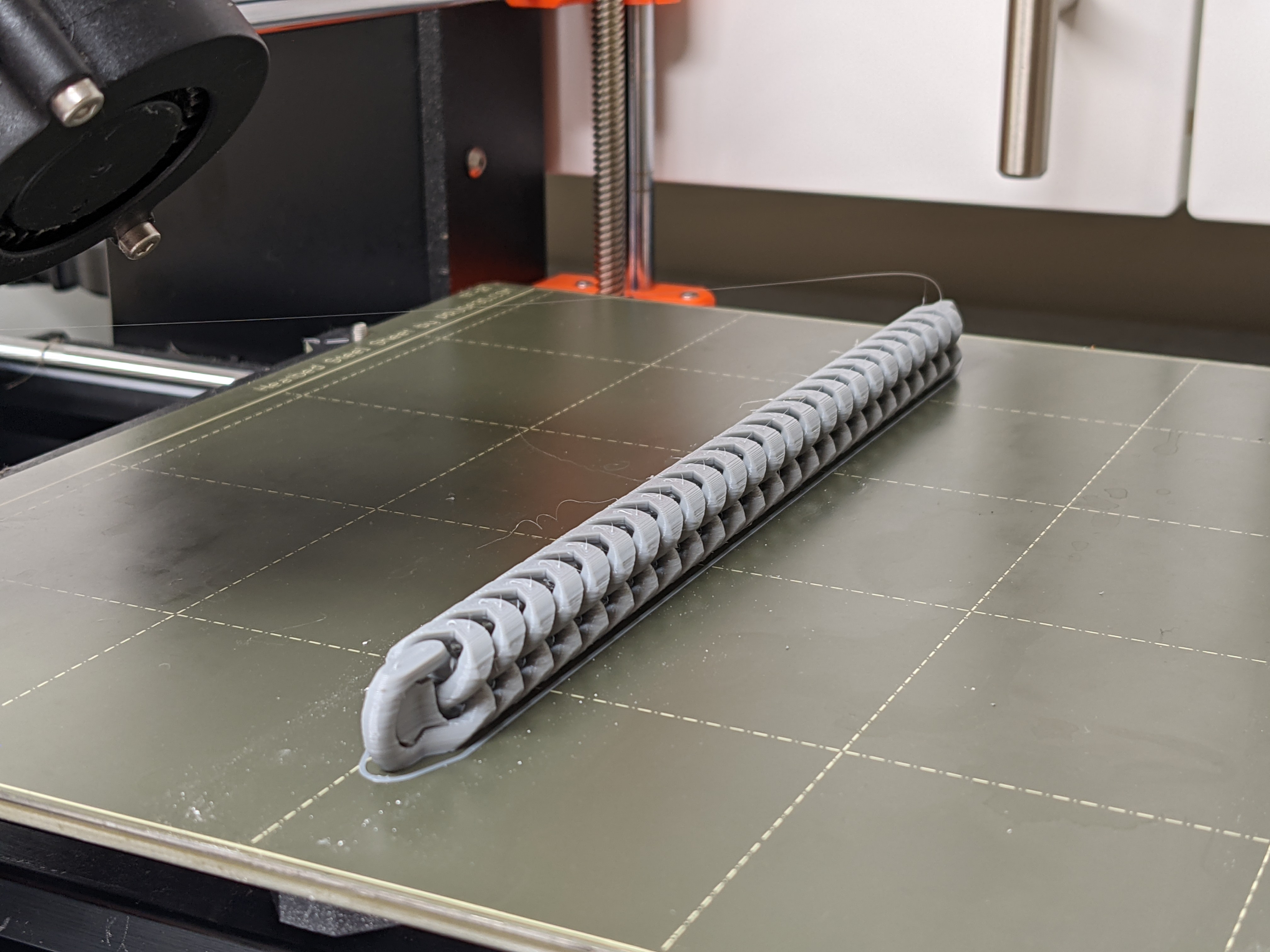

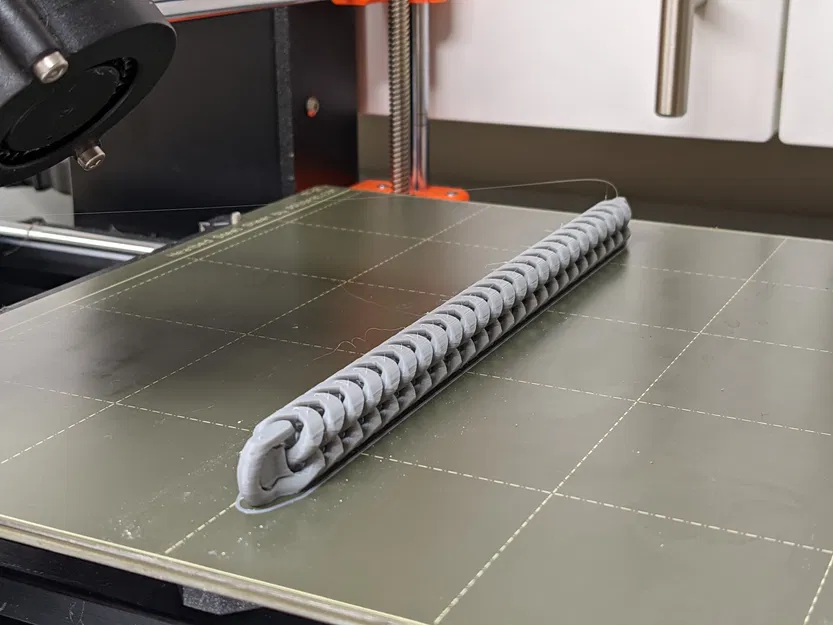

Bây giờ, đây là một bản in khá đơn giản. Hai bộ phận hỗ trợ cần thiết đã được bao gồm trong mô hình. Điều duy nhất bạn cần lưu ý là độ bám dính tốt. Phần "chân váy" có thể là giải pháp cuối cùng của bạn nếu không còn cách nào khác để làm cho nó dính vào bàn in.

Tôi vẫn hy vọng sẽ có được phiên bản in hoàn chỉnh của nó, và dần dần làm việc trên thiết kế carabiner của mình.

Tôi tò mò muốn xem kết quả của bạn.

Hướng dẫn in

Đảm bảo bạn có độ bám dính tốt với bàn in cho cái này. Tôi đã có kết quả tuyệt vời trên tấm PEI nhẵn với keo dán.

Ngoài ra, bạn có thể cần bật tùy chọn "Lift Z" (Z-hop) trong slicer (Cài đặt Filament => Ghi đè Filament). Tôi chưa bao giờ cần cái này trên Prusa, nhưng nó đã giúp ích trên máy in Creality.

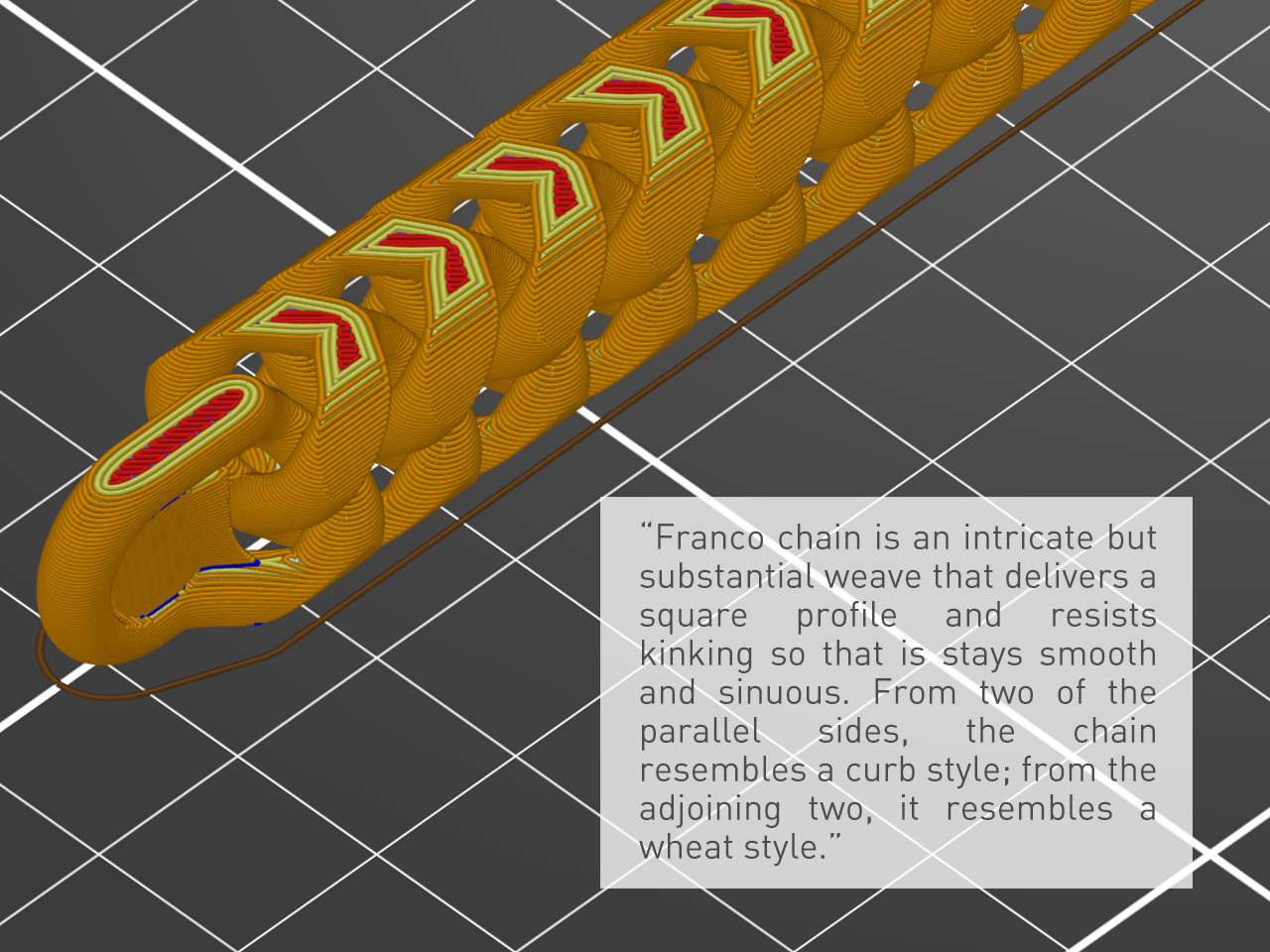

Đừng quên bật "ironing" nếu phiên bản slicer của bạn đã hỗ trợ (các bản in trong ảnh là không có 'ironing').
