Khung Kẹp Microbit v2

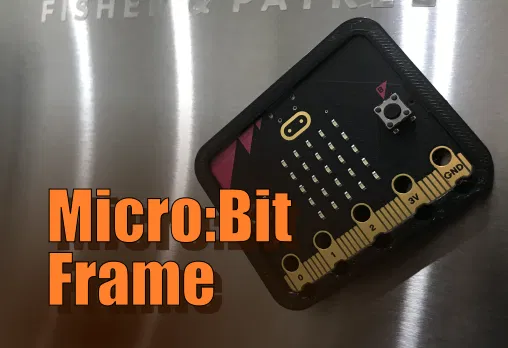

Một thiết kế đơn giản, in nhanh, ra đời từ nhu cầu bảo vệ ở mức độ nhất định cho công cụ giáo dục chăm chỉ này khi di chuyển đến và đi từ trường học. Thêm vào đó, ai lại không muốn có một chiếc Micro:Bit trên tủ lạnh hoặc bảng trắng của mình?

Thiết kế

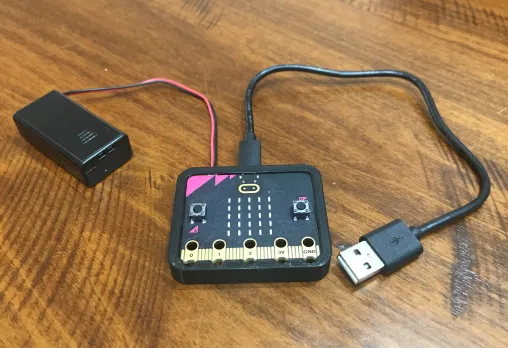

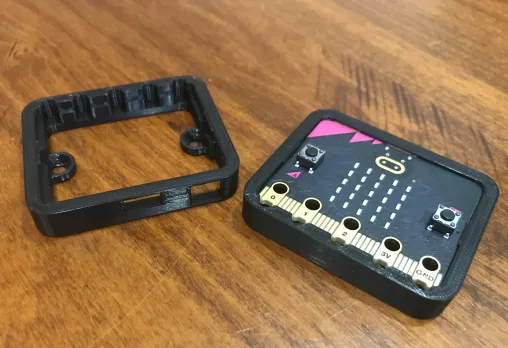

Thiết kế là một khung kẹp đơn giản cho Micro:Bit v2. Nó có các khe hở cho cáp USB và nguồn, cùng các đầu nối kẹp cá sấu. Thiết kế cũng cung cấp các tùy chọn để gắn bằng vít hoặc nam châm. Thiết kế hoạt động tốt với cáp USB đi kèm trong bộ Go-kit, nhưng nếu phích cắm trên đầu nối cáp USB của bạn hơi ngắn, thì có lẽ hãy cân nhắc bật tùy chọn "rãnh" cho cáp USB.

Nguồn OpenSCAD đã được cung cấp (cũng như các tệp thiết kế và gcode), vì vậy bạn sẽ có thể dễ dàng tùy chỉnh thiết kế cho nhu cầu của mình nếu cần. Hy vọng các tham số thiết kế và chú thích mã tự giải thích.

Thiết kế được cung cấp khá nhẹ (khoảng 8g), in nhanh (khoảng 50 phút trên máy Mini+ của tôi) và tiết kiệm sợi nhựa (~2.6m), vì vậy câu hỏi chính là; có rãnh hay không có rãnh?

Mẹo

1. Thử phiên bản nam châm nếu bạn cần truy cập nút đặt lại sau khi Microbit được gắn. Việc nhấn nút đặt lại hơi khó khăn trên phiên bản gắn vít sau khi Microbit đã được cài đặt.
2. Phiên bản nam châm yêu cầu 2 nam châm tròn 10 x 2 mm, chỉ cần đặt chúng vào bản in khi tạm dừng và tiếp tục in.
