NEO THANG - Phụ kiện làm mát cho Ender NEO

CÁI NEO THANG!

-Các mẫu đã sửa 02-05-2023, xem phần mô tả trong bình luận.

-Phiên bản có ngàm cho ốc ren đồng 3mm 02-24-2023

-Thêm ngàm ốc V2 và ốc ren nóng chảy 2-29-2023. Tôi đã sửa lỗi độ dày thành mỏng gây ra các lỗ hổng với một số phần mềm cắt lát (vui lòng cho tôi biết nếu tôi bỏ sót bất cứ điều gì, phần mềm cắt lát của tôi hoạt động tốt trước khi chỉnh sửa). Tôi đã làm lớn hơn các cổng làm mát linh kiện để tăng luồng khí, nhưng chúng giờ đây gần bộ phận làm nóng hơn (khả năng nóng chảy cao hơn với PLA). Tôi đã tinh chỉnh dựa trên phản hồi, vì vậy vui lòng cho tôi biết liệu tôi có thể làm cho nó tốt hơn không!

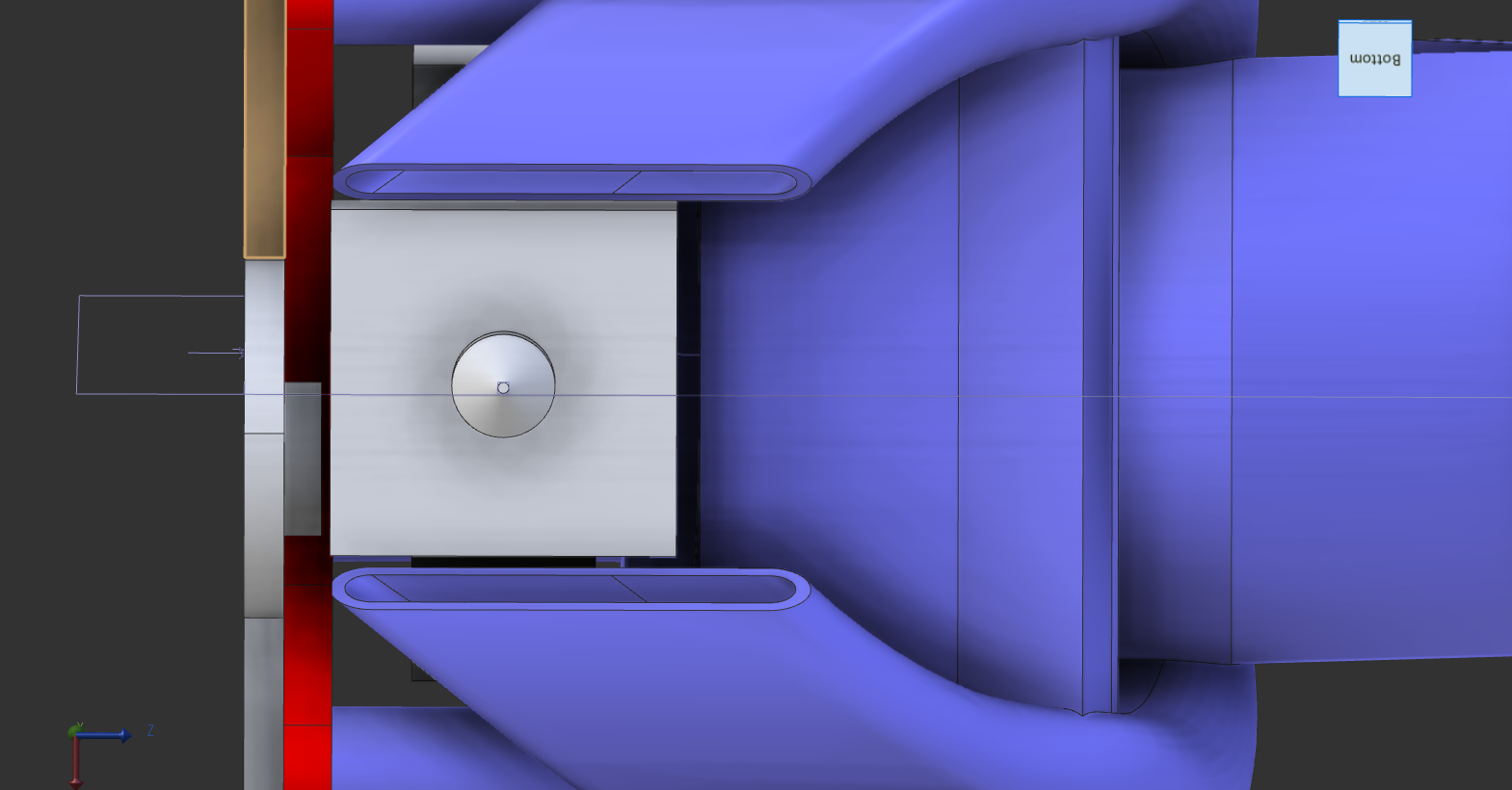

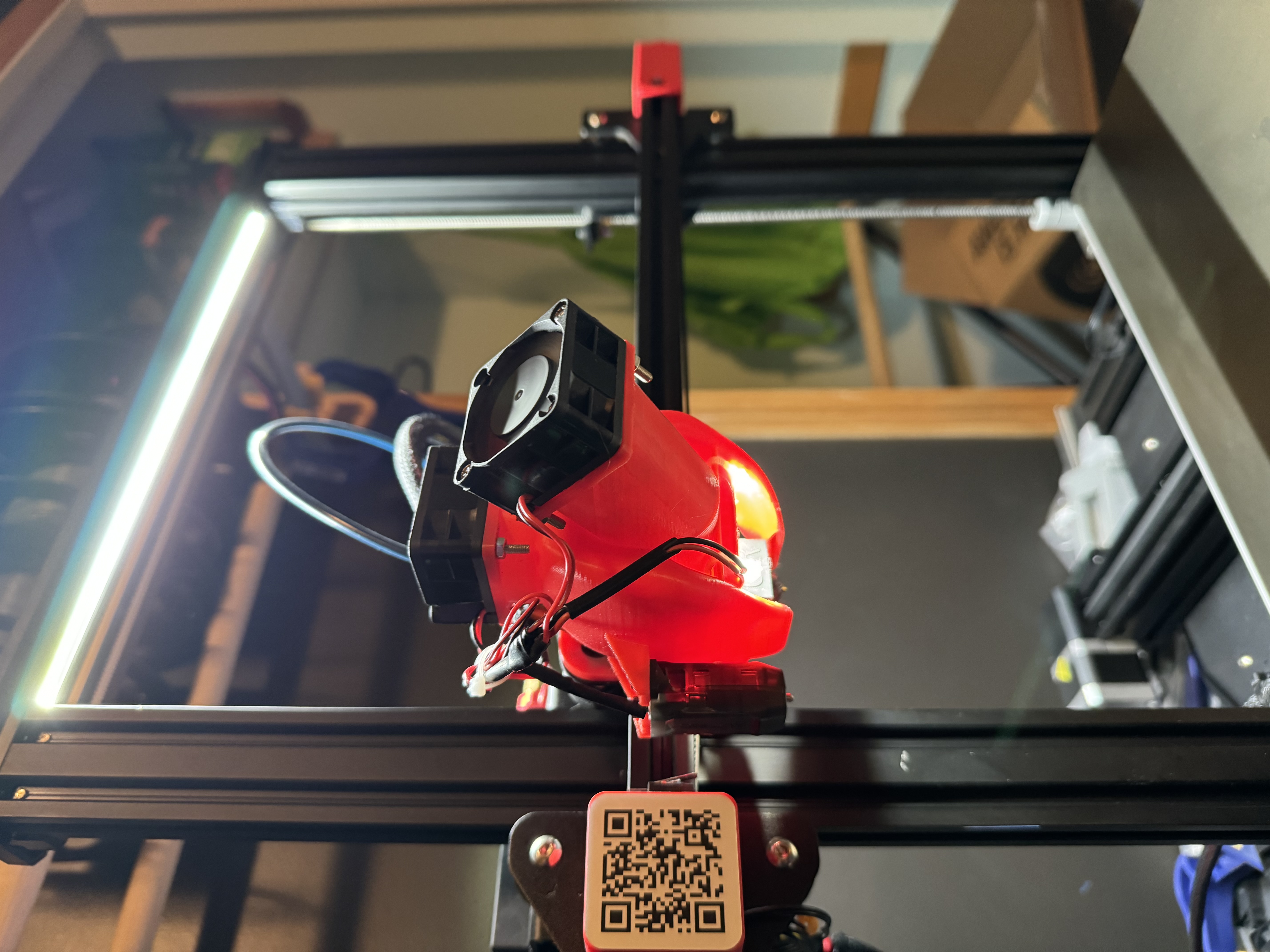

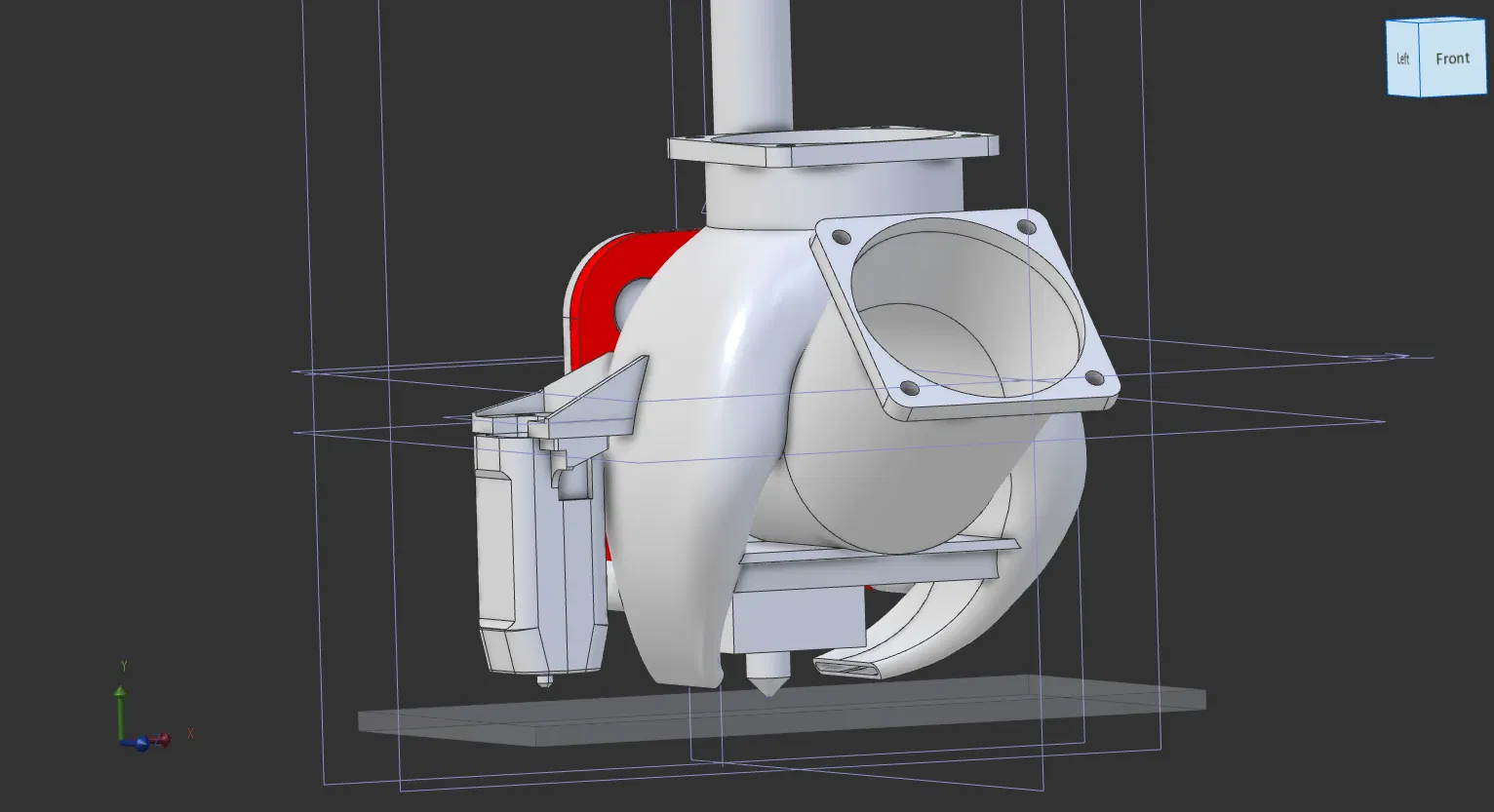

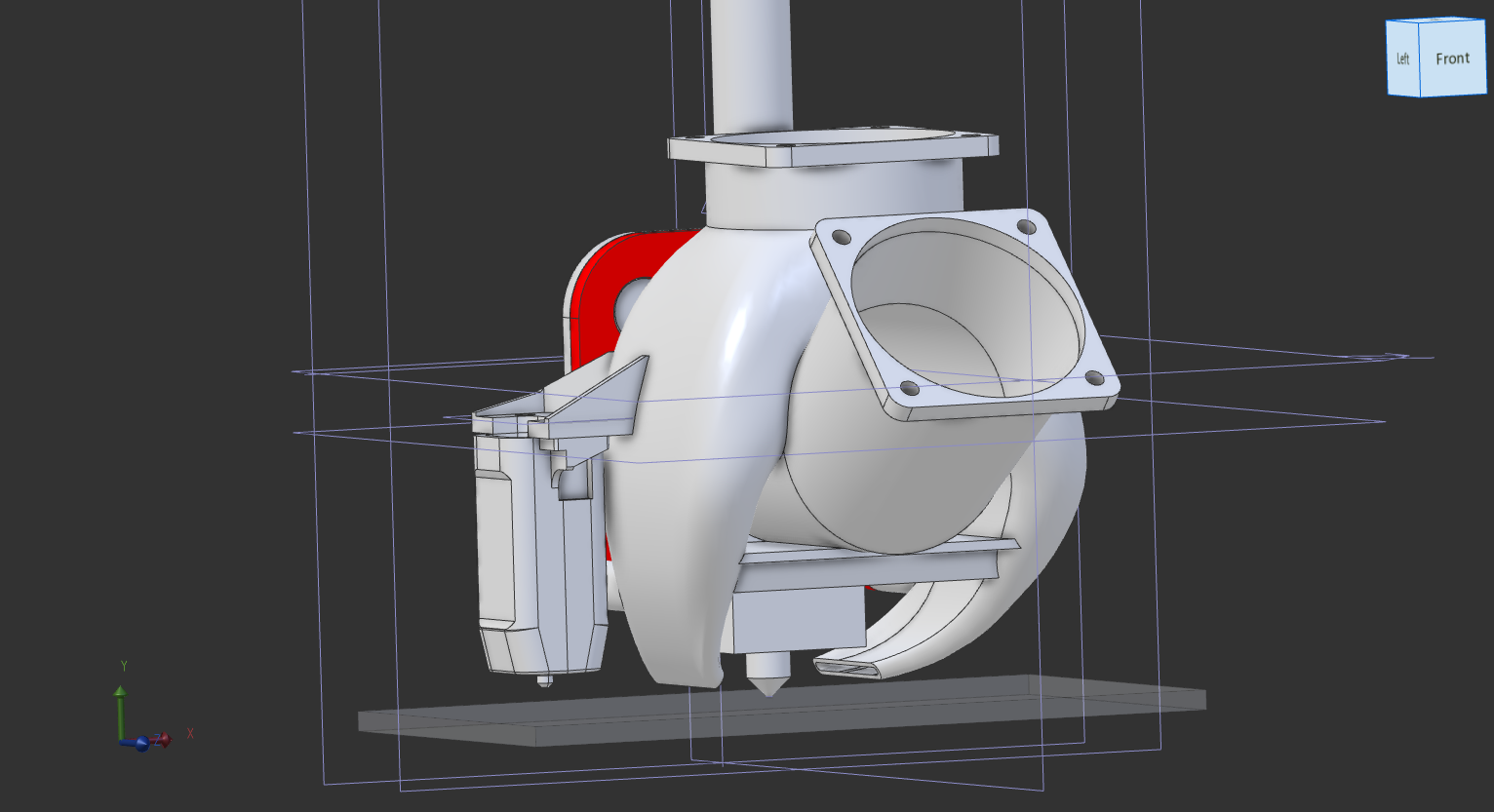

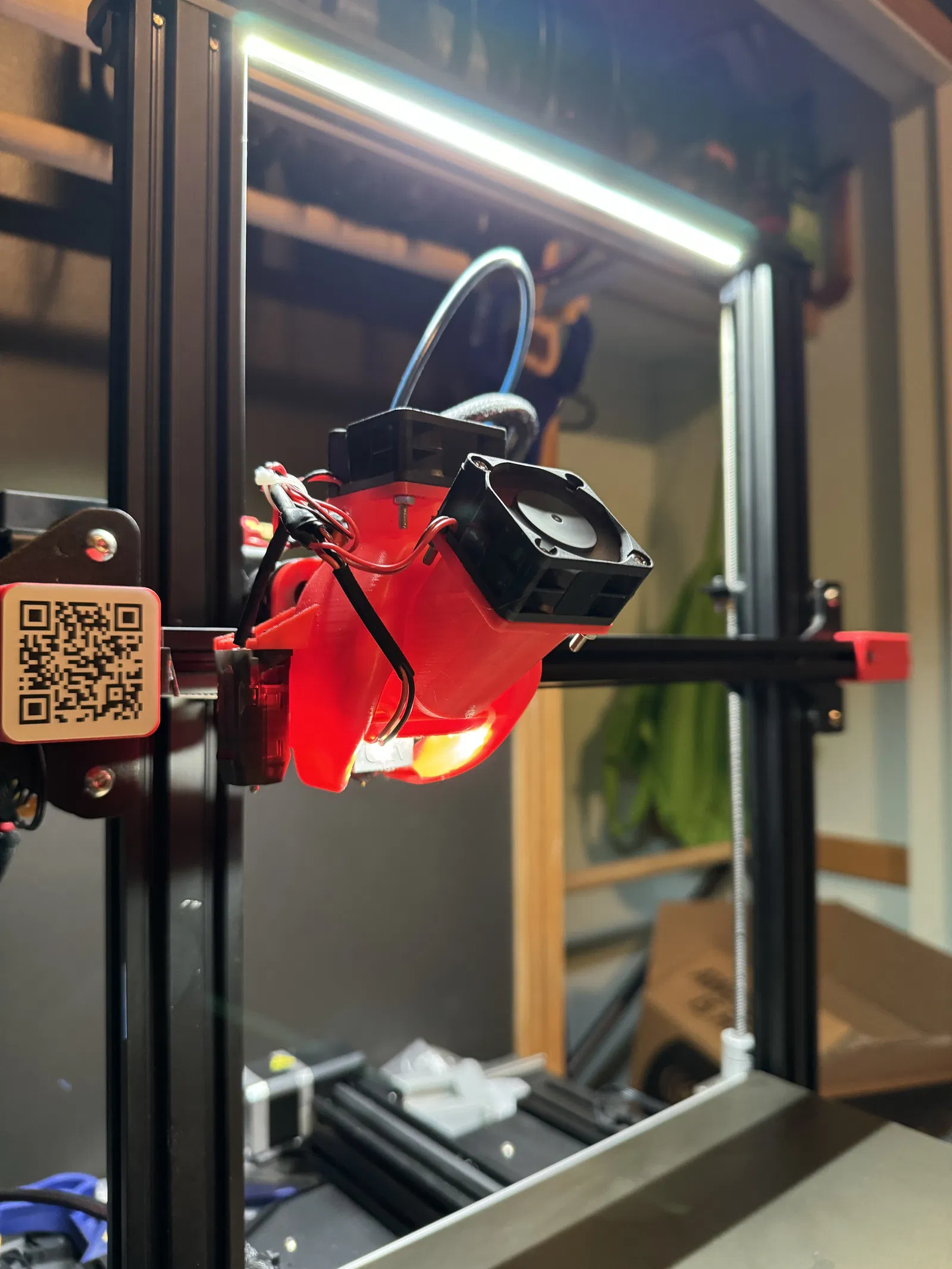

-Thêm V3 03-13-2023 (quên đổi tên tệp khi sửa đổi, ghi là V2 nhưng thực tế là V3). Tôi đã làm cho các cổng làm mát lớn hơn nhiều và đẩy chúng về phía trước để làm mát tốt hơn cho mặt trước của đầu phun. Hình ảnh với thân làm mát màu tím cho thấy kích thước và vị trí cổng làm mát mới so với đầu phun. Đây là phiên bản tôi đang sử dụng trên máy in của mình, được thấy trong một trong những bức ảnh (sợi nhựa màu đỏ) và nó rất tuyệt vời để làm mát. Tôi đã thực hiện một số bản in tuyệt vời với các đường kẻ lơ lửng trên không trung.

-Xóa V1 khỏi danh sách 03-14-2023 vì V2 và V3 cần chỗ trống.

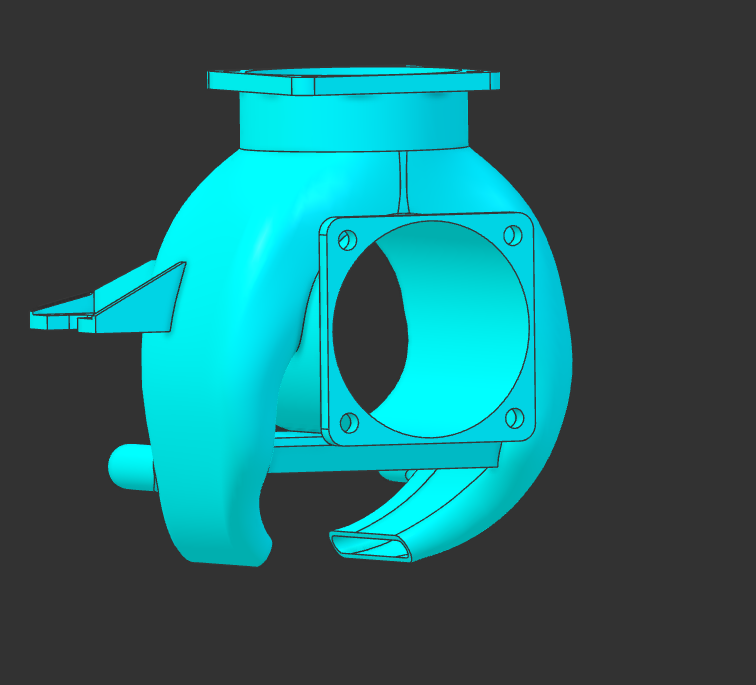

-Thêm V4 01-15-2024 Cổ làm mát nghiêng đã được thay đổi thành thẳng. Nó đã được tinh chỉnh một chút để hy vọng làm cho nó ổn định hơn. Tôi đã cần chạy sửa chữa khi đưa nó vào phần mềm cắt lát của mình nhưng sau đó nó hoạt động tốt. Tôi chỉ còn lại phiên bản sử dụng ốc ren nóng chảy trong phần mềm của mình, tôi sẽ cần chỉnh sửa nó để thay đổi kiểu ngàm và có vẻ như nó không còn cần thiết nữa.

-Phiên bản Spider Hotend với các vị trí ngàm được di chuyển theo chiều dọc. Tôi không có cách nào để kiểm tra điều này, đó là một yêu cầu để di chuyển chúng và tôi đã sử dụng số đo được cung cấp.

-Tôi đã làm một số bộ chuyển đổi để gắn quạt thổi vào các ngàm quạt hướng trục 40mm (các mẫu trên trang mẫu của tôi). Với điều đó, quạt nguyên bản có thể được tái sử dụng. Tuy nhiên, tôi chưa tự mình thử chúng. chỉ muốn cung cấp tùy chọn cho mọi người.

Tôi đã rất hào hứng khi lắp Briss Fang lên máy in của mình. Sau đó, tôi phát hiện ra rằng không có cái nào tồn tại và tôi đọc một bài đăng trên diễn đàn nơi anh ấy nói rằng anh ấy sẽ không làm một cái cho NEO vì đó là một thiết kế lại hoàn toàn. Vì vậy, tôi đã bước ra khỏi vùng an toàn của mình và quyết định tự làm một cái. Tôi đã trải qua nhiều phiên bản và lần lặp lại của thứ này. Tôi đã bao gồm tệp STL Binary và ASCII cũng như tệp step để có nhiều tùy chọn cho phần mềm cắt lát và sửa đổi trong phần mềm CAD.

Rõ ràng là nó lấy cảm hứng mạnh mẽ từ Briss Fang vì tôi nghĩ đó là một thiết kế thanh lịch và quan trọng nhất là có khả năng quan sát đầu phun tuyệt vời. Đây không phải là bản làm lại, nó hoàn toàn được vẽ lại từ đầu dựa trên số đo của Ender 3 MAX NEO của tôi. Cái này sẽ không lắp vừa bất kỳ máy in nào ngoài dòng NEO và tôi thậm chí còn không thể xác minh điều đó (một số người tốt bụng đã chia sẻ rằng nó sẽ vừa với bất kỳ Ender NEO nào).

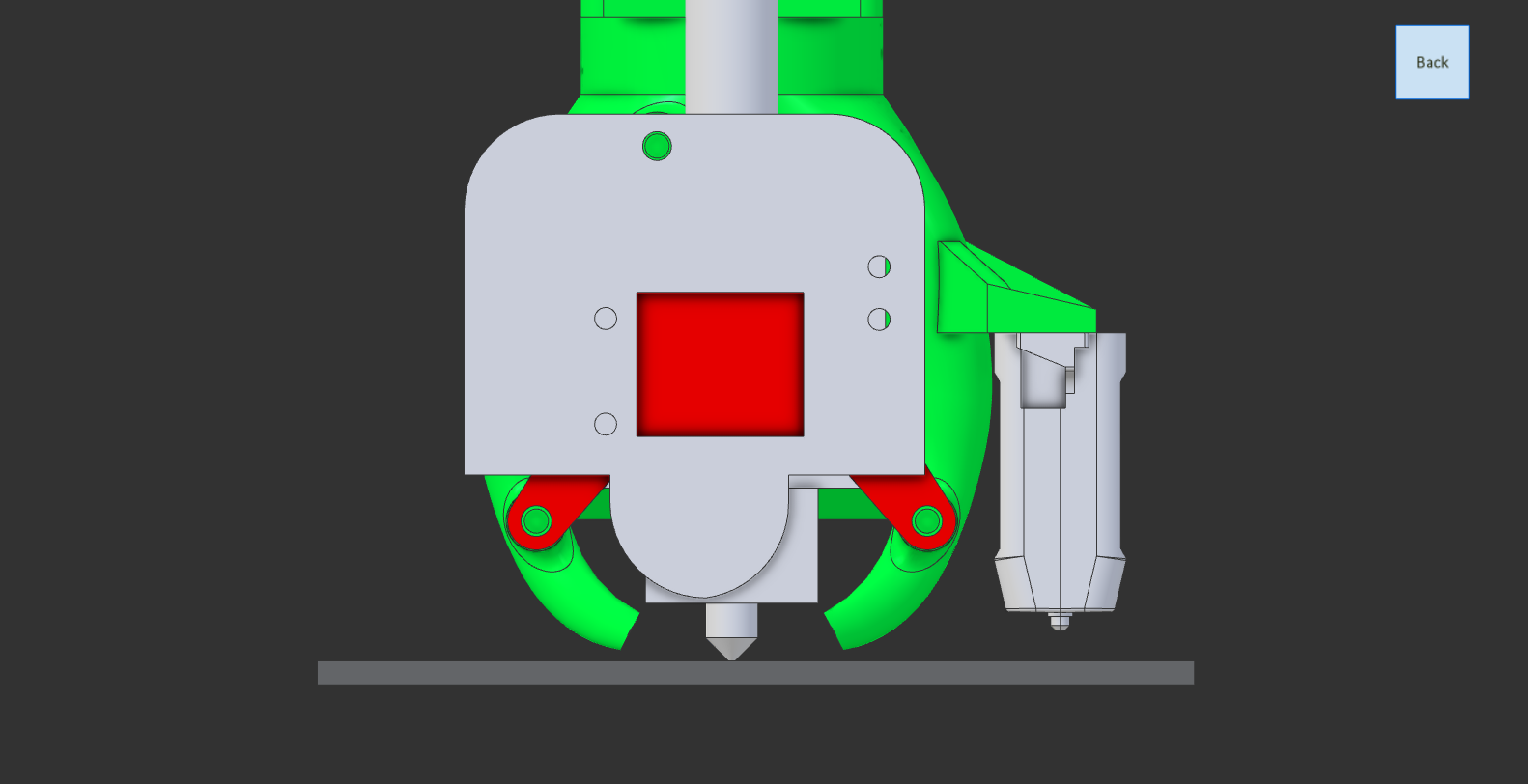

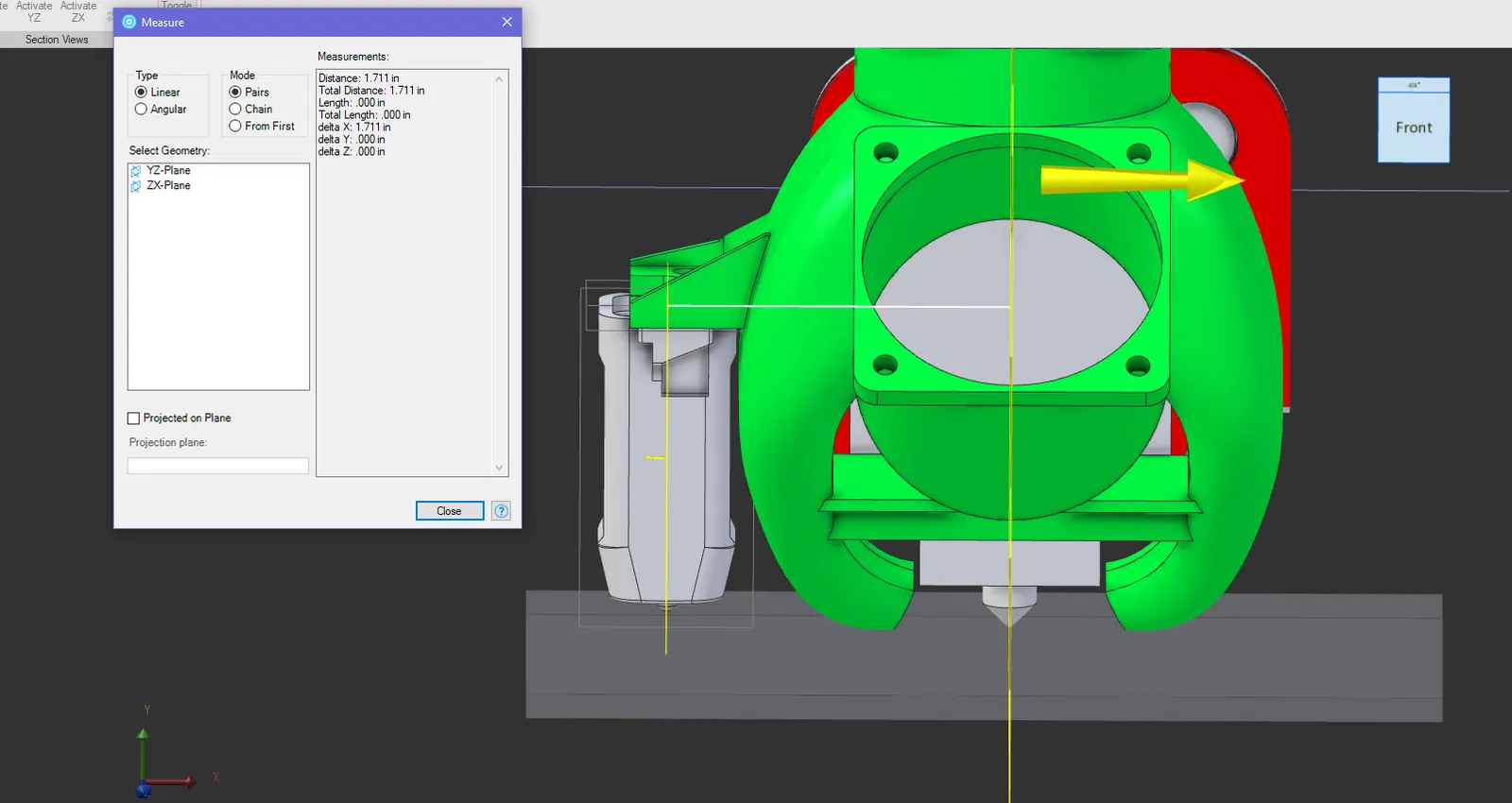

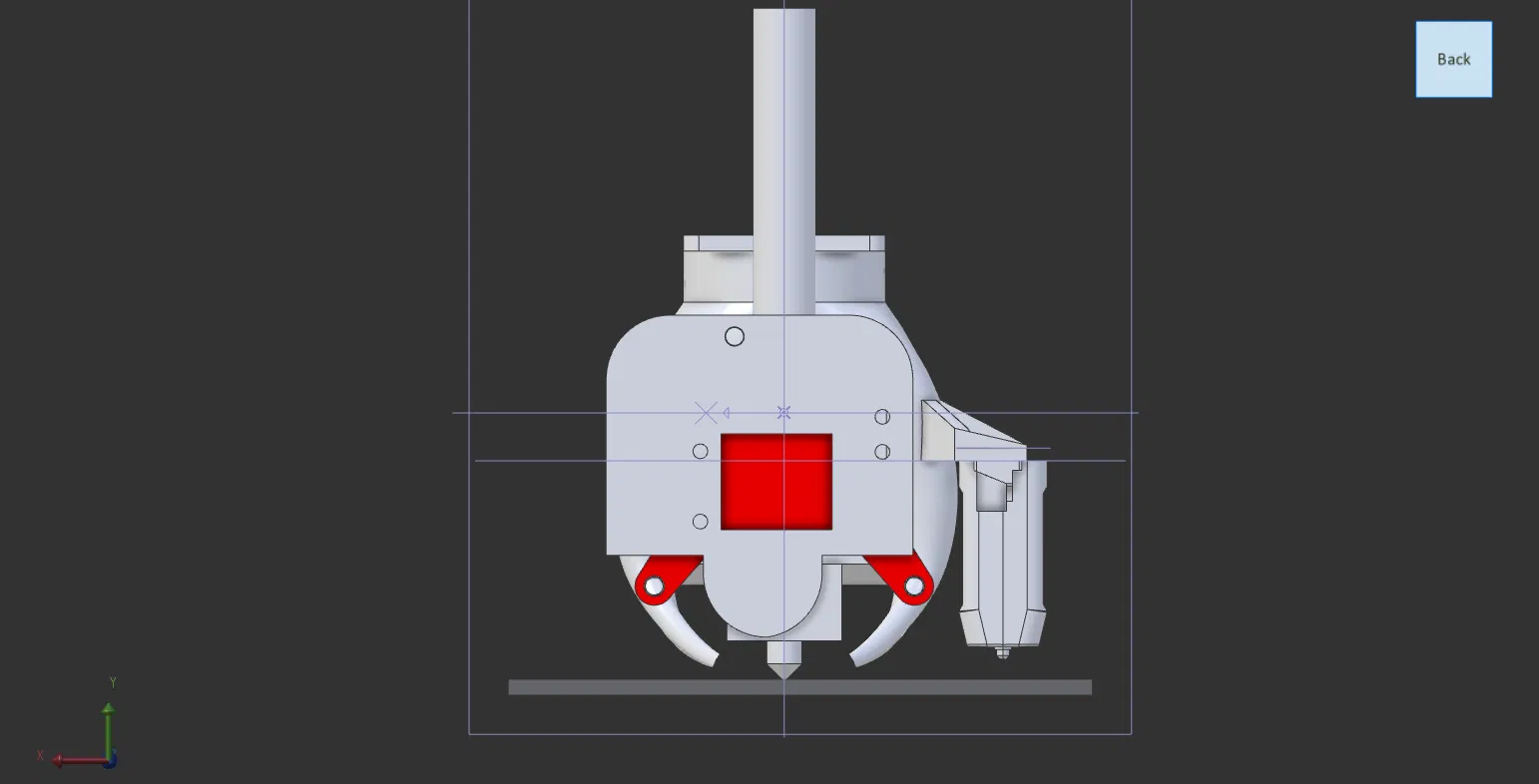

Bao gồm trong các bức ảnh là phiên bản trước các mẫu này mà tôi đã in và đang sử dụng. Nó hoạt động khá tốt nhưng được làm bằng PLA và nó hơi mềm chảy gần bộ phận làm nóng. Nó rất khít vì tôi muốn giữ CR Touch ở đúng vị trí ban đầu. Mẫu được tải lên đã đẩy CR Touch ra khỏi tâm đầu phun khoảng 4mm nhưng đã cung cấp khoảng hở cần thiết. (Ảnh mới cho thấy tâm đầu phun đến tâm CR Touch ở mức 1,711 inch/43,46mm. Tôi không biết khoảng cách tâm ban đầu là bao nhiêu nên tôi không thể nói chính xác sự khác biệt là gì. Nếu ai đó có thể cung cấp thông tin đó thì thật tuyệt vời.)

Cài đặt in và những thứ khác:

Tôi đã in bằng PLA, cài đặt phần mềm cắt lát chung và bật hỗ trợ nhưng chỉ đặt cho tấm đế. Tôi có lẽ sẽ làm cái này bằng ABS khi có được nó và đủ dũng cảm để thử. Lần đầu tiên tôi in, tôi đã đặt nó úp xuống và điều đó hoạt động tốt. Các điểm gắn có các đường lớp chạy dọc theo chiều dài của chúng và tôi lo lắng chúng sẽ bị tách ra. Cuối cùng thì nó cũng hoạt động tốt và tôi tin rằng đây là cách tốt nhất để in nó (đã thử cách khác và nó không tốt).

Các bộ phận mua tối thiểu cần thiết:

-Một quạt hướng trục 40xx. Quạt hướng trục 4010 nguyên bản để tái sử dụng.

-Sáu bu lông m3 X 8mm.

-Hai đai ốc m3.

-Ba vít #8 X 5/8".

Các tùy chọn khác:

-Hai quạt hướng trục 40xx tùy chọn của bạn. Tôi đã mua một gói hai quạt 4020 và chọn cái đó.

-Dải đèn LED. Tôi đã đặt một đoạn dưới bộ phận làm mát bộ phận làm nóng và nó thật tuyệt vời.

(Nếu sử dụng phiên bản ốc ren nóng chảy bằng đồng thau, bạn sẽ cần ba ốc ren 3mm dài 6mm có đường kính lớn 5mm. Của tôi mua từ Amazon)

Không còn cách nào khác nếu bạn muốn làm bộ làm mát này, việc hàn là bắt buộc. Một khi bạn bắt đầu, mọi thứ đều có thể đảo ngược nhưng cũng sẽ yêu cầu hàn để kết nối lại các quạt nguyên bản.

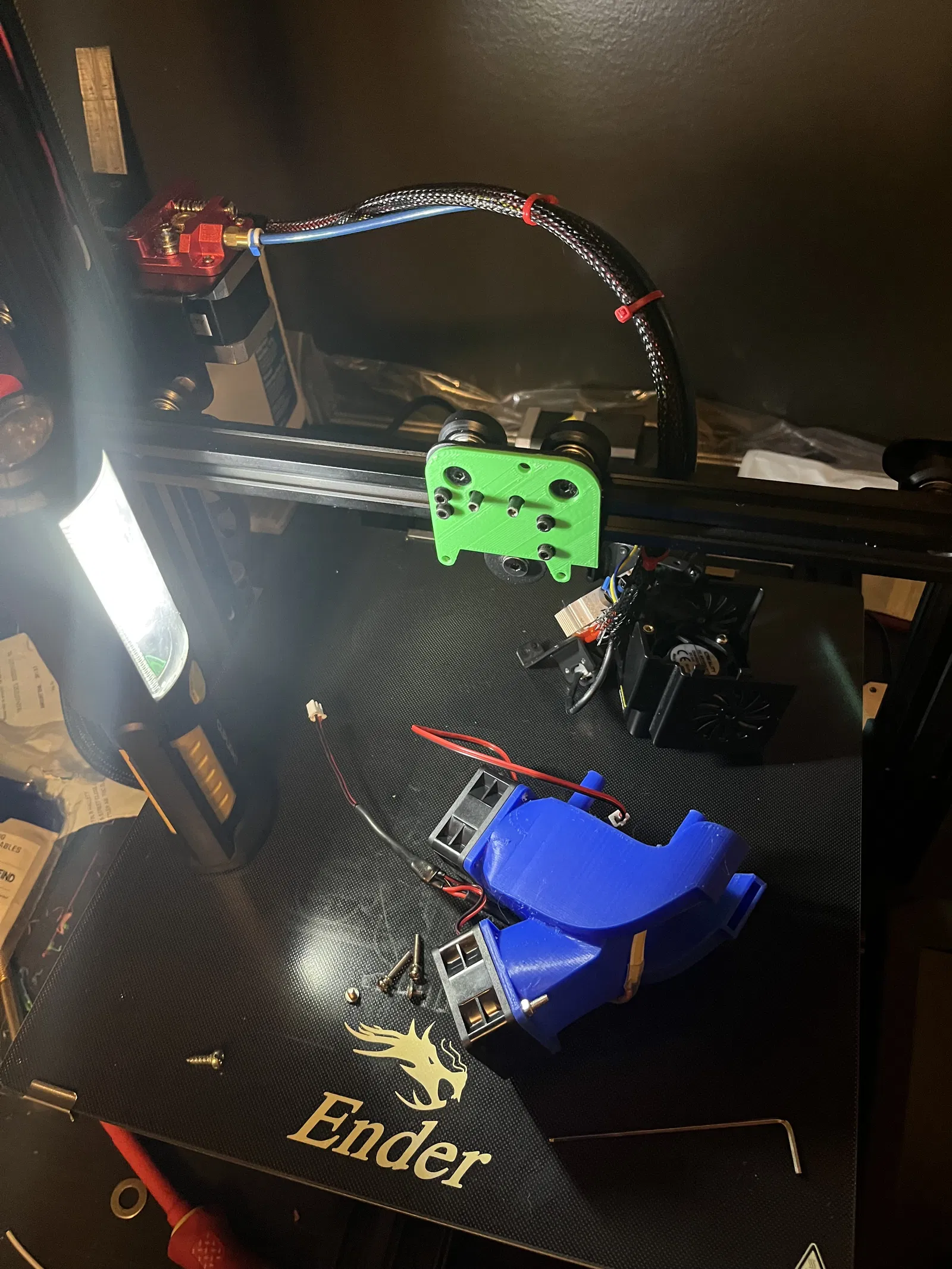

Để bắt đầu, đầu in phải được tháo rời hoàn toàn. Tôi chỉ cắt cả hai quạt, để lại đủ dây trên chúng để có thể đảo ngược nếu muốn. Một khi thân máy trống trơn, lỗ gắn bộ phận che phủ nhà máy phía trên phải được phóng to một chút để vít #8 có thể xuyên qua (không bắt buộc đối với phiên bản ốc ren nóng chảy). Sau khi hoàn thành, đế THANG được gắn vào thân máy bằng 4 bu lông m3 xuyên qua các lỗ gắn CR Touch nguyên bản và các lỗ quạt thổi 4010.

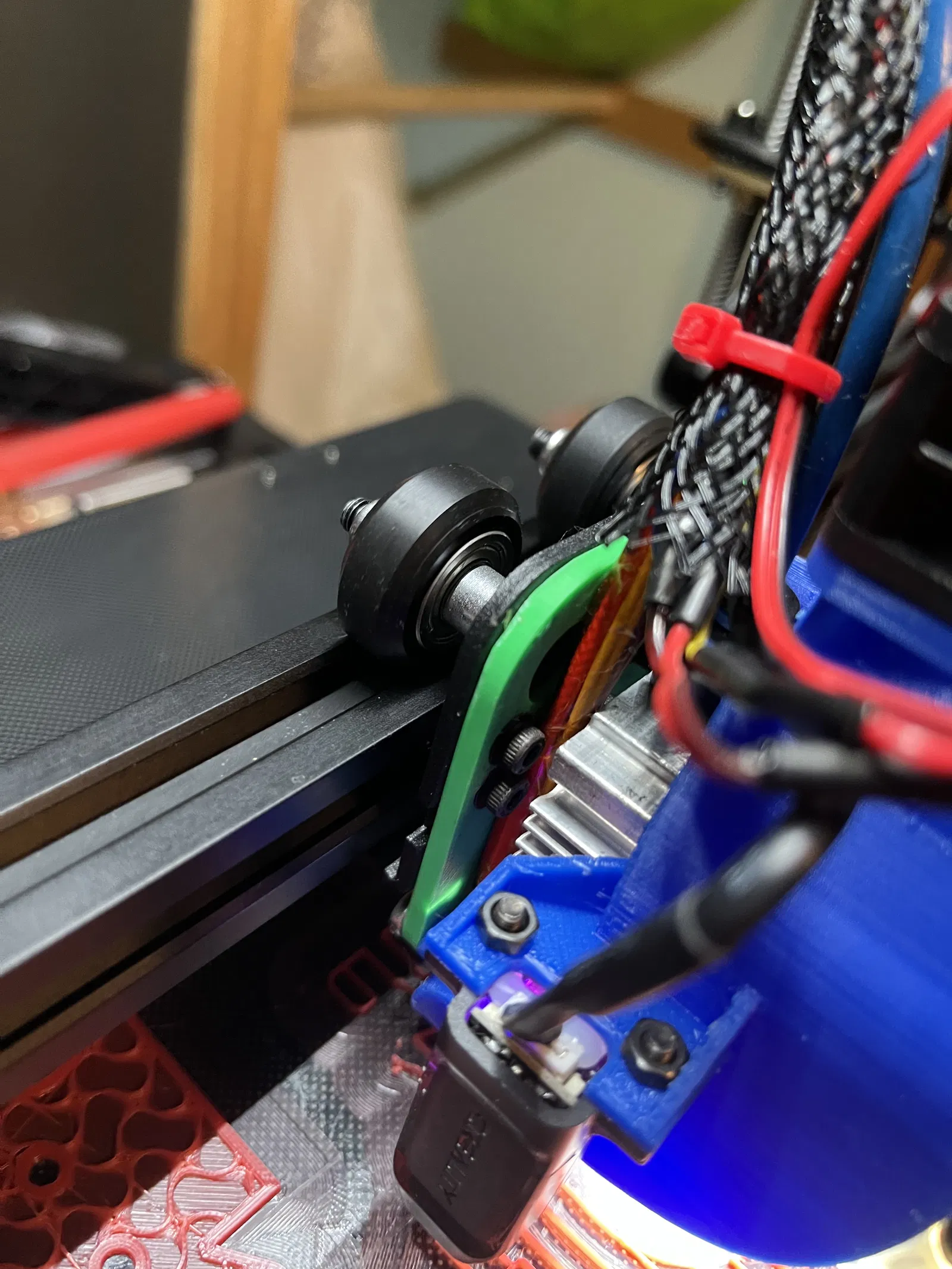

Sau khi hoàn thành, bộ phận làm nóng sẽ được lắp lại. Dây bộ phận làm nóng của bộ phận làm nóng cần được chạy phía sau các cánh tản nhiệt làm mát bộ phận làm nóng và bên trong các đầu bu lông ngàm CR touch (như trong ảnh).

Những việc sau đây về cơ bản có thể được thực hiện theo bất kỳ thứ tự nào, tùy bạn quyết định.

-Thực hiện nối dây cho quạt làm mát linh kiện và quạt làm mát bộ phận làm nóng. Tôi đã lấy nguồn từ quạt làm mát bộ phận làm nóng cho dải đèn LED của mình và chưa gặp sự cố nào.

-Vặn các vít #8 vào ba chốt ngàm một cách nhẹ nhàng để cắt ren nhưng không làm nứt bất cứ thứ gì (không bắt buộc đối với phiên bản ốc ren nóng chảy). Ống dẫn có thể được gắn bất cứ lúc nào vào thân máy bằng các vít #8 (hoặc bu lông 3mm) và ba bộ đệm trên THANG.

-Lắp các quạt làm mát, đảm bảo đặt quạt làm mát linh kiện ở trên cùng và quạt làm mát bộ phận làm nóng ở phía "trước".

-Lắp CR Tough bằng bu lông và đai ốc m3.

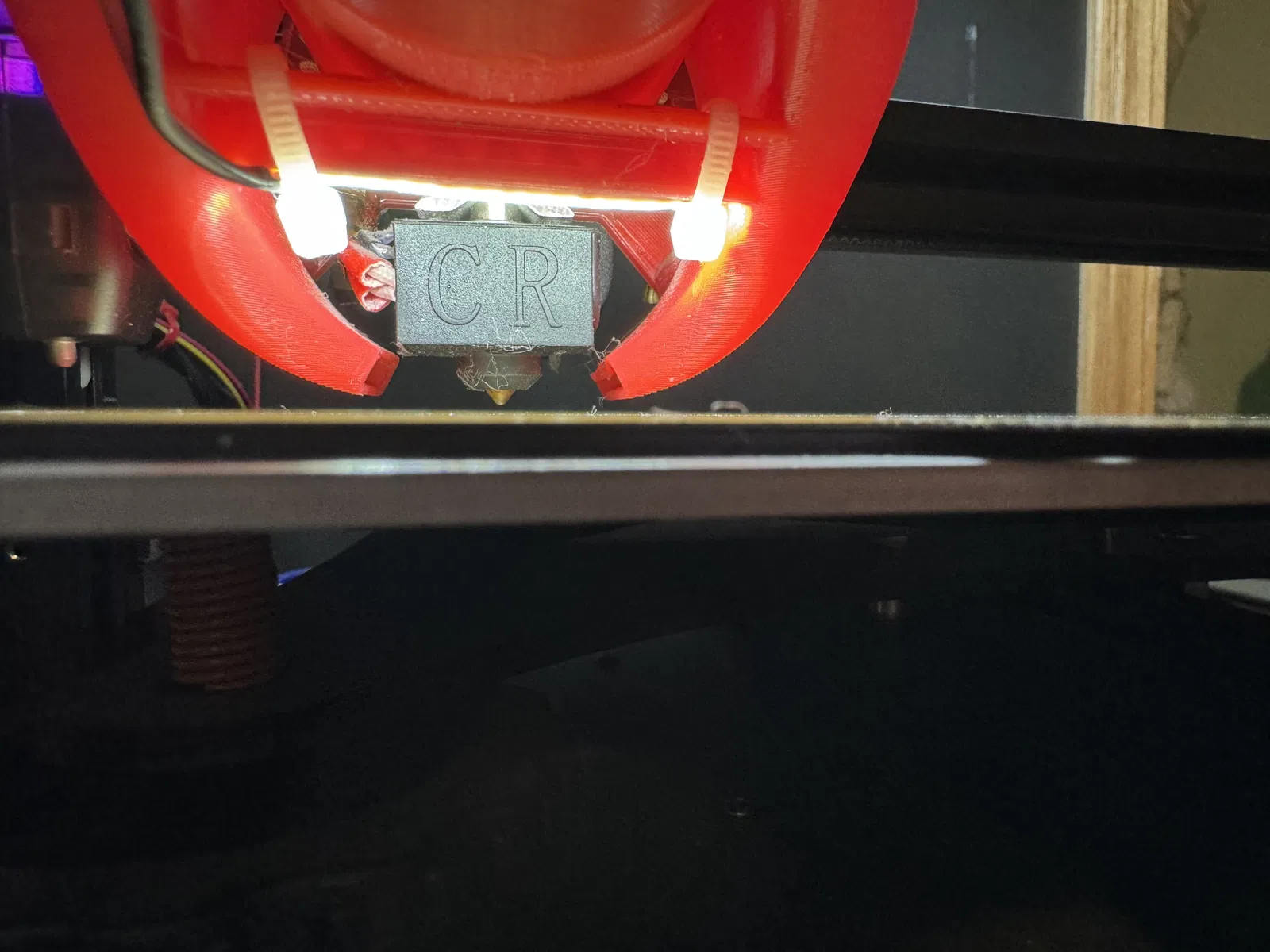

-Gắn đèn LED vào phần góc dưới bộ phận làm mát để chiếu ánh sáng vào đầu phun (nếu bạn thêm đèn).

Từ đó về cơ bản là xong, chỉ còn phần trang trí theo yêu cầu.

LƯU Ý QUAN TRỌNG

-Tôi thấy thành công tốt nhất với phần mềm cắt lát và chất lượng in bằng mặt bích ngàm làm mát linh kiện hướng về tấm đế. Các hướng khác gây ra sự cố. Tuy nhiên, tùy bạn quyết định cách in.

-Khuyến nghị quạt dày 20mm cho làm mát linh kiện. Cần đẩy không khí qua kênh nhỏ đó một quãng đường dài. Quạt dày 10mm có vẻ ổn cho làm mát bộ phận làm nóng qua ống dẫn.

-Nếu bạn vẫn còn tấm đế kính, các kẹp phía sau có thể va chạm với ống dẫn làm mát trong quá trình in và cân bằng bàn in. Tôi đã tháo chúng ra khỏi phía sau và di chuyển chúng sang bên cạnh. Tôi sắp có tấm đế từ tính nên vấn đề này sẽ không còn nữa nhưng các kẹp giữ có thể va vào phía sau.

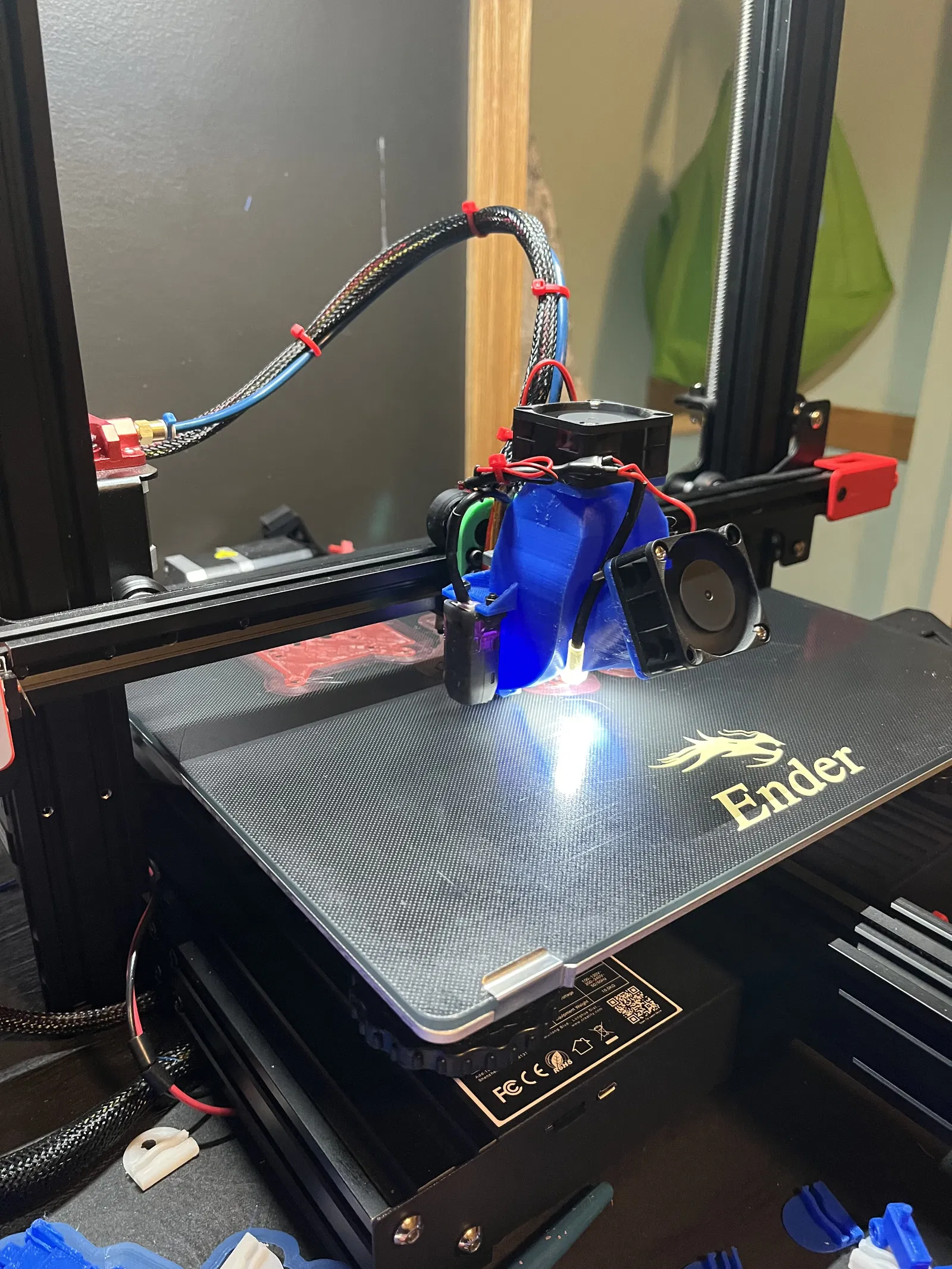

-Ống dẫn làm mát màu xanh lam trong ảnh là phiên bản trước mẫu này. Tôi đã phải thực hiện nhiều sửa đổi để nó hoạt động và đã cập nhật mô hình 3D cho phù hợp. Đó là lý do tại sao nó trông khác.

-Tôi không và sẽ không bao giờ giả vờ là kỹ sư. Tôi không biết gì về hiệu quả làm mát của thiết kế này. Chỉ là một người mày mò trên PC của mình và cứ lặp đi lặp lại "trông khá đẹp". Tôi thậm chí còn chưa thực hiện bất kỳ bài kiểm tra khắc nghiệt nào với nó. Tôi thực sự chỉ muốn nhìn thấy đầu phun để quan sát lớp in đầu tiên và chiếu đèn vào đó để tôi có thể nhìn rõ hơn. Nếu nó về mặt kỹ thuật là rác, tôi sẽ chấp nhận những lời chỉ trích một cách duyên dáng, và rất vui nếu ai đó cải thiện nó.

-Tệp ASCII đã vào phần mềm cắt lát của tôi tốt hơn. Đã có lỗi và tùy chọn sửa mô hình với cả Binary và ASCII nhưng sau này đã sửa lỗi sạch sẽ trong khi cái trước vẫn còn một vài "cạnh bất hợp pháp". Tôi không biết điều này có nghĩa là gì nhưng tôi đã làm cho nó hoạt động tốt.

-Tôi chưa bao giờ sử dụng ốc ren nóng chảy trước đây và đã sửa đổi mô hình dựa trên những gì tôi đọc và học được về chúng. Vì vậy, chúng có lẽ sẽ hoạt động. Về lý thuyết.

-Tôi không hề biết Neo Thang là một bài hát khi đặt tên cho cái này. Chỉ là những gì bộ não của tôi nghĩ ra khi kết hợp thing và Fang và Neo là để chỉ loại máy in.
