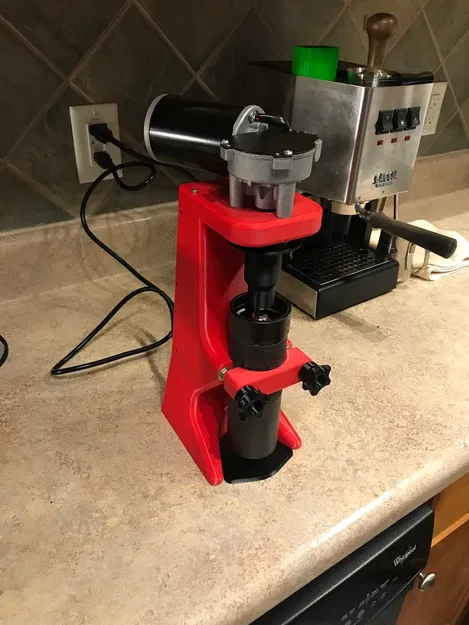

Chuyển đổi máy xay cà phê thủ công J-Max sang điện

Đây là bản độ bộ chuyển đổi máy xay cà phê thủ công sang điện J-Max.

Chúc bạn in ấn vui vẻ và cảm ơn sự ủng hộ!

Lưu ý

Bản độ này yêu cầu hàn và tháo các bộ phận khỏi nguồn điện. Việc hàn dây điện nguồn AC và DC là cần thiết.

Tôi đã đính kèm một tệp STEP để bạn có thể tùy chỉnh thiết kế nếu cần. Tệp STEP cũng bao gồm các mô hình cơ bản của động cơ, nguồn điện, ổ cắm và máy xay.

Phần thân chính có chiều cao khoảng 285mm, vì vậy hãy đảm bảo máy in của bạn có thể in được các bộ phận cao ít nhất bằng đó.

Bạn sẽ cần những vật tư sau:

Máy xay cà phê

Động cơ

Nguồn điện

Mô-đun ổ cắm

Thanh thép vuông 3/8 inch

Đầu tuýp 3/8 inch sang 1/4 inch, 6 cạnh

Liên kết vật tư:

Thanh ren ¼-20

Đai ốc ¼-20

Vòng đệm ¼ inch

Phần cứng M3

Vít định vị

Danh sách vật tư:

SHCS M6 x 20mm (SL) (SL. 3)

Thanh ren ¼-20 dài 95mm (SL. 2)

Đai ốc ¼-20 (SL. 6)

Vòng đệm ¼" (SL. 2)

SHCS M3 x 50mm (SL. 3)

SHCS M3 x 25mm (SL. 7)

SHCS M3 x 20mm (SL. 2)

SHCS M3 x 8mm (SL. 2)

Vít định vị M3 x 6mm (SL. 4)

Cài đặt In

Tôi đã in tất cả các bộ phận bằng PETG ở độ cao lớp 0.3mm với 7 lớp thành để tăng thêm độ bền.

Không cần hỗ trợ cho bất kỳ bộ phận nào!

Lưu ý khi sử dụng bộ này

Khi sử dụng máy xay và giá đỡ này, nếu muốn điều chỉnh cài đặt xay ở mức lớn, tôi khuyên bạn nên tháo kẹp và đặt lại ổ đĩa của máy xay vào ổ cắm, sau đó kẹp lại. Tuy nhiên, đối với các điều chỉnh nhỏ về cài đặt xay thì vẫn ổn.

Hướng dẫn lắp ráp

Thay đổi Nguồn điện

Bước 1: Tháo rời nguồn điện bằng cách nhấc 4 miếng đệm mút để lộ các vít và tháo chúng ra. Tháo một nửa vỏ nhựa.

Bước 2: Cắt ngắn dây cáp ra khỏi nguồn, để lại khoảng 6 inch và kéo lớp vỏ ngoài ra khỏi dây.

Bước 3: Tháo mối hàn của ổ cắm cáp nguồn ở đầu kia của nguồn điện, bạn sẽ cần một dụng cụ hút thiếc hàn hoặc bấc thiếc hàn.

Bước 4: Cắt ngắn dây ở mô-đun ổ cắm sao cho còn khoảng 6 inch dây dẫn và hàn mô-đun ổ cắm vào, đảm bảo bạn nối dây nóng, trung tính và tiếp đất đúng cách.

Bước 5: Lắp lại nguồn điện và cố định nửa vỏ còn lại bằng 4 vít.

Hàn Động cơ vào Nguồn điện

Bước 1: Sau khi nguồn điện đã được thay đổi và tất cả các bộ phận đã in xong, luồn dây cáp động cơ qua "Giá đỡ trên". Gắn động cơ bằng một vài vít và cắt ngắn các dây dẫn của động cơ bên trong "Giá đỡ trên" chỉ còn khoảng 1 inch. Sau khi cắt, tháo vít khỏi động cơ và kéo toàn bộ dây dẫn ra để có thêm không gian làm việc với các dây dẫn.

Bước 2: Cắt ngắn các dây dẫn ra khỏi nguồn điện sao cho bạn còn khoảng 1 đến 2 inch dây.

Bước 3: Hàn các dây dẫn sao cho động cơ quay theo chiều kim đồng hồ. Tôi đã phải hàn ngược các dây dẫn của động cơ với các dây dẫn của nguồn điện (dây đen sang dây đỏ và dây đỏ sang dây đen). Hãy đảm bảo bạn thực hiện việc hàn này khi các dây dẫn đi qua giá đỡ phía trên.

Bước 4: Dùng băng keo điện hoặc ống co nhiệt để cách điện các mối hàn.

Tiền lắp ráp

Bước 1: Cắt hai thanh ren ¼-20 dài 95mm theo chiều dài yêu cầu và dũa/chà nhám các đầu cho nhẵn.

Bước 2: Cắt thanh thép vuông 3/8" thành đoạn dài 60mm

Lắp ráp

Bước 1: Luồn hai thanh ren ¼-20 qua hai lỗ trên thân chính. Vặn đai ốc vào bên trong thân chính với thanh ren. Đặt một vòng đệm và đai ốc vào phần ngoài của thanh ren chìa ra và siết chặt đai ốc để cố định các thanh ren.

Bước 2: Trượt nguồn điện vào bộ phận thân chính đã in.

Bước 3: Sử dụng ba vít SHCS M3 x 25mm để cố định giá đỡ phía trên vào thân chính. (Động cơ sẽ bị lủng lẳng tại thời điểm này nên các lỗ này sẽ dễ dàng tiếp cận). Sử dụng hai vít SHCS M3 x 20mm cho các lỗ phía trên bên ngoài, những lỗ này có thể không cần thiết nhưng tôi đã lắp chúng vào của mình mà không gặp vấn đề gì.

Bước 4: Cố định động cơ vào vị trí bằng ba vít SHCS M6 x 20mm.

Bước 5: Gom các dây dẫn điện từ mô-đun ổ cắm lại và trượt nắp lưng đã in vào vị trí. Cố định nắp lưng bằng bốn vít SHCS M3 x 25mm còn lại ở hai bên thân chính.

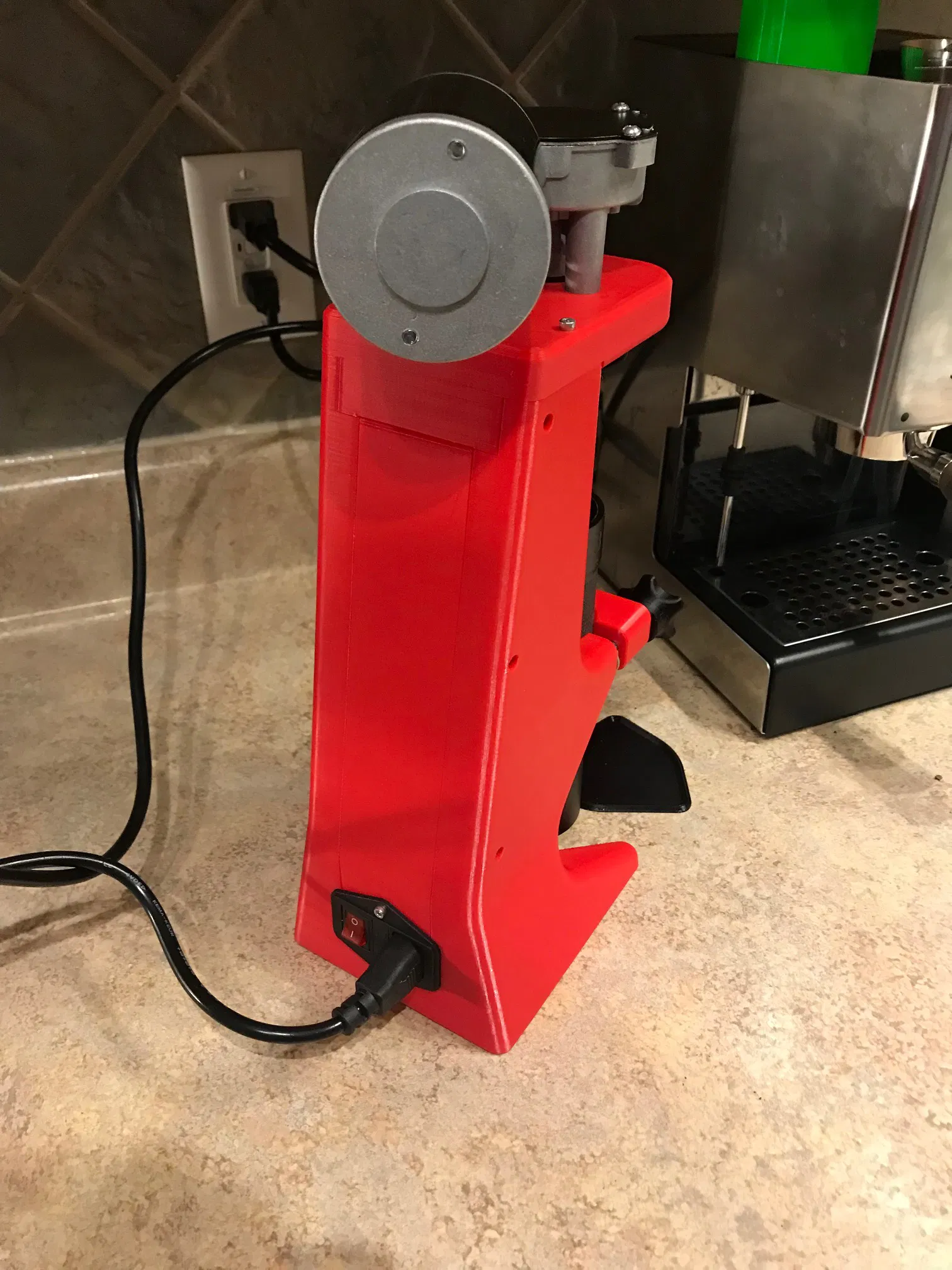

Bước 6: Đẩy mô-đun ổ cắm vào vị trí và cố định bằng hai vít SHCS M3 x 8mm.

Bước 7: Vặn ba vít SHCS M3 x 50mm vào bộ chuyển đổi trục động cơ sang thanh 3/8". Những vít này chỉ đơn giản là tăng cường độ bền cho bộ chuyển đổi để nó không bị cắt dễ dàng. (Bạn có thể dùng vít ngắn hơn một chút, nhưng tôi sẽ không dùng loại nào dưới 35mm). Vặn hai vít định vị vào các lỗ bên của bộ chuyển đổi.

Bước 8: Đẩy bộ chuyển đổi vào trục động cơ và siết chặt vít định vị. Chèn thanh vuông 3/8" vào bộ chuyển đổi cho đến hết và siết chặt bằng vít định vị còn lại.

Bước 9: Vặn hai vít định vị còn lại vào hai bên của nắp ổ cắm. Đẩy ổ cắm vào thanh vuông 3/8" và đẩy nắp ổ cắm vào bộ phận lắp ráp và siết chặt bằng hai vít định vị.

Bước 10: Đặt các đai ốc ¼-20 còn lại vào các núm xoay.

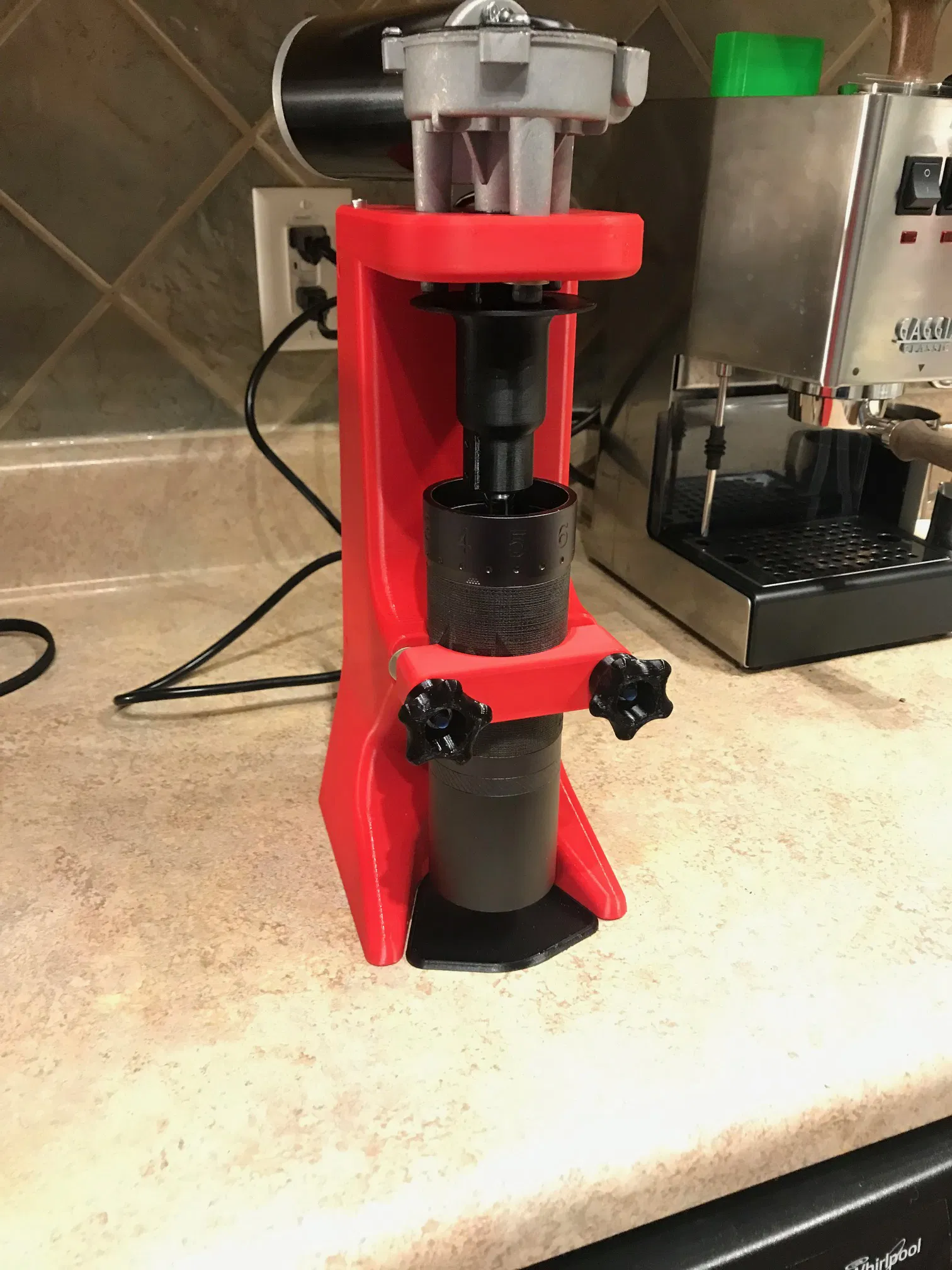

Bước 11: Đặt máy xay ở cài đặt bạn muốn và đặt nó vào vị trí, đảm bảo trục lục giác được đặt hoàn toàn vào ổ cắm. Cố định máy xay vào vị trí bằng kẹp và các núm xoay.

Bước 12: Bạn đã hoàn thành!
