Vỏ Raspberry Pi 4B Snap có đế gắn ray

Đây là một bản remix của một bản remix… một bản remix bình phương.

Trước khi đi xa hơn, toàn bộ lời khen phải thuộc về tác giả gốc cho thiết kế tuyệt vời này: Malolo's screw-less / snap fit customizable Raspberry Pi 4 Case & Stands https://www.thingiverse.com/thing:3723561 và người tạo ra bản remix của vỏ case đủ dày để chứa tản nhiệt và quạt 30mm Raspberry Pi 4 snap fit case with 30mm Fan https://www.thingiverse.com/thing:3726254

Bây giờ, với lời khen đã được ghi nhận, tôi sẽ đi vào thay đổi tôi đã thực hiện, đó là thêm tùy chọn gắn ray ở phía chân cắm của PI 4b. Tôi thực sự thích thiết kế gốc và bản remix, tuy nhiên, tôi muốn gắn vỏ vào các thanh ray trên máy in của mình (BIQU B1) vì nó sẽ chạy octoprint và tôi thực sự muốn mọi thứ được chứa gọn trong phạm vi của máy.

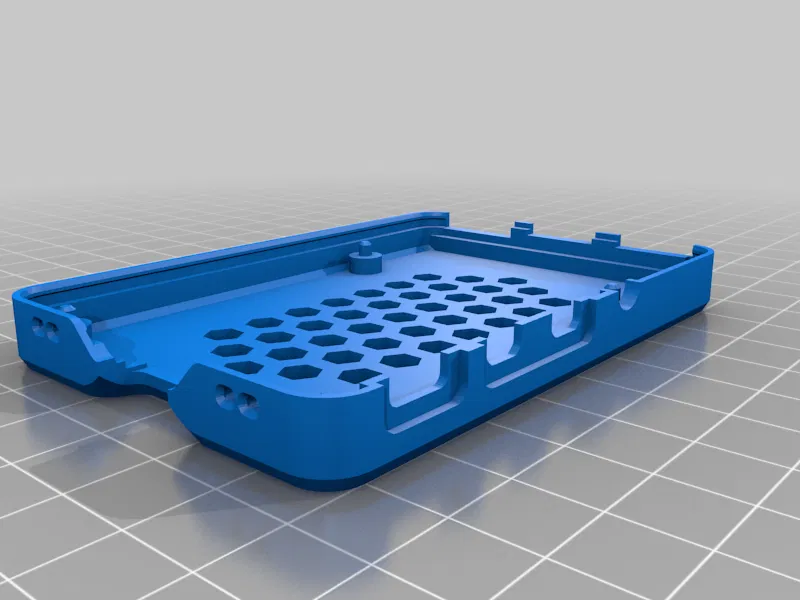

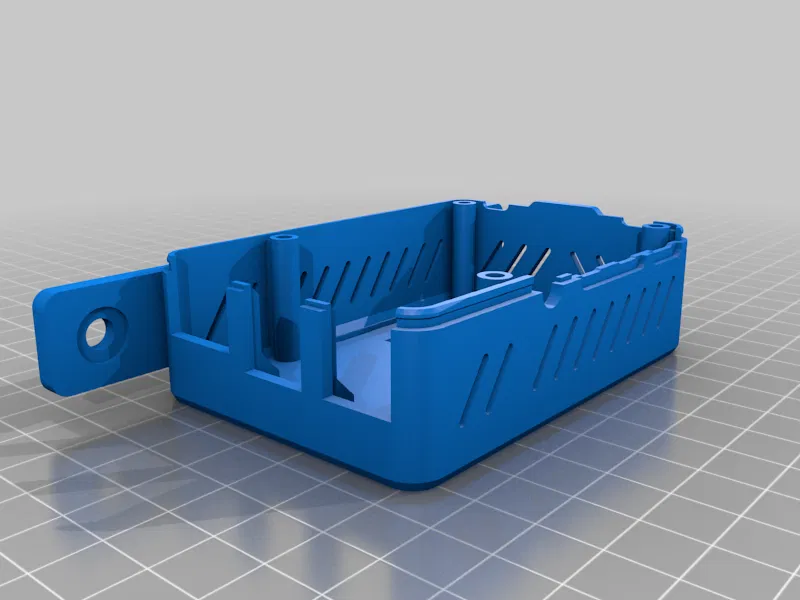

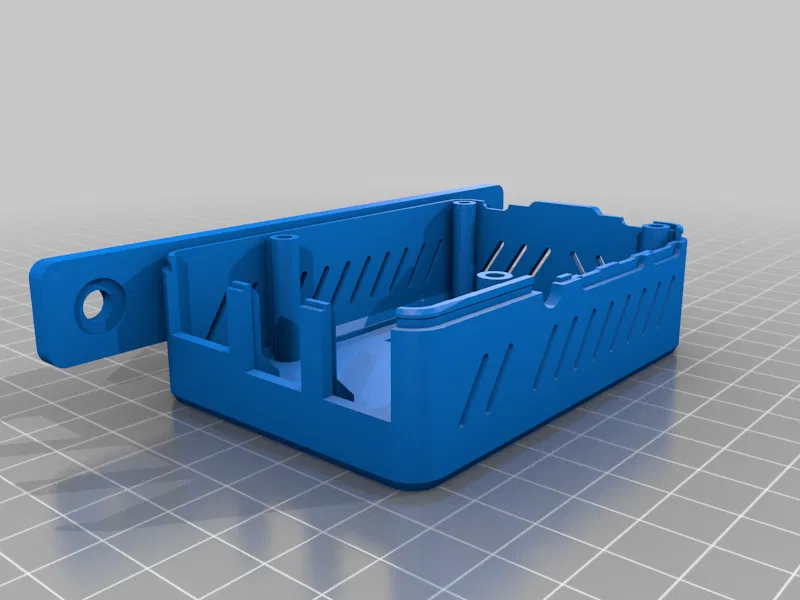

Giá đỡ ray này được thiết kế để lắp vào rãnh của ray 20x20 và 20x40 và được giữ chặt bằng ốc M5 và đai ốc ray. Tôi đã bao gồm hai phiên bản giá đỡ, một phiên bản có ray được đặt ở giữa vỏ tổng thể và phiên bản còn lại có ray được đặt ở giữa phần trên của vỏ, tạo ra một độ lệch nhỏ (5mm) so với tâm.

Tôi cũng đã thêm một tấm che cho phần chân cắm của Pi 4 trong trường hợp không sử dụng và có thể được bảo vệ.

Tôi đã thực hiện những thay đổi này cho trường hợp sử dụng cá nhân của mình nhưng quyết định đăng các tệp trong trường hợp có ai đó khác có thể sử dụng thiết kế này.

Một lần nữa, tất cả các lời khen thực sự thuộc về những người tạo ra được liệt kê ở trên, Nếu bạn muốn biết thêm thông tin về vỏ case/phần cứng thì vui lòng kiểm tra mô tả trên các liên kết tương ứng của họ.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không quan trọng

Supports:

Có Cách tôi thiết kế

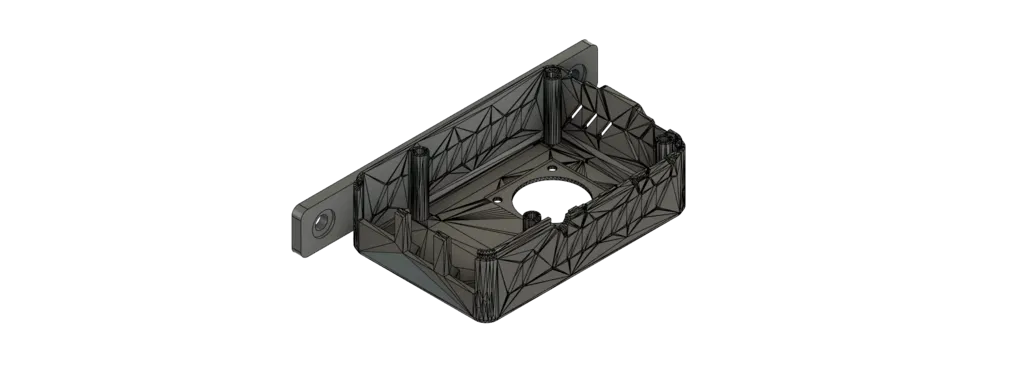

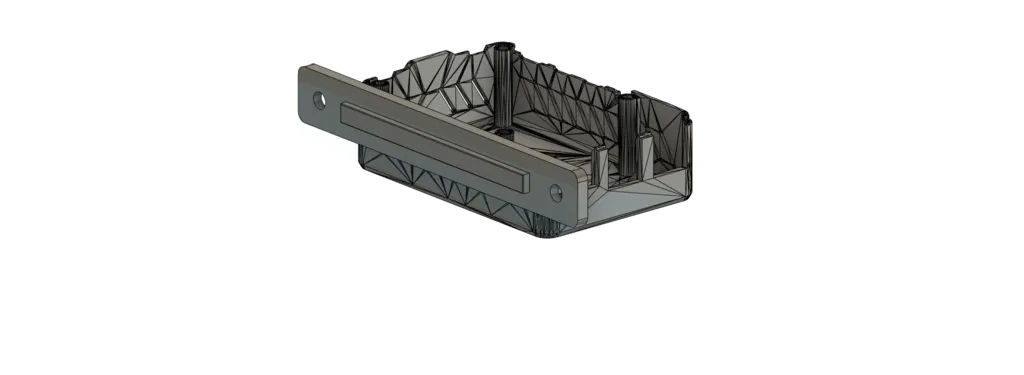

Sau khi nhập tệp stl gốc vào fusion 360, tôi đã tạo một giá đỡ cho phép gắn ray ở phía chân cắm của vỏ. Tôi cũng đã thêm một tấm che để bảo vệ lỗ truy cập chân cắm trong trường hợp không sử dụng.
