Miska na závaží aparatury Vernier - nghiên cứu chuyển động quay (GDX-CFA)

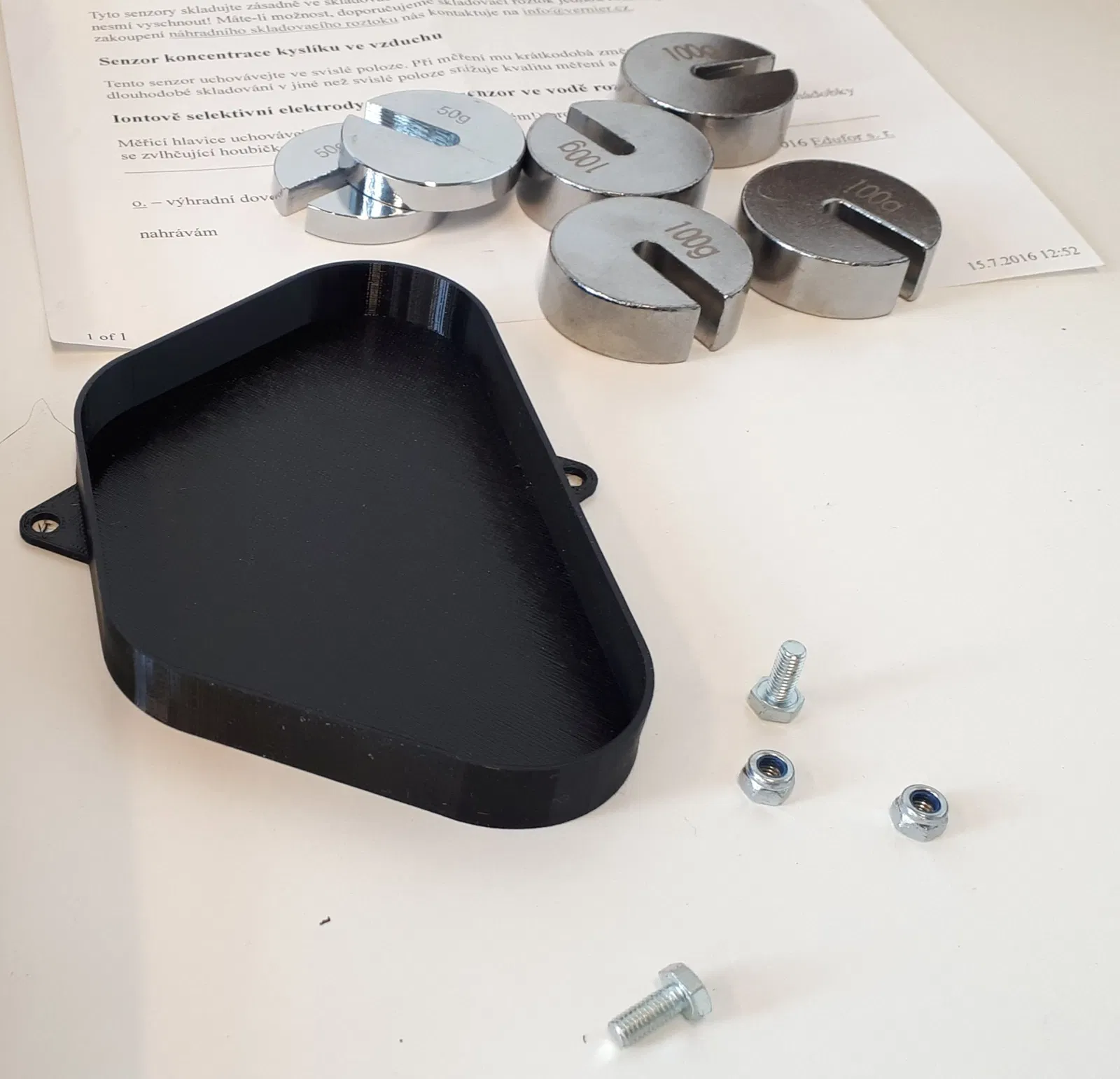

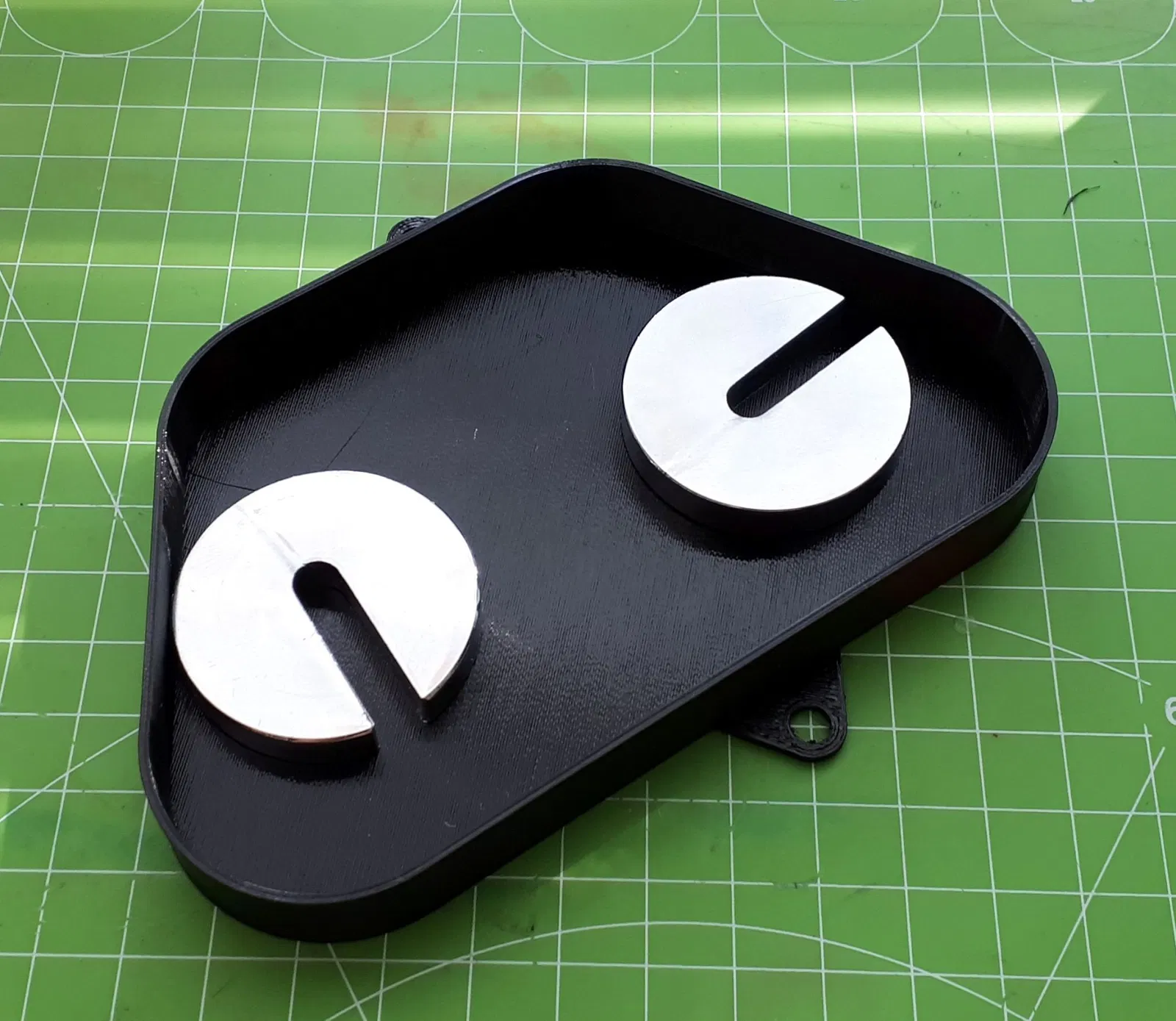

Do trường học, chúng tôi đã mua bộ Vernier - Thiết bị cho nghiên cứu chuyển động quay (GDX-CFA). Để hoàn thiện, nó cần một cách để lưu trữ các trọng lượng không sử dụng. Đế hình tam giác có các lỗ đã khoan sẵn, mà tôi đã sử dụng để gắn một cái khay thấp cho trọng lượng. Ngoài bộ phận in, chỉ cần hai con vít M4x10 và (tốt nhất) đai ốc tự khóa. Được in bằng PETG, tôi khuyên bạn nên sử dụng tấm in có kết cấu hoặc satin.

Mô hình CAD (Tinkercad) ở đây: https://www.tinkercad.com/things/kmE3frcshmO

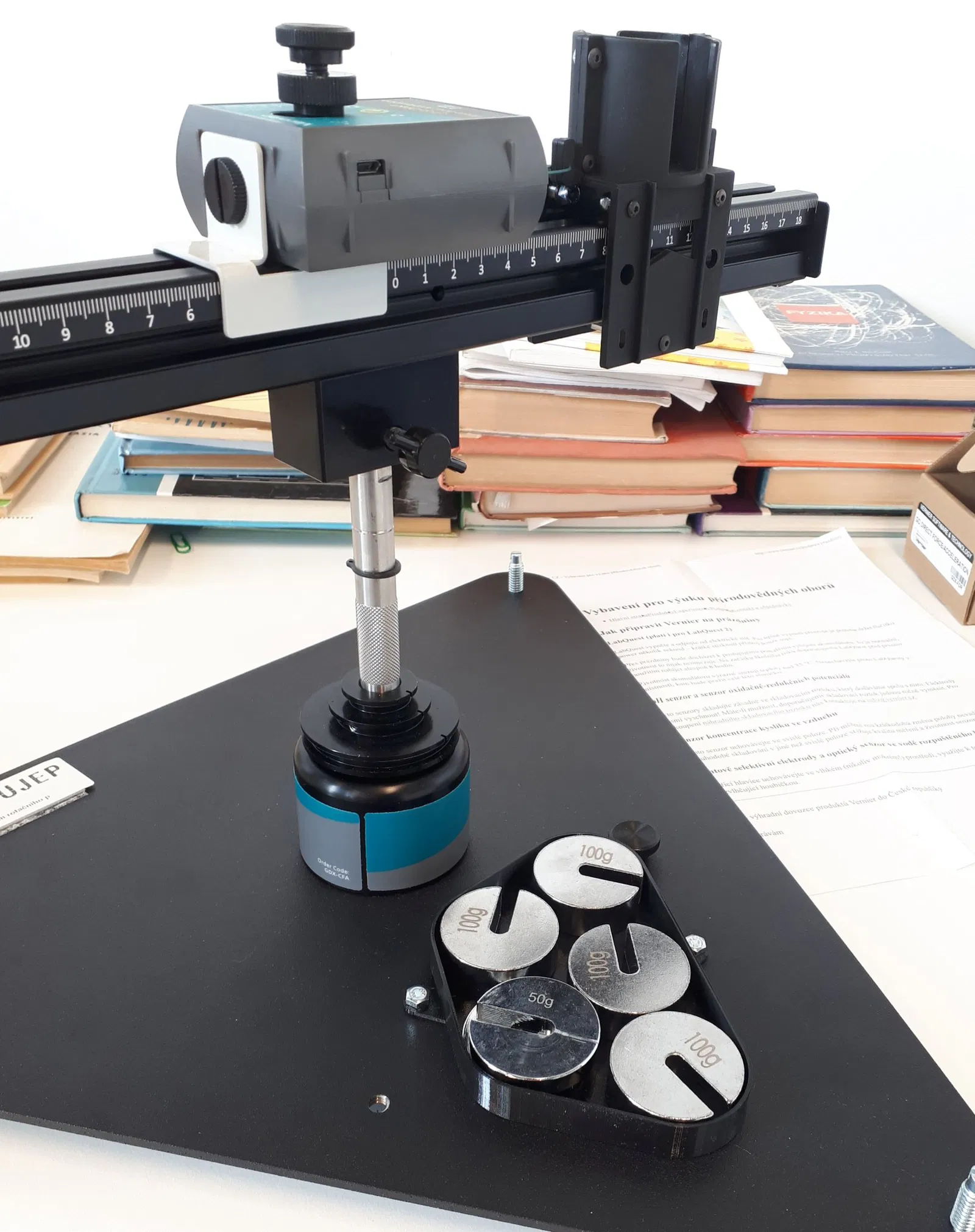

Vernier Go Direct Centripetal Force Apparatus không cung cấp bất kỳ phương tiện nào để lưu trữ trọng lượng không sử dụng một cách thuận tiện, vì vậy tôi quyết định sử dụng các lỗ đã khoan sẵn ở đế của nó. Tất cả những gì bạn cần ngoài khay in là các con vít. (Tôi không có kích thước imperial chính xác (lỗ đã khoan sẵn là ¼"-20, tôi tin), vì vậy tôi đã làm cả hai phiên bản cho vít imperial và metric (sử dụng M4x10 và đai ốc nyloc)). Được in bằng PETG, tấm in có kết cấu hoặc satin được khuyến nghị.

Mô hình CAD (Tinkercad) ở đây: https://www.tinkercad.com/things/kmE3frcshmO
