Khóa kéo in trong một lần

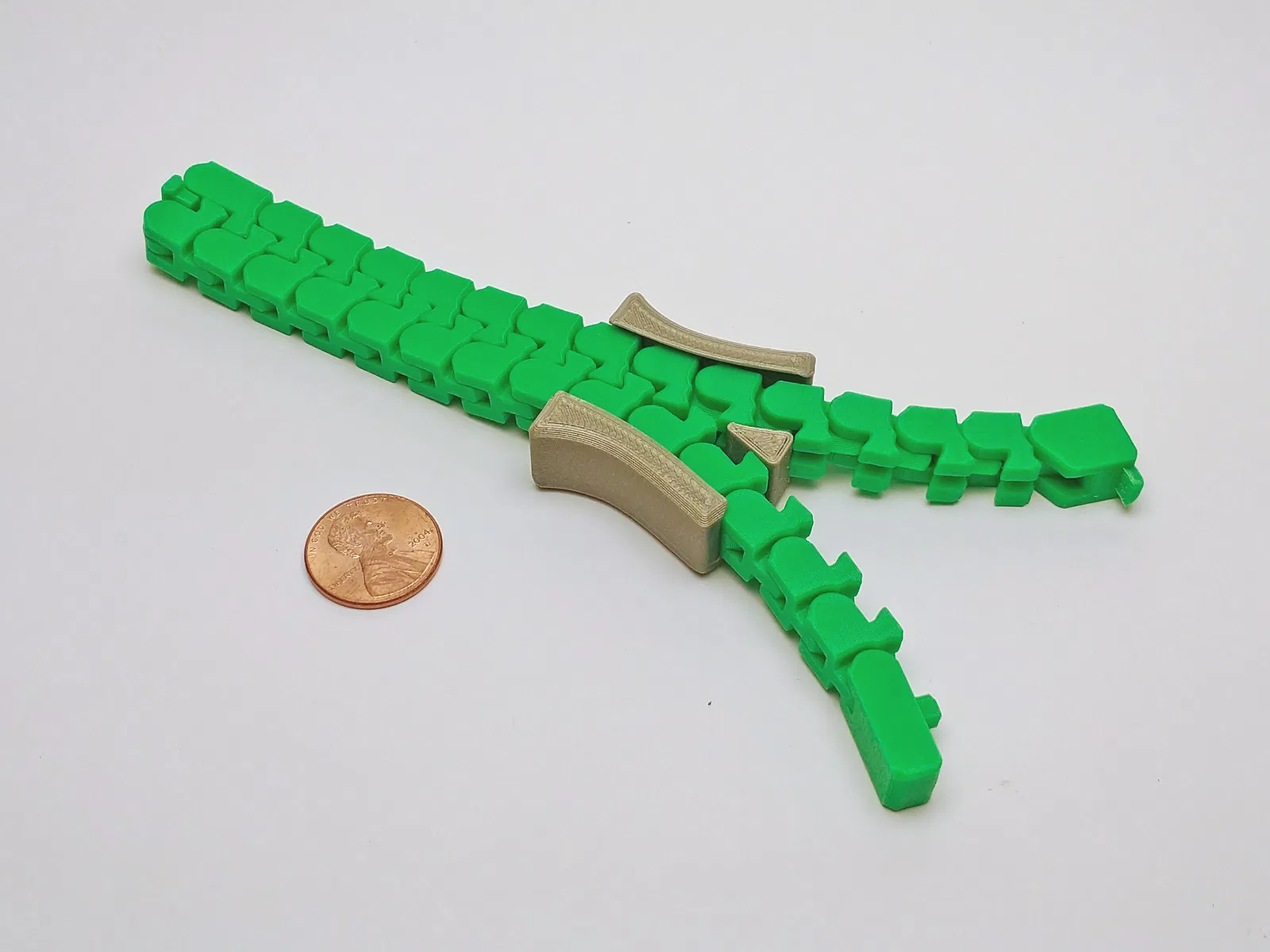

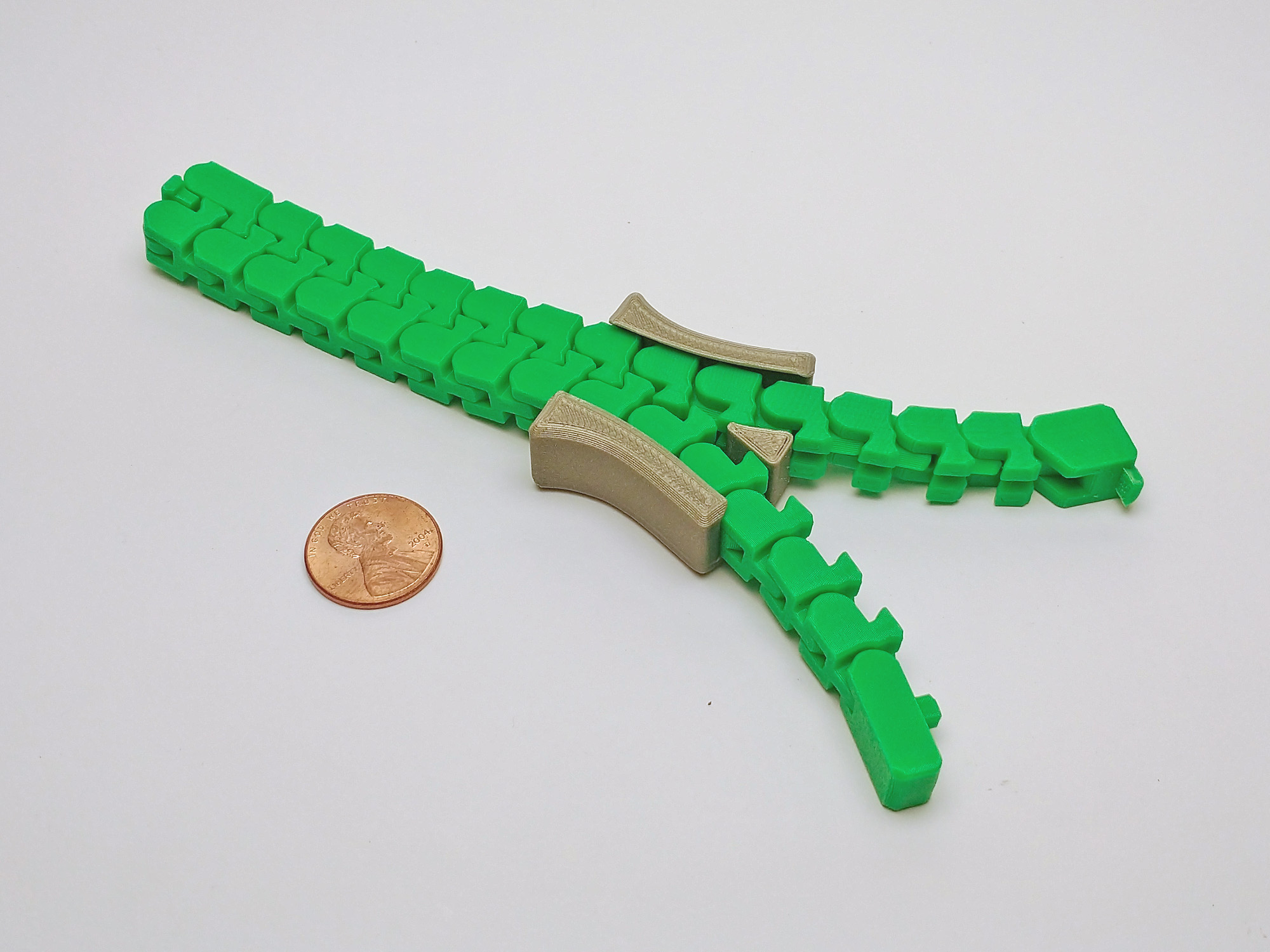

Nhiều người phàn nàn rằng chiếc khóa kéo ban đầu của tôi rất khó lắp ráp. Chiếc khóa kéo này, thật tuyệt vời, được in trong một lần với rất ít hoặc không cần lắp ráp. (Chỉ cần đóng lại, đẩy thanh trượt vào, và sau đó nhét chìa khóa khóa vào đầu khóa kéo.) Nó được phóng to từ phiên bản gốc (gấp 1,5 lần) để tạo đủ khoảng hở, giúp nó in được trong một lần.

Tôi đã cung cấp 2 phiên bản: một phiên bản mà cả hai mặt và bộ nối trung tâm đều in cùng nhau (phiên bản này vừa vặn theo đường chéo trên máy Prusa MK3/4), và phiên bản thứ hai mà hai mặt khóa kéo in riêng biệt và bộ nối trung tâm cần được lắp ráp vào một mặt.

In ấn

Khóa kéo này được thiết kế với khoảng hở 0,2mm giữa các bộ phận, đây là mức tương đối sít nhưng không quá khó. Nếu máy in của bạn có thể duy trì khoảng hở này, thì bạn sẽ ổn vì các mắt xích sẽ dễ dàng tách rời. Và nếu máy in của bạn được căn chỉnh hoàn hảo, tất cả các mắt xích sẽ di chuyển thẳng ra khỏi bàn in.

Tôi đã in khóa kéo này bằng PLA với các lớp in 0,2mm và đầu phun 0,4mm. Tôi không khuyên bạn nên sử dụng đầu phun lớn hơn. Không bộ phận nào cần hỗ trợ. Nếu bàn in của bạn đủ lớn (200x250mm), bạn có thể in ZipperComplete, ZipperSlider và ZipperKey. Nếu bạn có bàn in nhỏ hơn, thay vì in ZipperComplete, hãy in ZipperLeft, ZipperRight và ZipperPin.

Lắp ráp

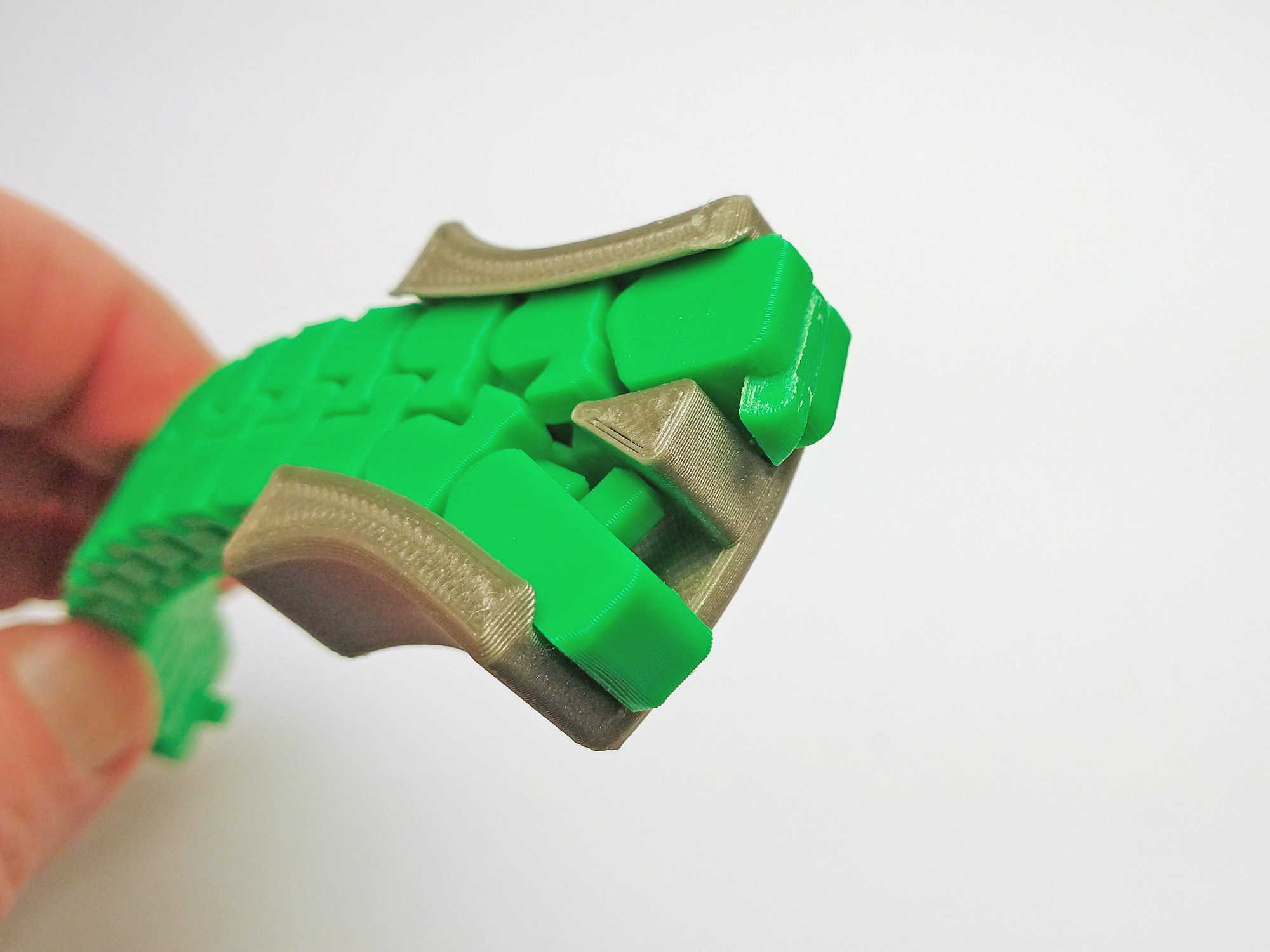

Đối với phiên bản ZipperComplete, chỉ cần đóng các răng cưa từ dưới lên, trượt thanh trượt vào từ phía trên, sau đó trượt chìa khóa nhỏ vào đầu khóa kéo (xem ảnh thứ hai) để giữ cho thanh trượt không bị bung ra.

Đối với phiên bản trái/phải, trước tiên bạn cần lắp ráp mặt phải vào mặt trái tại bộ nối trung tâm nhỏ. Chèn chốt để giữ các bộ phận lại với nhau và sau đó dùng một giọt keo siêu dính lên đầu chốt để giữ nó cố định. Sau đó, lắp ráp thanh trượt và chìa khóa như đã mô tả ở trên.

Chúc bạn zip vui vẻ!
