Ender 5 Micro Swiss Direct Drive Cable Drag Chain Giá Đỡ Động Cơ Bước (Ray Tuyến Tính & Tiêu Chuẩn)

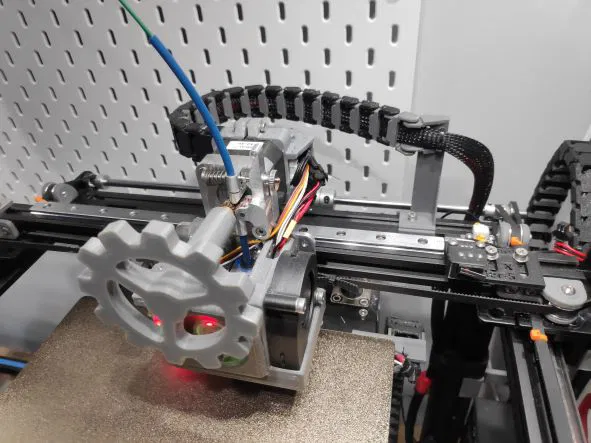

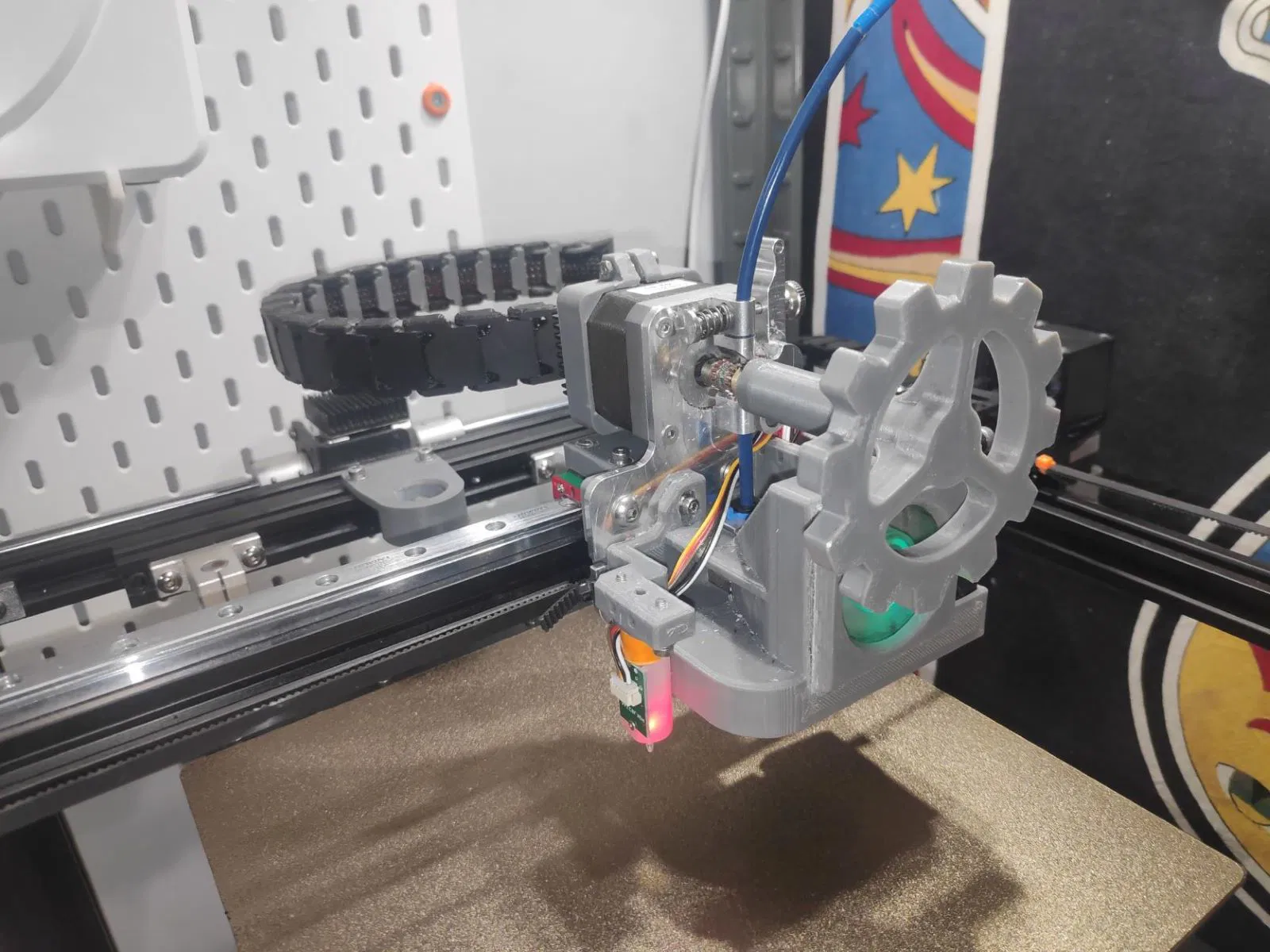

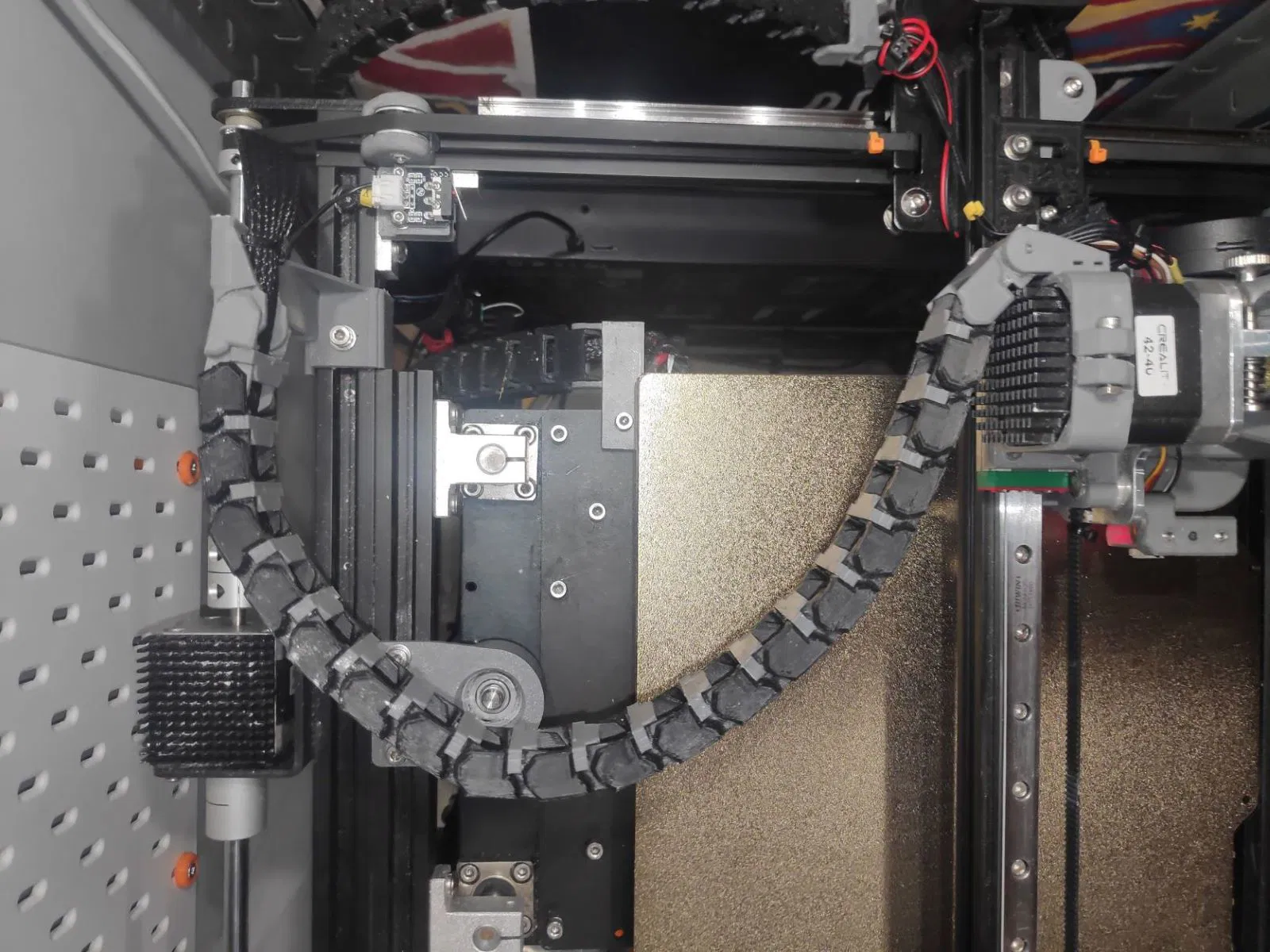

Đây là chuỗi cáp (cable chain) được tôi thiết kế từ từ và dần dần cho chiếc Ender 5 yêu thích của tôi với bộ Micro Swiss Direct Drive.

Nó là một bản phối lại của chuỗi cáp rất chắc chắn cho Ender 3 của Diogo Santos https://www.thingiverse.com/thing:3715002 và một số giá đỡ dây cáp động cơ Nema17 mà tôi tìm thấy cách đây vài năm và không còn xác định được nguồn gốc hay tác giả.

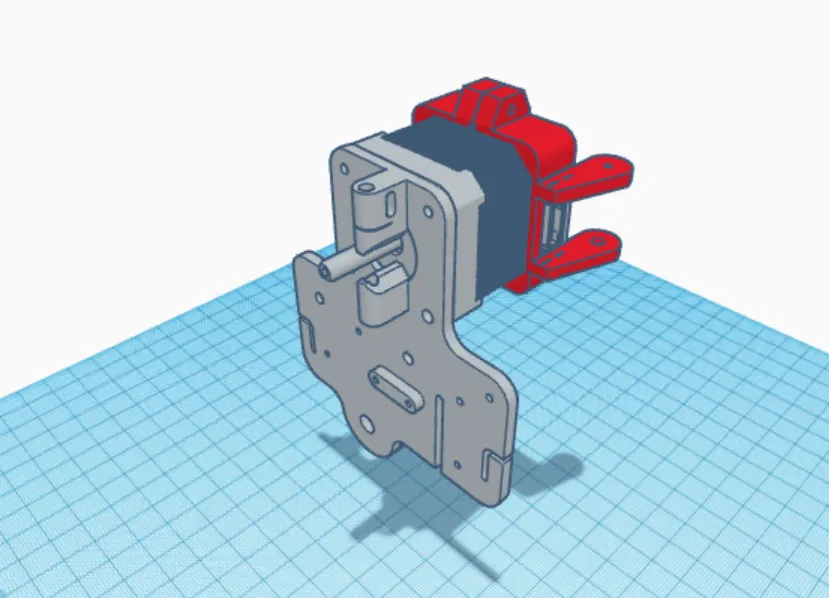

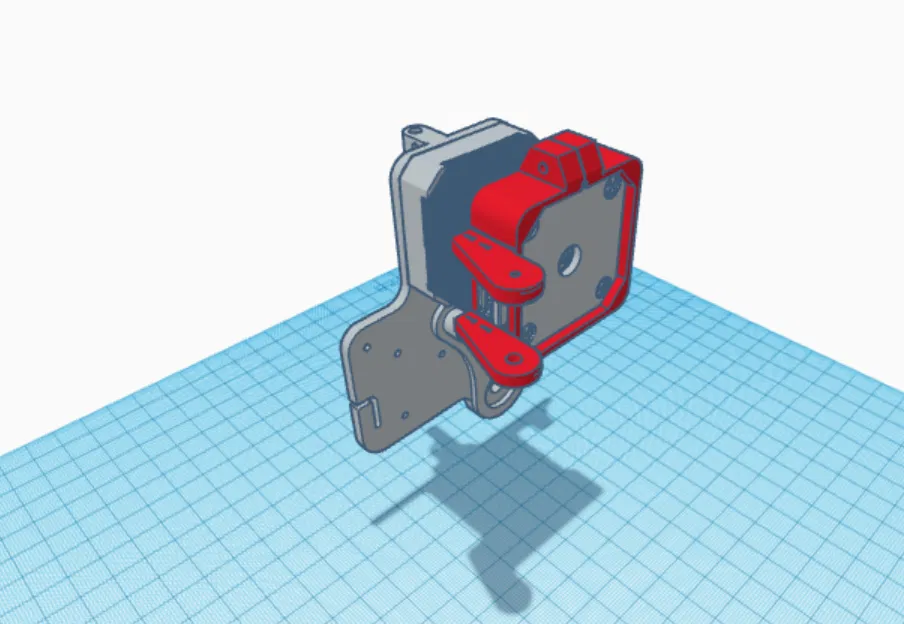

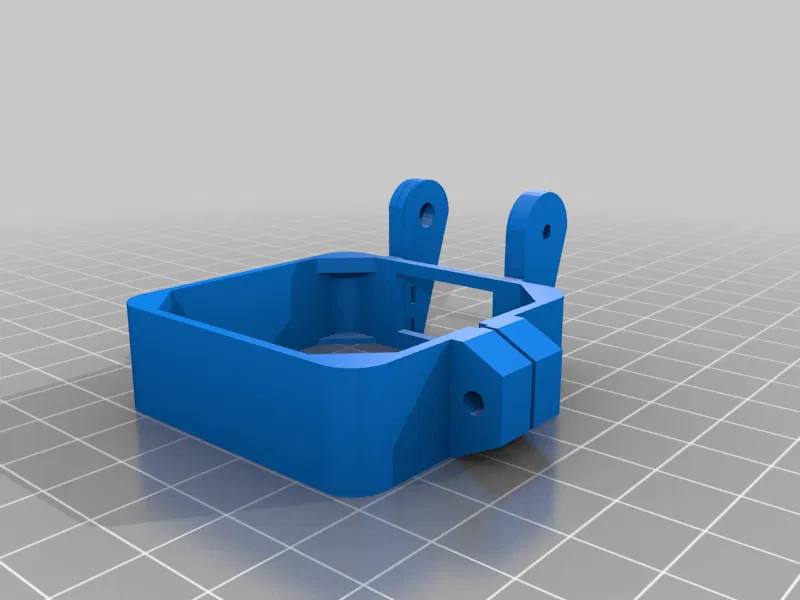

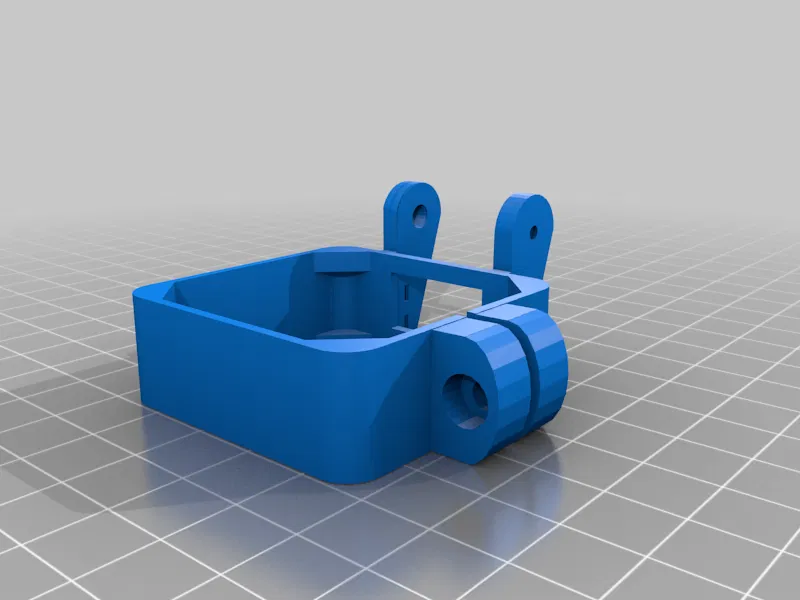

Có hai phiên bản giá đỡ động cơ bước. Sự khác biệt chỉ là lỗ vít. Hiện tại tôi đang sử dụng V2.

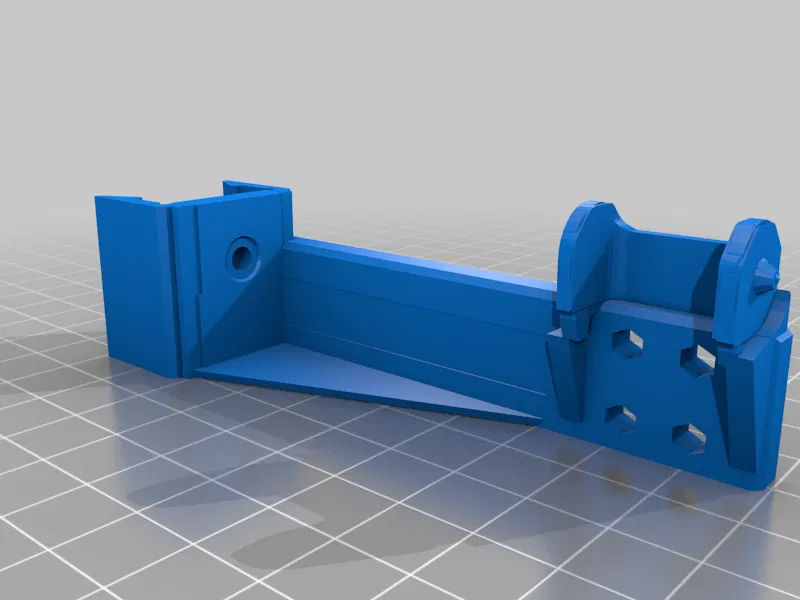

Cũng có hai phiên bản giá đỡ khung vì tôi đã chuyển sang ray tuyến tính (linear rail) một thời gian trước.

Theo kinh nghiệm, tôi chỉ in các bộ phận máy in bằng ABS, vì vậy tôi không thể đảm bảo điều này sẽ hoạt động tốt với PLA.

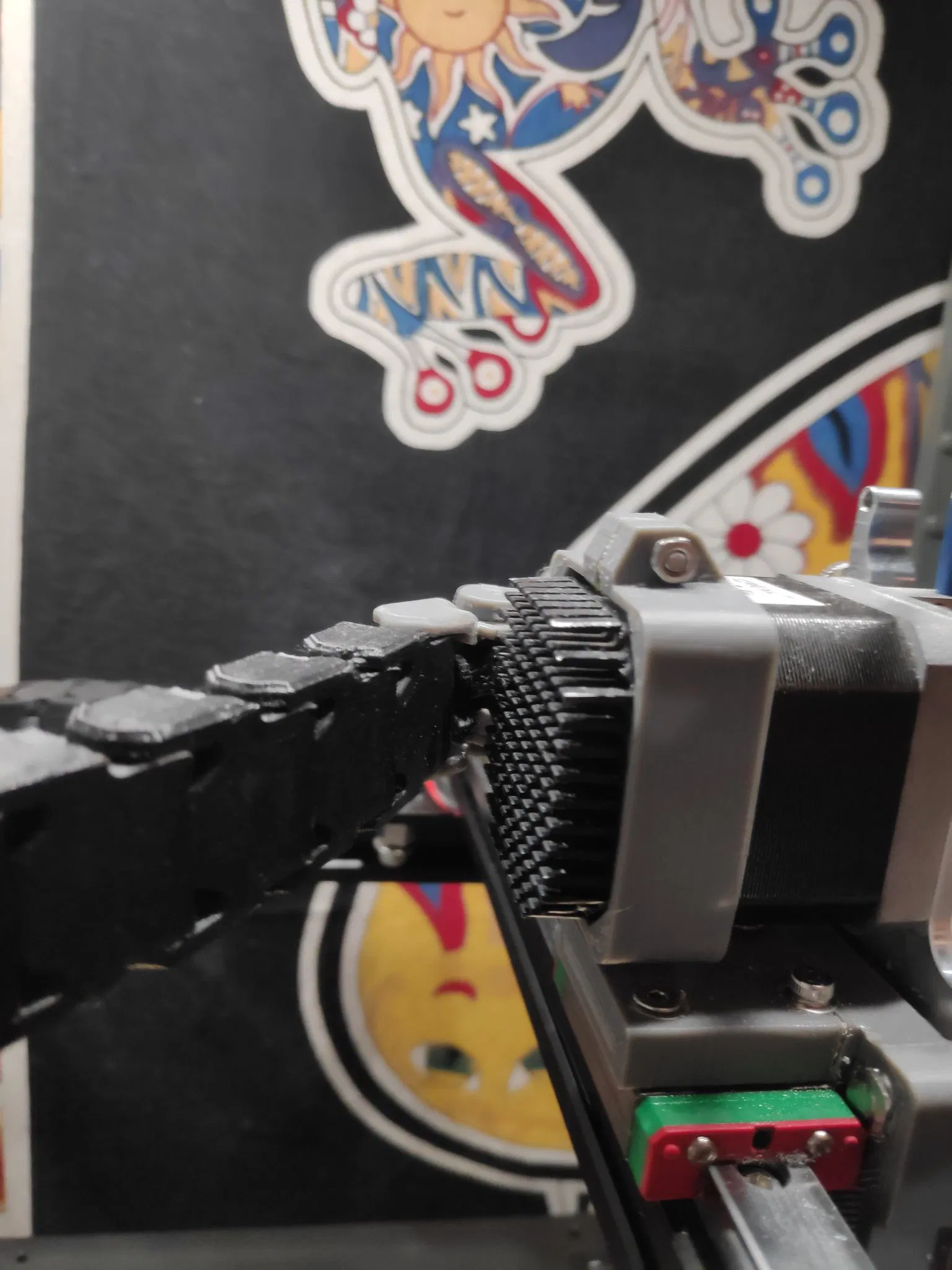

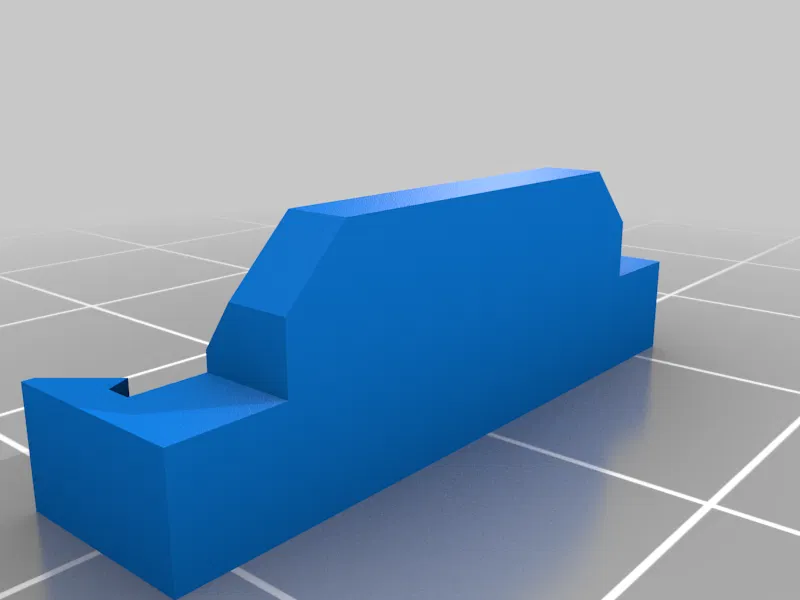

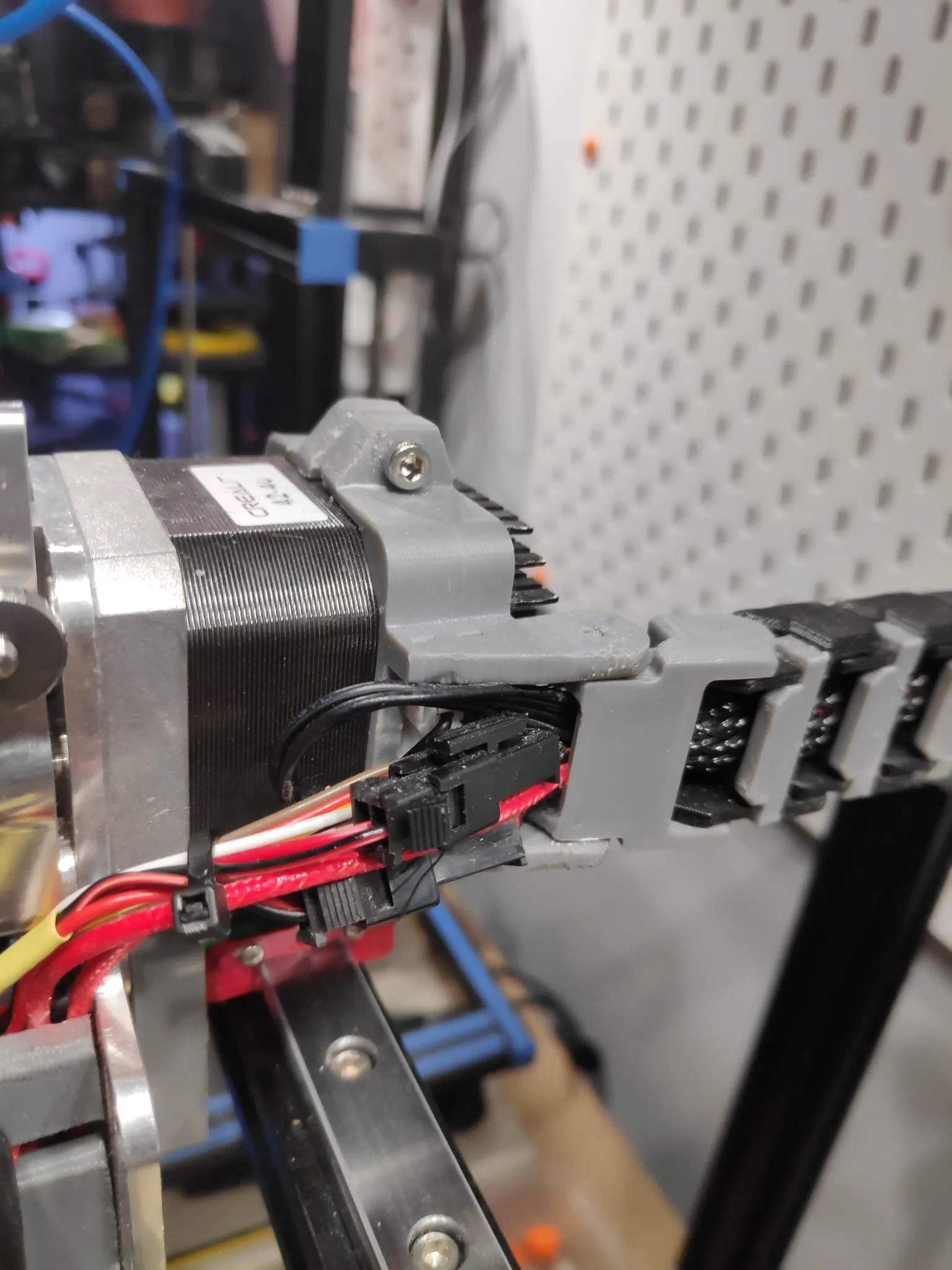

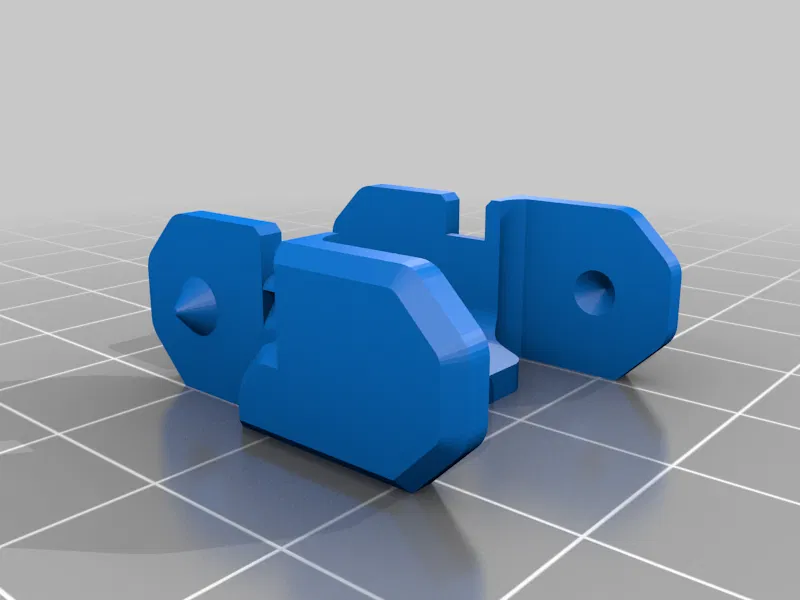

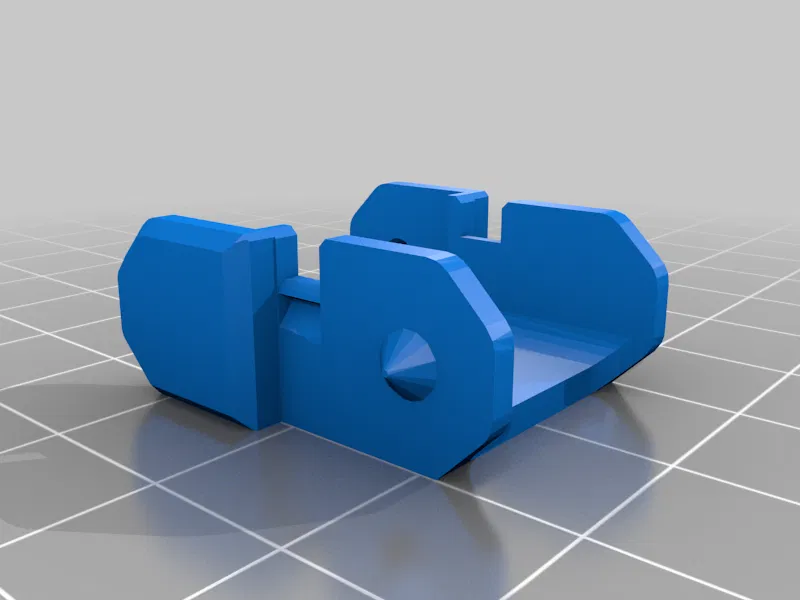

Tôi đang sử dụng một mảnh liên kết cáp NO STOP (đảo ngược như trong ảnh) gắn chuỗi cáp vào giá đỡ động cơ và một mảnh khác gắn vào giá đỡ khung.

Thiết kế này có thể không hoàn toàn hoàn hảo nhưng nó đã hoạt động tốt với tôi trong một thời gian khá dài.

Tôi hy vọng bạn thích nó và tận hưởng nó nhiều như tôi.
