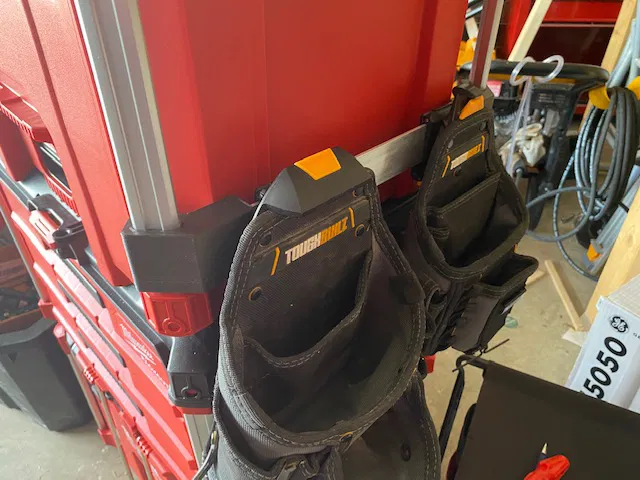

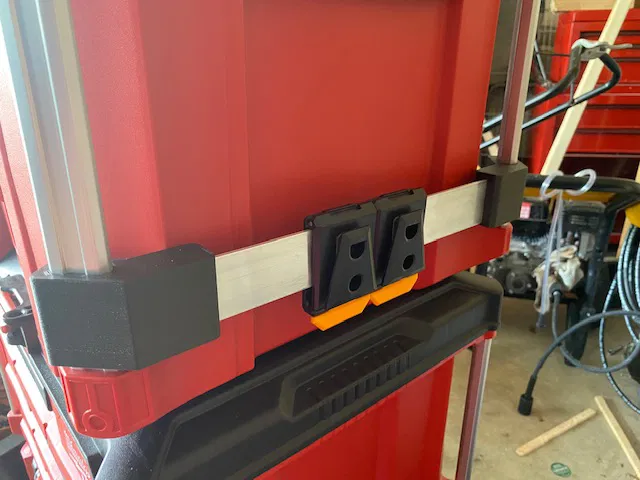

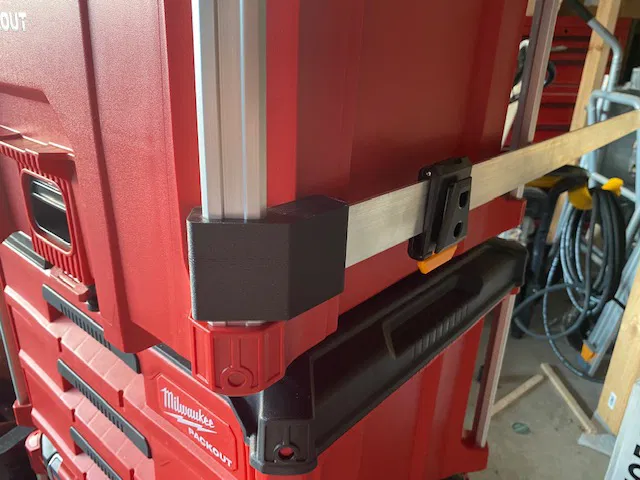

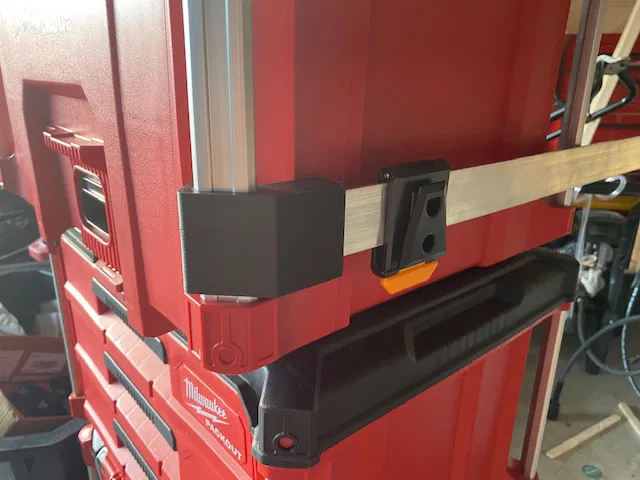

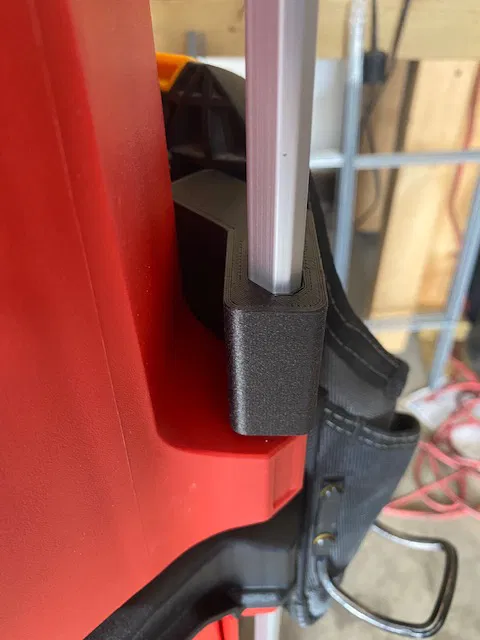

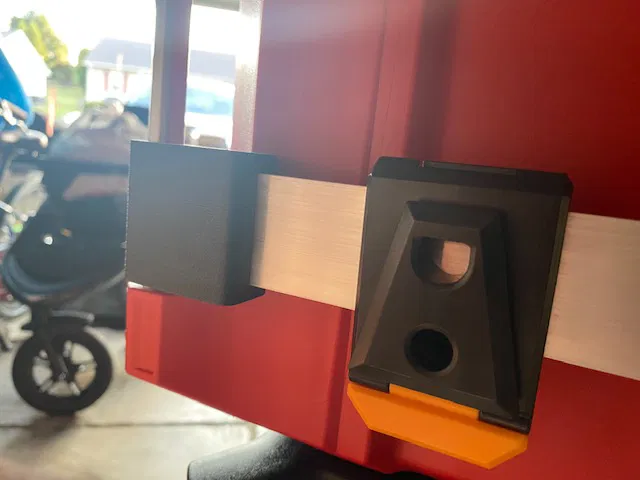

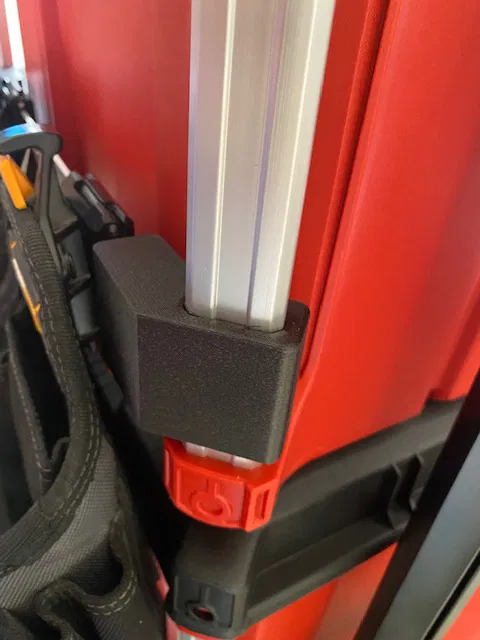

Giá đỡ thanh ray Milwaukee Packout

Đây là một giá đỡ thanh ray Milwaukee Packout đơn giản và gọn gàng. Đây có lẽ là thiết kế có giá cả phải chăng nhất vì không cần mua thêm vít, đai ốc hoặc phụ kiện nào khác.

Hướng dẫn in:

Vui lòng in 1 chiếc theo hướng đặt bình thường VÀ 1 chiếc xoay 180 độ để khi lắp đặt, các hoa văn trên và dưới sẽ trông giống nhau.

Danh sách vật liệu:

Mã hàng Lowes: (Model # 11317) Nhôm đặc hoàn thiện phay trong nhà/ngoài trời 2in X 3Ft. Khoảng $15.00

Hướng dẫn lắp ráp: (Đo để cắt)

Vì cài đặt của mỗi người hơi khác nhau, đây là cách tôi đã làm để đạt được vết cắt hoàn hảo cho thanh nhôm

1. Tháo vít thanh dẫn hướng Milwaukee, và kéo các thanh xuống, (không cần tháo hoàn toàn)
2. Mỗi giá đỡ in 3D (khe cắm thanh nhôm là 30MM) khi đo để cắt.
3. Lắp 1 giá đỡ
4. Trượt thanh nhôm vào giá đỡ còn lại (chưa được lắp).
5. Thanh nhôm sẽ nhô ra khỏi giá đỡ còn lại của bạn, khi lắp đặt hãy đánh dấu trên thanh nhôm tại vị trí thanh chạm vào phần trước của bộ phận 3D.
6. Đo khoảng 25MM SAU vạch đánh dấu của bạn. (sự khác biệt 5mm là bộ đệm)
7. Vẽ một đường thẳng vuông góc và cắt thanh nhôm.
8. Tháo giá đỡ đã lắp đặt của bạn, lắp nhôm vào giữa cả hai giá đỡ và lắp lại vào bộ dụng cụ Milwaukee Packout của bạn.

Bản phác thảo được thực hiện bằng Fusion360, Vui lòng chỉnh sửa theo sở thích của bạn. Vui lòng gửi / đăng ảnh bản chỉnh sửa khi hoàn thành.
