Đầu nối ống hút bụi cho máy Mirka DEROS

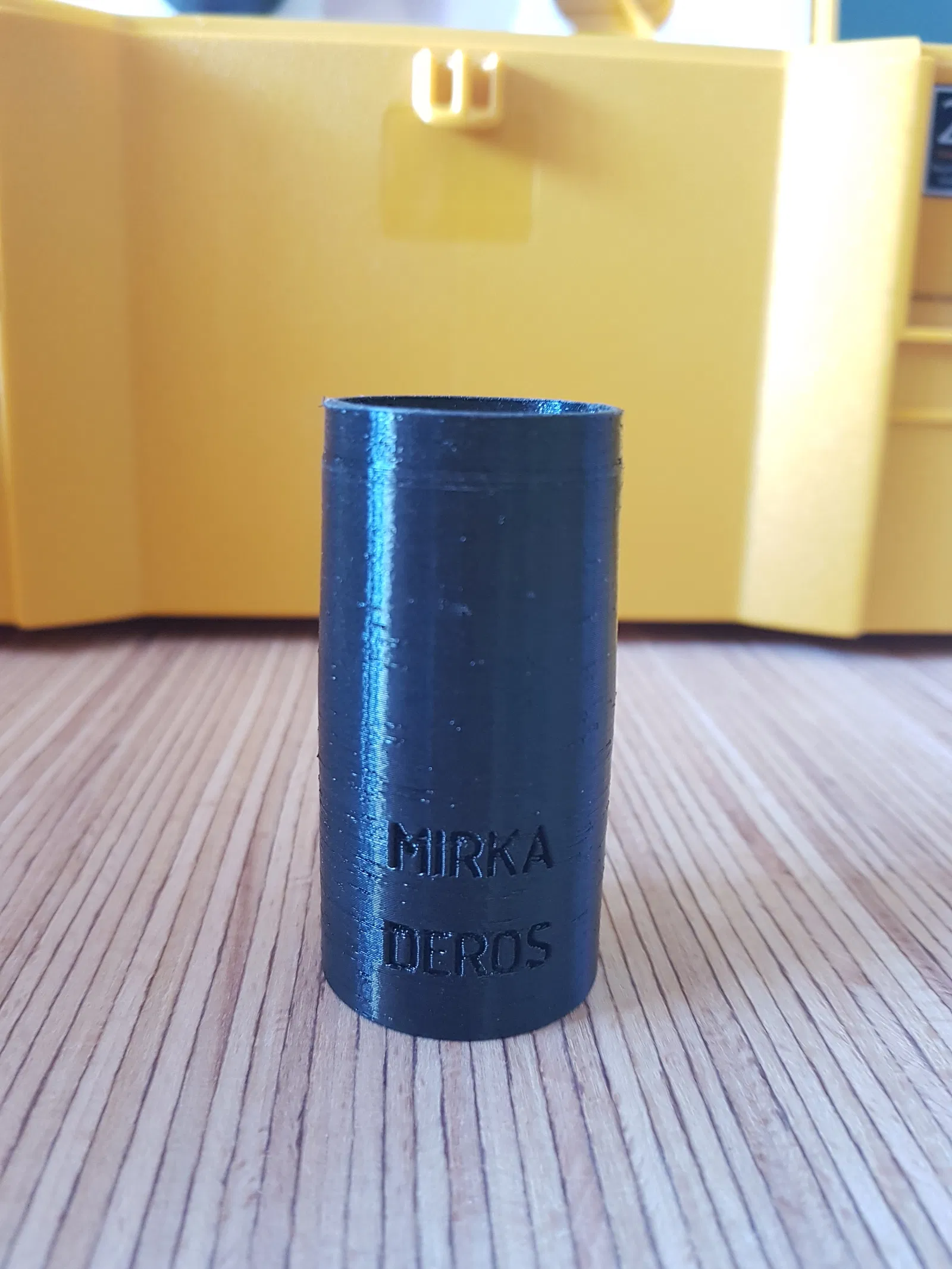

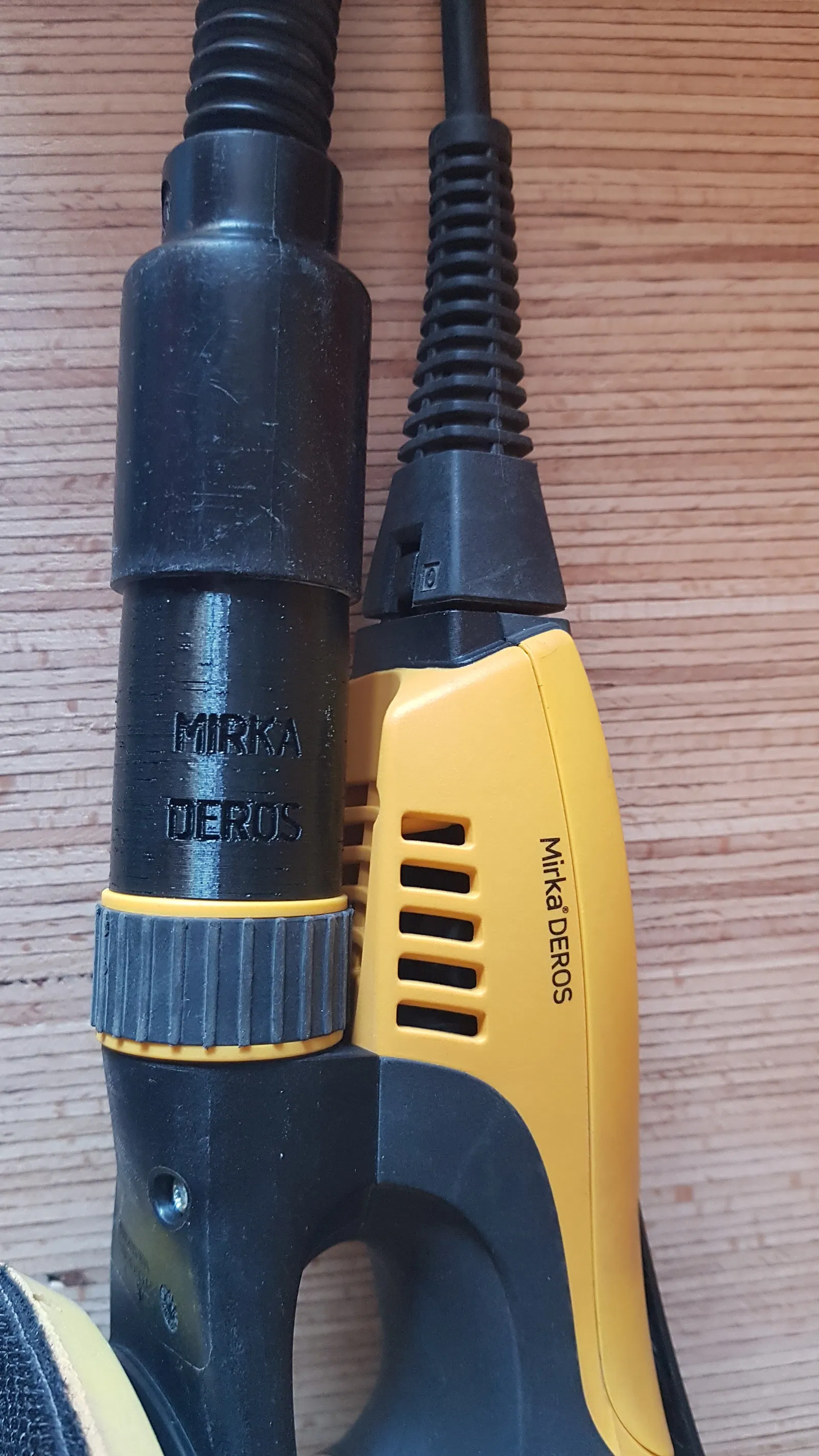

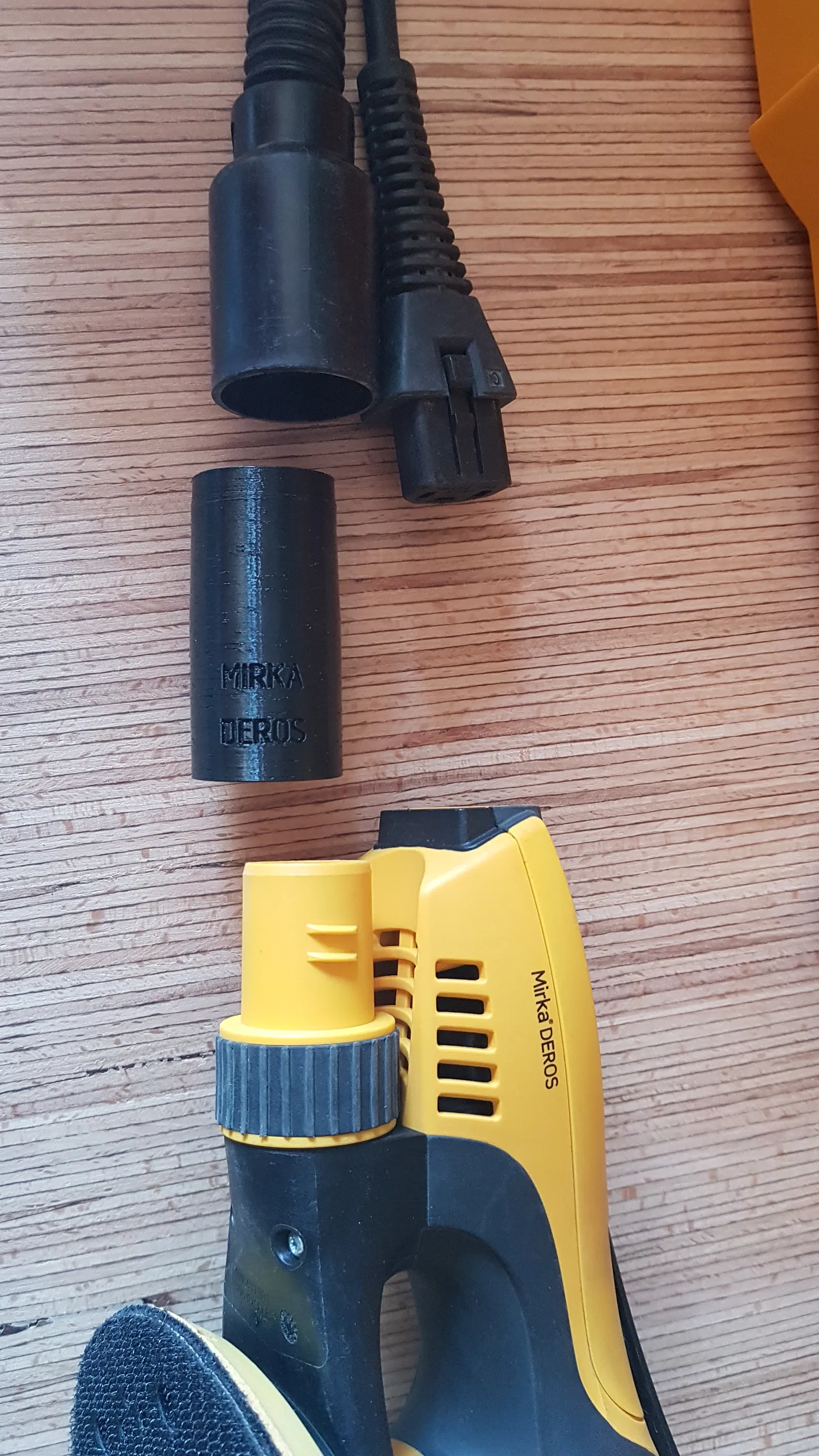

Tôi đang cần một bộ phận để kết nối ống hút bụi với máy chà nhám quỹ đạo Mirka DEROS của tôi để hút bụi. Tôi đã thiết kế bộ phận này trong Fusion 360 với một đầu nối âm có vít bên trong để khớp với đầu ra của máy chà nhám và chỉ là một hình nón đơn giản để kết nối với ống hút bụi. Tôi đã thực hiện một vài thử nghiệm để tìm ra các thông số ren tùy chỉnh phù hợp theo bài viết trên cơ sở kiến thức của Fusion 360 → https://knowledge.autodesk.com/fr/support/fusion-360/troubleshooting/caas/sfdcarticles/sfdcarticles/FRA/Custom-Threads-in-Fusion-360.html Tôi đã sử dụng ren tùy chỉnh M29.5x5. In bằng Prusament PETG Jet Black với chiều cao lớp 0.20mm và các thông số PrusaSlicer tiêu chuẩn. Trên các tệp .stl và .3mf, tôi đã tải lên tệp .f3d của Fusion 360 để bạn có thể sửa đổi thiết kế và điều chỉnh nó theo nhu cầu của mình. Như thường lệ, phản hồi và nhận xét (và chắc chắn là "thích") luôn được chào đón. Đừng ngần ngại đăng những bức ảnh đẹp về sản phẩm của bạn. Bạn cũng có thể xem các phụ kiện Mirka DEROS khác mà tôi đã thiết kế và in 3D: * Tay cầm máy chà nhám quỹ đạo Mirka DEROS cho Systainer

• Khối chà nhám đĩa chà nhám 125mm và 150mm Chúc bạn vui vẻ Nếu bạn thích mẫu này, hãy xem thêm thiết kế khác của tôi
