Bộ làm mát FLIRC cho Raspberry Pi 4

Raspberry pi 4 chạy rất nóng.

Nóng đến mức nó làm quá nhiệt vỏ FLIRC của tôi trong thời gian xem một nửa bộ phim trên Kodi.

Tôi lục lọi trong thùng đồ cũ và tìm thấy một bộ tản nhiệt 40mm X 40mm X 10mm và một quạt Noctua 12v 40mm.

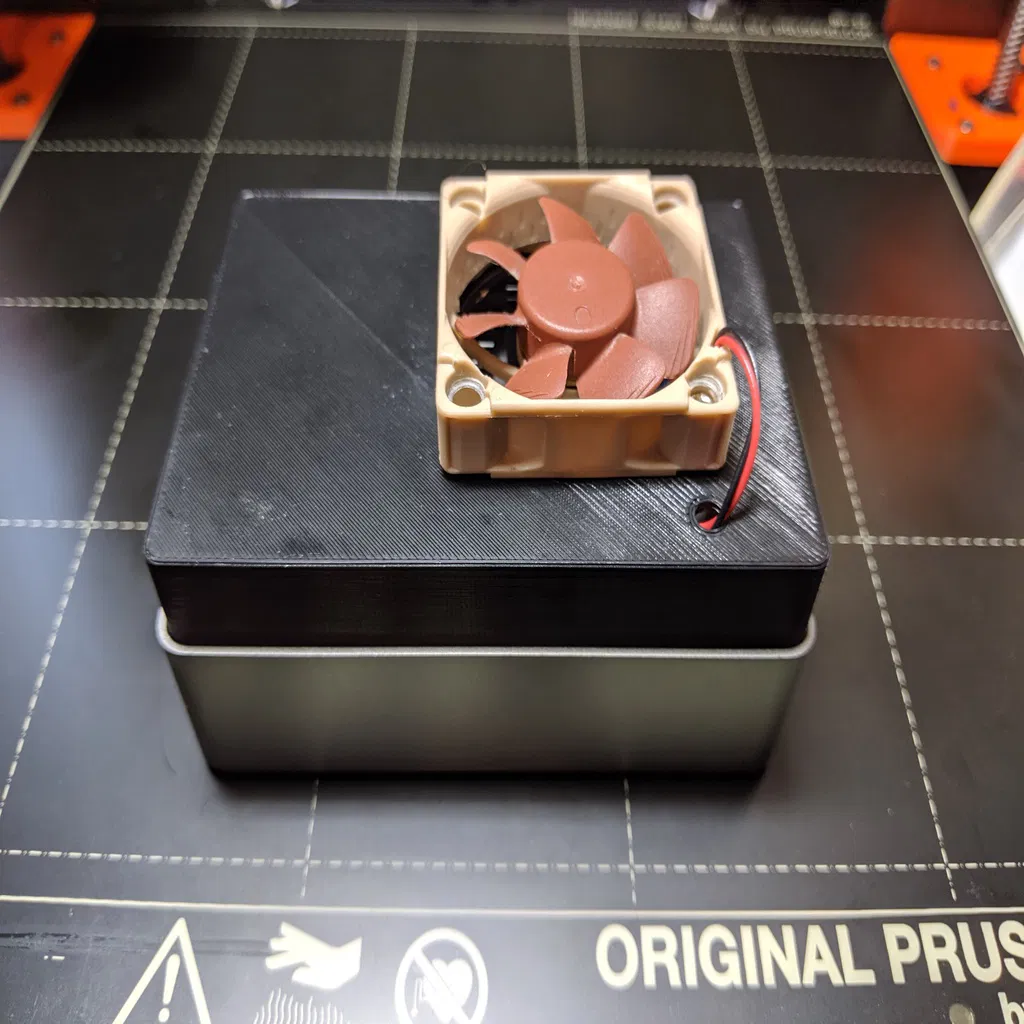

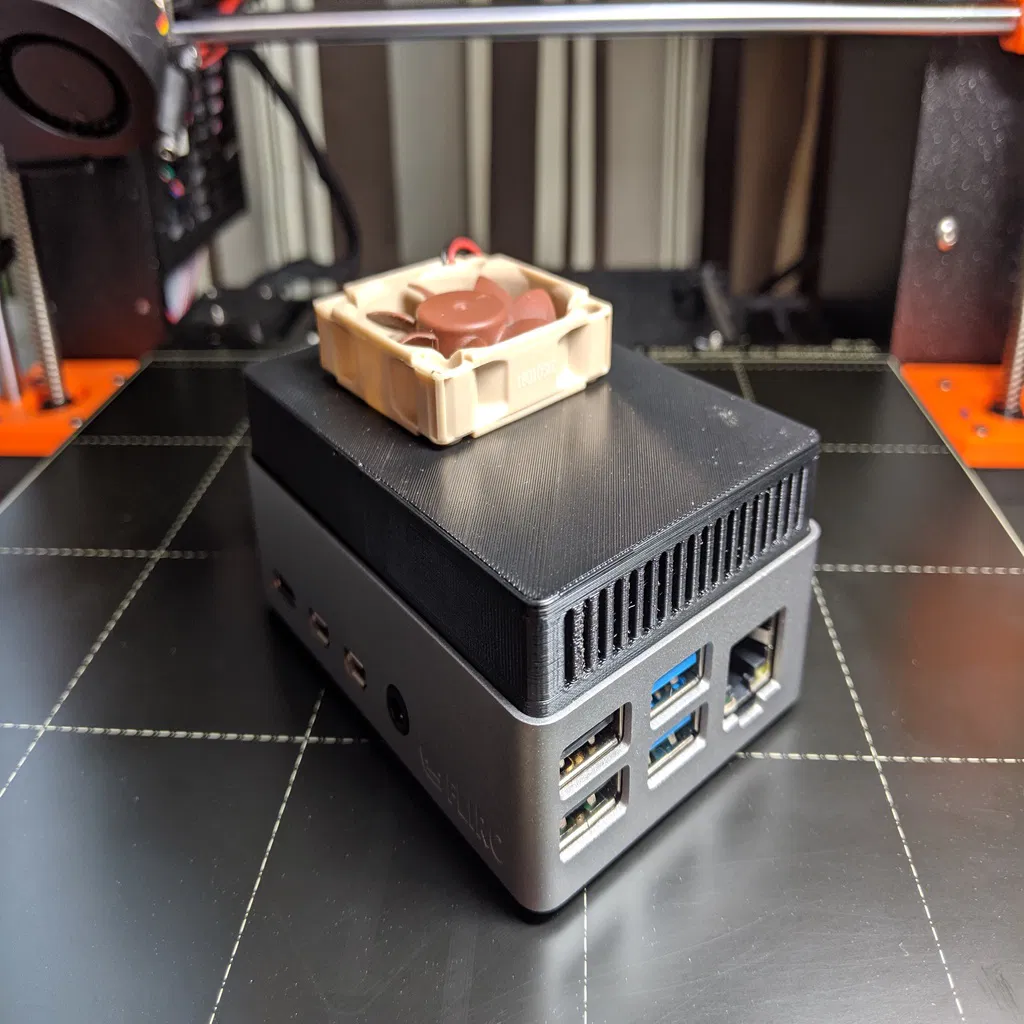

Tôi đã thiết kế bộ làm mát để hướng luồng khí của quạt qua bộ tản nhiệt, bộ tản nhiệt này được đặt trên bề mặt phẳng lớn nhất của vỏ máy.

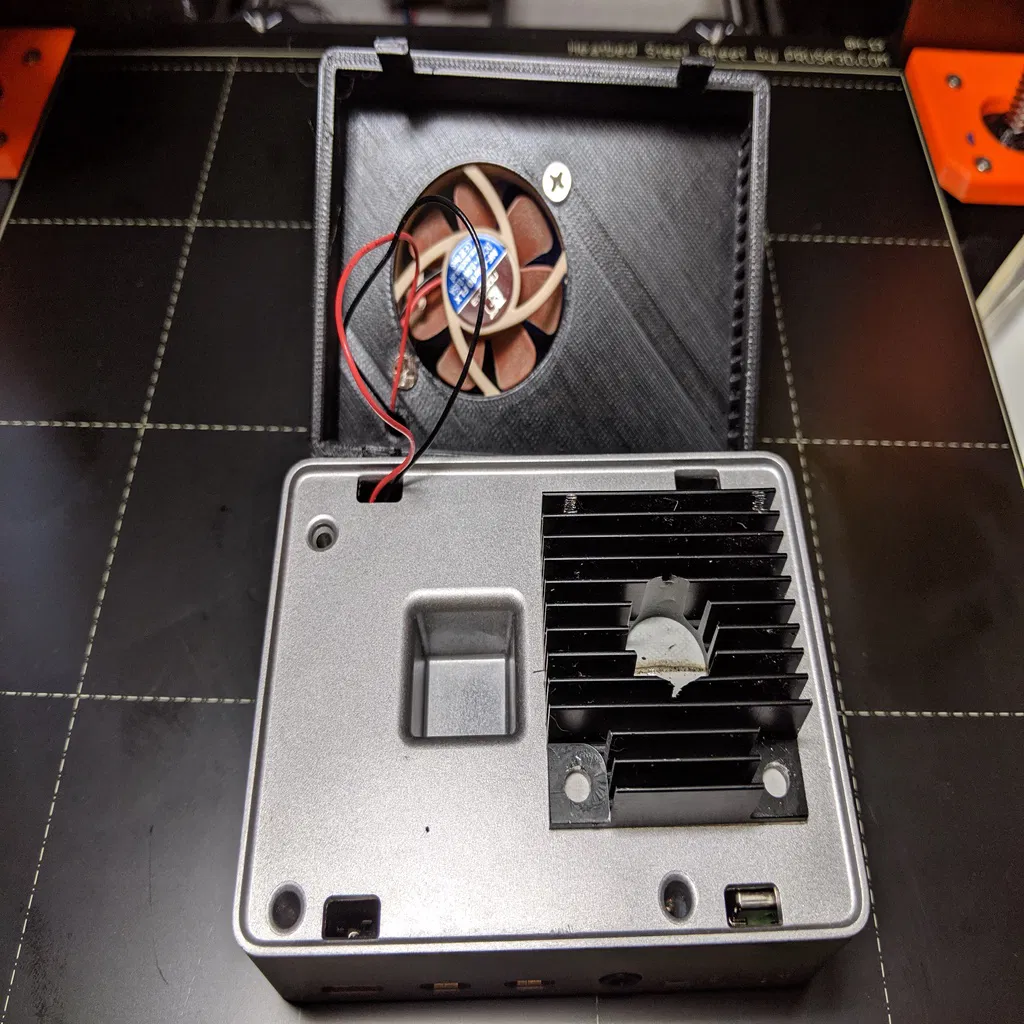

Quạt 12v được kết nối với các chân 5V và ground trên header GPIO và dây được luồn qua khe gần nhất trên vỏ nhôm. Vì đây vốn là một quạt êm ái, và nó chạy ở điện áp thấp hơn, nên nó hoàn toàn im lặng.

Thiết lập này đã giảm nhiệt độ vỏ máy từ "Quá nóng để chạm" xuống "Nhiệt độ phòng tương đối" mà hầu như không tăng thêm tiếng ồn.

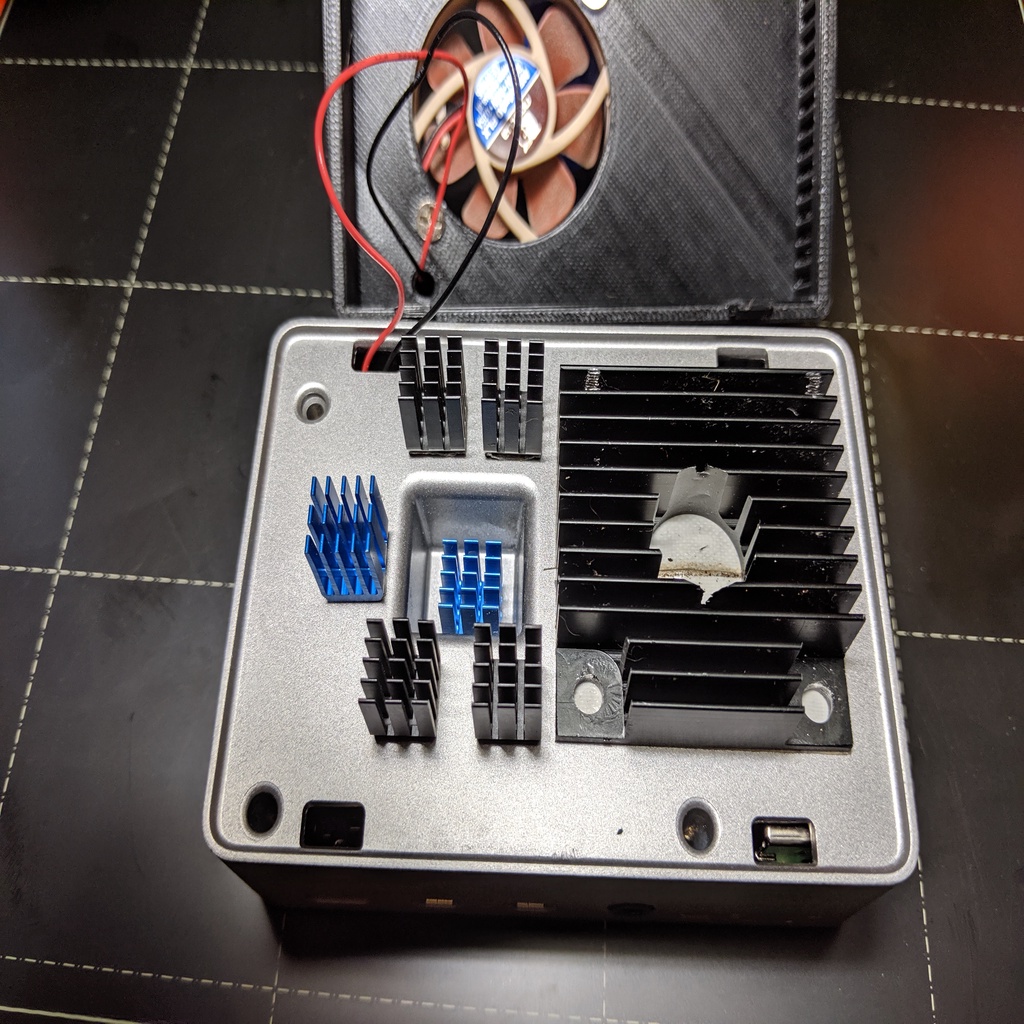

Như một phần thưởng, tôi đã xếp chồng mọi bộ tản nhiệt dự phòng tôi có ngay dưới quạt, vì tại sao không?

Tôi đang làm việc trên một phiên bản sử dụng quạt thổi để có cấu hình thấp hơn/sạch hơn và sẽ cập nhật khi sẵn sàng.

Tôi đã bao gồm tệp Inventor và tệp STEP cho bất kỳ ai muốn chỉnh sửa.

Cài đặt In

Thương hiệu Máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Không

Độ phân giải:

.2

Infill:

20%

Filament: Inland PETG Black

Ghi chú:

PLA cũng hoạt động. Tôi đã sử dụng PETG vì đó là sợi nhựa màu đen duy nhất tôi có.

Cách tôi thiết kế ===================

Tôi đã thiết kế cái này bằng cách đo đạc vỏ FLIRC và in nhiều bộ phận để thử vừa vặn cho đến khi tôi thích cách nó lắp ráp.

Thể loại: Máy tính
