Giá đỡ Phim MK3S+ Gắn Trên Cùng
Giá đỡ kép dạng ván trượt gắn trên đỉnh cho 1 hoặc 2 cuộn dây phim. Giống như giá đỡ của Mini, nhưng lớn hơn và tốt hơn. Yêu cầu 8 vòng bi ván trượt 608 và có hướng dẫn lắp ráp chi tiết.
Mô tả

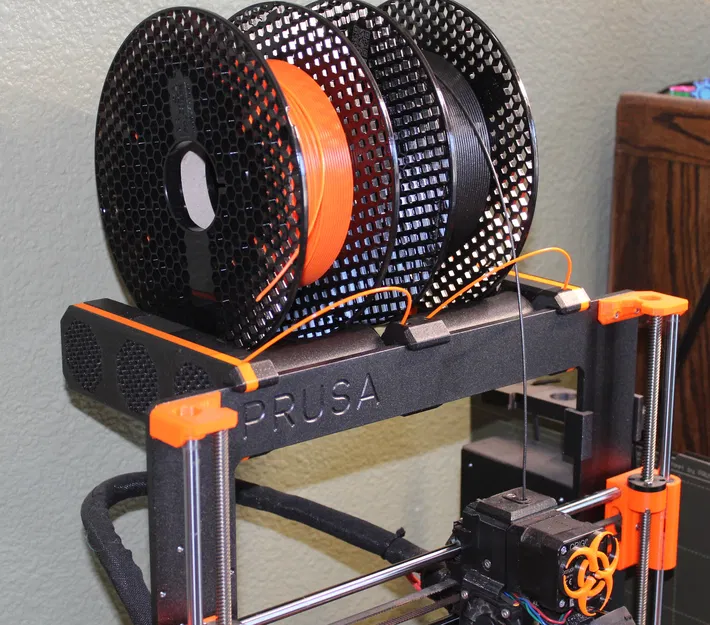

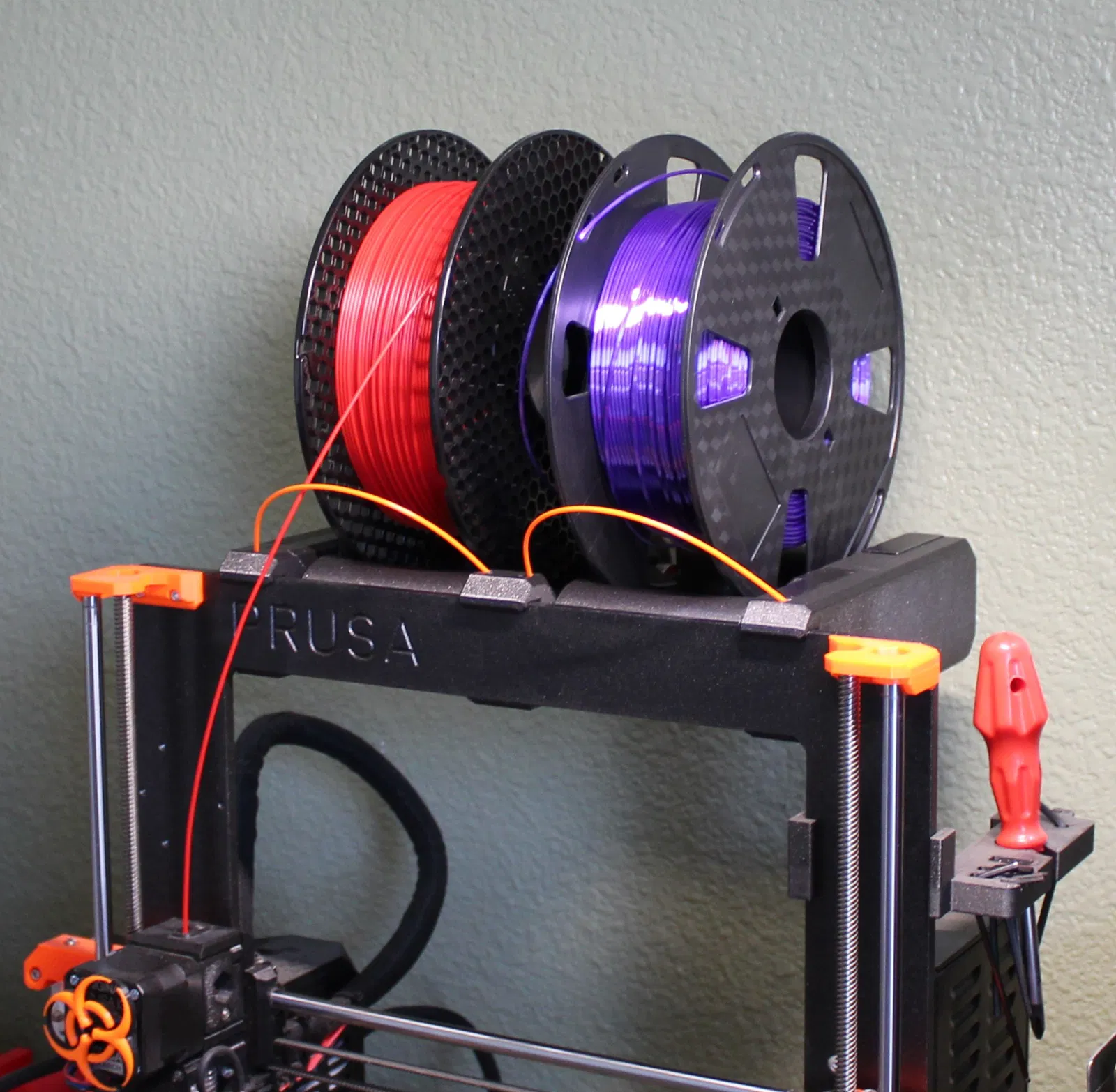

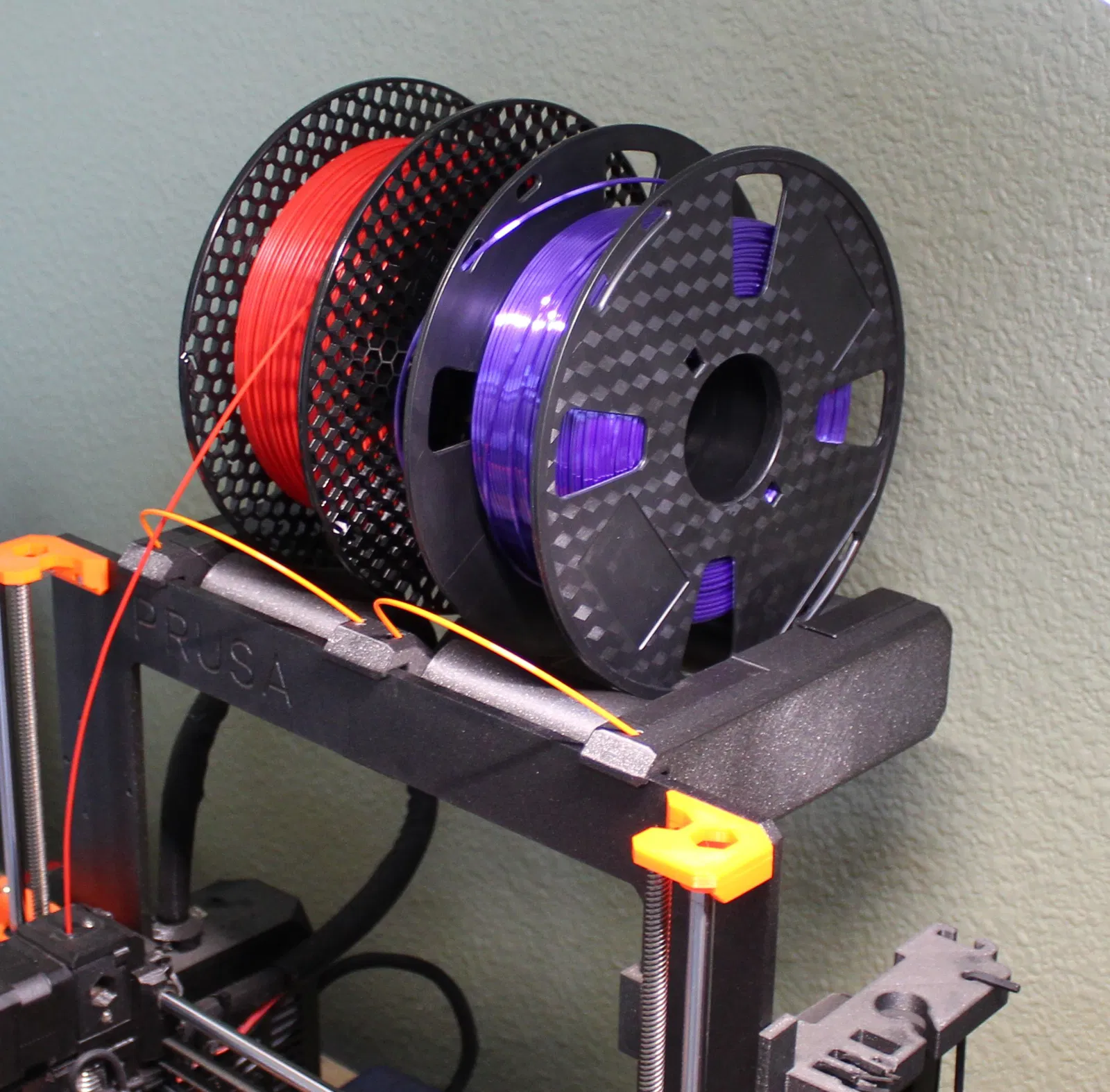

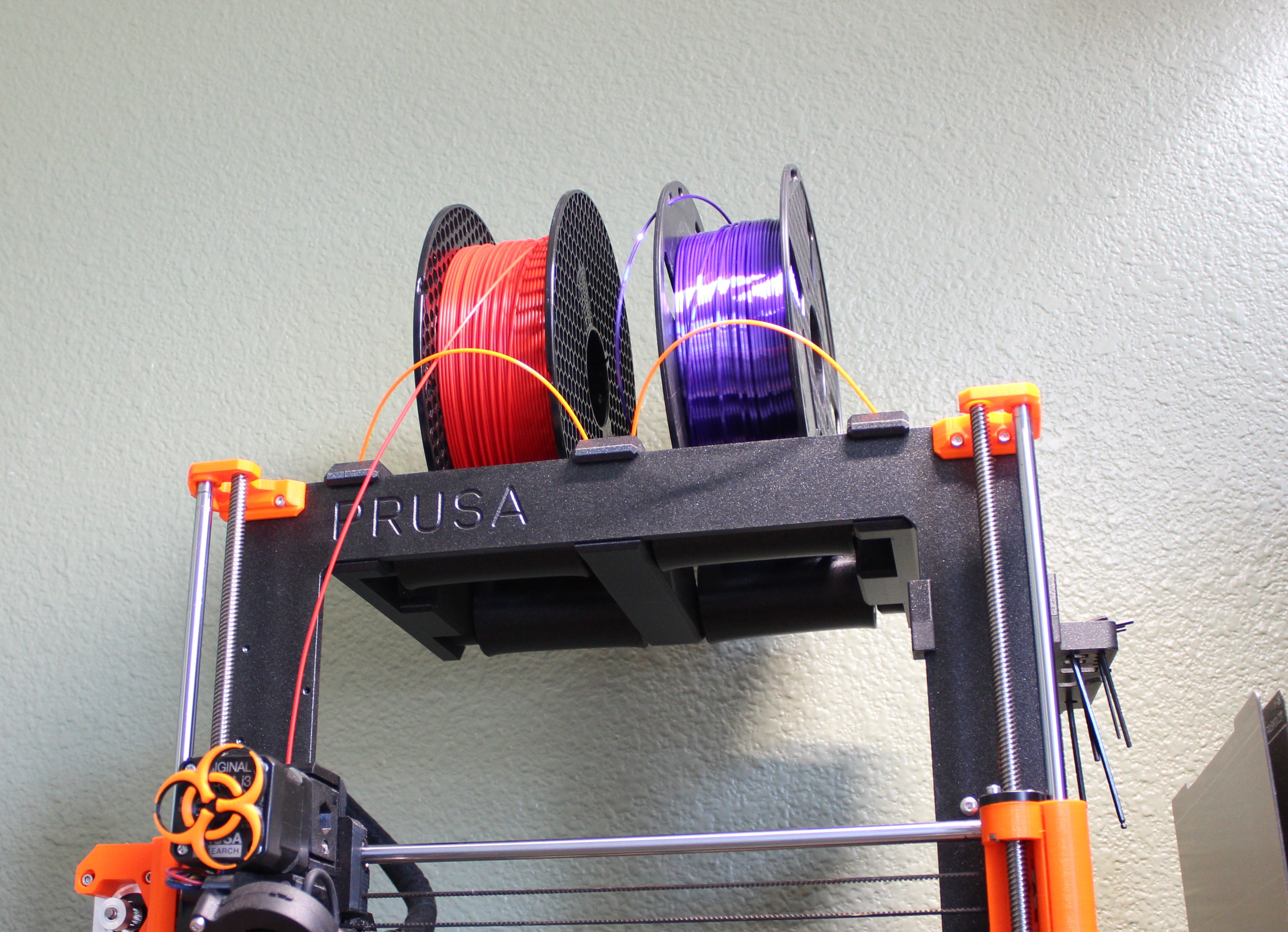

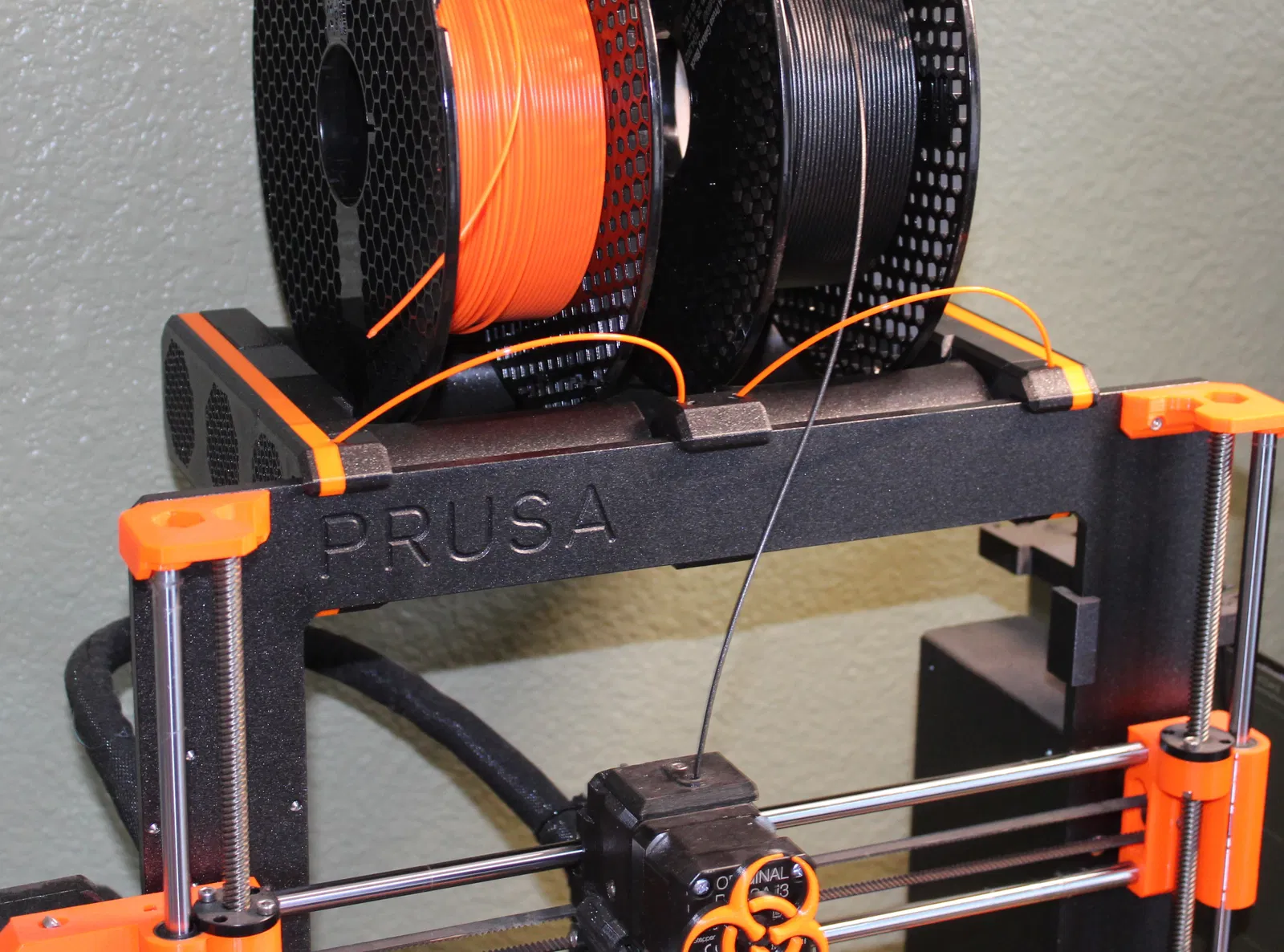

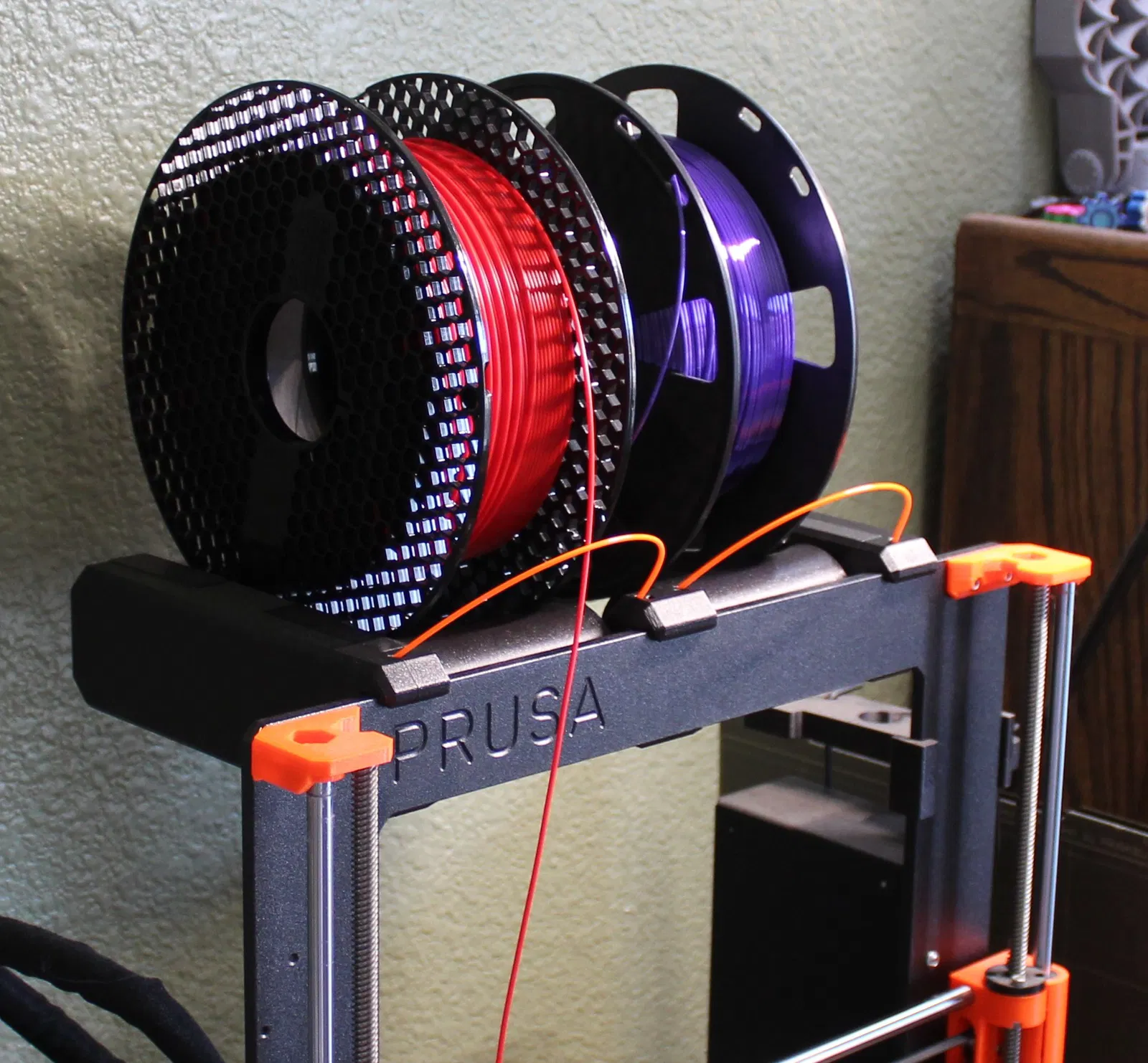

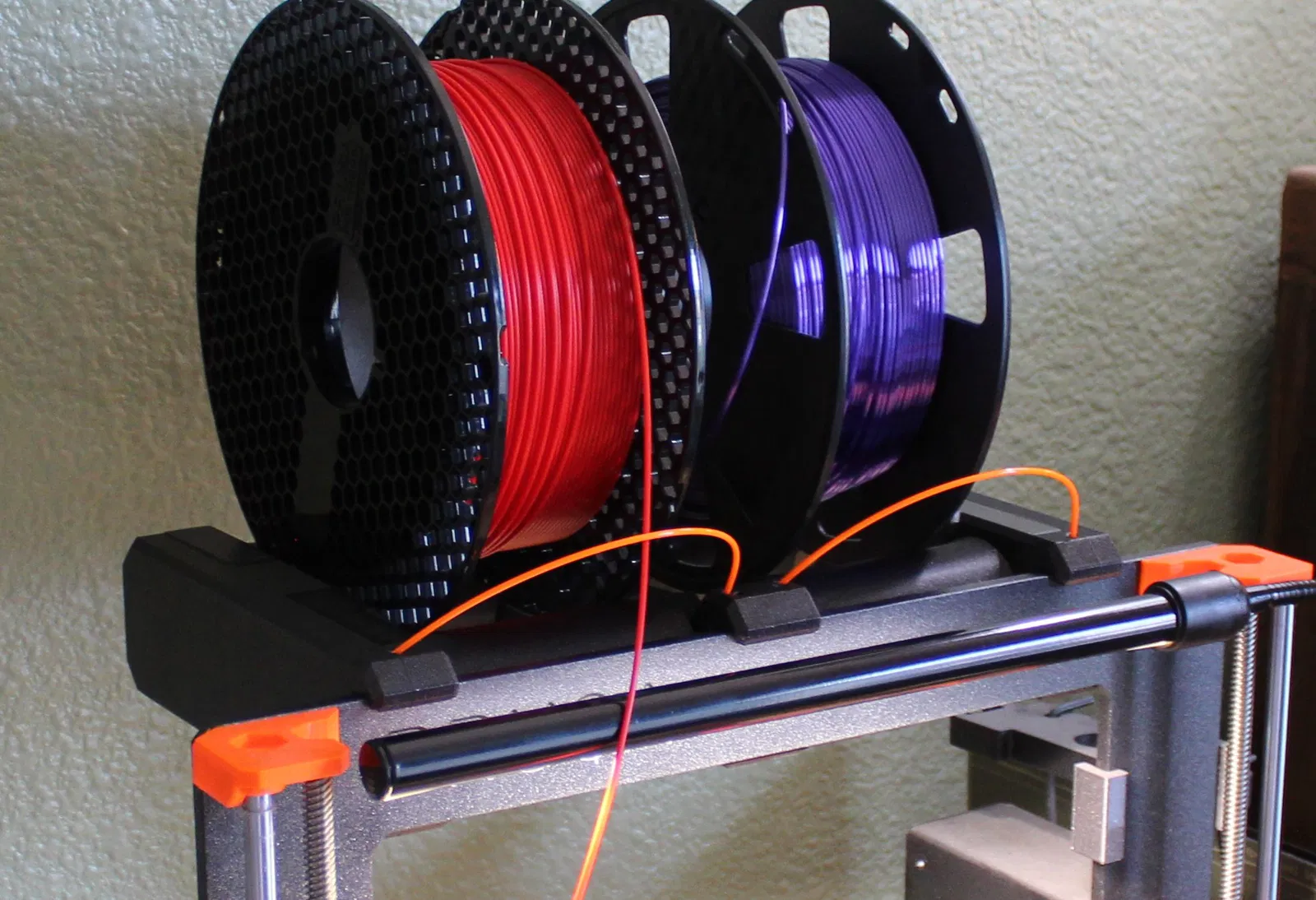

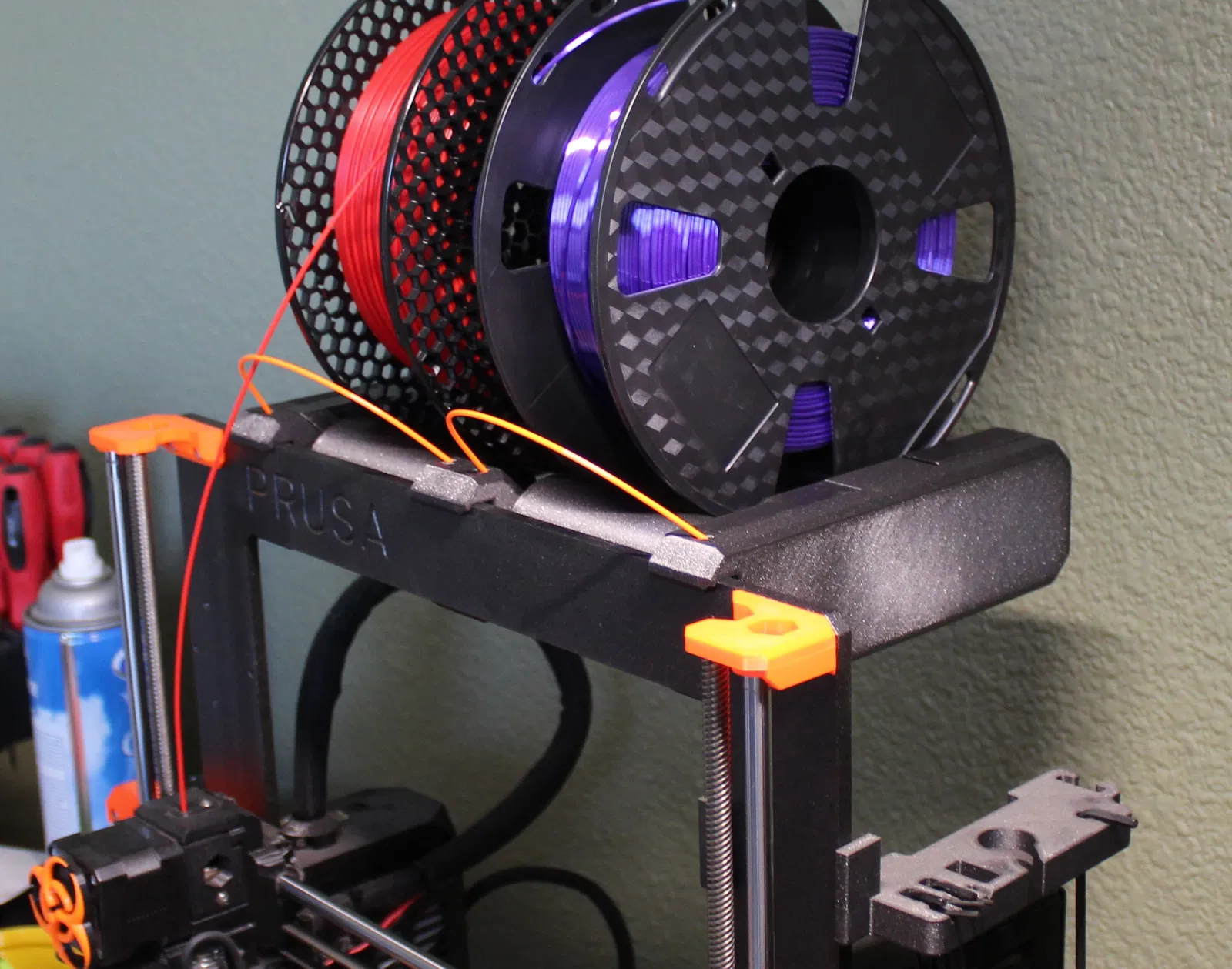

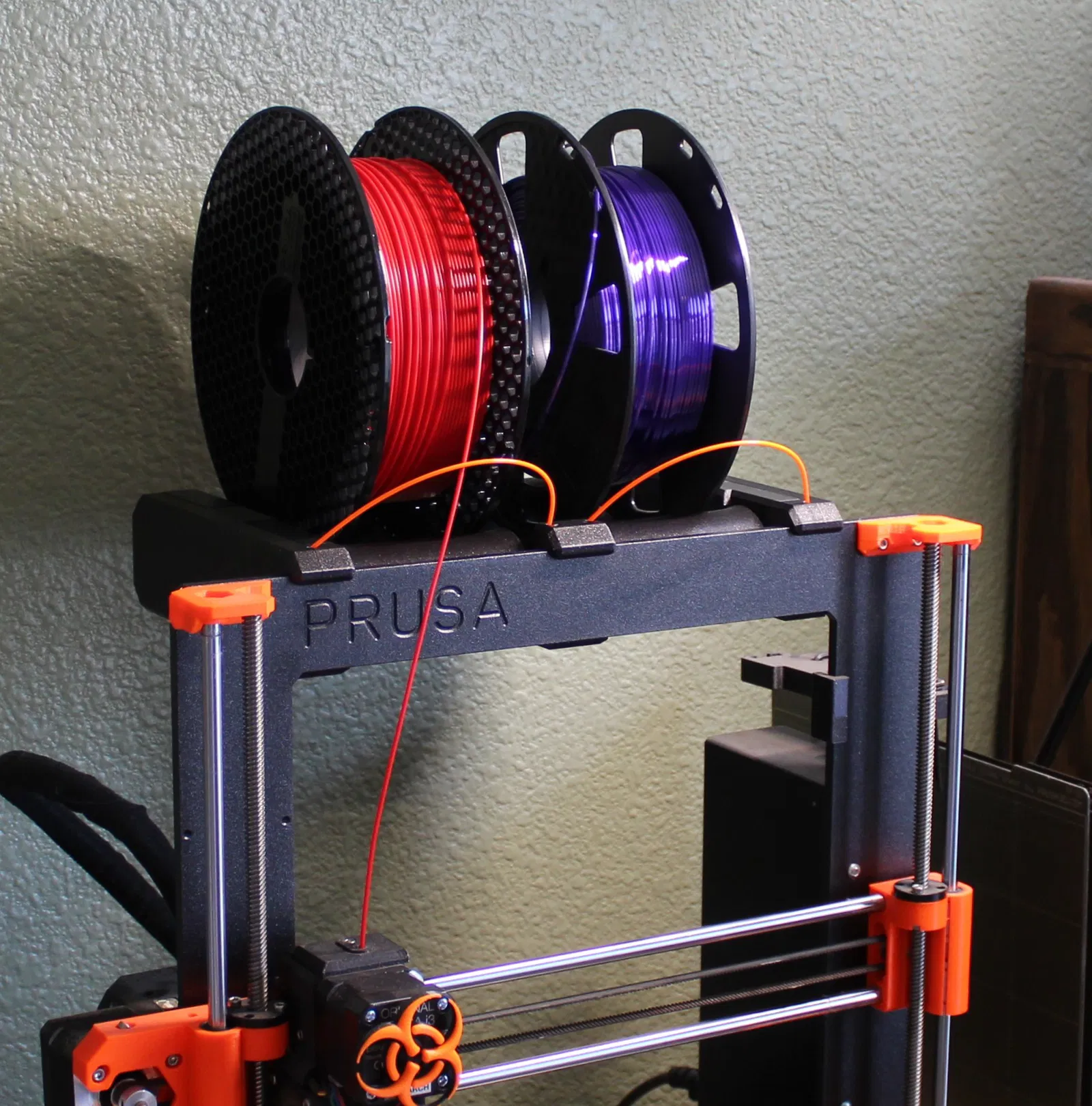

Giá đỡ kép cho cuộn dây phim dạng gắn trên đỉnh của MK3S+ của bạn.
Yêu cầu:
8 - Vòng bi ván trượt 608
Hướng dẫn lắp ráp:

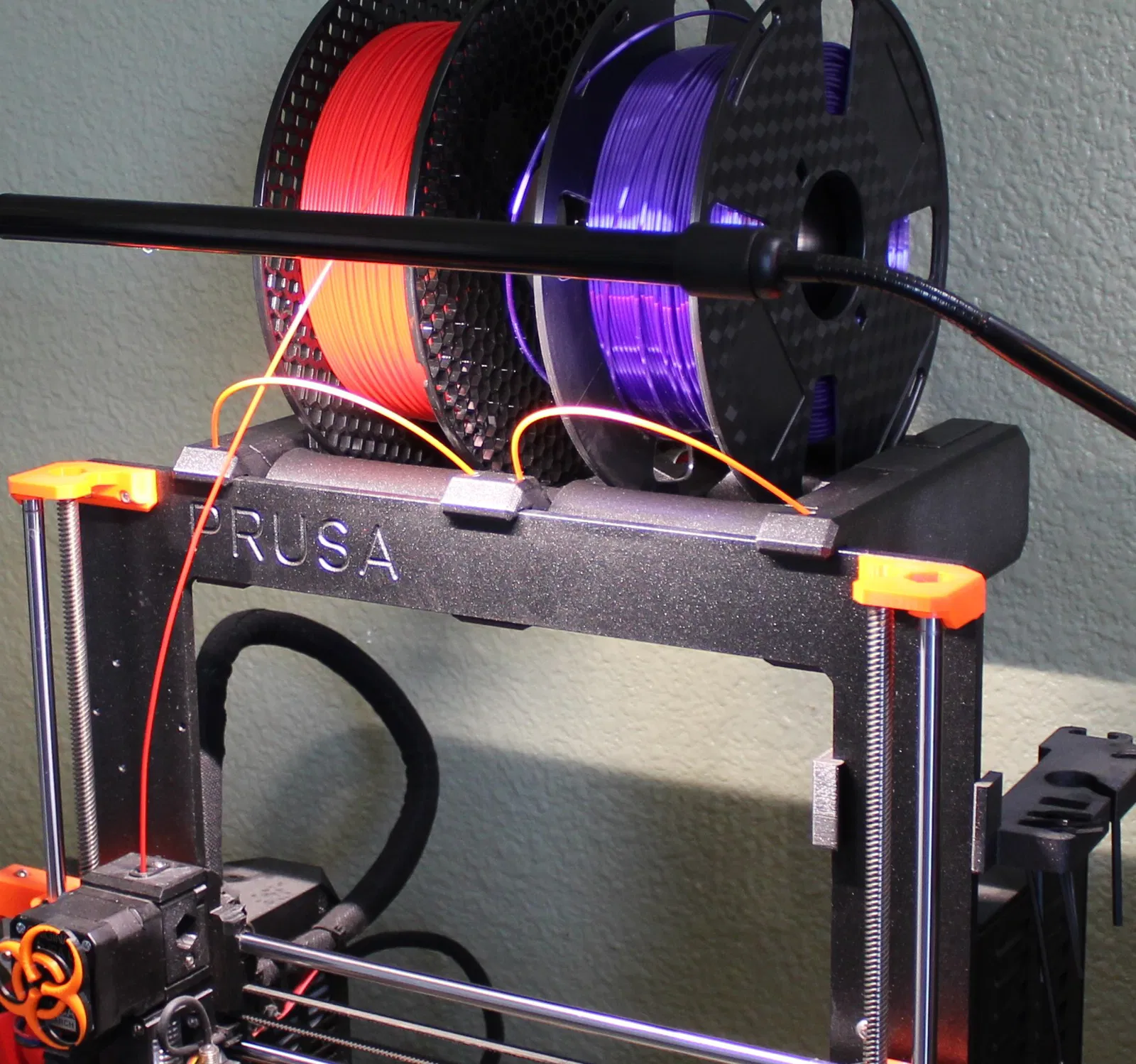

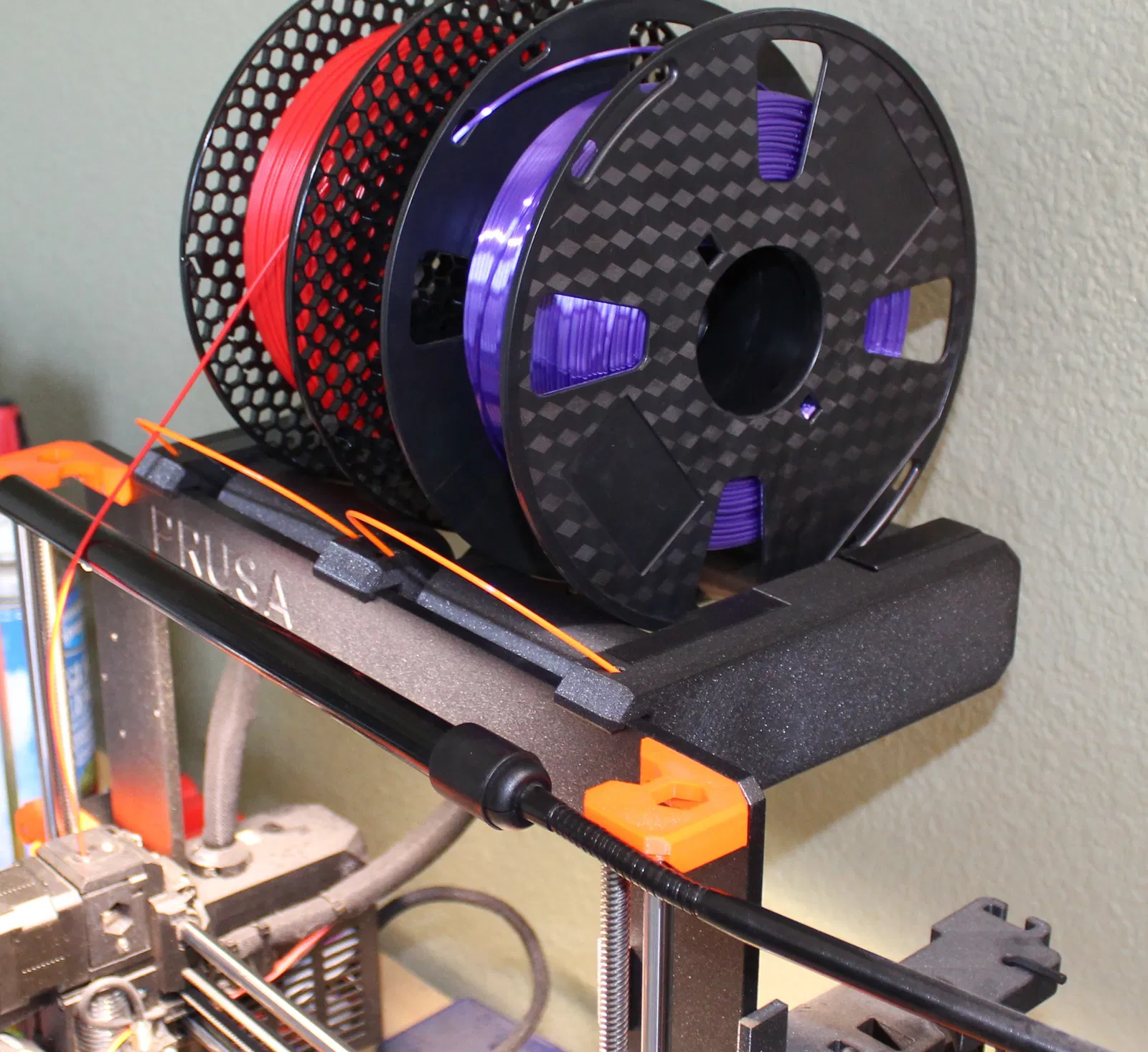

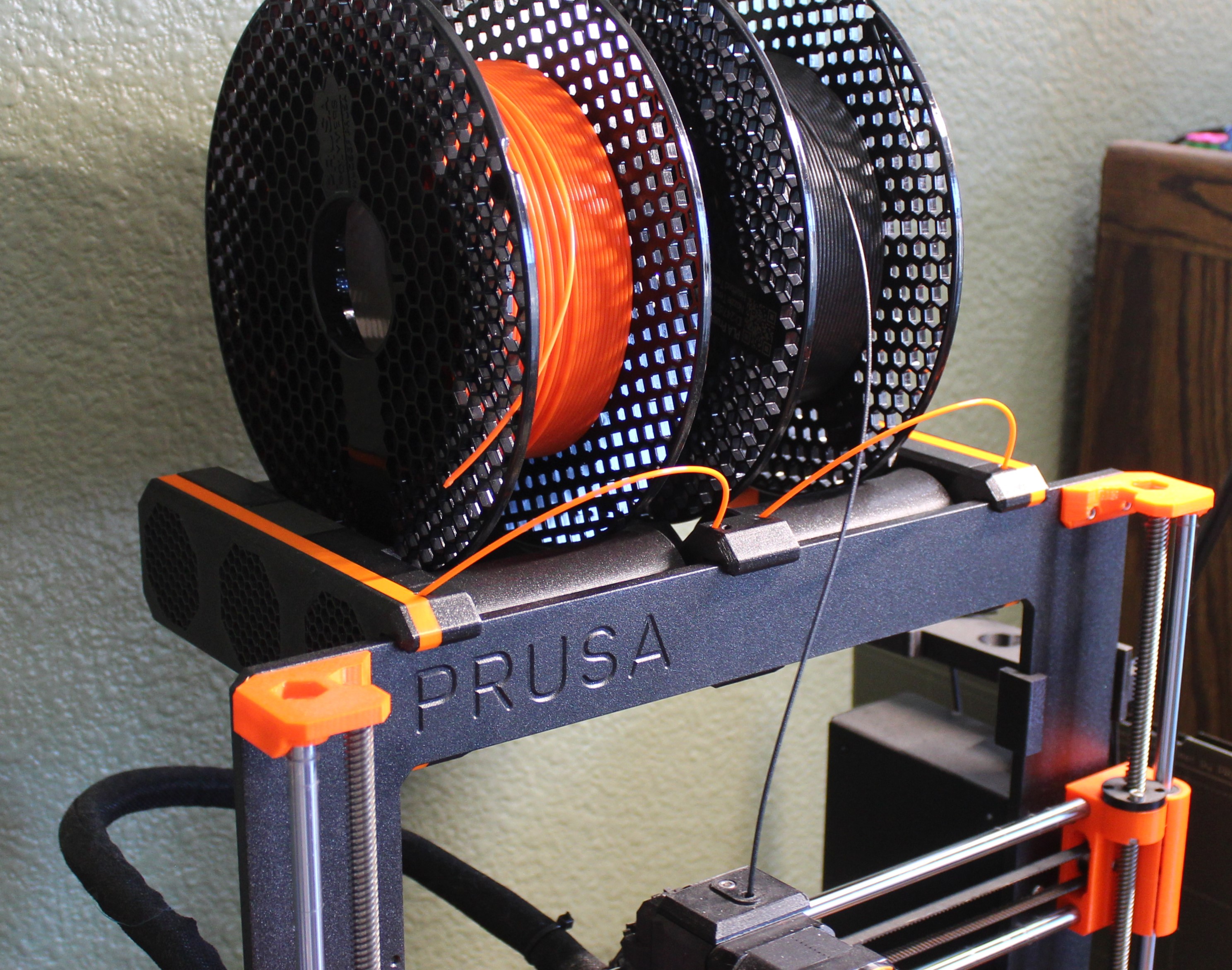

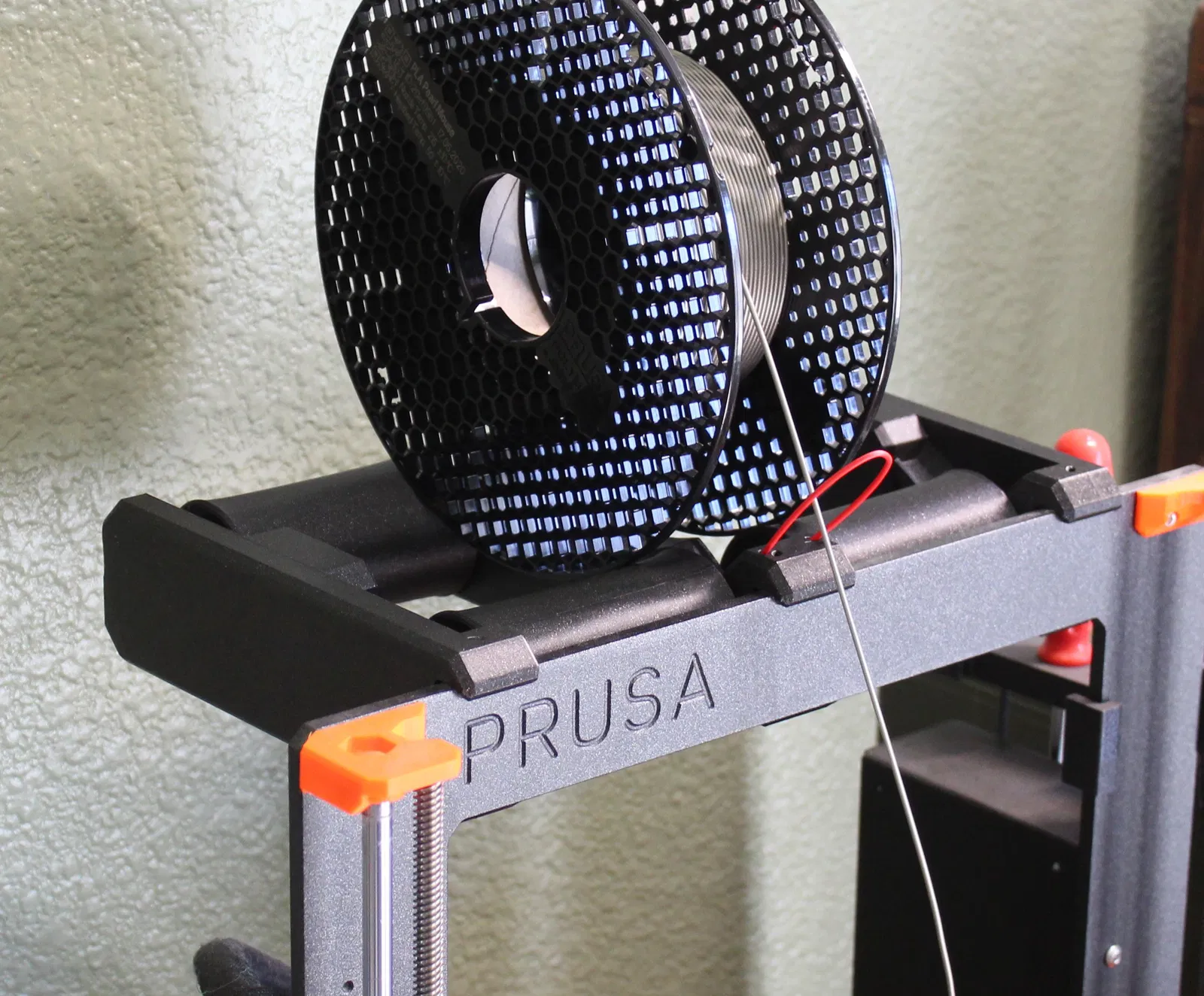

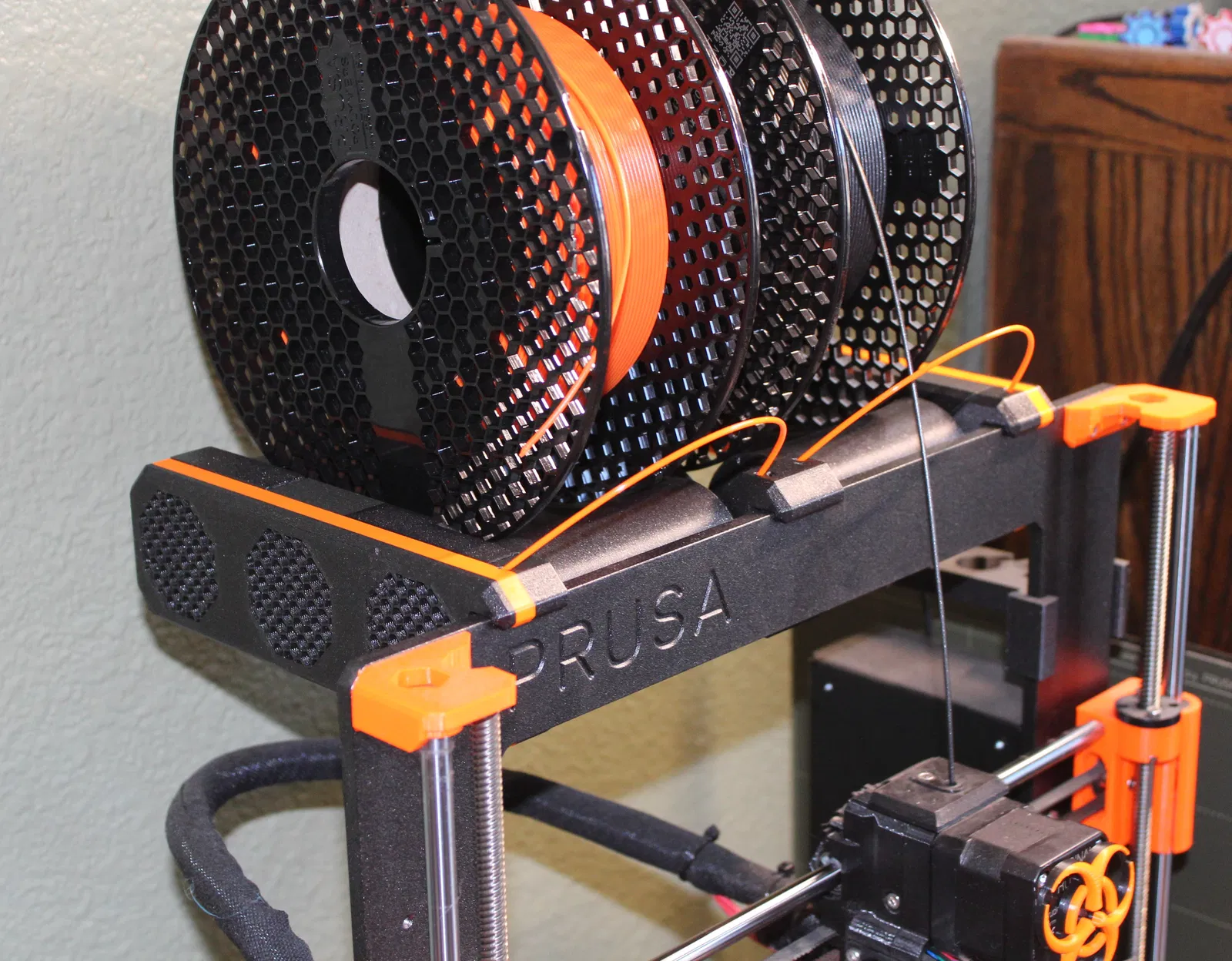

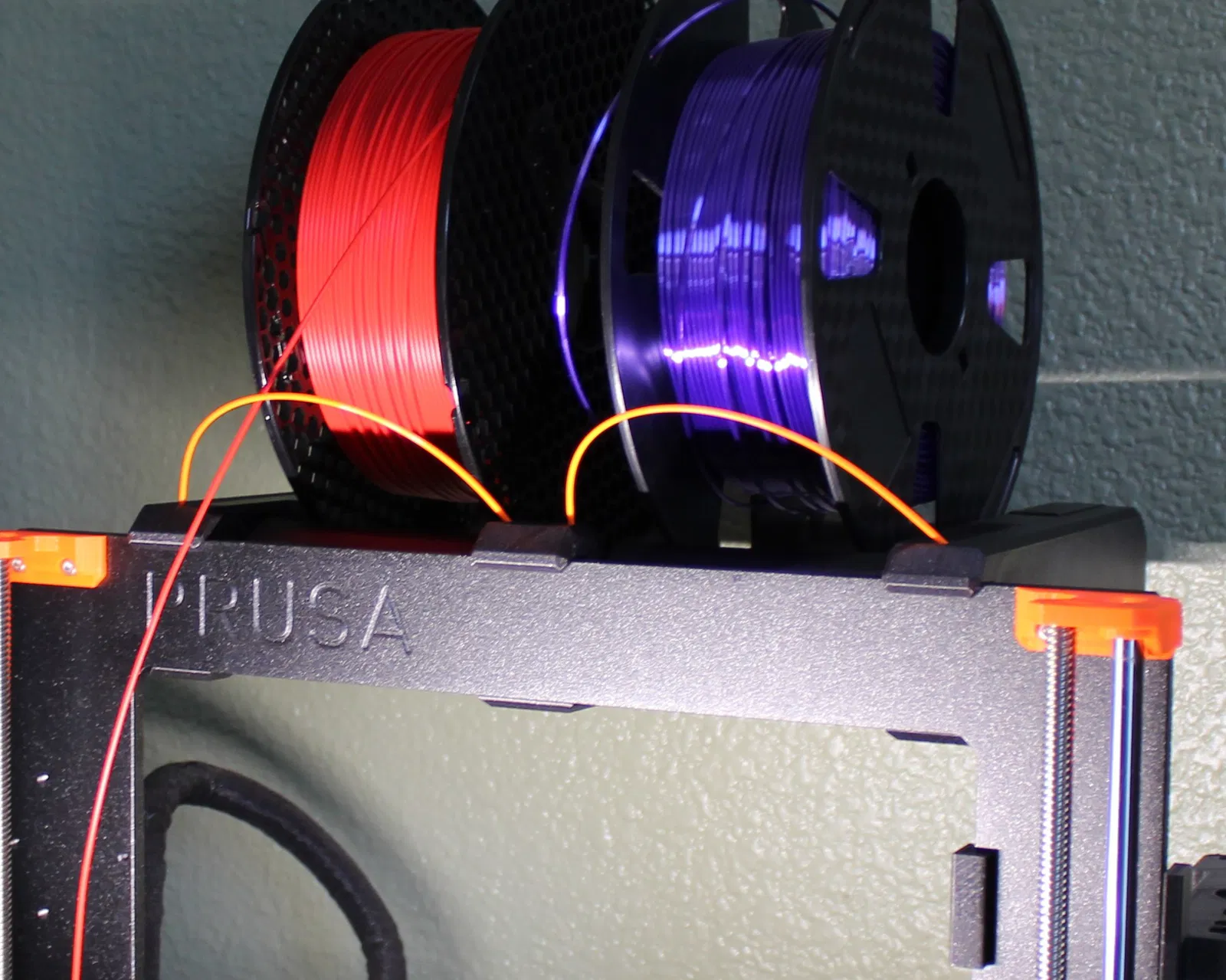

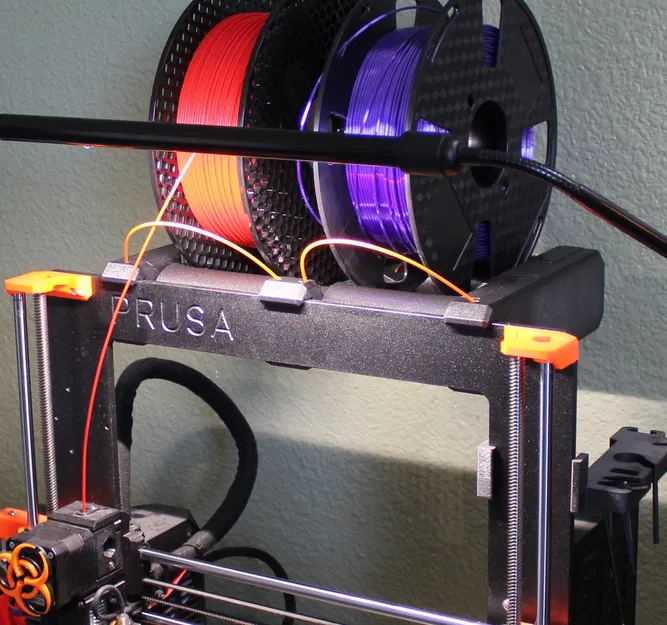

In Tấm 1 và Tấm 2. Gắn các vòng bi lên các thanh trục và cố định bằng các Kẹp C đã in. Gắn các cánh tay lên đỉnh máy in của bạn, ra hết bên ngoài và ngay chính giữa. Đặt các cụm thanh trục và vòng bi vào, và điều chỉnh các cánh tay cho đến khi mọi thứ thẳng hàng. Đặt miếng ở giữa vào. Cắt 3 đoạn dây phim màu Cam (hoặc bất kỳ màu nào khác bạn muốn) dài khoảng 7.50" [190mm]. Luồn dây phim để tạo thành 3 đường dẫn qua các lỗ phía trên. Bạn không nhất thiết phải lắp cả ba, tùy thuộc vào người sử dụng. In Tấm 4 cho các nắp cánh tay. Chúng có thể vừa với một trong các tấm khác, nhưng bị cong khi tôi in mọi thứ cùng một lúc. Đây là những gì đã hiệu quả với tôi.

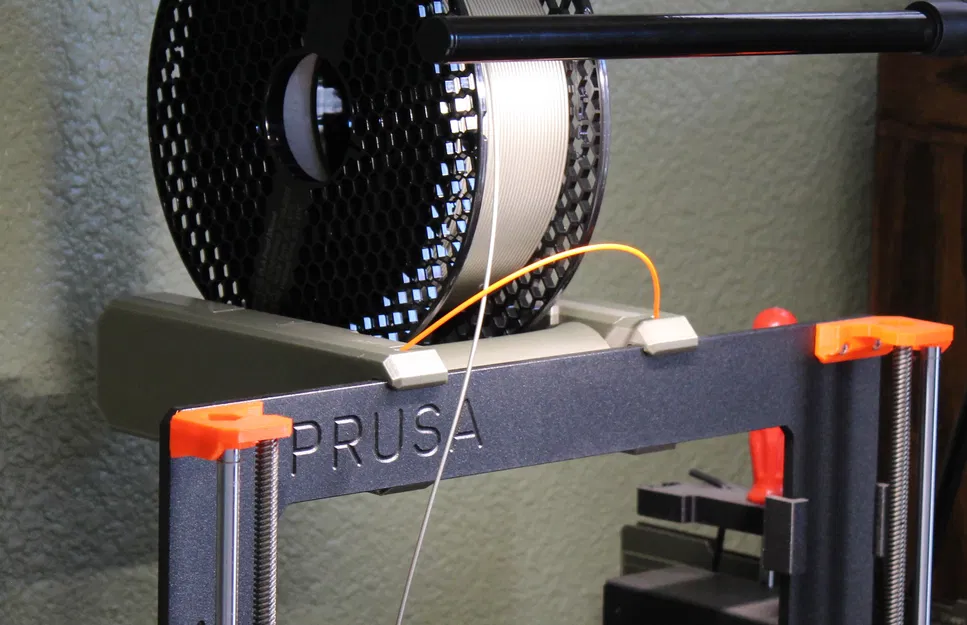

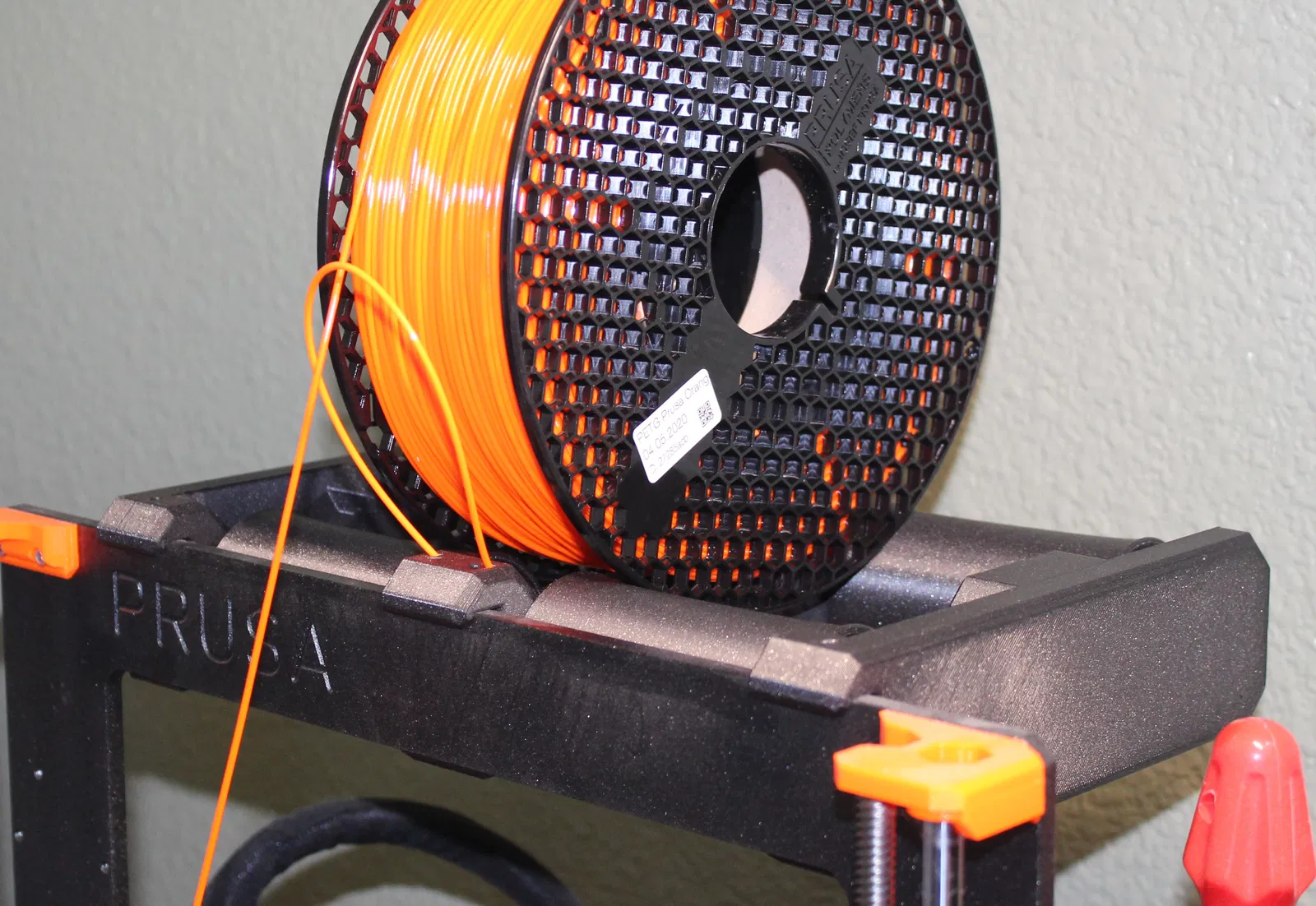

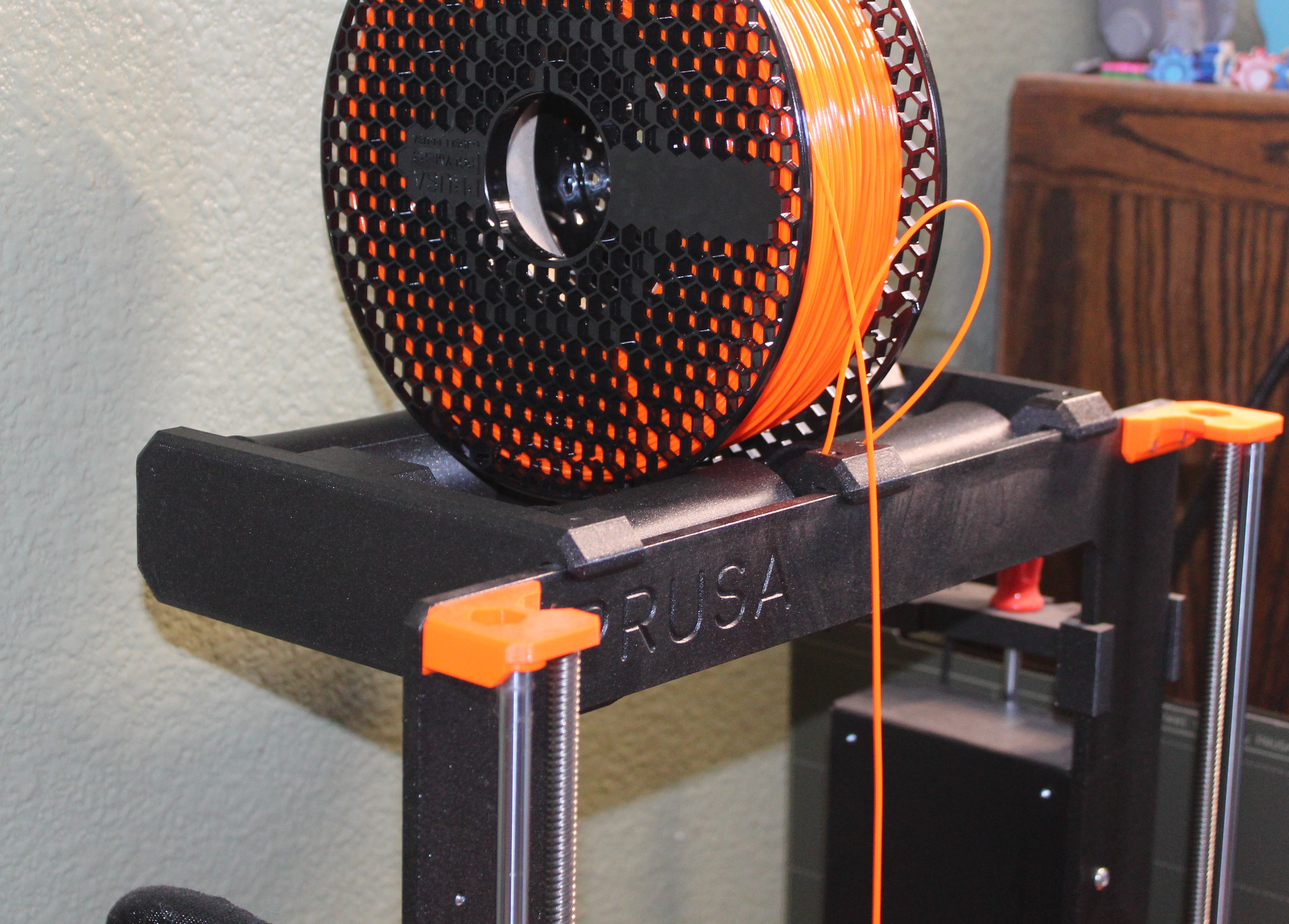

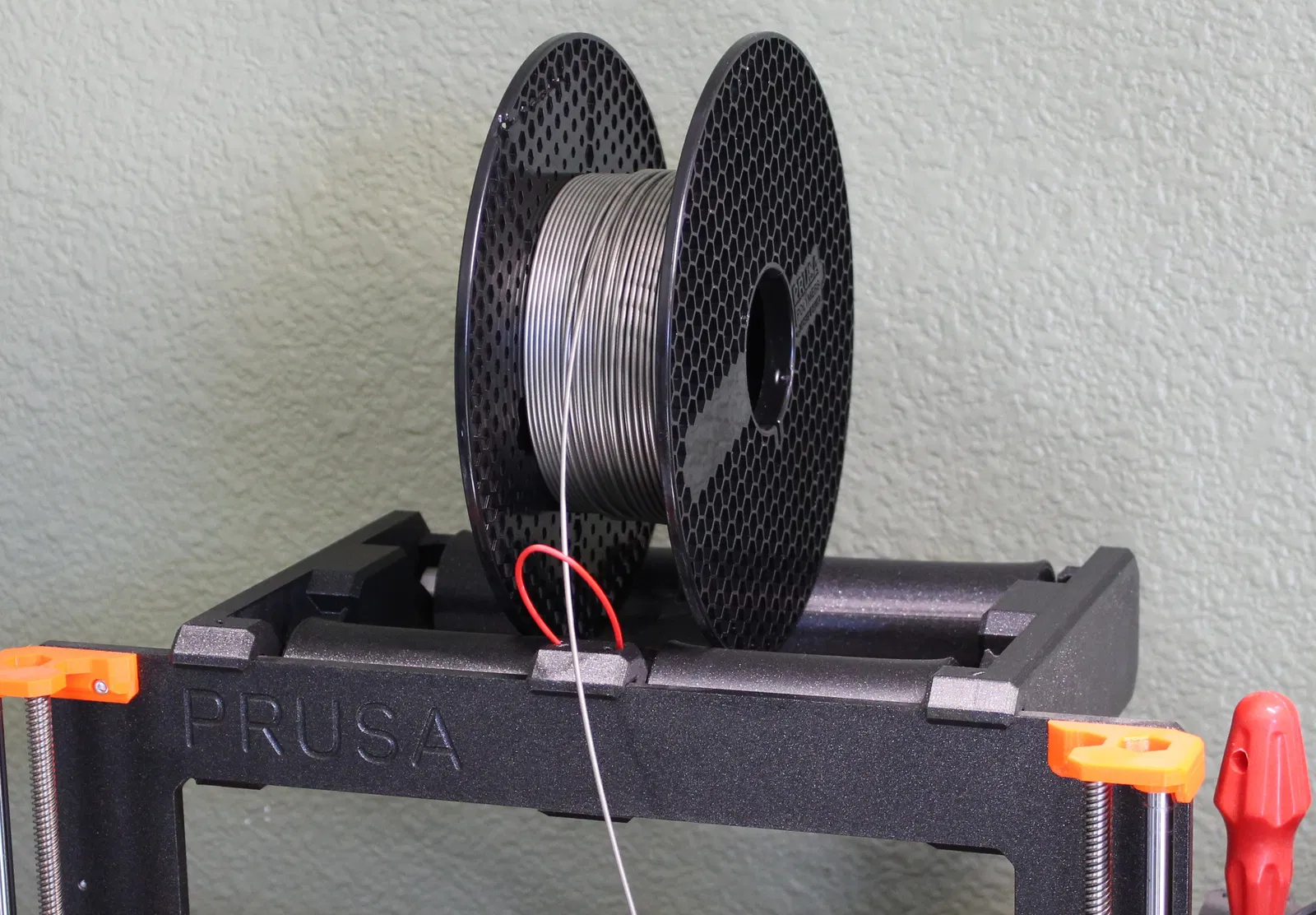

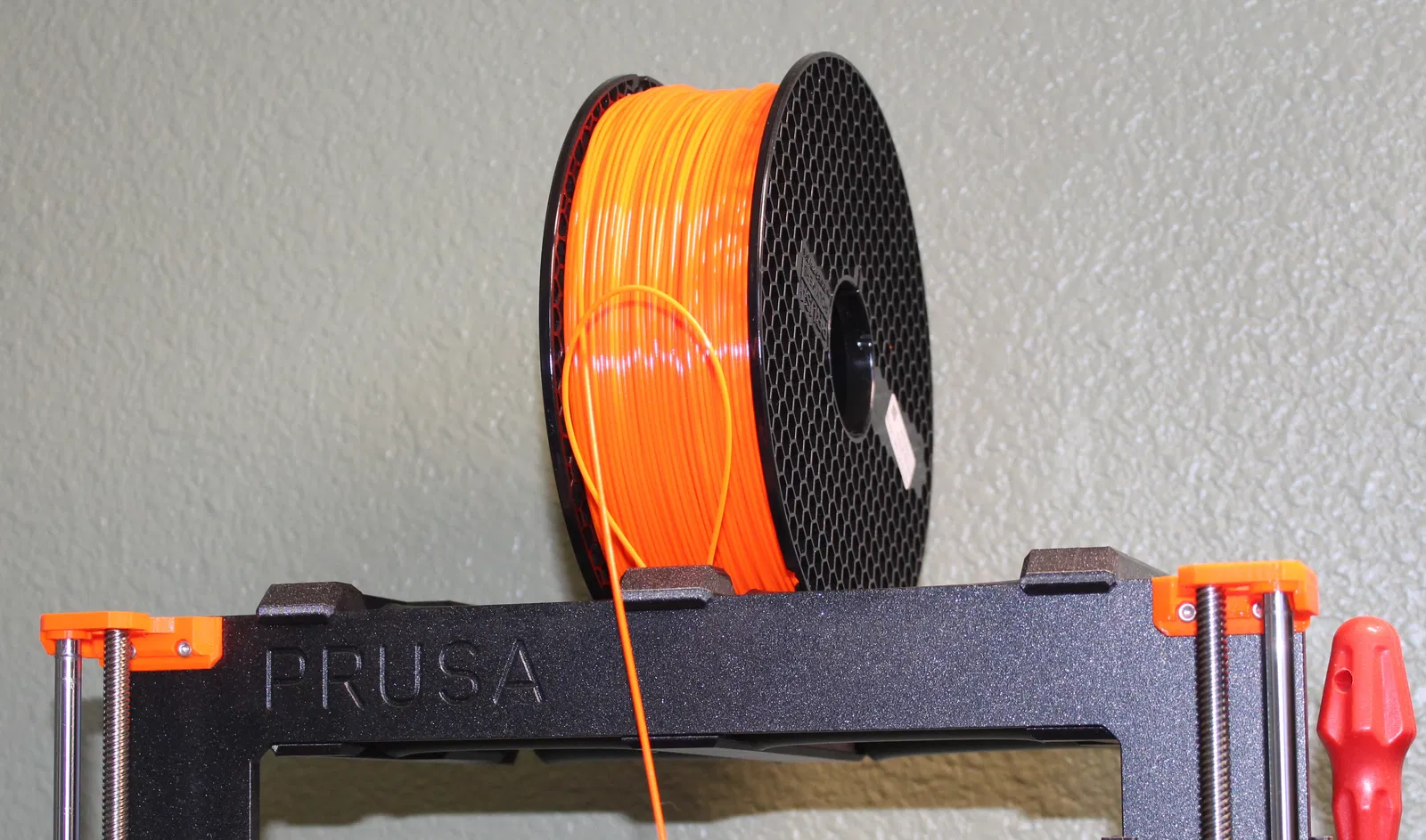

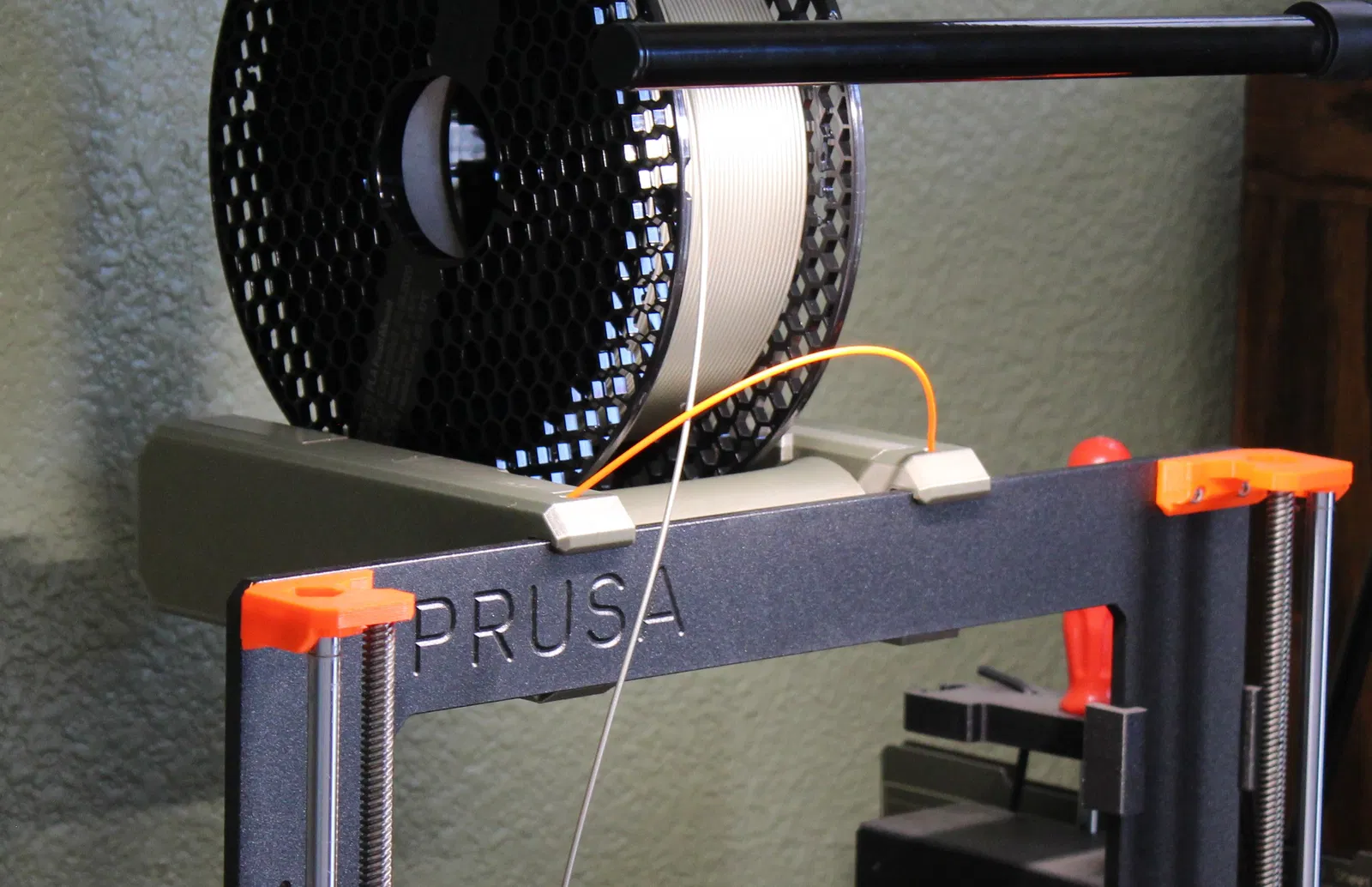

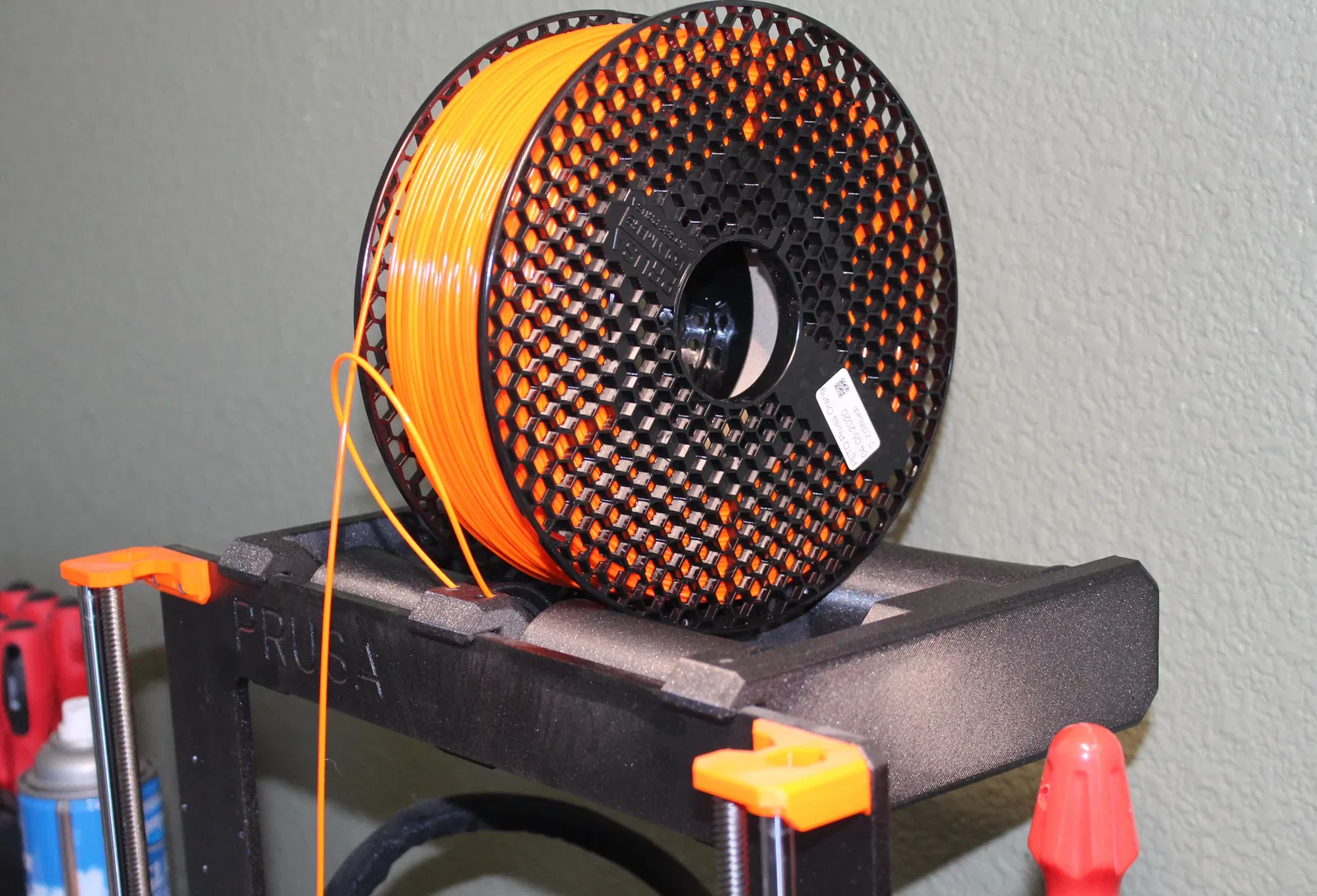

Nếu bạn không cần hoặc không muốn hai cuộn dây phim cùng lúc, bạn có thể bỏ qua cánh tay ở giữa và hai con lăn, hoặc in phiên bản phối lại của tôi với con lăn rộng hơn một chút có thể giữ các cuộn dây phim PETG rộng của Prusa. Thiết lập này cũng giữ được các cuộn dây phim PETG rộng đó, nhưng chỉ một cuộn ở vị trí trung tâm.
