Stern-Wheeler: Bộ Đệm Sợi Nhựa Đa Vật Liệu

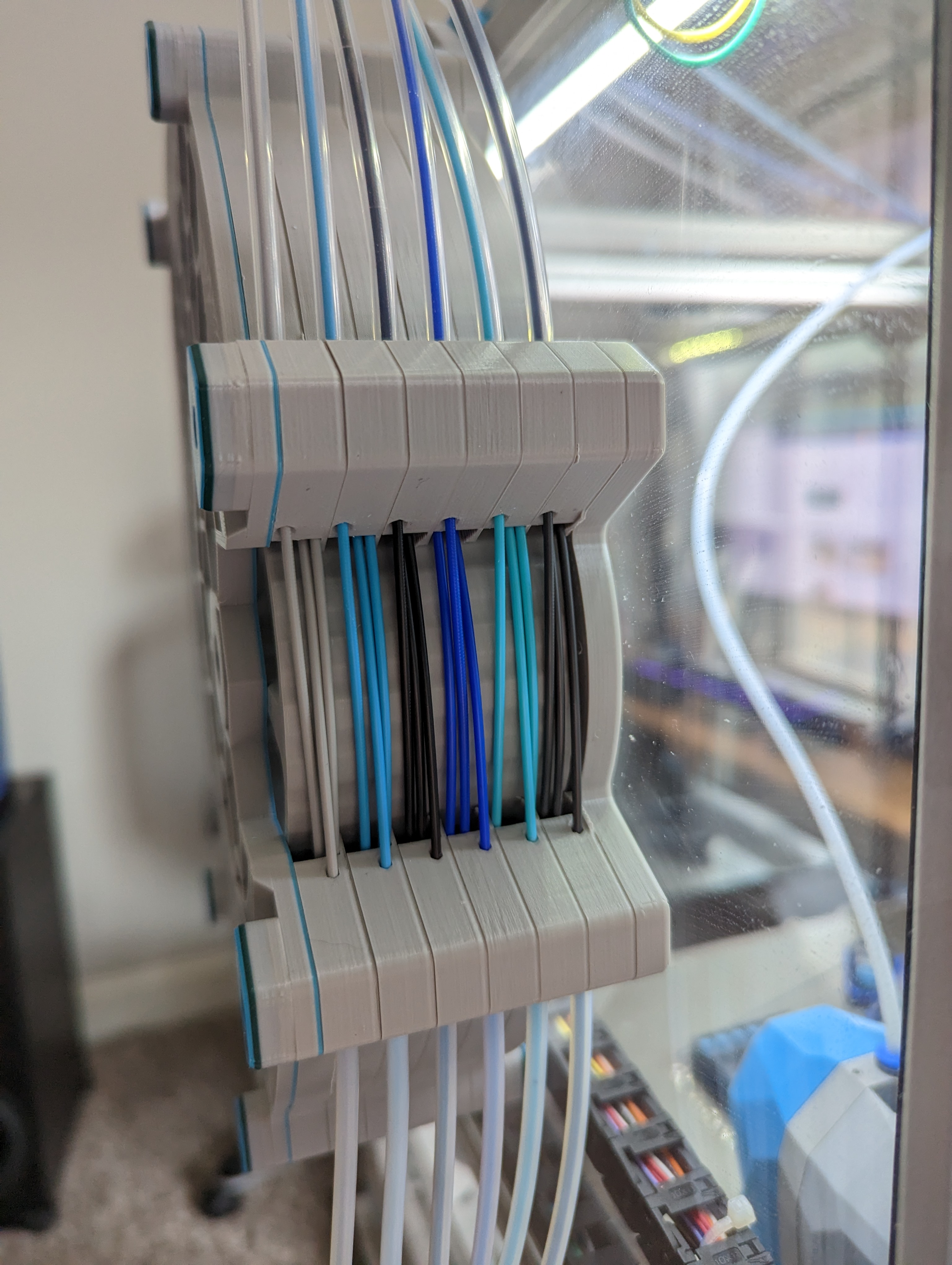

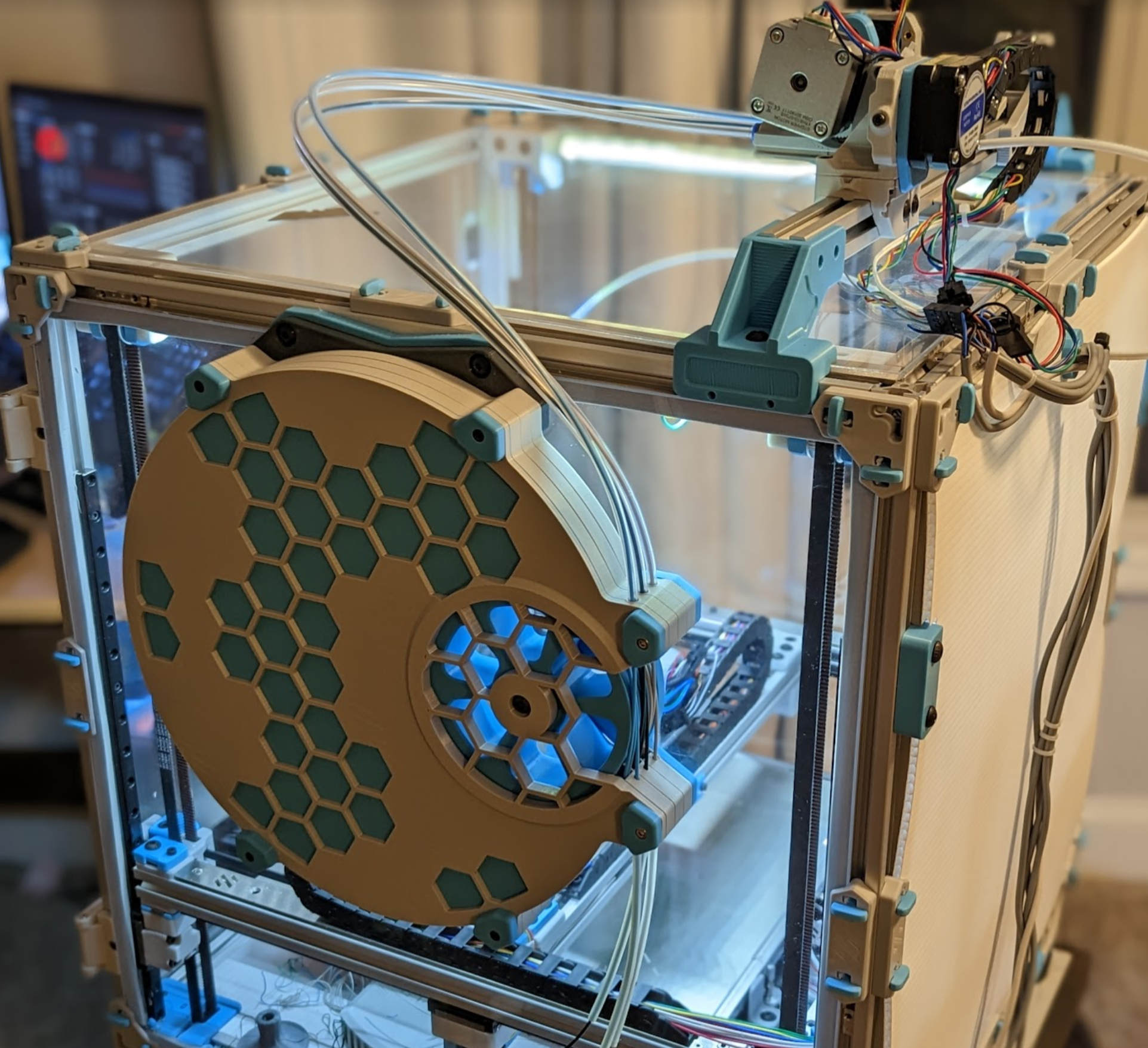

Stern-Wheeler là một bộ đệm sợi nhựa (filament buffer) dành cho máy in 3D FDM đa vật liệu-một vòi phun. Nó có thiết kế hình tròn hoàn toàn kín giúp việc nạp sợi nhựa rất dễ dàng (xem video được liên kết bên dưới). Ba kích cỡ (mini, tiêu chuẩn và mega) sẽ đệm khoảng 640mm, 1068mm và 1294mm sợi nhựa tương ứng, và có thể được in trên các bàn in vuông 250mm, 300mm và 350mm (hoặc lớn hơn).

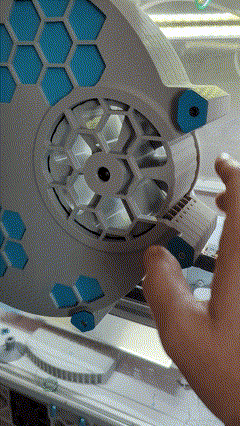

https://youtube.com/shorts/Z2WNvIMlSTY?feature=share

Hướng dẫn in:

• Được thiết kế để in bằng ABS nhưng có thể hoạt động với các vật liệu khác. Nếu bạn trộn lẫn các vật liệu, hãy đảm bảo chúng có độ co ngót bằng nhau.
• 2 lớp biên, 15% độ rỗng cho bánh xe
• 4 lớp biên, 40% độ rỗng cho các bộ phận còn lại

BOM

• 2x Vòng bi 608
• 12x Mắt ren nhiệt M3
• 12x Vít đầu chìm M3x8 hoặc M3x10
• 2x Vít đầu nút M5x16
• Khoảng 550g sợi nhựa (kích thước tiêu chuẩn 6 làn)

Hướng dẫn lắp ráp:

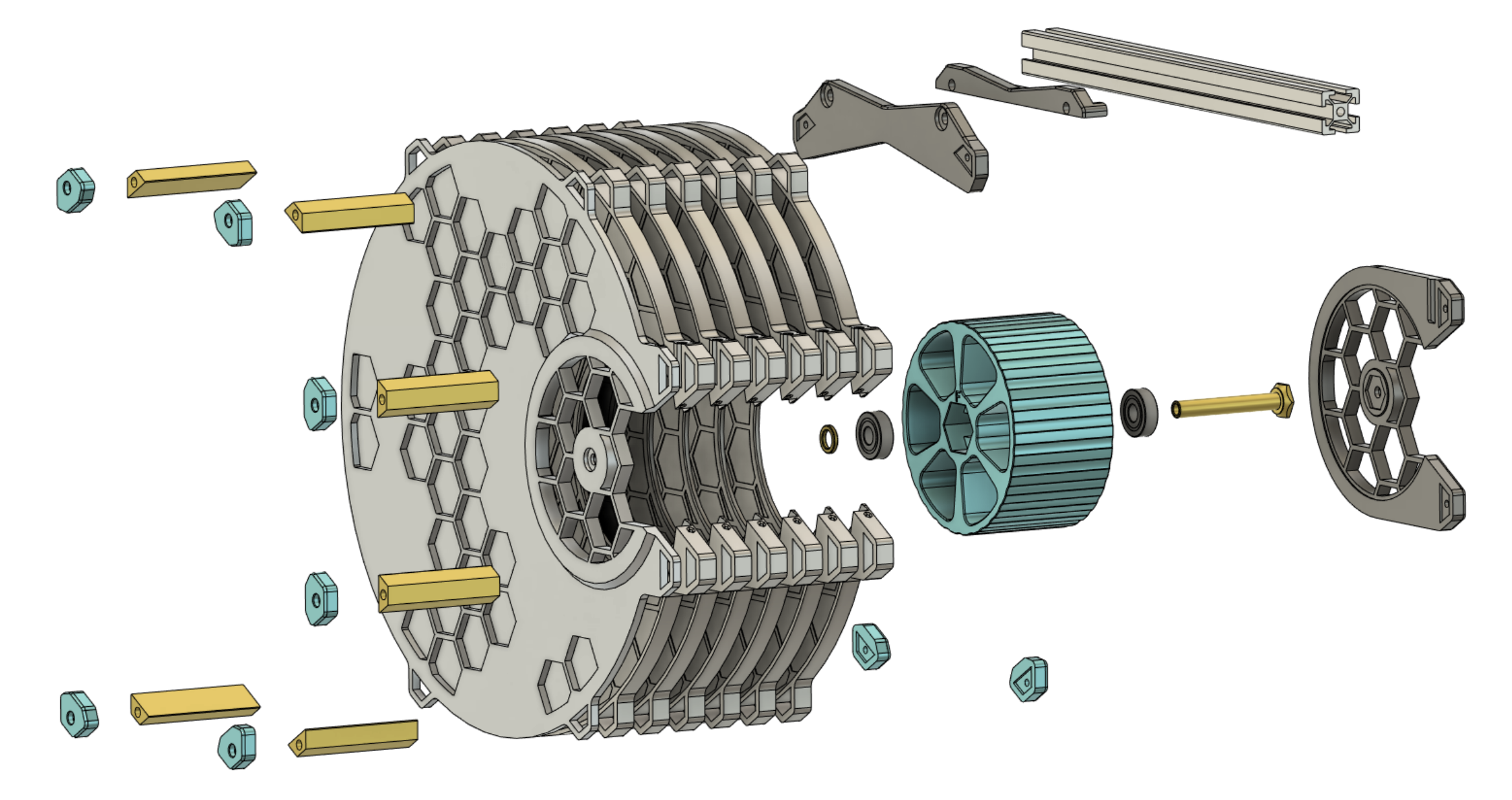

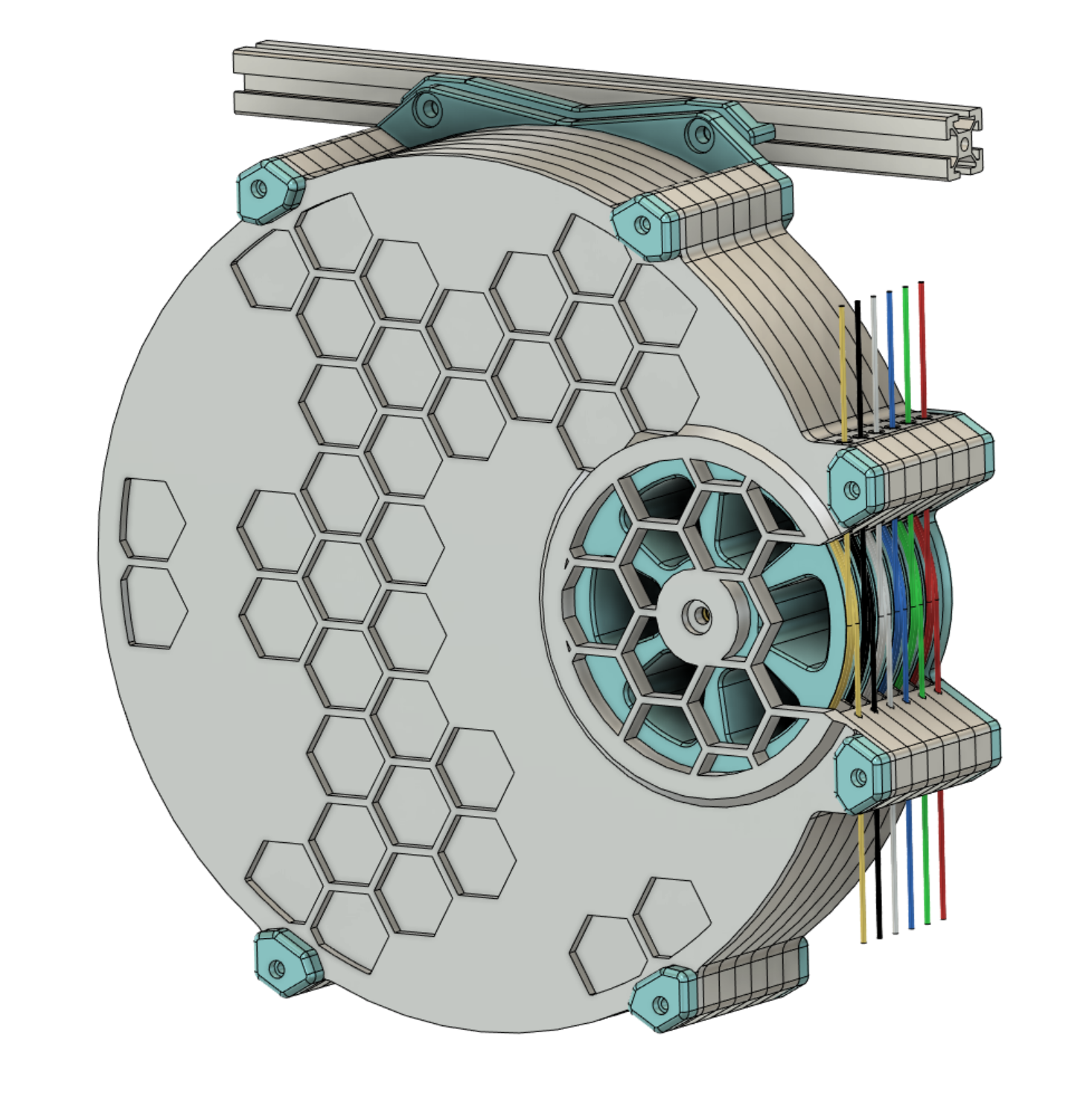

1. Tham khảo hình ảnh tháo rời. ;-)

Nhật ký thay đổi:

22/5/2023

• Căn giữa các vòng bi trong bánh xe. Bánh xe sẽ ổn định hơn (một chút).
• Theo yêu cầu của người dùng, tôi đã thêm các bộ phận cho phiên bản 9 làn. Phiên bản này chưa được tôi thử nghiệm. Hãy lưu ý rằng nhiều làn hơn có nghĩa là ma sát nhiều hơn.

10/5/2023

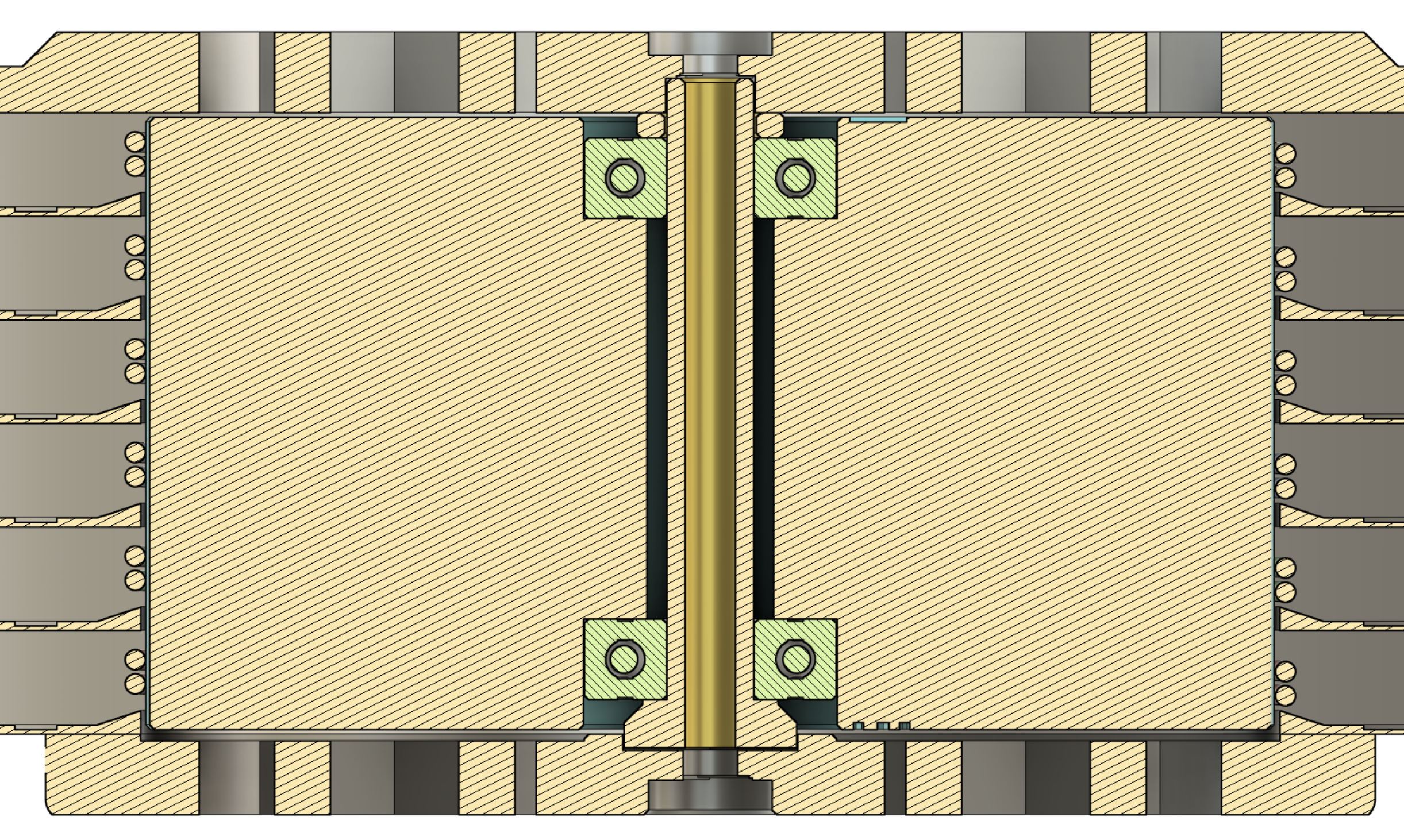

• Kéo dài trục để kết nối với một khe đã thêm vào nắp che, và phóng to miếng đệm để vừa với trục. Điều này cải thiện sự thẳng hàng của bánh xe trong quá trình lắp ráp và làm cho việc lắp đặt bánh xe chắc chắn hơn. Xem mặt cắt được thêm vào ảnh bên dưới. (Tôi đã gặp trường hợp ống chỉ sợi nhựa bị kẹt khiến bộ đùn kéo sợi nhựa mạnh đến mức làm lệch bánh xe. Thay đổi này nhằm ngăn chặn điều đó).
• Thiết kế lại giá đỡ bánh xe để nó chồng lên mối nối giữa làn #1 và bánh xe. Điều này sẽ ngăn thành mỏng của làn 1 bị cong vênh và tạo ra một khoảng trống nơi sợi nhựa có thể thoát ra ngoài.
• Thêm ký hiệu "F" và "B" nổi ở mặt trước và mặt sau của bánh xe để hỗ trợ trong quá trình lắp đặt.
• Đảo ngược hướng in bánh xe - giờ đây nó được in trên mặt trước thay vì mặt sau. Điều này ngăn chặn sự sai lệch có thể xảy ra của bánh xe do sợi nhựa bị chảy xệ trong các cầu nối của hốc vòng bi.

Để cập nhật một bộ Stern-Wheeler hiện có với những cải tiến này, hãy in và cài đặt các bộ phận sau:

• giá đỡ bánh xe
• trục
• miếng đệm
• nắp che
