Đai ốc Nhôm và Đai ốc T

Một bộ đai ốc dễ in và sử dụng cho các thanh nhôm dòng 20 và 30.

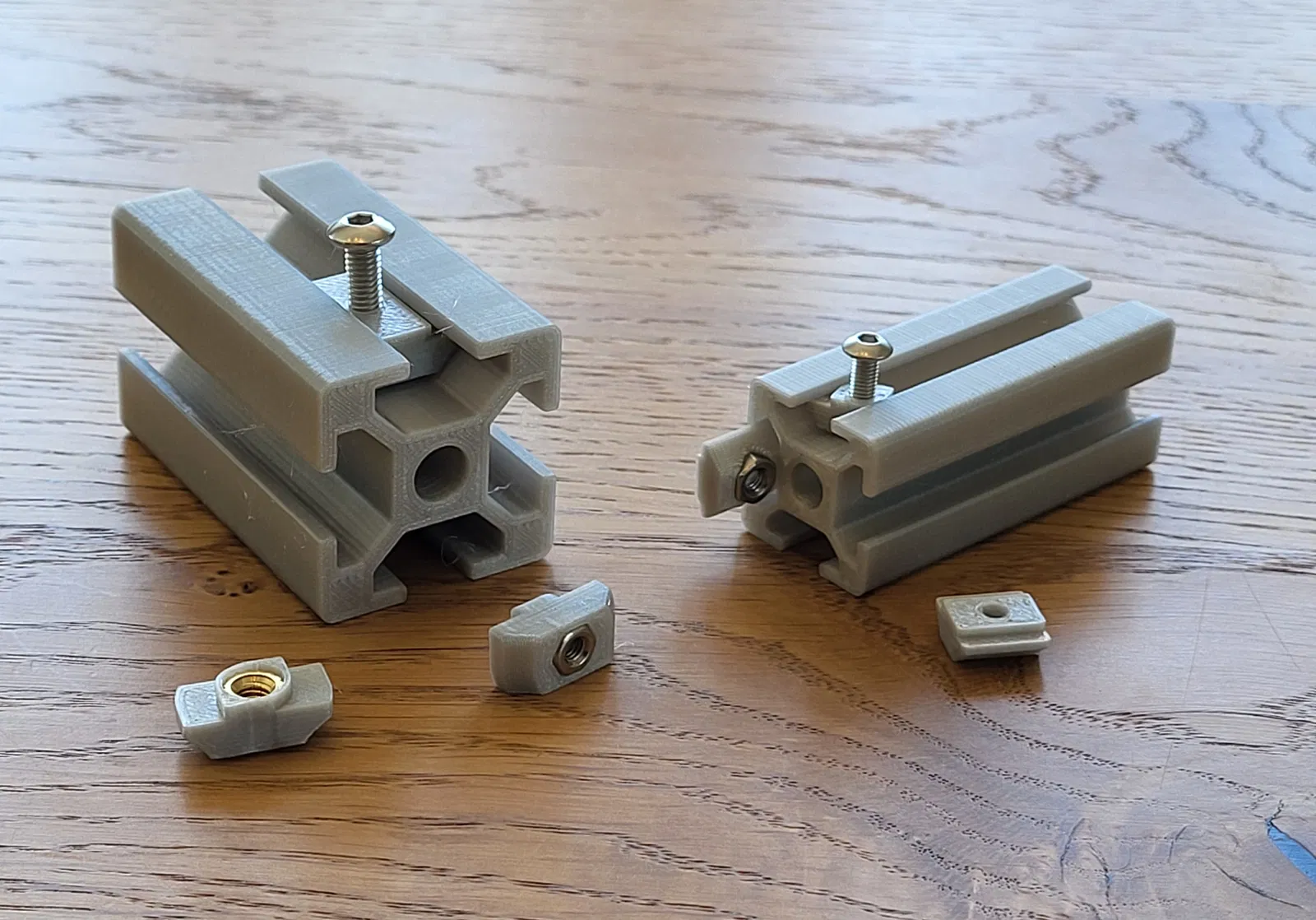

Có 2 loại và 3 tùy chọn lắp đặt: Đai ốc trượt thông thường và đai ốc T sử dụng vít ren nhiệt, đai ốc lục giác và lỗ nhỏ hơn để vặn trực tiếp vào.

Như tên gọi, bạn có thể chọn loại mình cần và phần cứng bạn có sẵn.

TRƯỚC KHI IN: Vui lòng đo chiều rộng rãnh của thanh nhôm của bạn để xác định bộ đai ốc nào bạn cần.

Có các rãnh hẹp và rộng trên cả thanh nhôm dòng 20 và 30. Đảm bảo chọn đúng tệp.

Một số kích thước không khả thi do độ dày thành tối thiểu và yêu cầu về độ bền, do đó tôi đã không thêm chúng.

Cá nhân tôi khuyên dùng loại có vít ren nhiệt. Chúng là loại bền nhất và hoạt động đáng tin cậy.

Có thể in bằng hầu hết mọi loại nhựa trừ nhựa dẻo, trong đó PC có lẽ là lựa chọn tốt nhất. Vì các bộ phận rất nhỏ, yêu cầu sử dụng vòi phun 0.4mm và 100% độền. Chiều cao lớp tối đa 0.2mm.

Vui lòng kiểm tra đường kính lỗ cần thiết cho vít ren nhiệt của bạn trước khi in bộ phận này. Tôi đã sử dụng thương hiệu Ruthex, CNC Kitchen có kích thước tương tự.

M2.5, M3: 4.0mm

M4: 5.6mm

Mặc dù hầu hết trông giống nhau, chúng có thể yêu cầu kích thước khác nhau. Tôi đã thêm các tệp .f3d của các đai ốc trống để chỉnh sửa nếu cần.

Vui lòng kiểm tra chiều dài vít ren nhiệt của bạn. Chiều dài tối đa cho đai ốc dòng 20 là 4.5mm và cho đai ốc dòng 30 là 6mm.

Nếu bạn không có vít ren nhiệt đủ ngắn, bạn cũng có thể dùng máy mài để cắt bỏ xương sườn cuối cùng của loại có kích thước bình thường. Cách này đã hoạt động tốt với tôi.

Để lắp vít ren nhiệt, hãy sử dụng nhiệt tối thiểu để tránh làm biến dạng phần cổ mỏng ở phía trên.

Để tránh sự cố khi lắp vào thanh nhôm, hãy để nó nguội sau khi lắp và chạy một con vít hoặc mũi taro qua các ren để làm sạch lỗ. Nếu phần đáy bị phình ra một chút, hãy dùng dao, dũa hoặc giấy nhám để loại bỏ vật liệu thừa.

Các biến thể đai ốc lục giác của đai ốc T-slot yêu cầu vật liệu hỗ trợ. Để loại bỏ vật liệu hỗ trợ, chỉ cần đẩy nó ra bằng một con vít. Các đai ốc được thiết kế để ép vào nhựa. Nếu nó không giữ quá tốt với bạn, bạn có thể cân nhắc sử dụng một giọt keo nhỏ để giữ chúng lại.

Vui lòng bình luận hoặc liên hệ với tôi nếu bạn có bất kỳ đề xuất nào cho các loại đai ốc chuyên dụng hơn hoặc các kích thước khác.
