Acorn (Câu chuyện Acar)

Nguyên Lý Hoạt Động

Cái này vẫn còn là dự án đang trong quá trình phát triển và hiệu quả của nó vẫn đang được nghiên cứu. Nó chắc chắn sẽ thay đổi tùy thuộc vào từng khẩu súng. Nhắn tin cho tôi nếu bạn có bất kỳ phản hồi nào nhé.

Tưởng tượng một hình tam giác, ba đỉnh của nó là Kích thước PT, Đường kính Lòng và Chiều dài Lòng.

Cái Acorn hoạt động tốt nhất khi một trong ba yếu tố trên nổi bật hơn và đặc biệt hiệu quả với các hệ thống dưới nòng. Nó có thể hoạt động với các hệ thống trên nòng hoặc các hệ thống cân chỉnh, nhưng trong những trường hợp đó, bạn phải đảm bảo các vòng đệm kín và đường kính lòng khít (.509 hoặc Đồng thau) để không khí từ PT của bạn không bị thoát ra ngoài trước khi đến cuối nòng. Vì vậy, hãy ghi nhớ điều này khi sử dụng.

Nếu bạn cảm thấy không thấy hiệu quả rõ rệt, hãy thử chạy tốc độ FPS thấp hơn một bước so với tốc độ hiện tại của bạn (hoặc thấp hơn nữa nếu cần). Đây chỉ là phỏng đoán thôi nhưng có thể sẽ giúp ích.

In Ấn

Đây là một bản in cực kỳ dễ làm. Bạn có thể in với phần cong phía trên tiếp xúc với bàn in mà không cần hỗ trợ. Hoặc đặt phần đế trên bàn in và bật hỗ trợ nếu bạn lo lắng về vấn đề bám dính trên bàn in.

Bất kỳ cài đặt thông thường nào của bạn đều nên hoạt động tốt, nhưng tôi đề xuất ít nhất 3 hoặc 4 lớp thành để tăng độ bền và làm cho thành của kênh khí là tất cả các thành.

PHẠM VI FPS

1. 110 - 130
2. 140 - 180
3. 190 - 230
4. 300

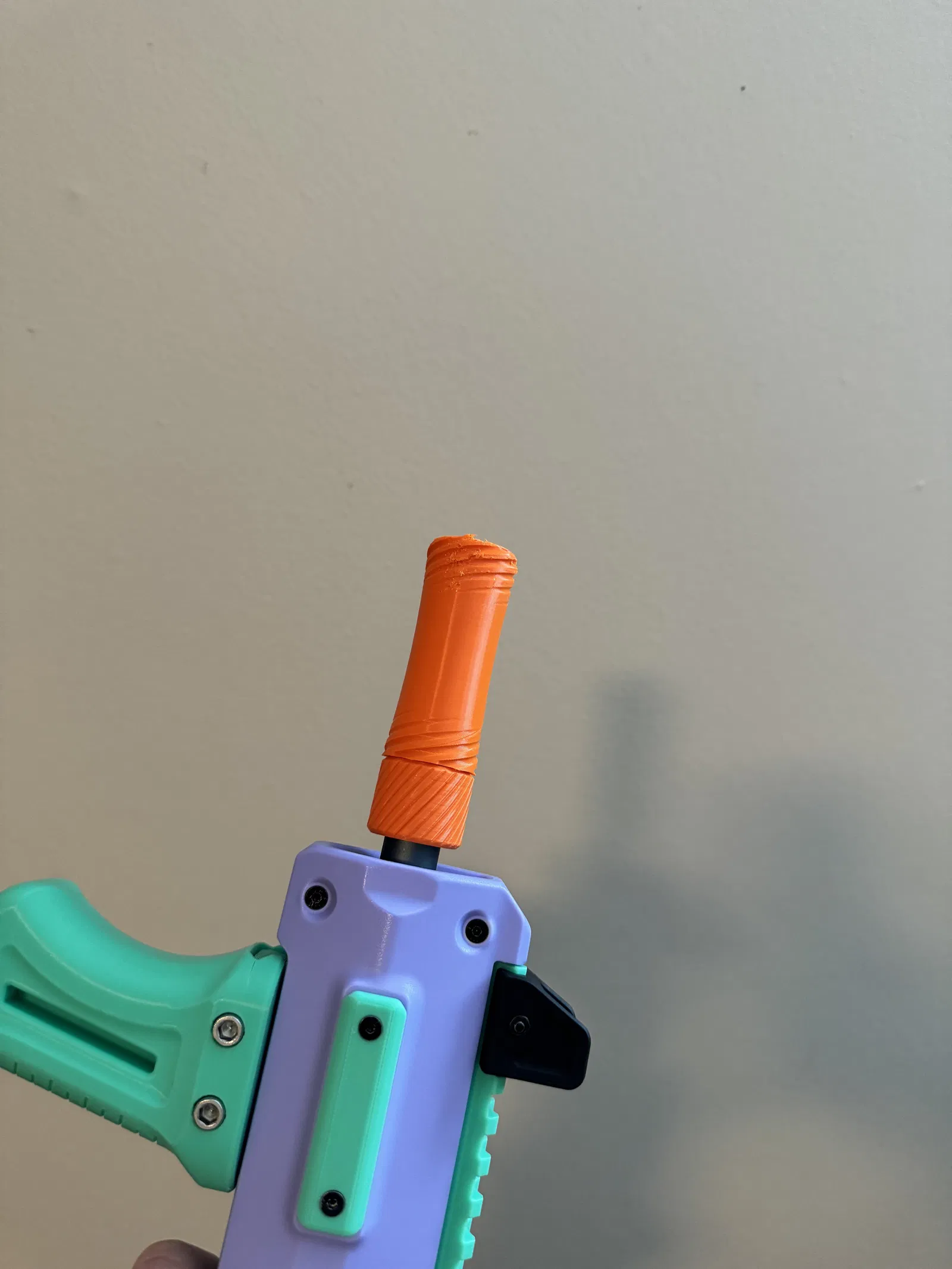

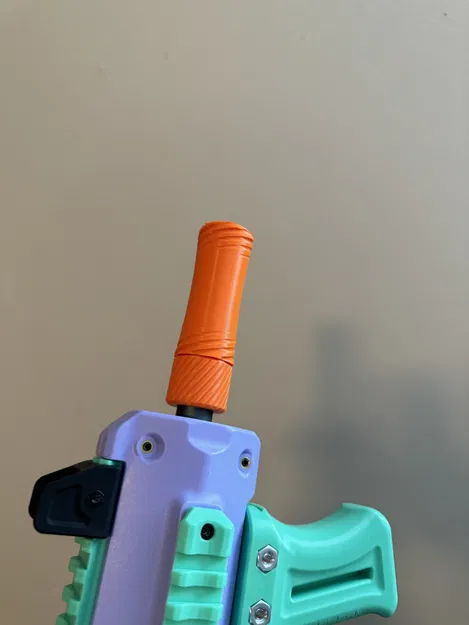

Ống Khóa (Lock Sleeve)

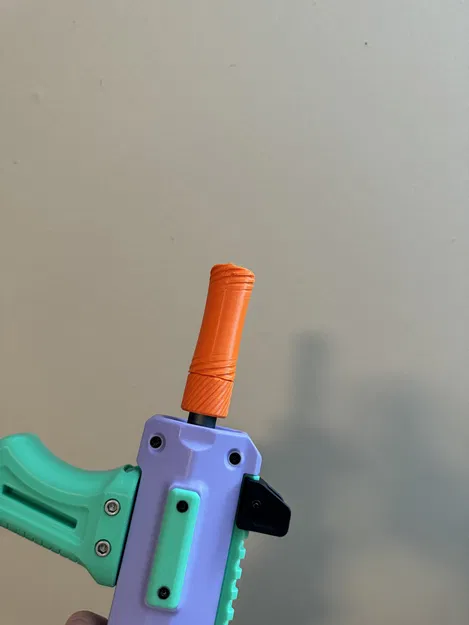

Đặt phần dưới lên nòng súng và trượt nó xuống. Sau đó đặt Acorn lên nòng và xoay phần dưới vào vị trí.

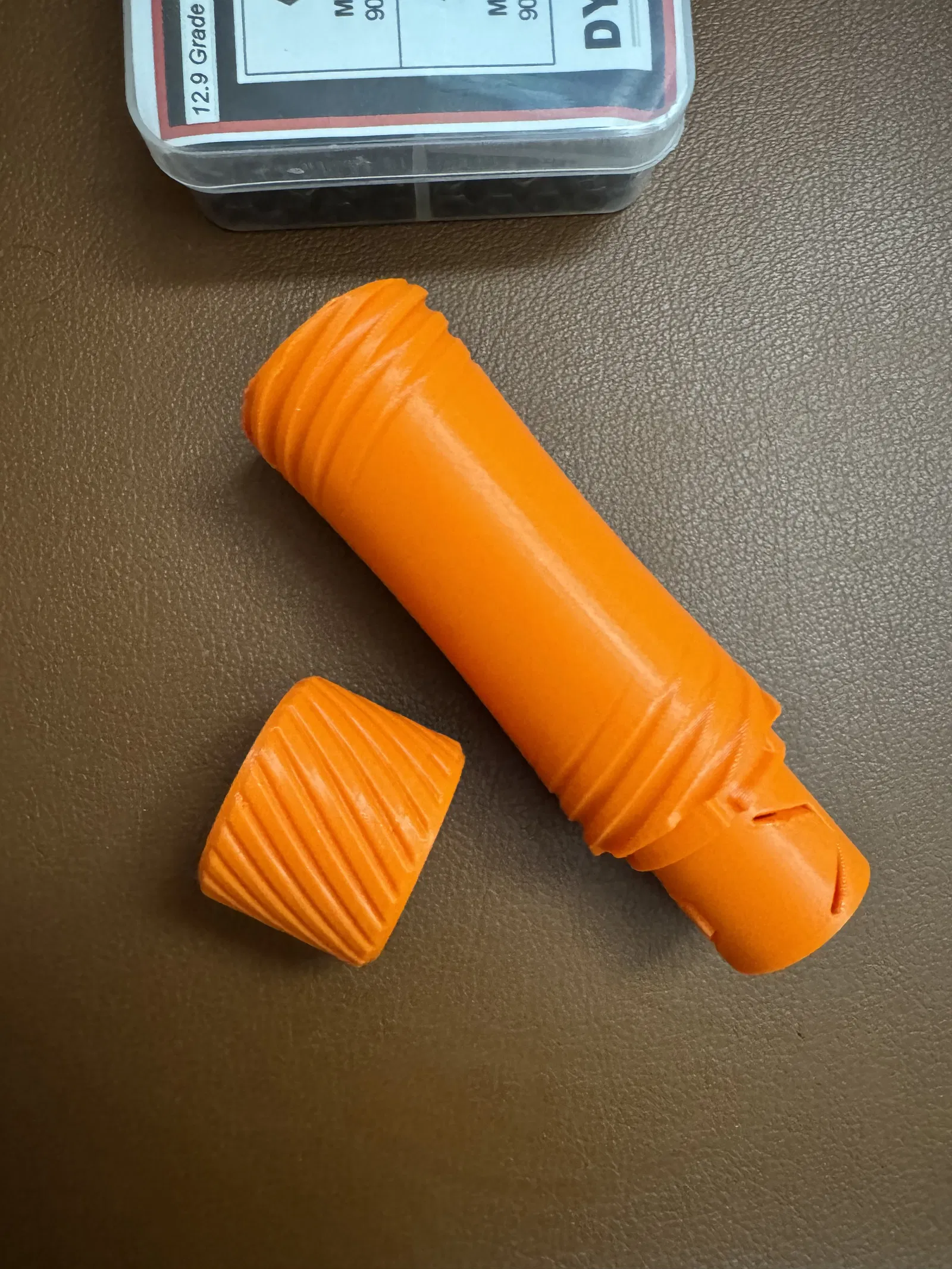

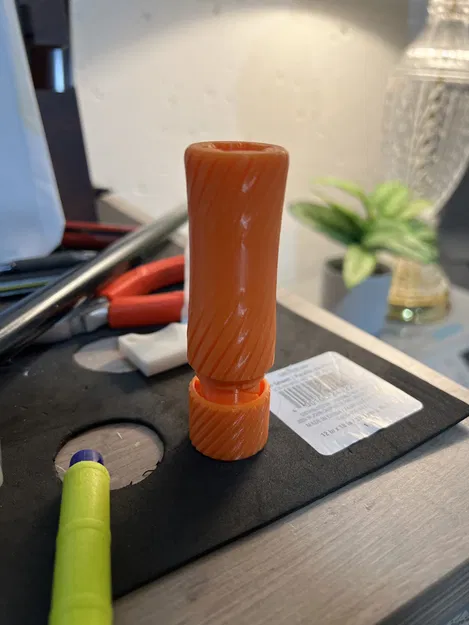

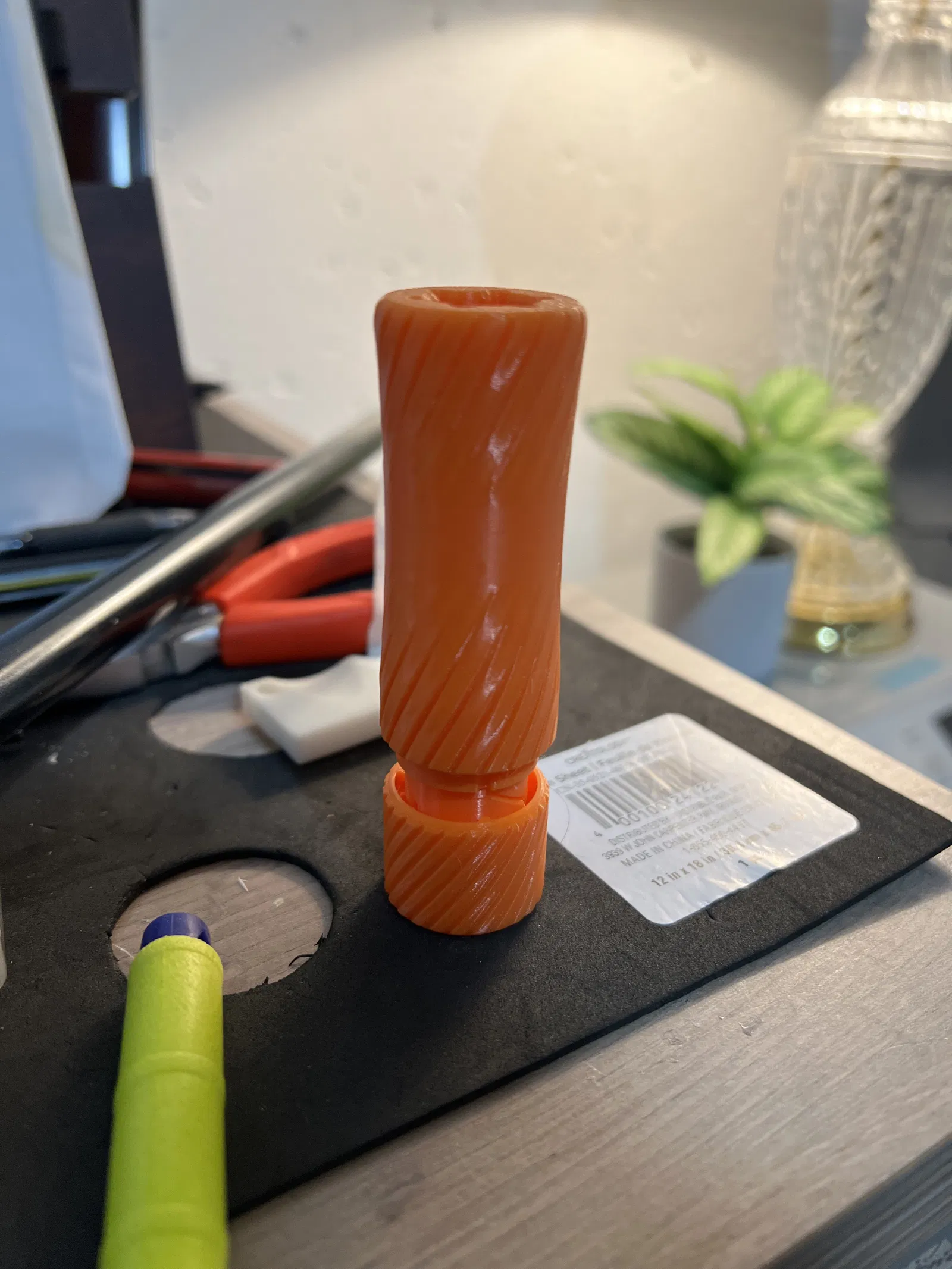

Ống Kẹp (Collet)

Lắp Ống kẹp vào trước rồi vặn Acorn vào đó. Bạn cũng có thể thử dùng một vòng O-ring nhỏ nếu cần.

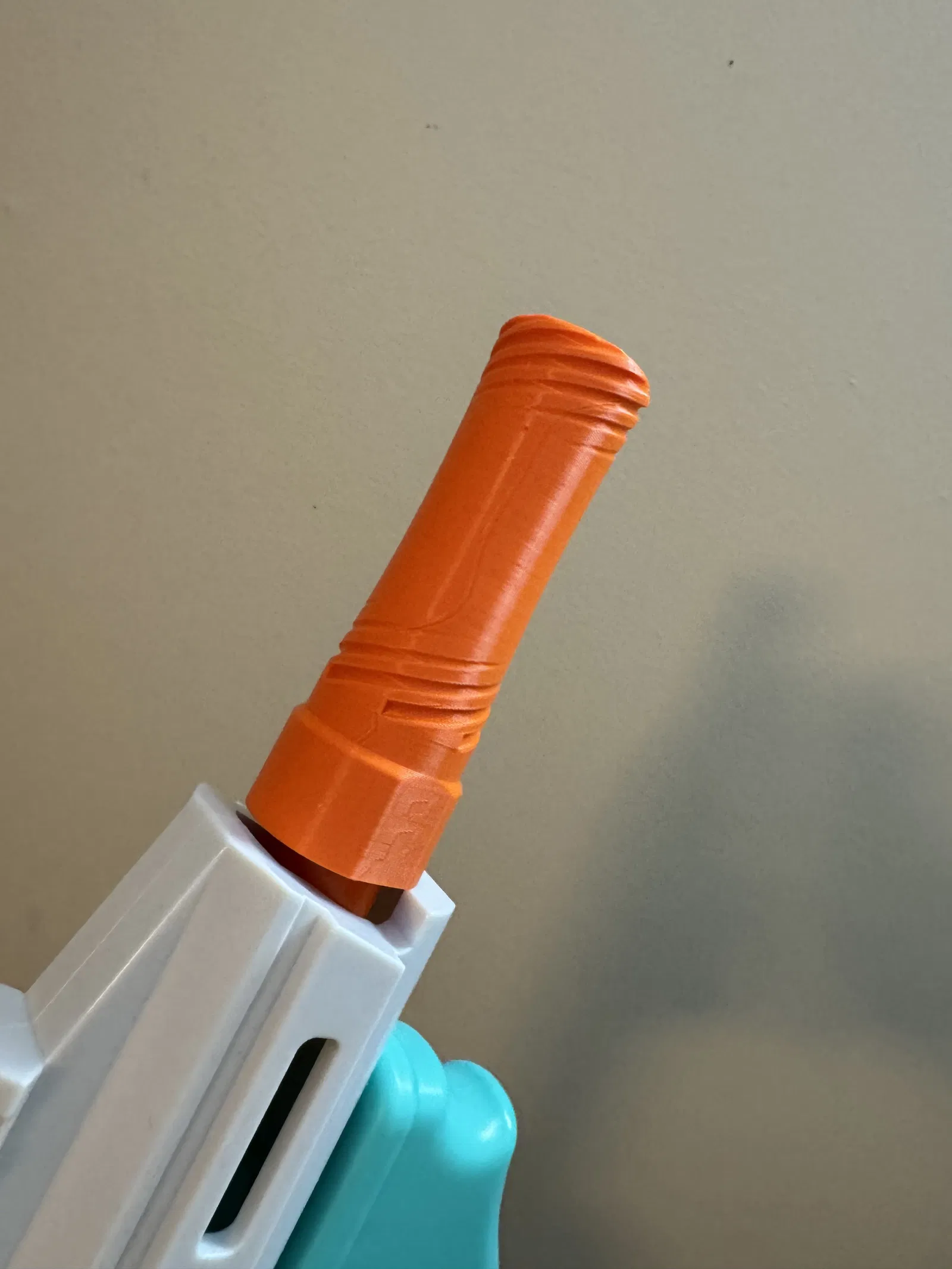

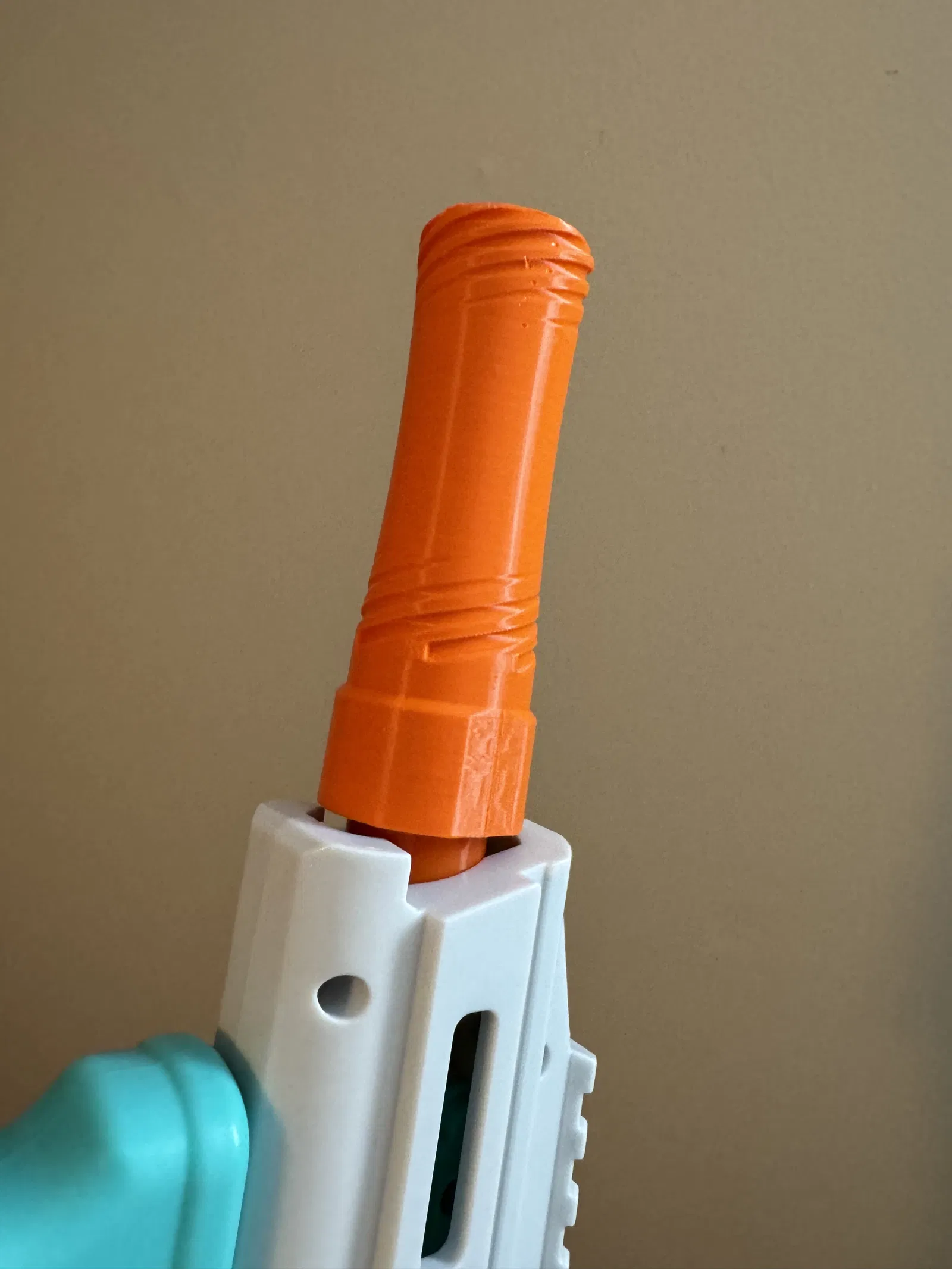

Kẹp (Clamp)

Sử dụng ốc và đai M3. Tùy thuộc vào dung sai của bạn, có thể bạn không cần đến phần cứng này.

Câu Chuyện

Cái Acorn như được giới thiệu trên FNC bắt đầu từ một ý tưởng hơi điên rồ và một số công việc nền tảng tuyệt vời của @Midwestt. Tệp gốc của anh ấy không còn được xuất bản nữa nhưng nó đã thôi thúc tôi sử dụng kỹ năng CAD còn non nớt của mình để tái tạo nó. Sau một số kết quả khá thành công từ phần lớn là những phỏng đoán có cơ sở, tôi đã cho @Redcowl xem trên kênh discord nerf, người đã trở thành một phần vô cùng hữu ích và không thể thiếu trong quá trình phát triển của Acorn.

Anh ấy đã cho phép tôi sử dụng bộ phận kẹp của anh ấy, lấy một số thông tin BCAR tuyệt vời từ một nhà thiết kế khác (tôi sẽ ghi công anh ấy nếu anh ấy muốn nhưng tôi chưa xác nhận điều đó), thực hiện các phép tính cho các nhóm FPS và giúp đỡ với việc thử nghiệm rộng rãi, thậm chí còn giúp cố định cơ chế khóa và ống lót.

Sau nhiều tháng thử nghiệm và một vài video quay chậm khá hài hước với quá nhiều vòng quay trên các viên đạn FPS cao, chúng tôi đã có một số người giúp chúng tôi thử nghiệm thiết kế với kết quả đáng kinh ngạc, vượt xa mong đợi hoặc kế hoạch của chúng tôi.

Bán Hàng

Etsy của tôi

Nguồn Cảm Hứng

@MidwestDesign_555859

Thiết kế gốc đã truyền cảm hứng cho toàn bộ việc này và là một nhà thiết kế tuyệt vời

Danh sách những người đóng góp và thử nghiệm

@Redcowl

Thử nghiệm, thiết kế bộ phận, thiên tài toán học và nói chung là một người tuyệt vời

@Bluest_g

Cho bộ Ống khóa (Locksleeve) ACORN, hình học của bộ Ống khóa được thiết kế bởi @bluest_g trên discord. Anh ấy đã thực hiện rất nhiều thử nghiệm với ACORN. Cảm ơn Bluest!

Người Thử Nghiệm

@Redcowl

@Je

@Rocket

@Meakervi

@Mightyshrub

@Bansheeindian

@Jaylan5

@Null_and_void

@Vliegtuigje
