Mở rộng giá đỡ động cơ trục Z cho Ender 3 Pro

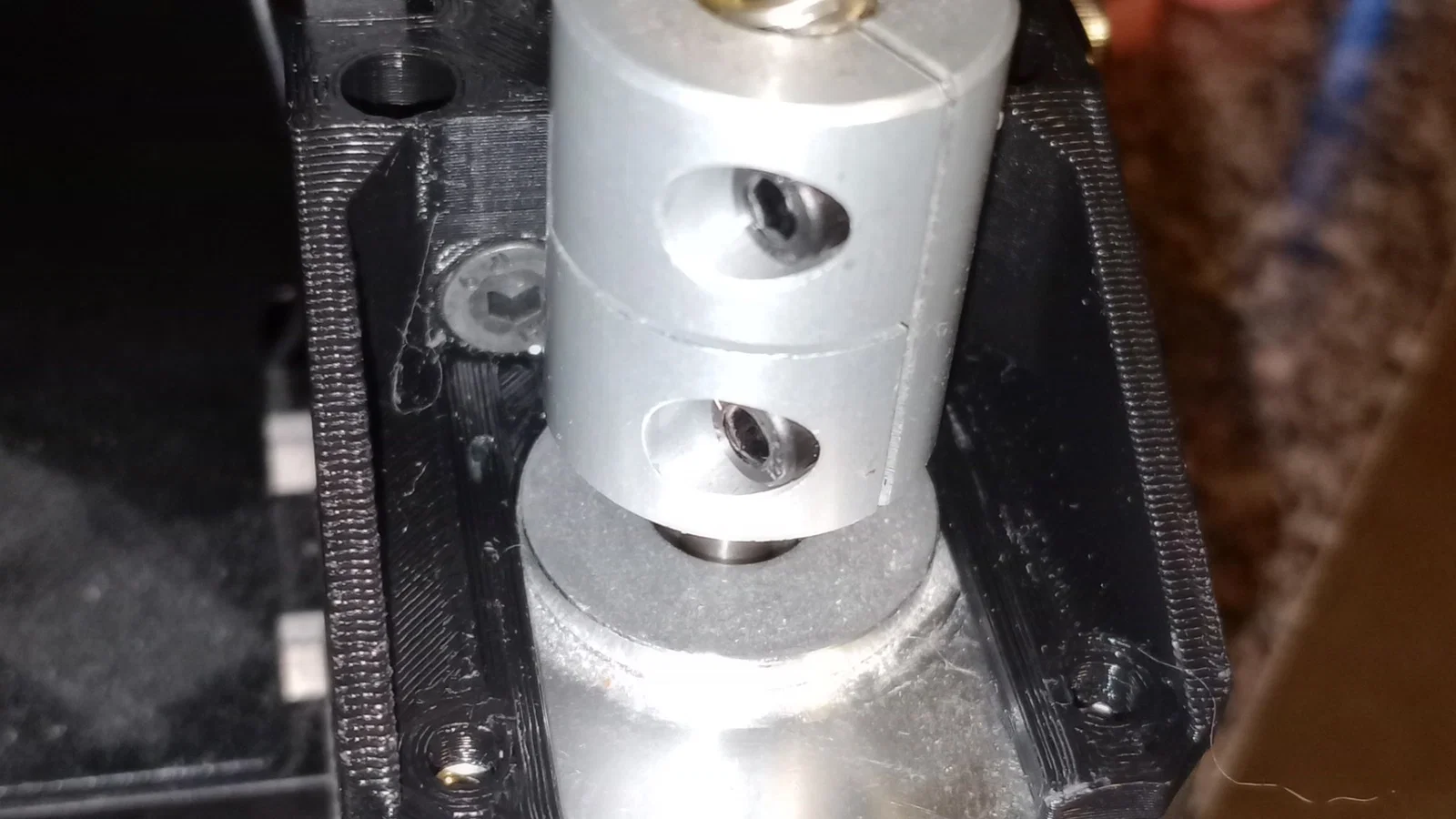

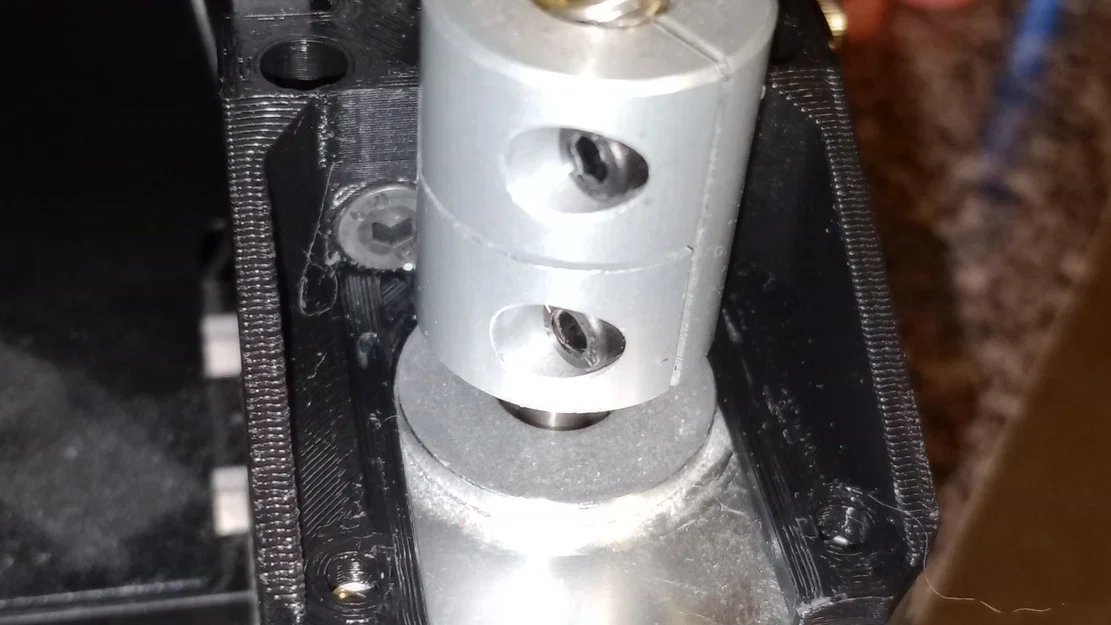

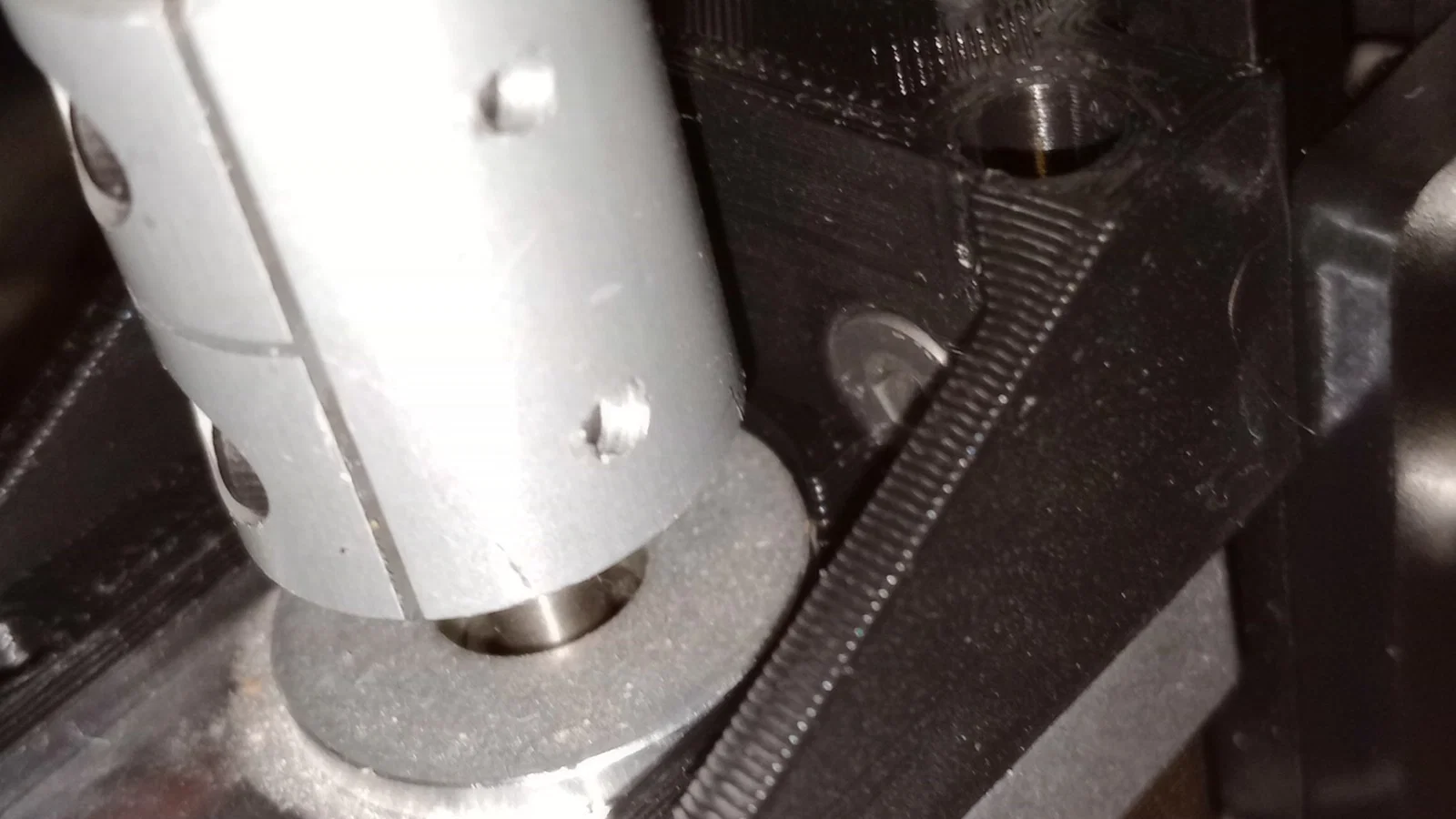

Trung tâm của đai ốc trục vít của tôi cách cánh tay máy in 22mm. Giá đỡ động cơ là 21mm (42/2). Tôi đã thiết kế giá đỡ này để trục bước thẳng hàng theo phương thẳng đứng. Yêu cầu khác là sử dụng cùng loại vít mà giá đỡ gốc đã sử dụng. Có 2 lỗ cho các vít 3mm bổ sung nếu cần. Tôi chỉ đã thử cái này trên Ender 3 pro; các máy in khác có thể có các lỗ ở vị trí đúng.

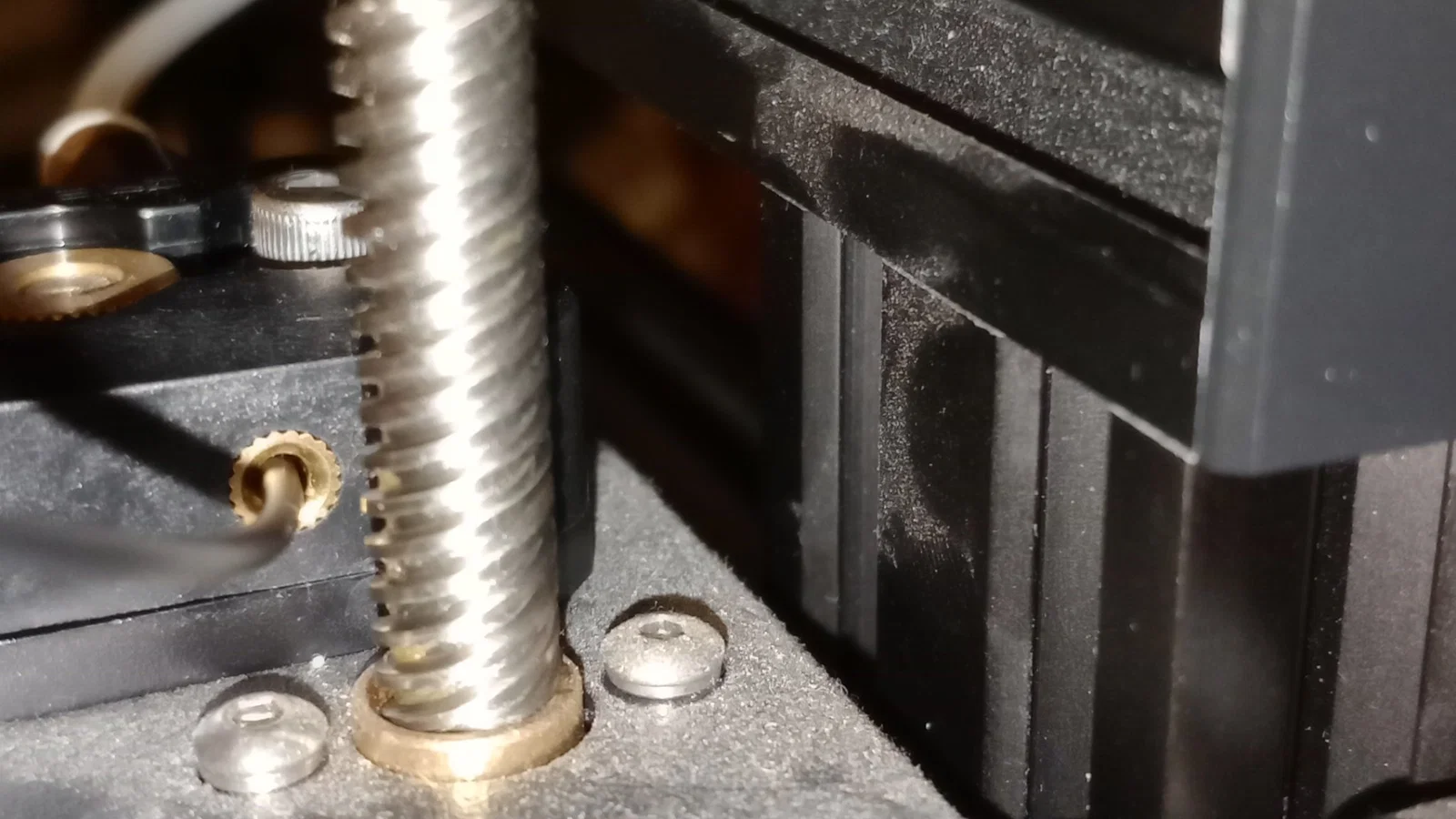

Để kiểm tra trục vít của bạn - di chuyển khung đến đỉnh (như trong ảnh) và đo khoảng cách. Sau đó đo khoảng cách gần hơn với động cơ bước. Tôi đã có sự khác biệt là 1mm. Giá đỡ này sẽ di chuyển động cơ ra ngoài 1mm.
