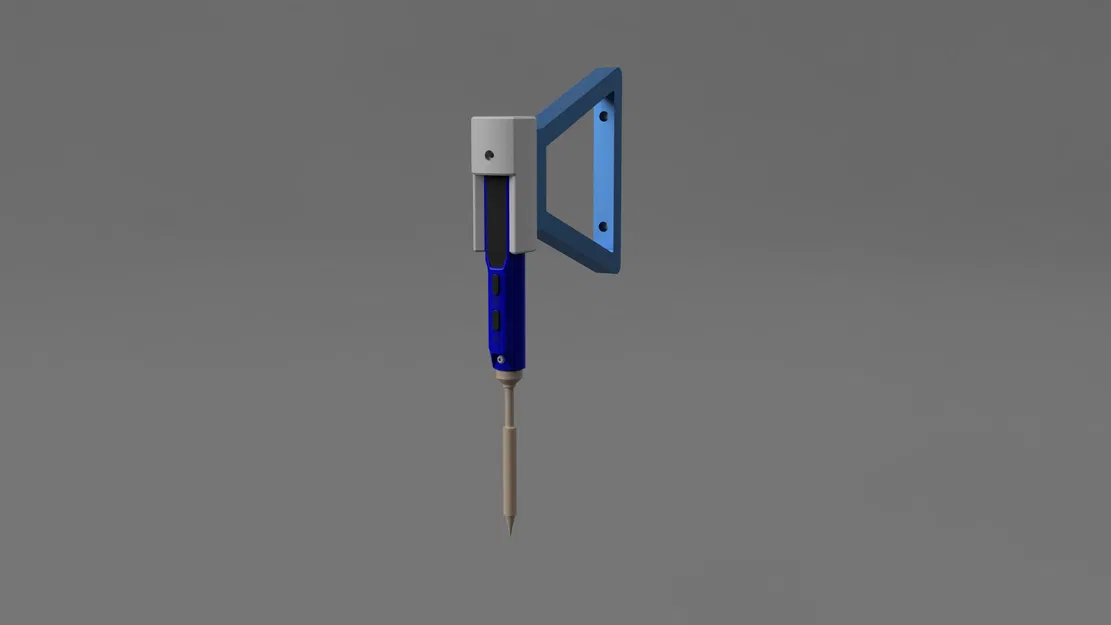

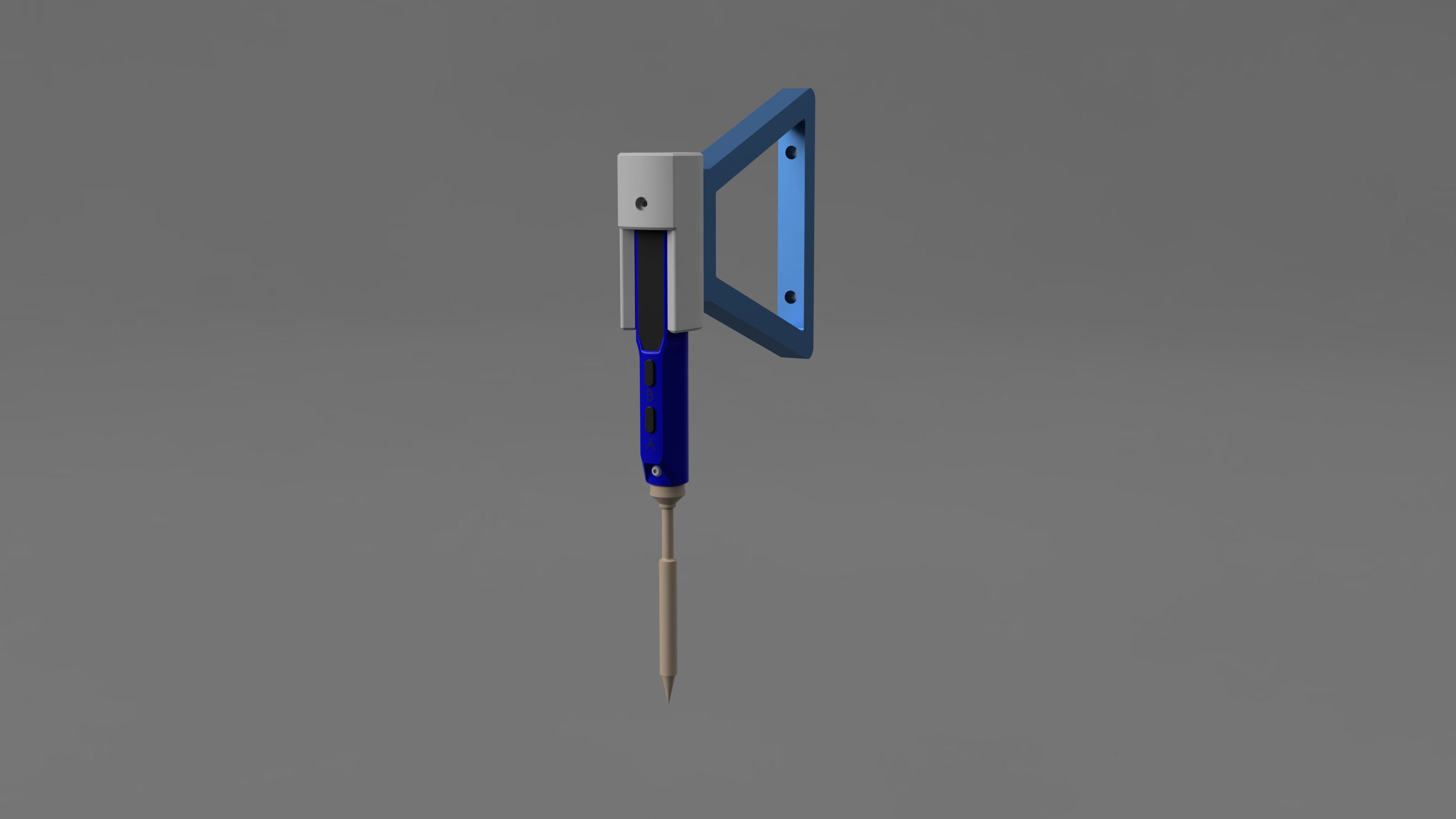

TS100 mount - Kẹp gắn mỏ hàn Adafruit

Sắp tới tui sẽ tải lên bản V2 để chỉnh cái mỏ hàn lên cao hơn trong đế giữ, điều này sẽ giảm bớt lực đòn bẩy do cái mũi hàn dài gây ra và giảm rung lắc.

Bạn cần gắn hai cái ốc lục giác chìm (heat set inserts) M3 (tui xài loại M3x5, đường kính khoảng 4mm) vô mặt sau của cái kẹp. Sau đó, bạn dùng hai con ốc M3x12 để gắn cái kẹp vô cái cánh tay đỡ. Tui cũng khuyên bạn nên dùng thêm ốc M2x8 để siết con ốc nối đất, cố định cái mỏ hàn vô kẹp.

Cái kẹp này khá là khít, đối với tui thì nó giữ mỏ hàn chắc lắm mà không cần ốc (nhưng mà tui vẫn xài cho chắc ăn, lỡ tuột mỏ hàn 250 độ C ra thì chết!), có thể bạn sẽ phải chỉnh lại cài đặt in của bạn nếu của bạn không vừa.

Cái cổng USB cũng được làm che lại một chút để ngăn mỏ hàn trượt ra khỏi đỉnh kẹp.

Cái cánh tay đỡ có lỗ kẹp được giảm kích thước để vừa với ốc M3, nên bạn có thể gắn ốc lục giác chìm vô cái kẹp thay vì vô cánh tay đỡ.

Tui cũng có đính kèm file CAD để bạn muốn chỉnh sửa gì thì cứ làm tự nhiên nha. Cảm ơn Marcell vì mẫu TS100: https://grabcad.com/library/miniware-ts100-soldering-iron-1

Cái đầu gắn ốc lục giác chìm mà tui xài với TS100: https://cnckitchen.store/products/ts100-101-adapter-tips-set-m2-x-m3-m4-m5-m6-1-4-m8-100-lead-and-cadmium-free
