Giá đỡ điện thoại di động cho xe máy

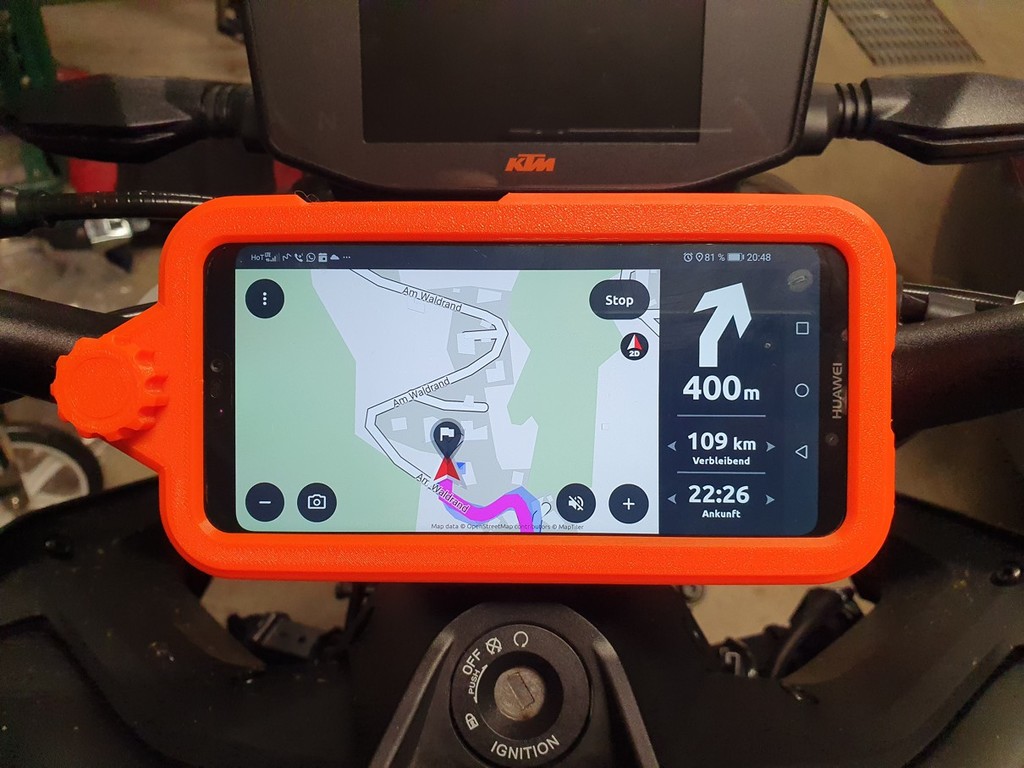

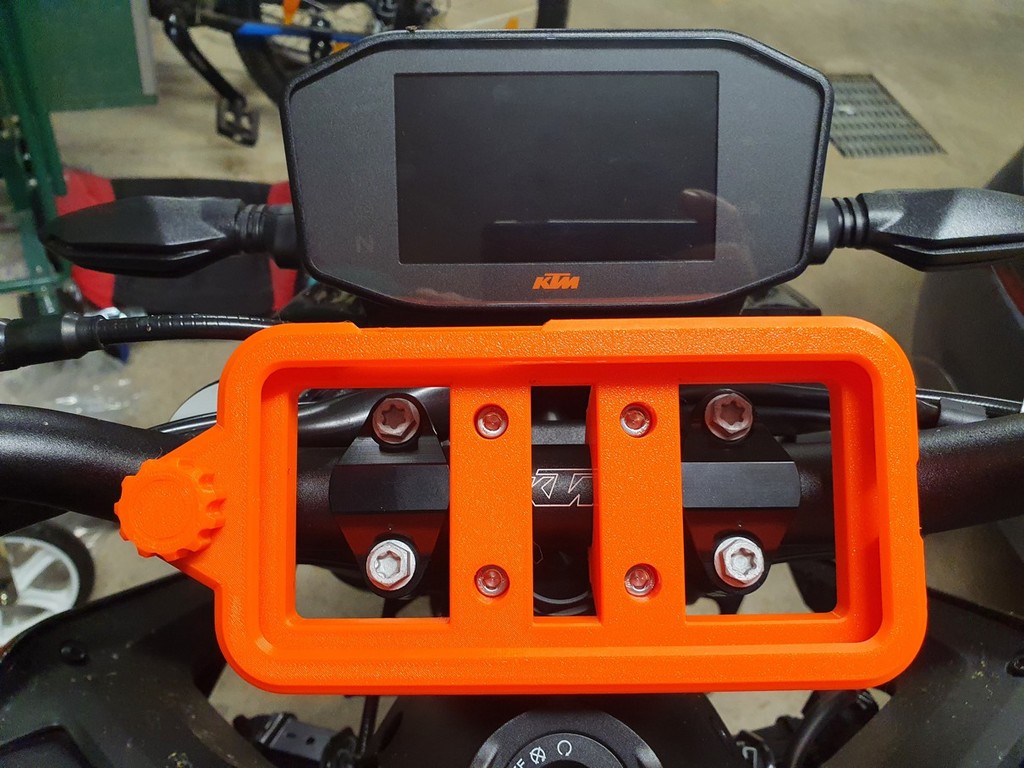

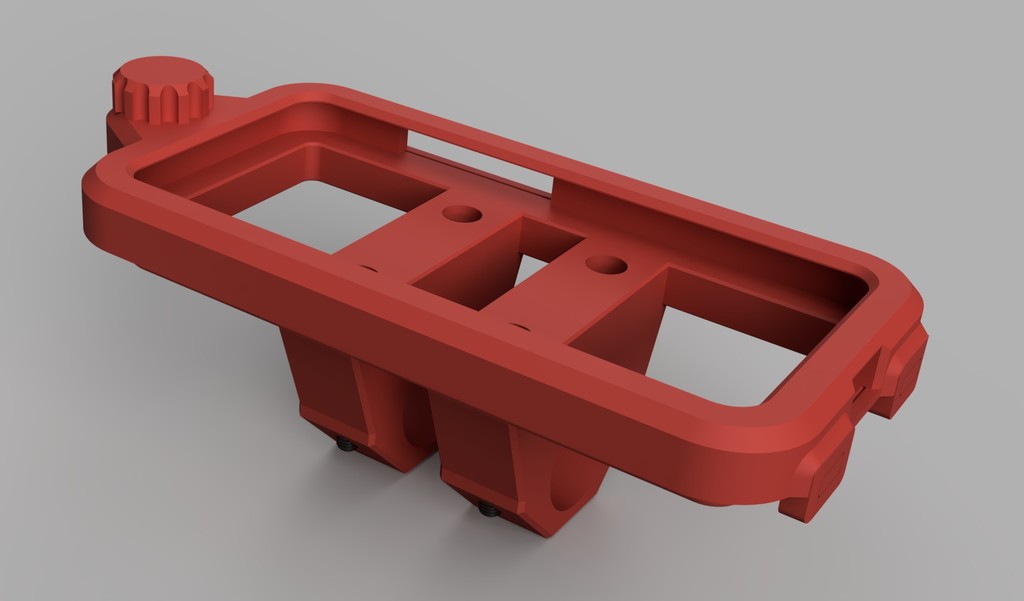

Vì tôi đã chơi với ý tưởng sử dụng điện thoại của mình làm thiết bị định vị khi đi xe máy, nên tôi đã thiết kế một giá đỡ. Giá đỡ được gắn trực tiếp vào tay lái bên dưới đồng hồ tốc độ và do đó nằm trong tầm nhìn. Kích thước tôi sử dụng phù hợp với Huawei P20 lite (có ốp lưng bằng silicone) và KTM 790 Duke. Tôi đã thêm tệp Fusion360 để bạn có thể điều chỉnh giá đỡ theo kích thước của riêng mình.

Cập nhật ngày 05.02.2022: Tôi cũng đã thêm tệp STEP cho những ai không sử dụng Fusion360.

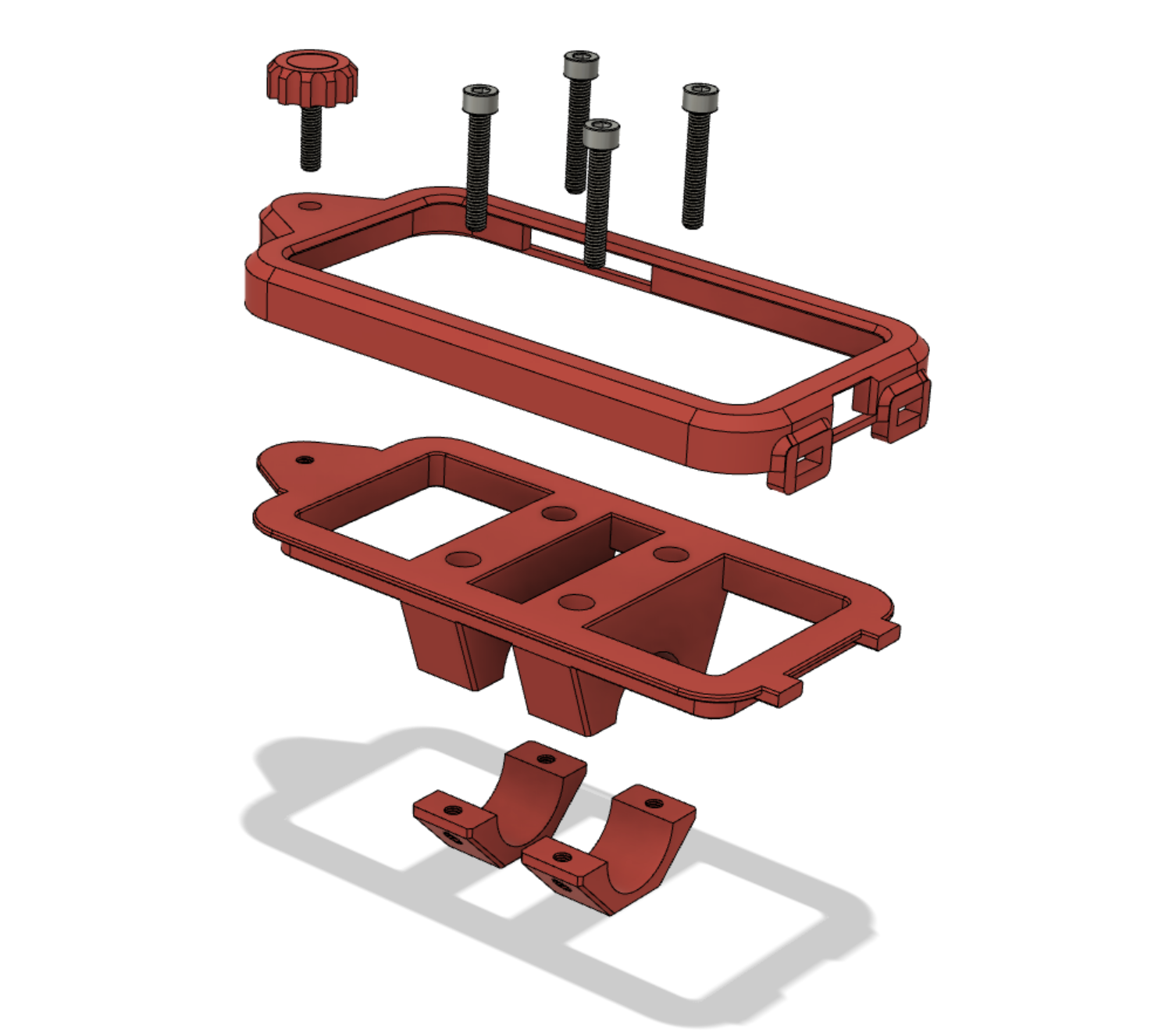

Để gắn giá đỡ vào tay lái, tôi sử dụng vít M5x30 có lục giác allen. Một bu lông lục giác M5x20 được lắp vào "đầu vít". Nắp của "đầu vít" có khớp ép, nhưng tôi đã cố định thêm bộ phận này bằng keo dán epoxy 2 thành phần.

Cài đặt in

Độ phân giải:

0,2mm

Độ dày ruột:

30%

Sợi in:

Prusament PETG Orange

Ghi chú:

Các bộ phận chỉ yêu cầu một vài cấu trúc hỗ trợ. Tôi đã thêm cấu trúc hỗ trợ vào "giá đỡ điện thoại dưới" ở khu vực lỗ vát cho vít và vào "giá đỡ điện thoại trên" ở khu vực lõm cho nút nguồn và đầu nối USB C.

Cần in hai chiếc "kẹp giá đỡ điện thoại".
