Hệ Thống Vortex Cho Biqu H2 V2 & Sovol SV01 PRO

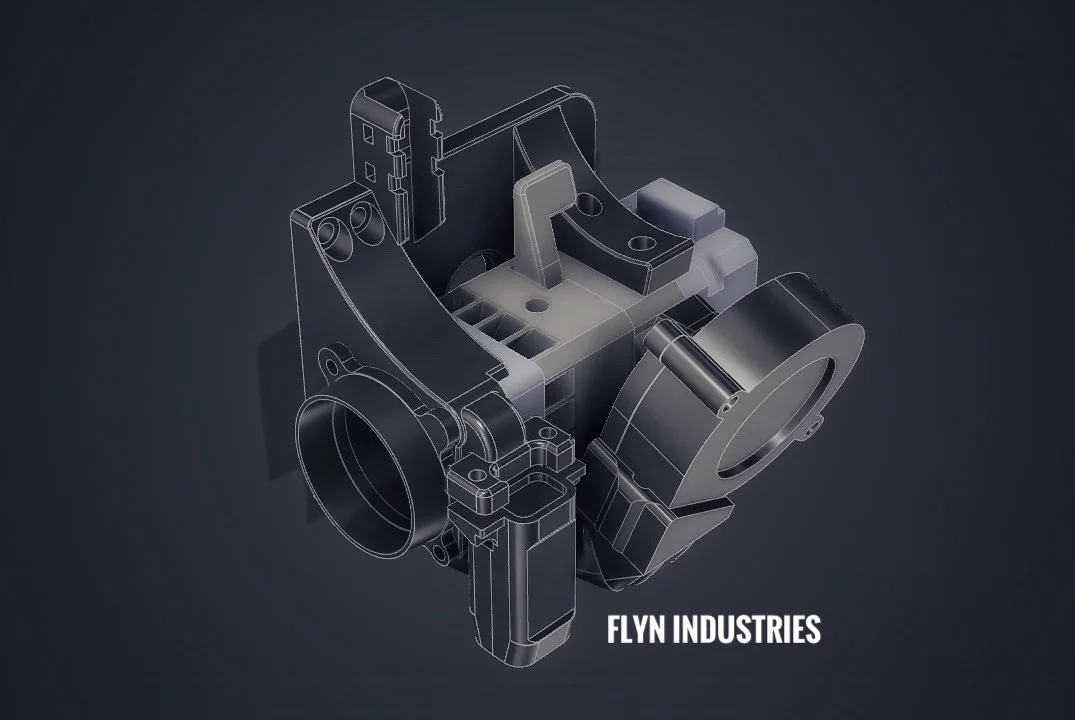

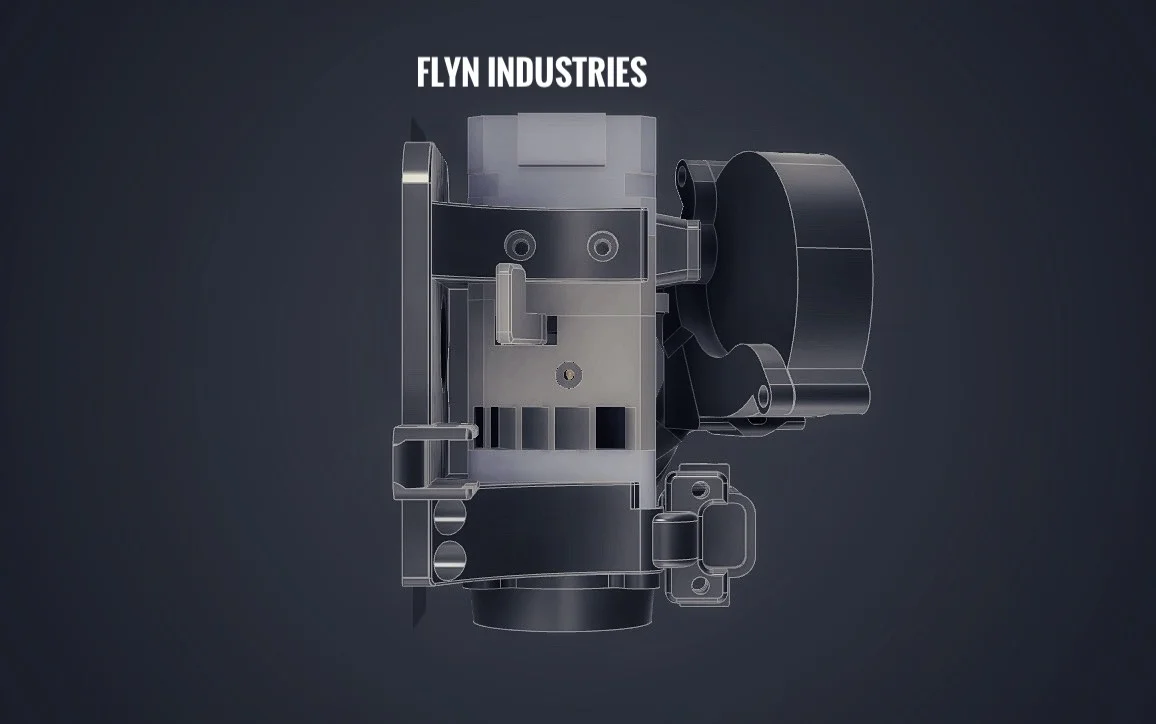

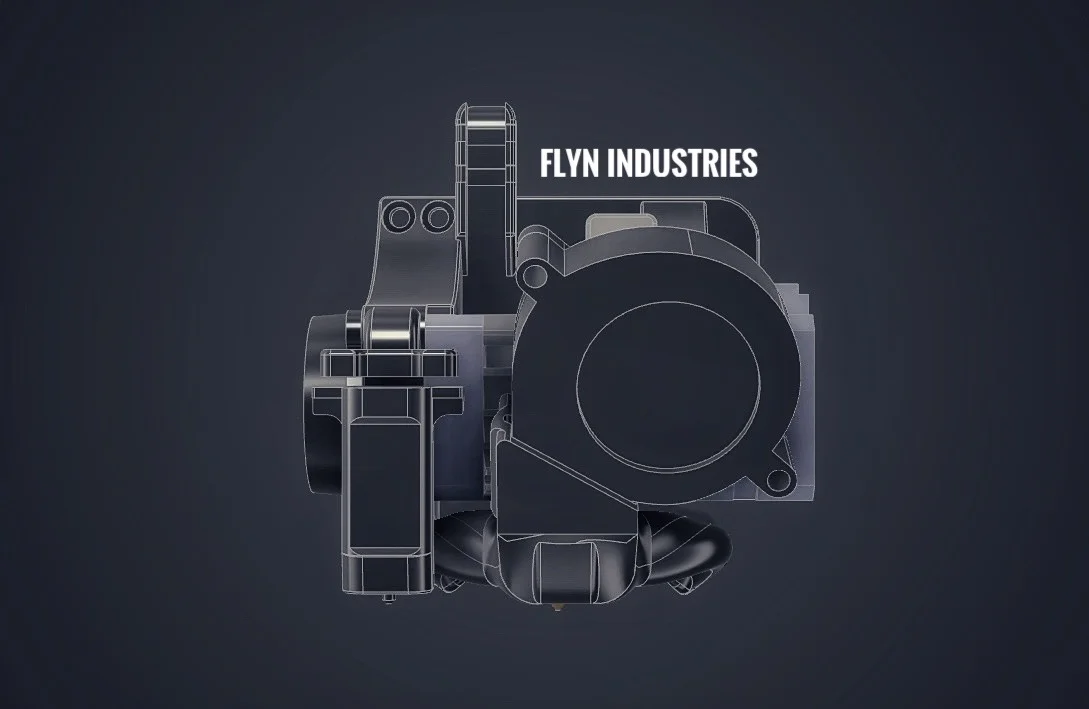

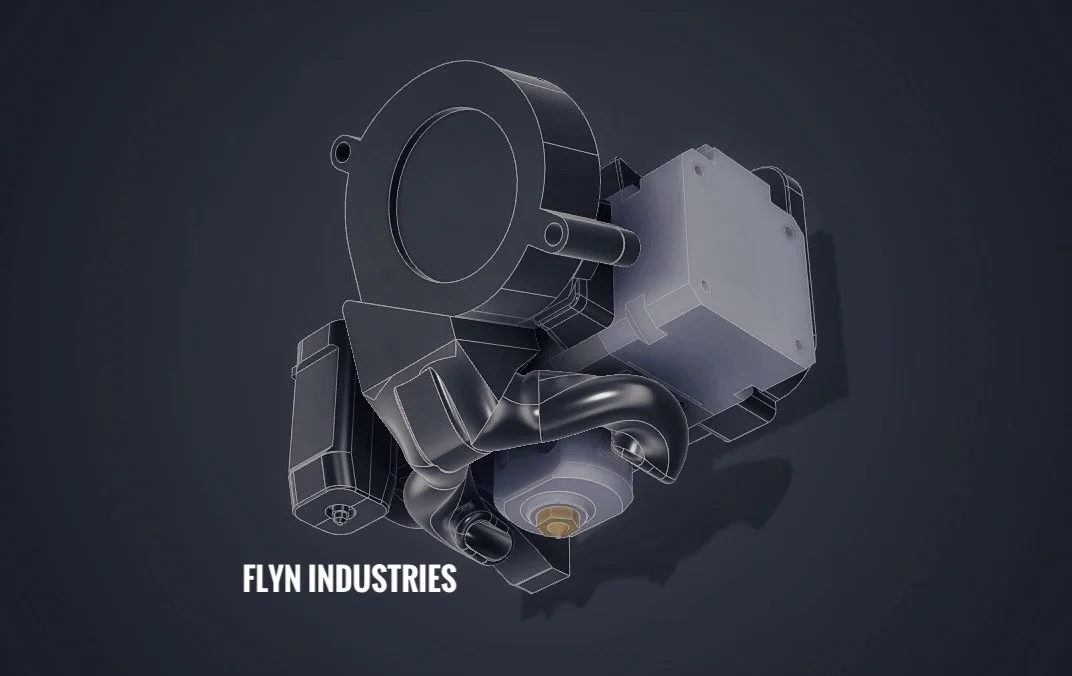

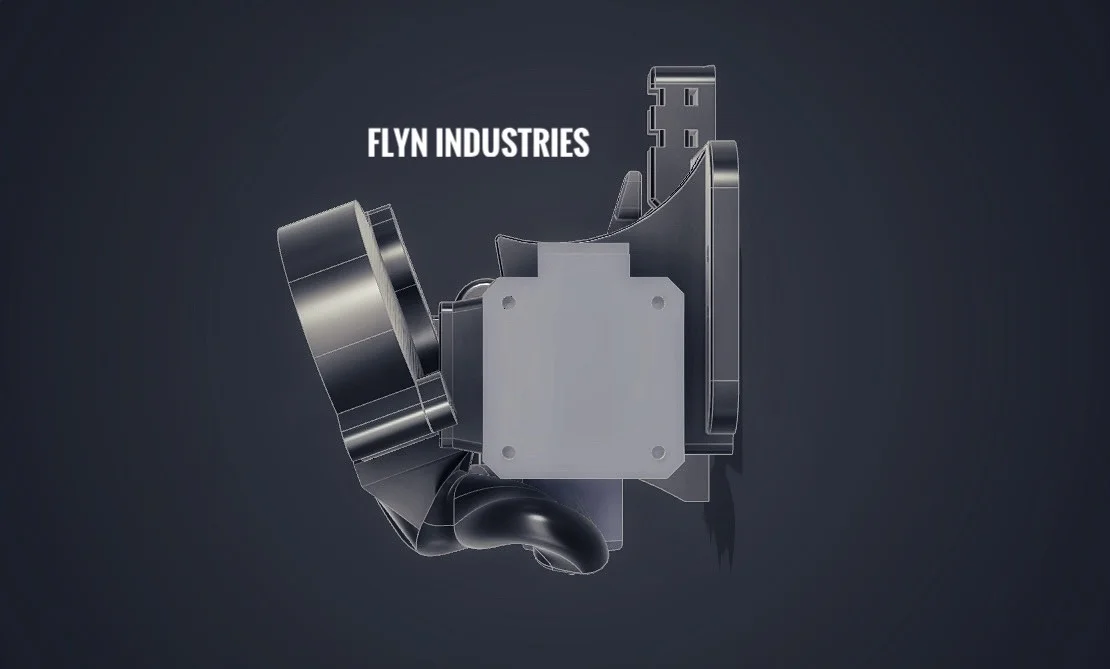

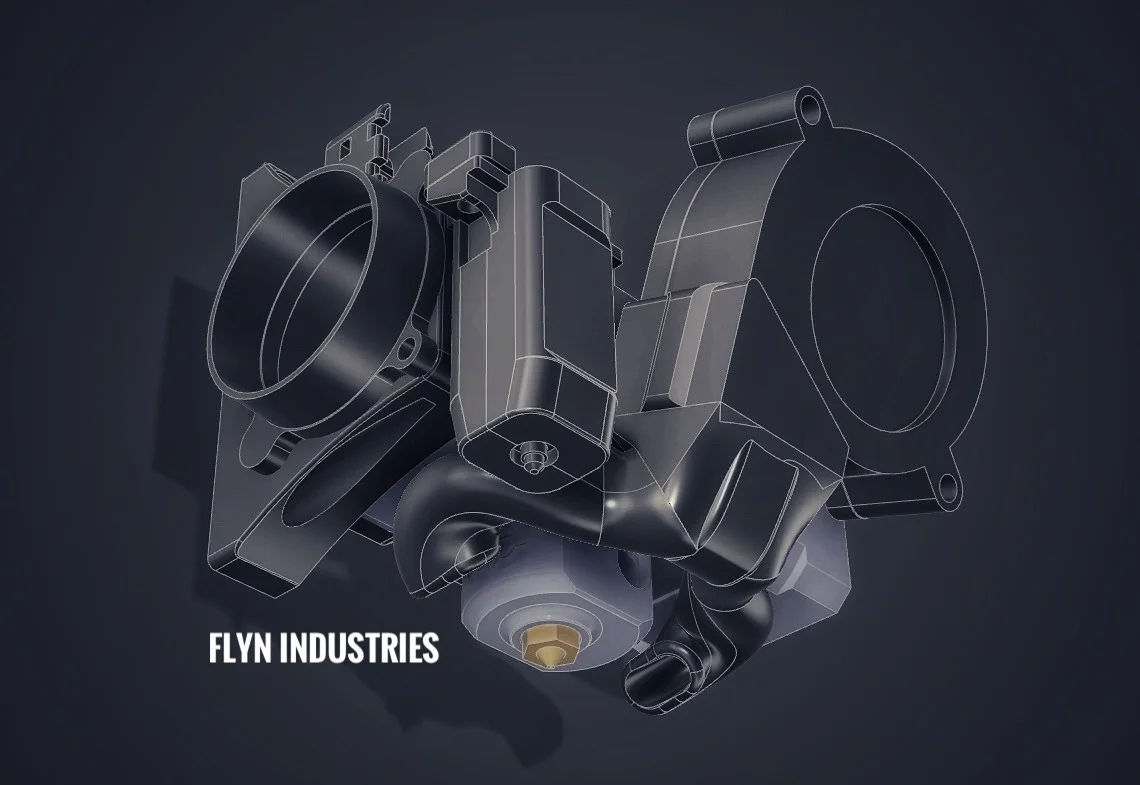

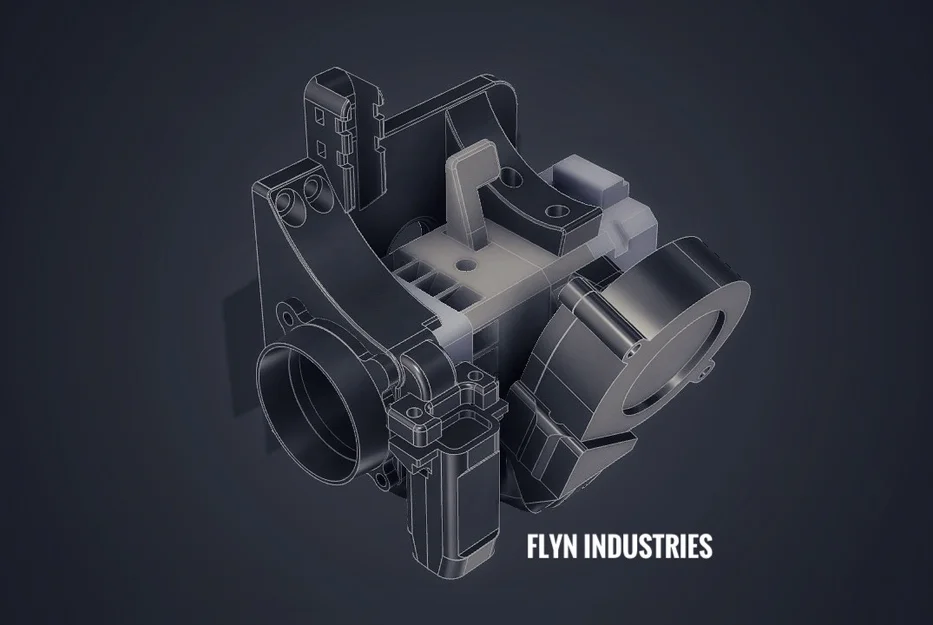

Đây là Hệ Thống Vortex hoàn toàn mới để gắn bộ đùn Biqu H2 V2 lên Sovol SV01 PRO, SV01 OG & SV03!

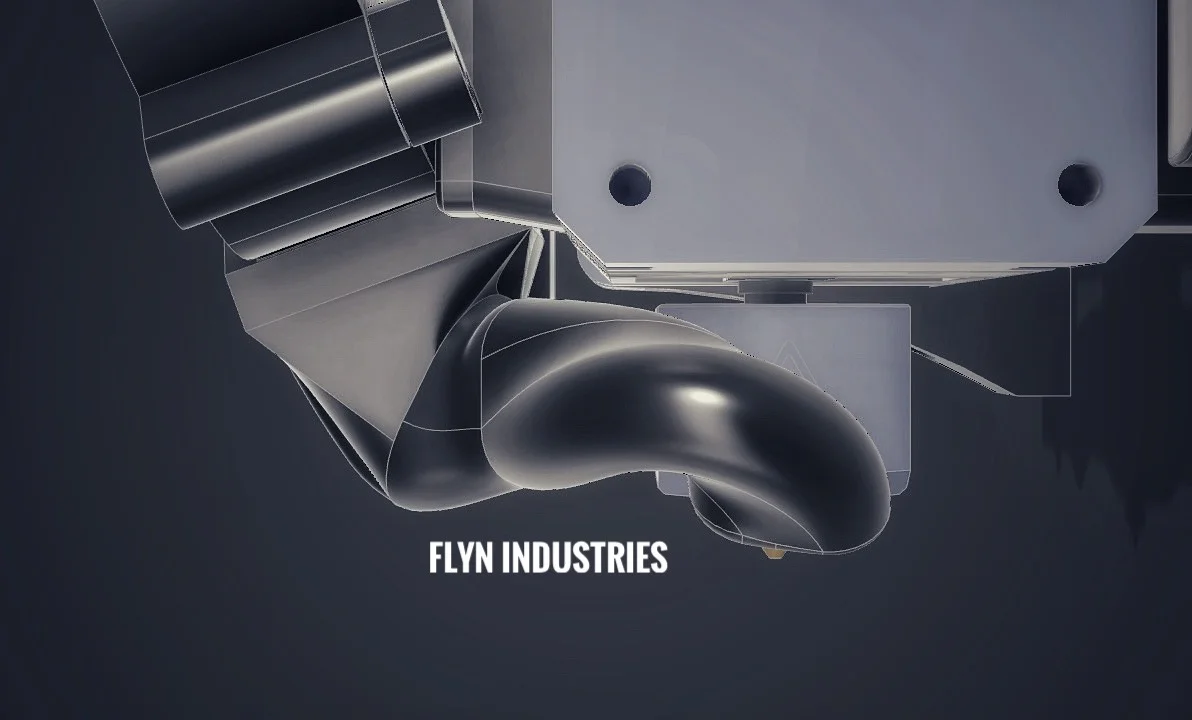

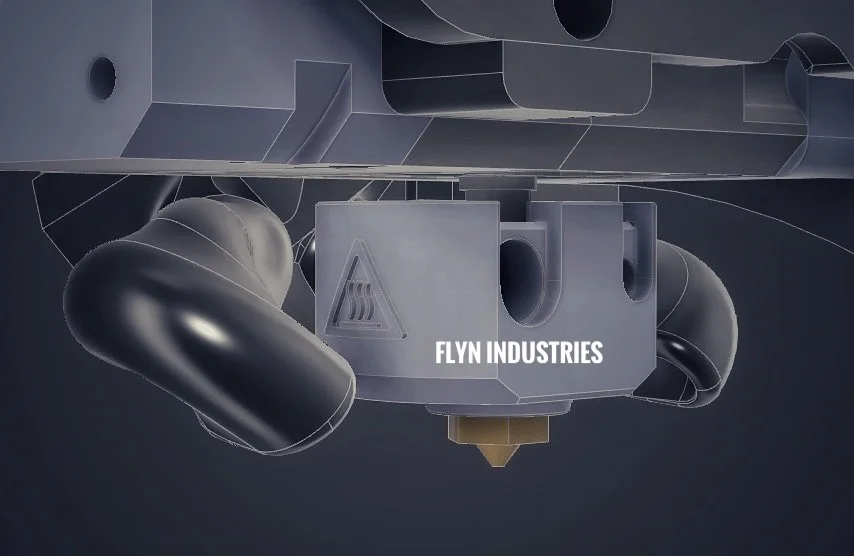

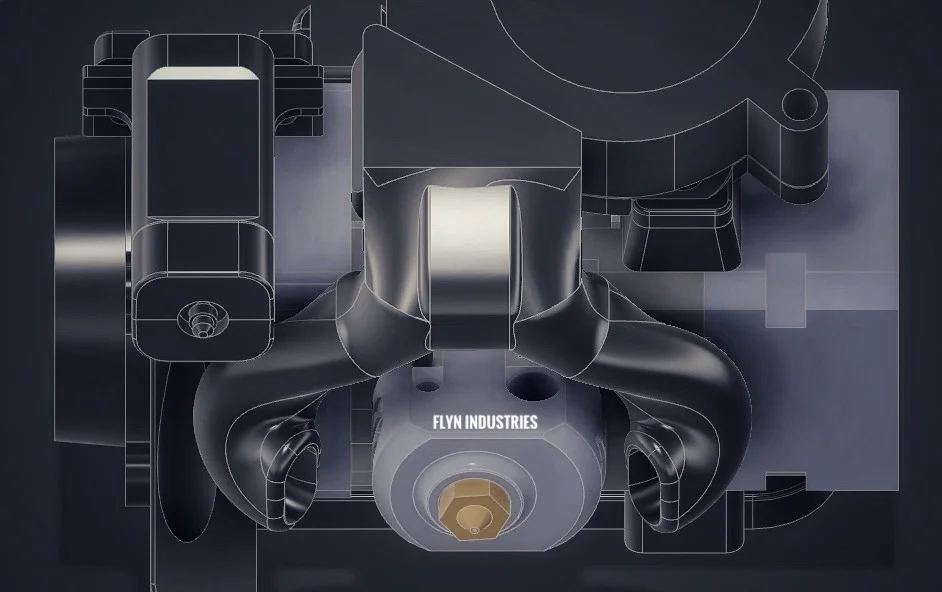

Được trang bị các ống dẫn khí xoắn kép cho luồng không khí mạnh mẽ, hiệu quả trực tiếp đến khu vực bên dưới đầu phun!.

CHỈNH SỬA: Giờ đây với ống dẫn V2 & tấm adapter!

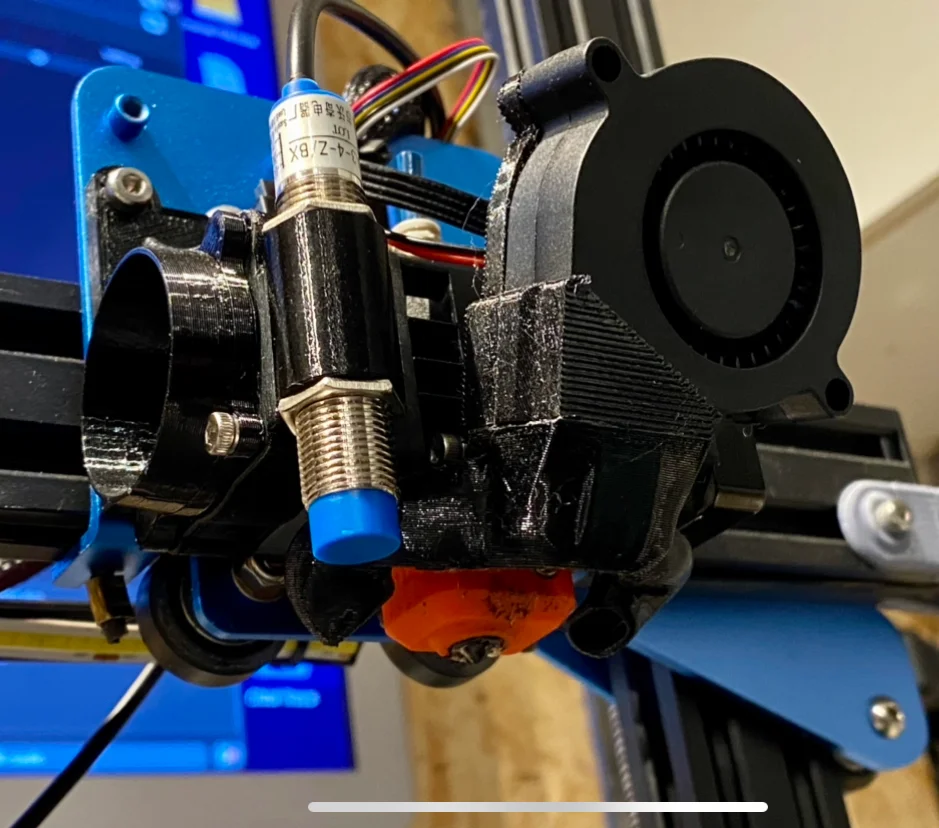

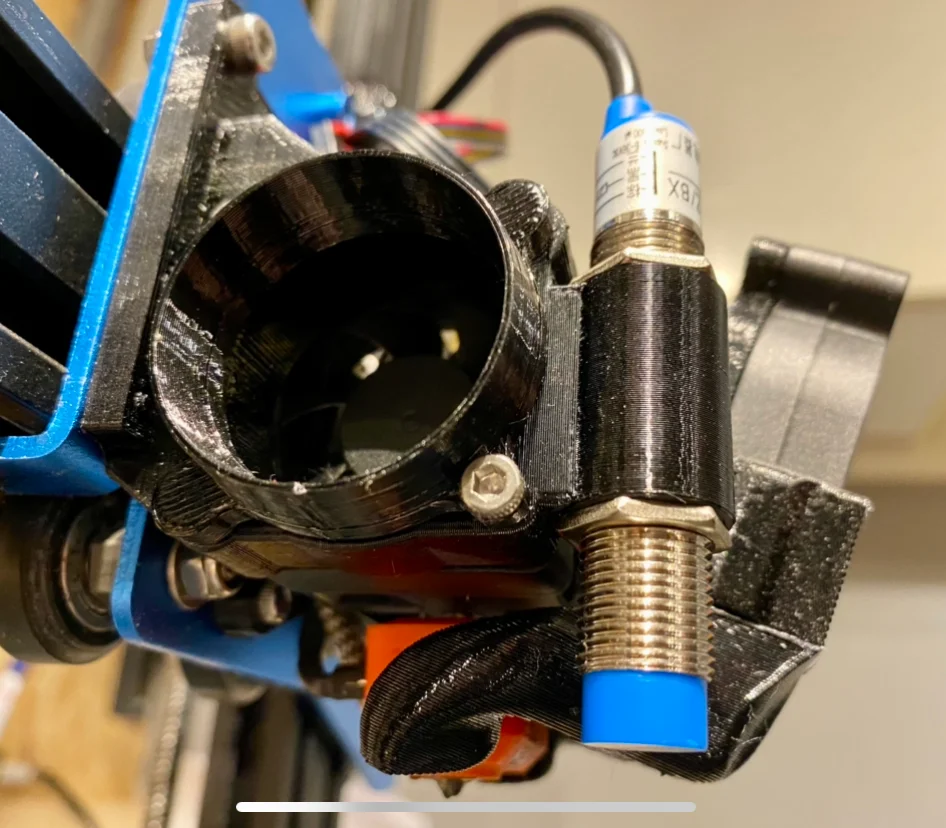

Chỉnh sửa: Đã thêm bộ cảm biến thăm dò cảm ứng M12 mới cho cả hai mẫu!

LƯU Ý cần thay đổi firmware để sử dụng các phiên bản thăm dò cảm ứng.

Tùy thuộc vào thăm dò bạn có, bạn có thể cần mua một số đai ốc M12 mỏng để gắn thăm dò, ngay cả một số loại in 3D cũng có thể hoạt động.

Một số thăm dò M12 đi kèm với đai ốc lớn! haha

Chỉnh sửa: Giờ đây bao gồm Các Biến thể Lệch Giá Đỡ Quạt để bạn có thể tinh chỉnh luồng không khí theo ý muốn! Tuy nhiên, lưu ý chỉ có độ lệch 0mm, 1mm & 2mm tương thích với thân chính Vortex SV01 PRO & CR Touch vào thời điểm này.

Chỉnh sửa: Giờ đây bao gồm Thân chính Original SV01 + SV03

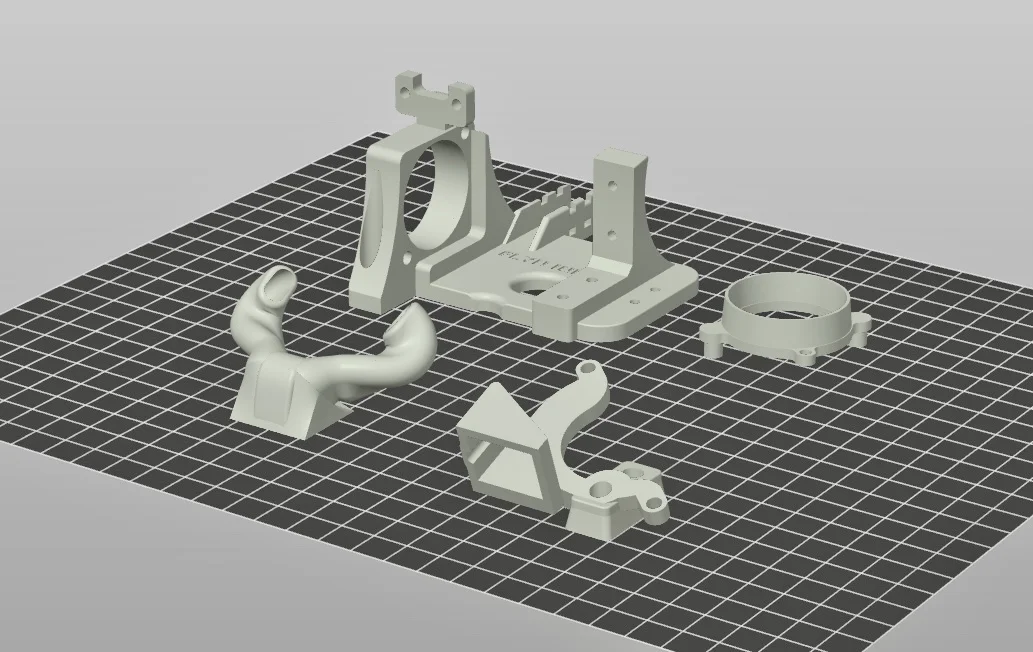

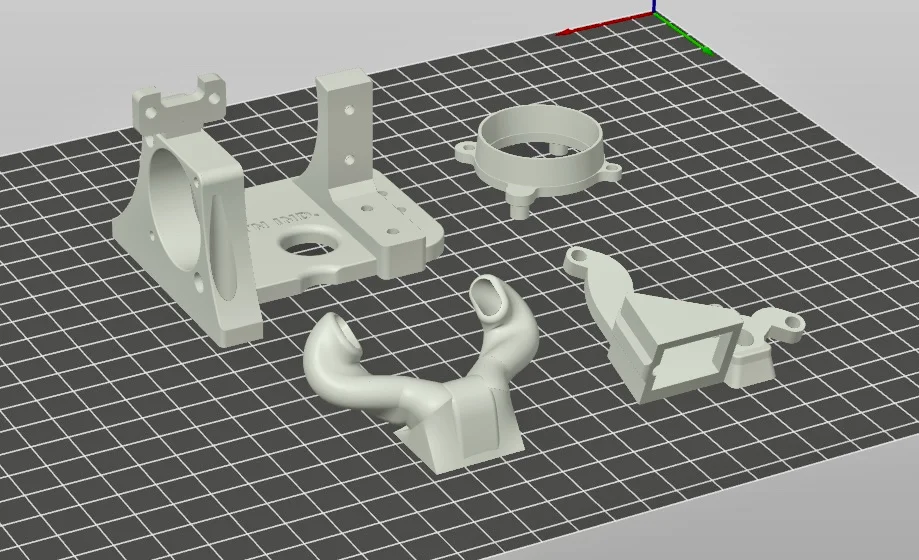

In các bộ phận như trong ảnh slicer ở trên, thêm các hỗ trợ tùy chỉnh khi cần thiết.

Bạn sẽ cần DÁN bằng keo siêu dính hoặc tốt nhất là UHU POR hoặc chất kết dính tiếp xúc tương tự lên các bề mặt phẳng của Giá Đỡ Quạt với Ống Dẫn Vortex, chúng tách rời nhau để dễ in. Đảm bảo bạn dán chúng đúng chiều nếu sử dụng keo siêu dính. Chúng có thể tháo rời nếu sử dụng UHU POR.

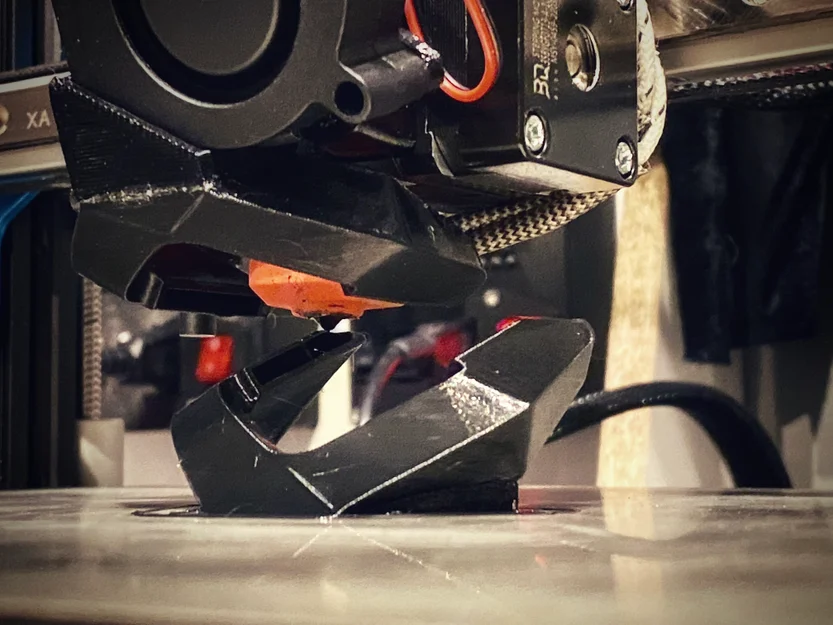

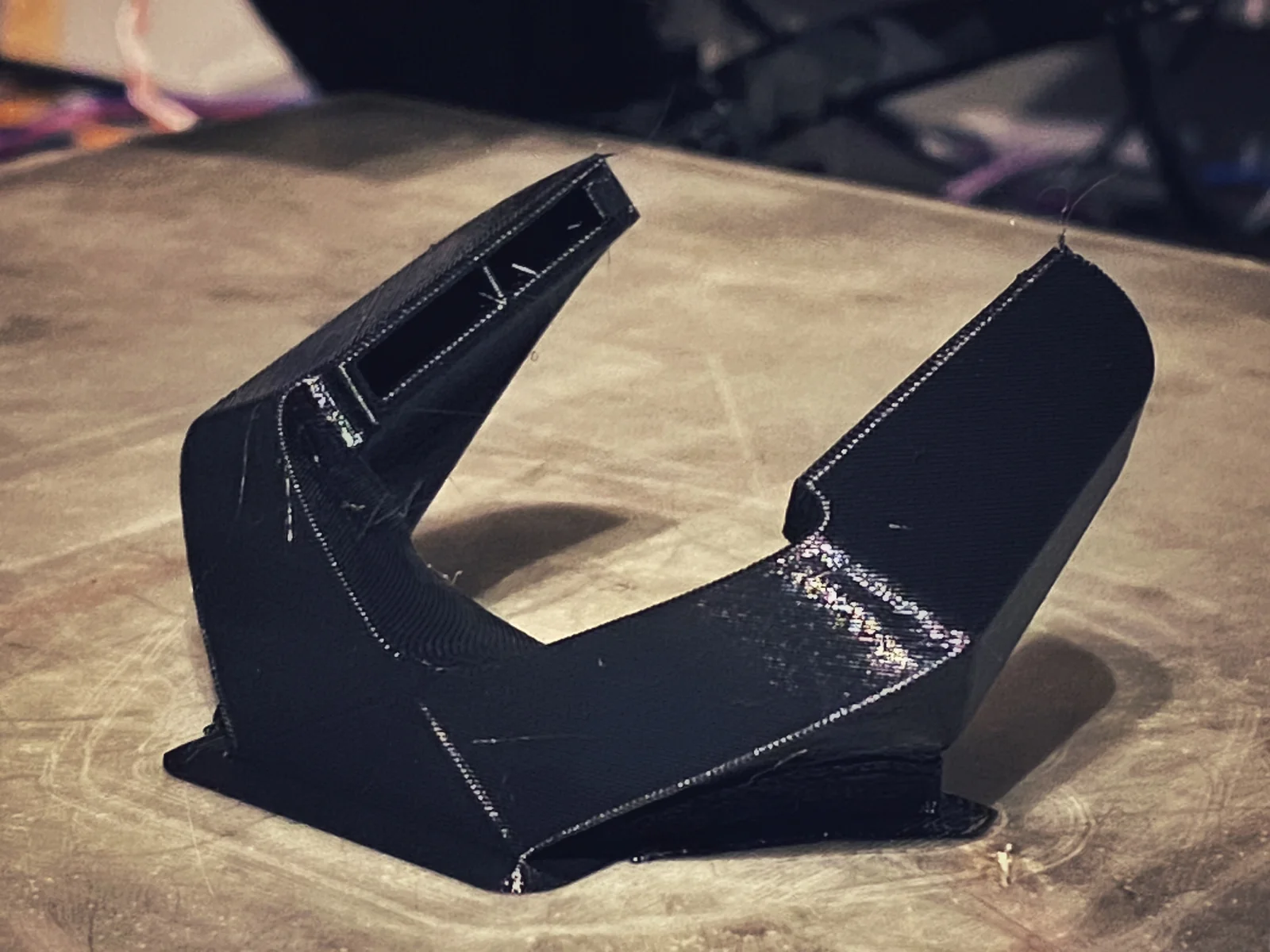

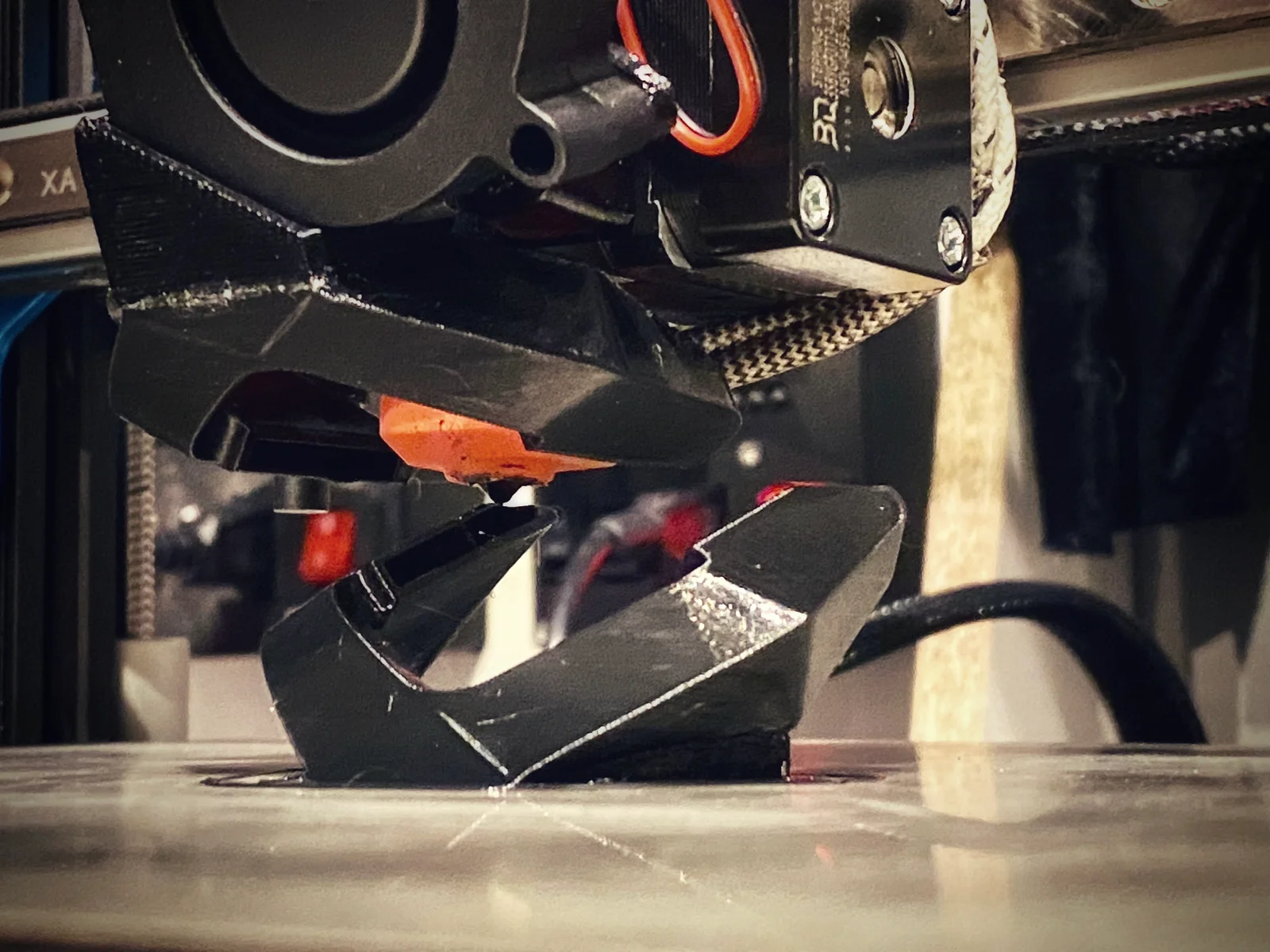

Cũng chỉ dành cho SV01 Pro, Điểm Dừng X va chạm là cần thiết để đặt đầu phun lên trên bàn in khi trục X được căn chỉnh. Không quan trọng nhưng hữu ích. Dán bộ phận này vào phía bên trái của bộ phận chính bằng UHU POR để nó kích hoạt công tắc điểm dừng trục X của bạn.

Tôi sẽ sớm cập nhật danh sách phần cứng cần thiết, việc lắp ráp khá dễ dàng. Bu lông sẽ là M3 & M4. Quạt là một bộ 5015 đơn.

Tôi khuyên bạn nên dùng giá đỡ quạt lệch +2mm để có kết quả tốt nhất.

!! QUAN TRỌNG !!

Bạn sẽ cần 3 vòng đệm hoặc miếng đệm tương tự khi gắn CR Touch hoặc BL touch.

Độ lệch thăm dò cảm ứng: X -30.70, Y -26.10

Độ lệch thăm dò cảm ứng M12: X -30.7, Y -26.8

Tôi thực sự khuyên bạn nên thay thế đầu phun gốc bằng một đầu phun THÉP CỨNG E3DV6 THẬT! Nghiêm túc, bạn cần làm điều này! Nó thực sự cải thiện hiệu suất in của H2V2 so với đầu phun gốc. Ngay cả đầu phun đồng E3DV6 cũng tốt.

Chỉ phiên bản SV01 Pro. Bu lông M3 dưới cùng ở cạnh phải của bộ phận chính cần được lắp từ phía sau tấm gắn kim loại của máy in & thêm một đai ốc vào giữa thân bộ phận chính và động cơ sau khi bộ đùn H2 được gắn vào bộ phận chính Vortex. Bu lông phía trên có thể được lắp như bình thường từ phía trước bằng cách lắp nó phía trên động cơ.

Tôi không chịu trách nhiệm hoặc nghĩa vụ dưới bất kỳ hình thức nào đối với bất kỳ thiệt hại nào gây ra cho người hoặc tài sản hoặc máy in của bạn, bạn sử dụng các tệp này với rủi ro của riêng bạn.
