Giá Đỡ PTFE IKEA SKÅDIS Tái Thiết Kế Khóa Xoay

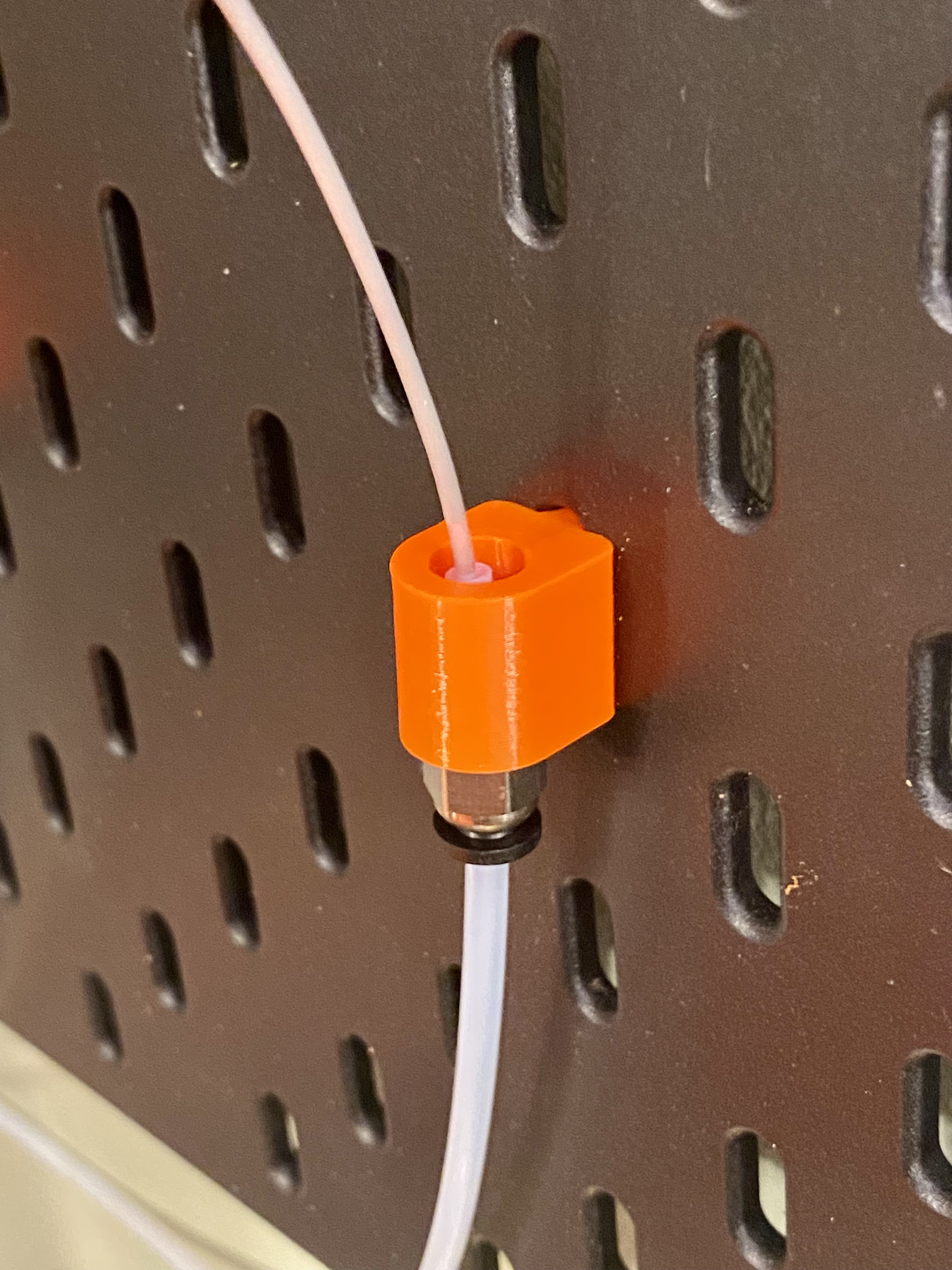

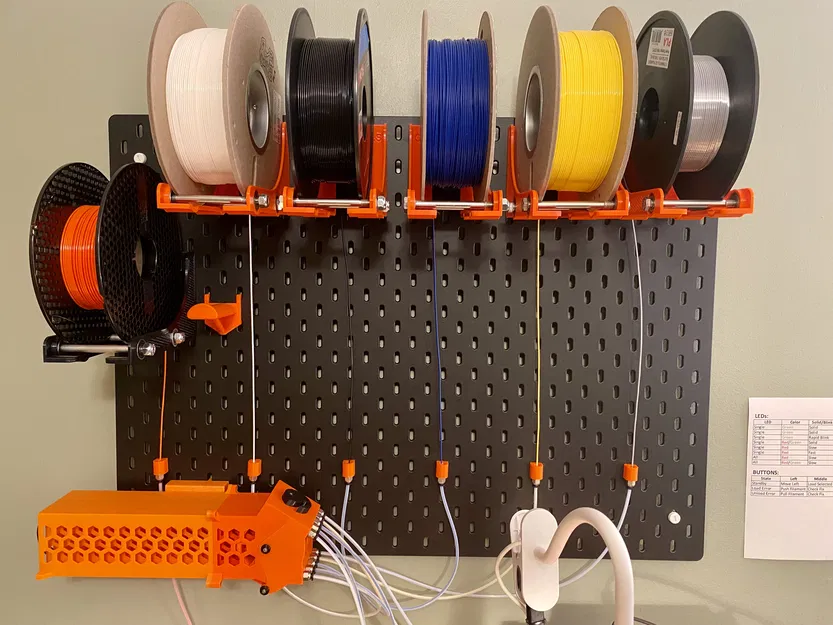

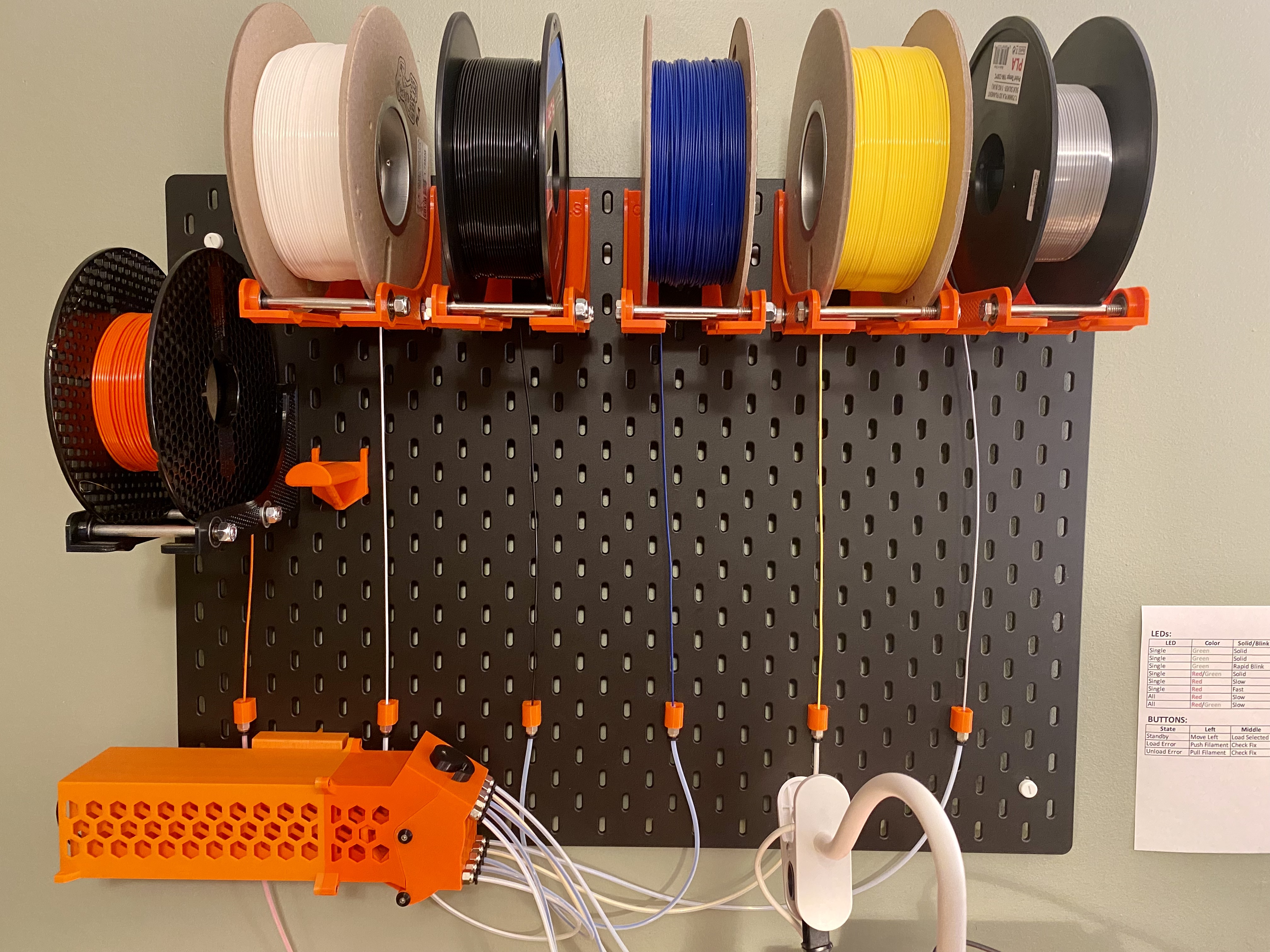

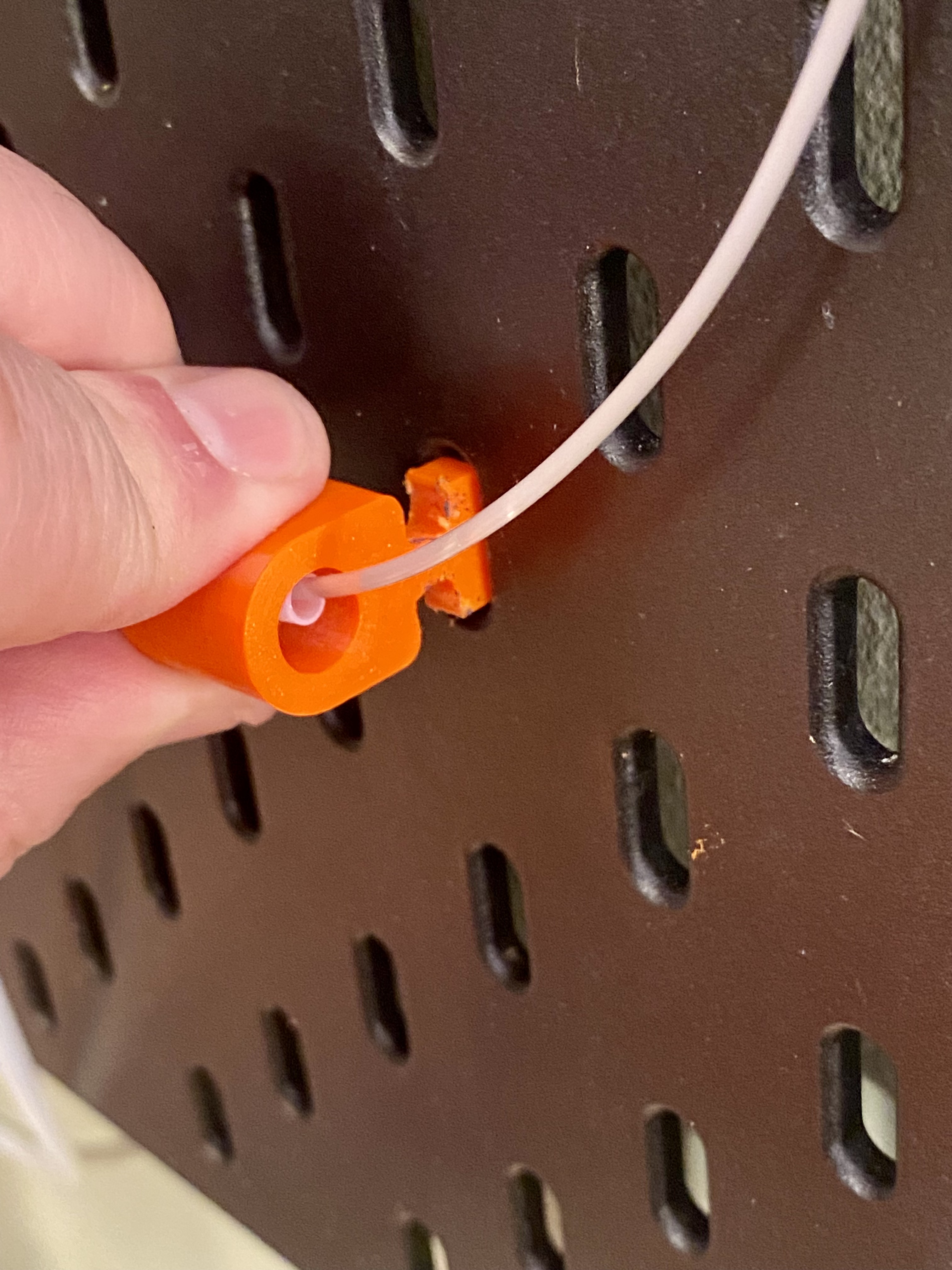

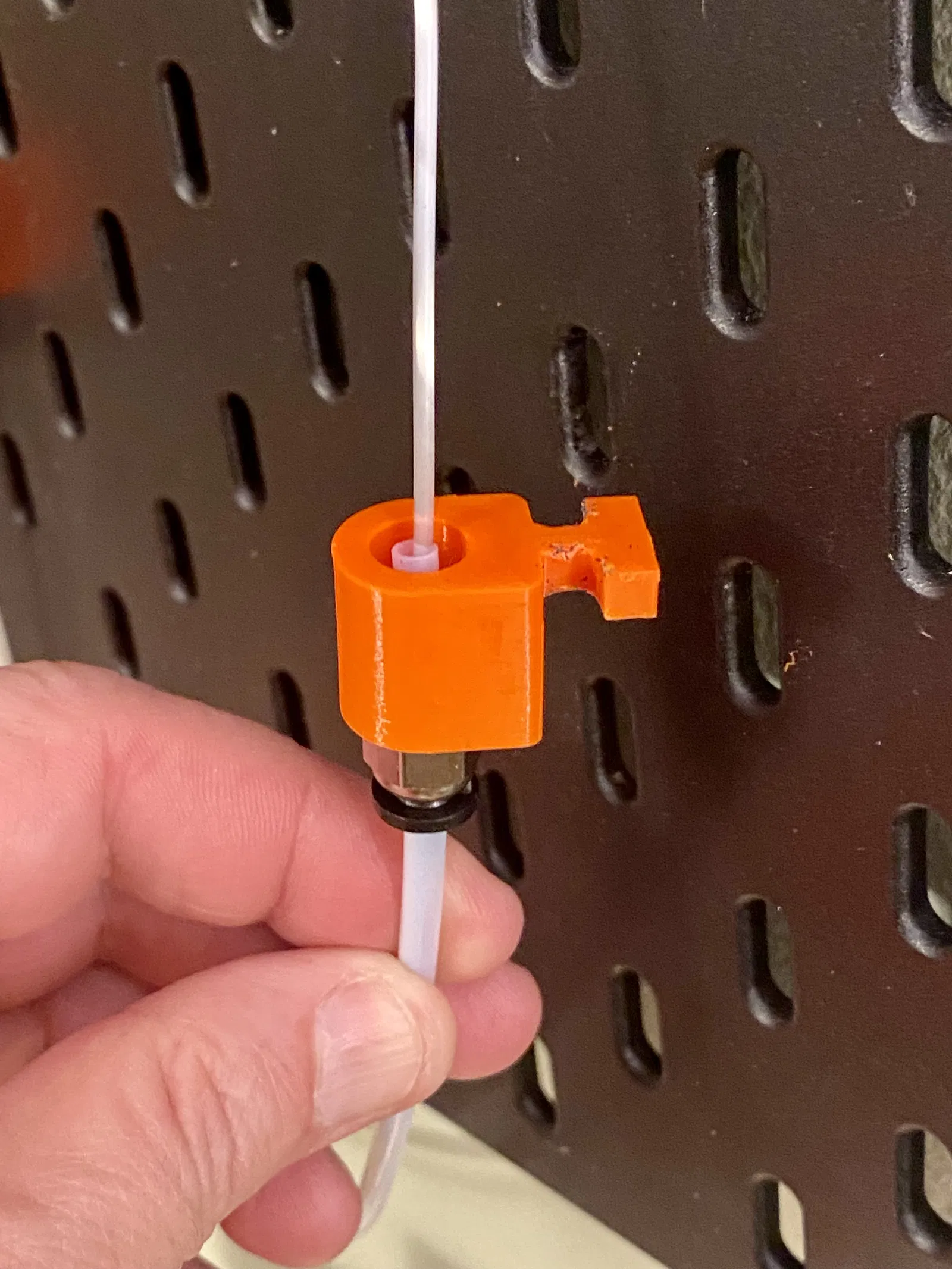

Tôi đã in sáu chiếc giá đỡ PTFE tuyệt vời này của Optikalblitz để sử dụng trên hệ thống quản lý sợi filament dựa trên SKADIS MMU2S của mình. Tôi nhận thấy rằng trong quá trình in, lực căng trên sợi filament đôi khi khiến giá đỡ bị “bung ra” và bật ra khỏi lỗ bảng ghim. Phiên bản này thay đổi kẹp bảng ghim SKADIS tiêu chuẩn thành cấu hình chữ “T” nơi giá đỡ PTFE được lắp vào ở góc 90 độ rồi xoay vào đúng vị trí. Bộ phận được phối lại được thiết kế để vừa khít, trên thực tế nó có thể hơi quá khít vì tôi đã phải mài bớt một chút để xoay bộ phận vào mà không làm hỏng chữ “T”. Hiện tại tôi để nguyên như vậy vì độ khít là một phần quan trọng để giữ cho bộ phận không bị lỏng ra khỏi SKADIS. Bạn có thể cần phải mài bề mặt của chữ “T” tiếp xúc với mặt sau của SKADIS nếu bạn không thể xoay nó vào vị trí mà không làm hỏng chữ “T”. Tôi đã đính kèm liên kết đến tệp Tinkercad nếu bạn muốn mài bớt một chút chữ “T” cho thiết kế của mình: https://www.tinkercad.com/things/2MUHo2cd59u

Nên sử dụng thêm các lớp dọc (tôi dùng 6 lớp) và/hoặc mật độ điền đầy cao để cho chữ “T” của kẹp bảng ghim thêm phần chắc chắn.

Các ren sẽ lắp vừa bộ chuyển đổi PC4-M10 PTFE. Trên bản phối lại của tôi, các ren vừa khít nhưng PC4-M10 sẽ vào hết với một chút lực.

Chúc bạn vui vẻ!
