Die Puzzle - Câu đố Xúc xắc 3D

Tác giả của Thing 31685 đã đề cập rằng nó được lấy cảm hứng từ một cuốn sách câu đố khoảng năm 1893, điều này đã thôi thúc tôi đọc cuốn sách đó trực tuyến. Ở đó, tôi tình cờ thấy câu đố "Spots", http://archive.org/stream/puzzlesoldnew00hoff#page/98/mode/1up, trong đó một con xúc xắc quá khổ được cắt thành chín khối đơn giản. Bài toán khó một cách đáng ngạc nhiên là lắp ráp lại con xúc xắc.

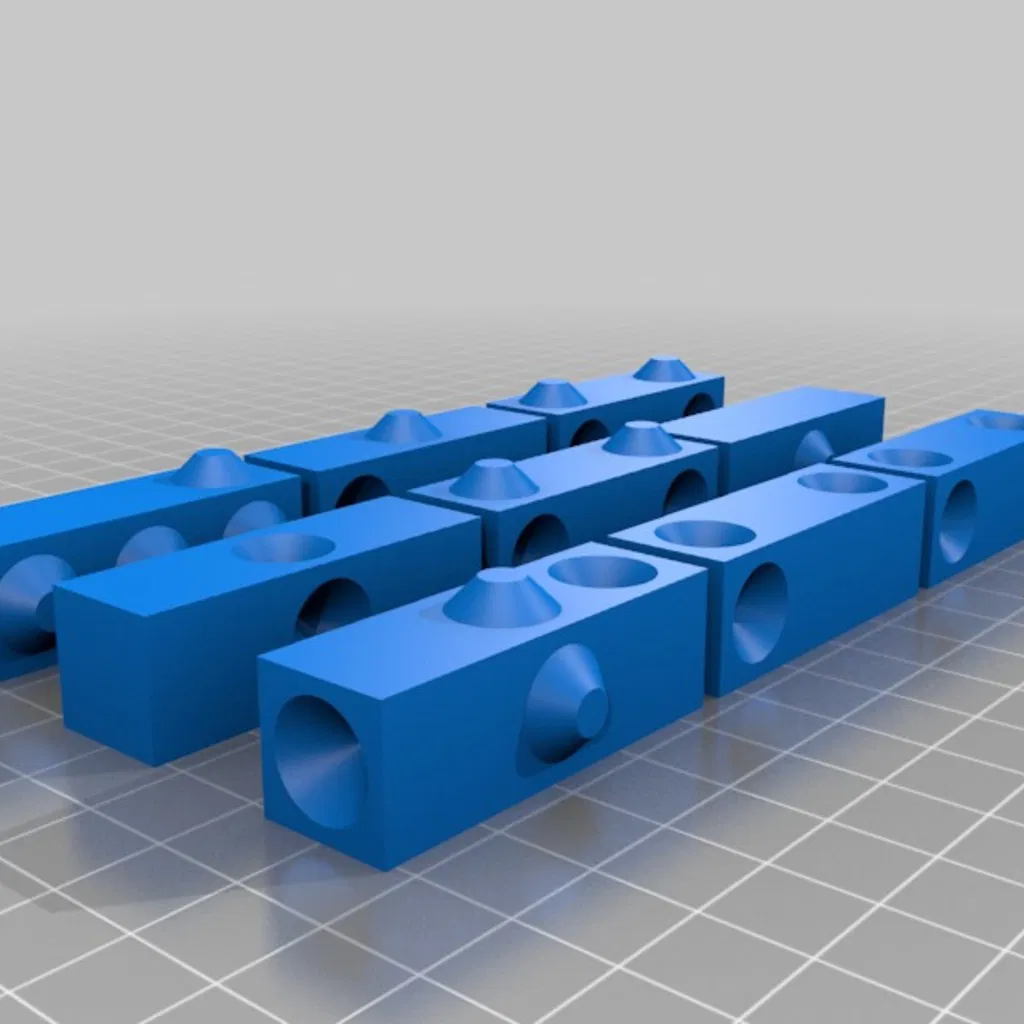

Phiên bản của tôi tận dụng thực tế là in 3D có thể dễ dàng tạo ra các hình dạng phức tạp hơn. Đầu tiên, các chấm không chỉ đơn thuần là sơn, mà là các lỗ rỗng hình nón. Thứ hai, thay vì các cạnh bên trong là các vết cắt đơn giản, tôi đã giới thiệu một mẫu lồng vào nhau của các lỗ rỗng và núm hình nón. Điều này làm cho con xúc xắc được lắp ráp giữ với nhau một chút, nhưng bài toán ít nhất cũng khó giải như vậy vì các lỗ rỗng bên trong và bên ngoài trông giống hệt nhau - tôi thậm chí còn sơn chúng giống hệt nhau.

Tôi cũng làm cho hoa văn mặt xúc xắc khớp với các con xúc xắc hiện đại mà tôi có ở nhà. Tất cả các con xúc xắc đều có các mặt đối diện cộng lại bằng 7, nhưng hoa văn mặt của cuốn sách hơi khác so với thiết kế của tôi.

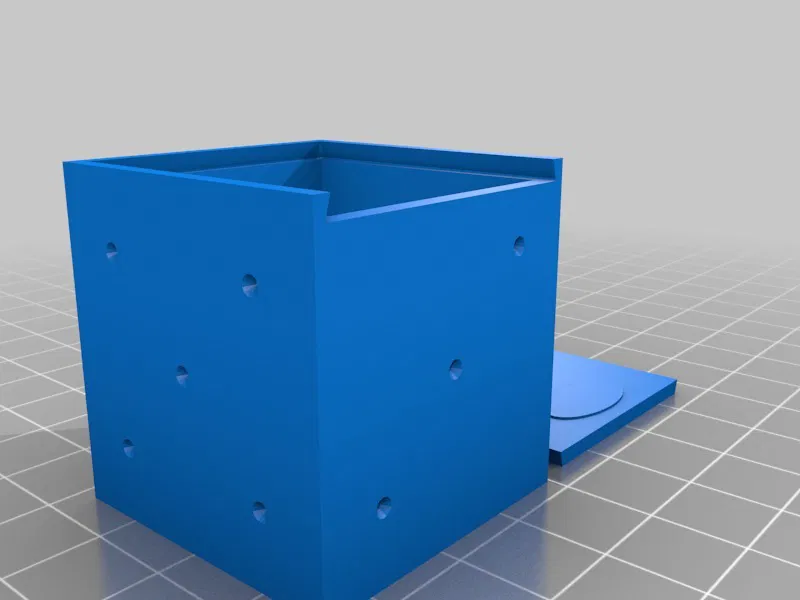

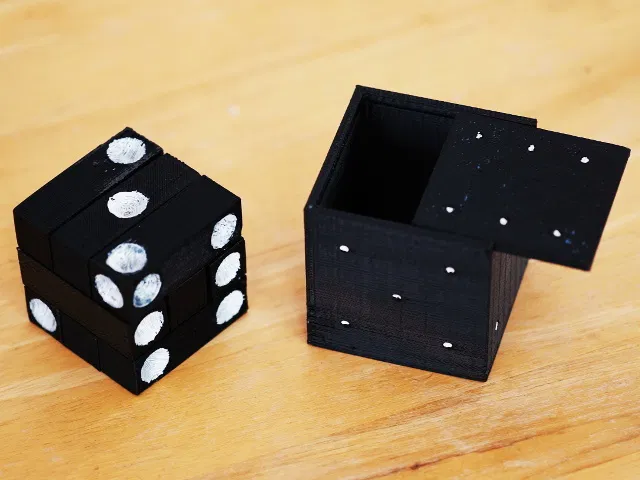

Trong phiên bản 20131213, tôi đã thêm một chiếc hộp in 3D nhỏ để đựng con xúc xắc đã lắp ráp và xoay một vài mảnh để chất lượng in ít phụ thuộc vào slicer hơn (không có lỗ trên cùng, vì cura không đặt vật liệu điền hợp lý). Chiếc hộp dùng để giữ con xúc xắc đã lắp ráp và làm tài liệu tham khảo cho vị trí các chấm khi lắp ráp câu đố, nhưng bản thân chiếc hộp cũng là một câu đố nhỏ - làm thế nào để mở nó?

Hướng dẫn

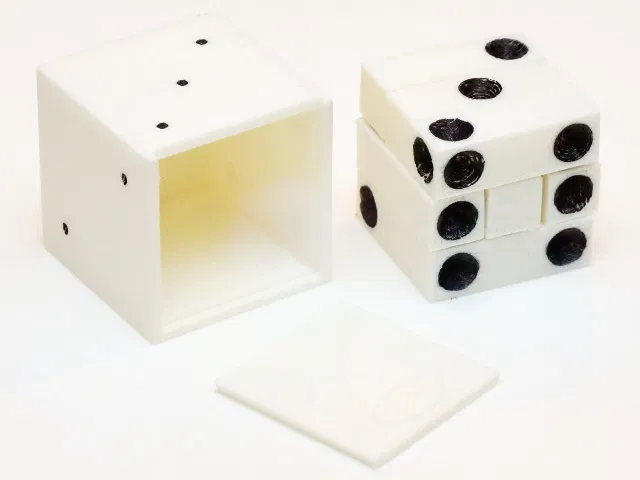

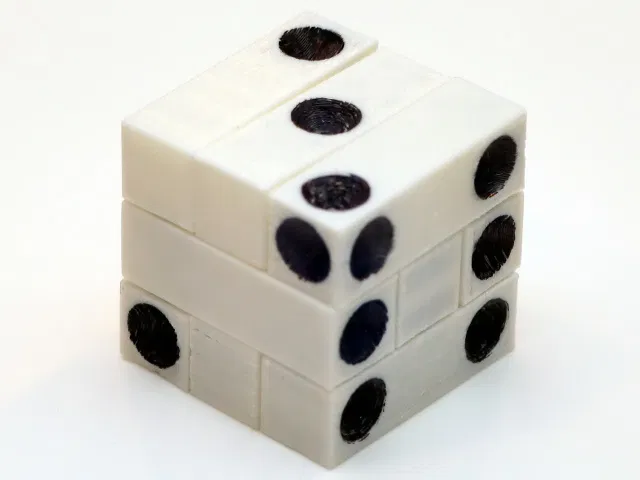

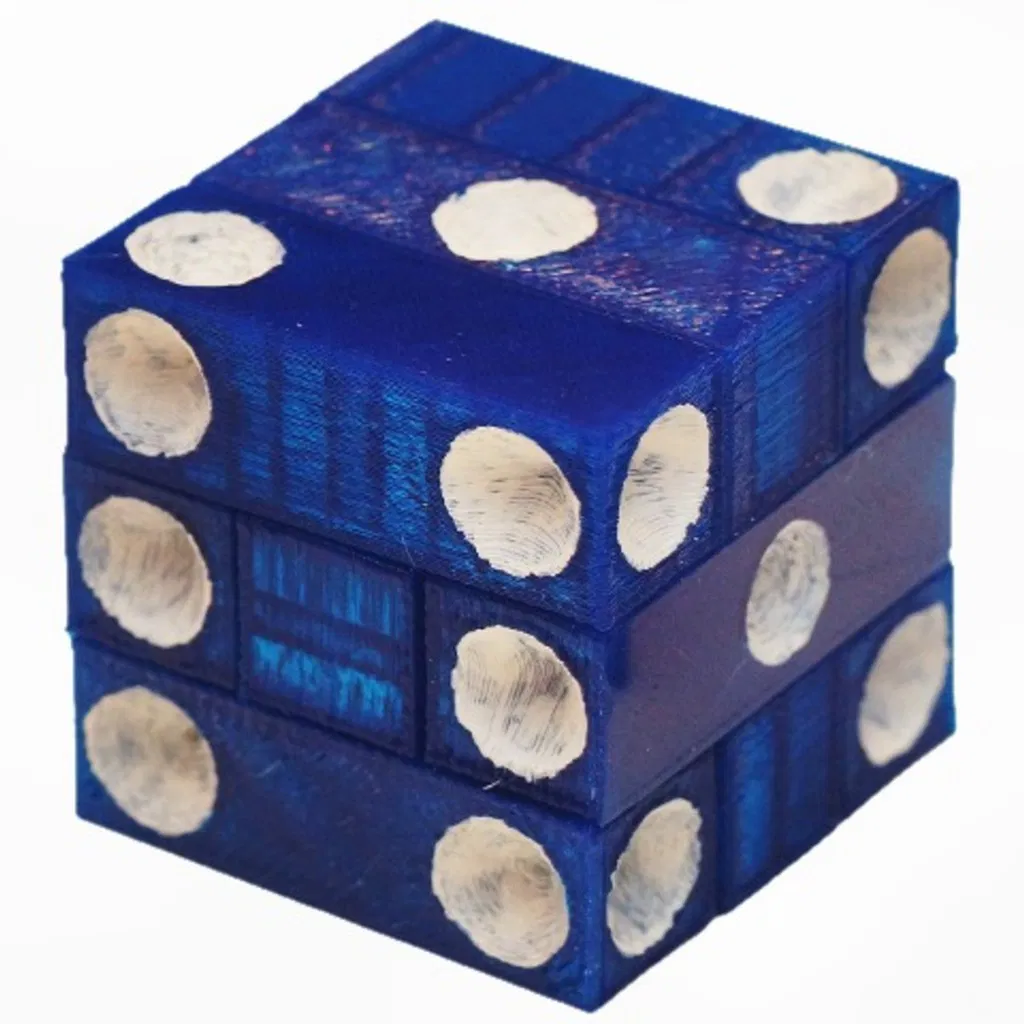

Đây là một bản in rất dễ dàng sử dụng PLA hoặc ABS với các cài đặt thông thường và vật liệu điền tối thiểu. Tôi đã thiết kế nó để in ở tỷ lệ 2/3 so với tỷ lệ được đưa ra ở đây, nhưng các bộ phận nhỏ như vậy đơn giản là không mang lại cảm giác tốt khi cố gắng giải câu đố. Các bộ phận được đưa ra ở đây tạo ra một con xúc xắc có kích thước khoảng 45mm mỗi cạnh. Có một dung sai được tích hợp vào thiết kế để cho phép một số điểm thô trong bản in, nhưng thiết kế có thể được thay đổi kích thước lên hoặc xuống khá nhiều mà không gặp sự cố lớn. Sơn bên trong các lỗ rỗng hình nón của phiên bản màu xanh lam chỉ đơn giản là sơn latex trắng mờ, bám dính đủ tốt nhờ kết cấu của PLA được đùn; con xúc xắc màu đen được làm từ ABS với sơn sửa chữa thiết bị màu trắng. Các lỗ rỗng màu đen của phiên bản màu trắng được nhuộm bằng bút dạ đen vĩnh cửu. Phiên bản 20131213 có các bộ phận xúc xắc giống nhau (ở hướng in có thể tốt hơn), nhưng cũng bao gồm một chiếc hộp cho xúc xắc có các chấm để sơn theo cùng một cách.

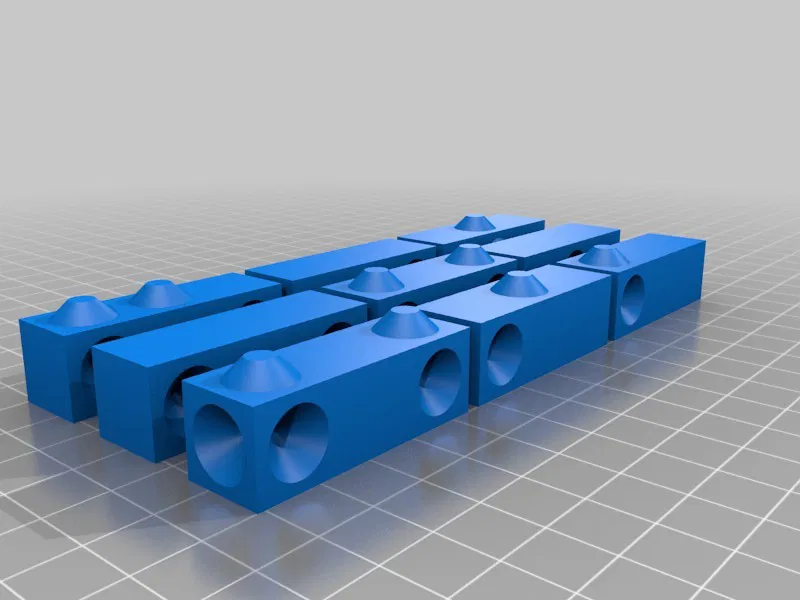

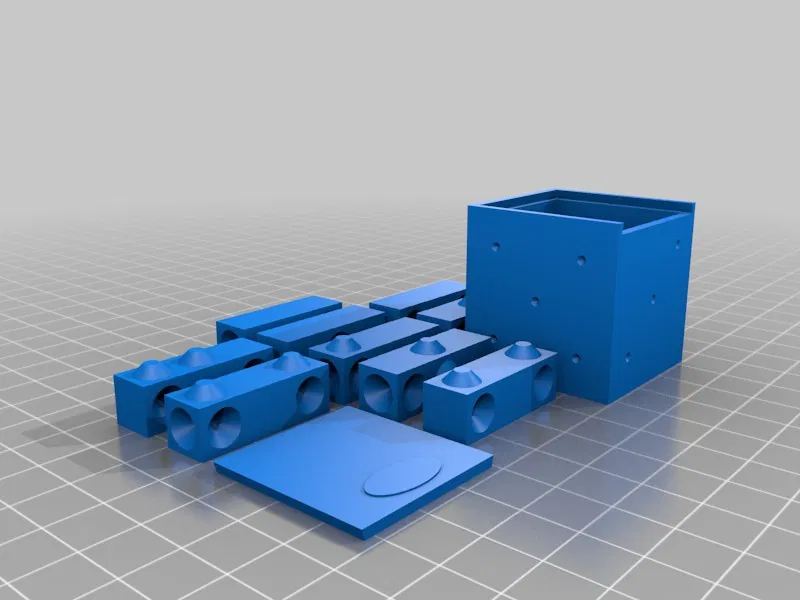

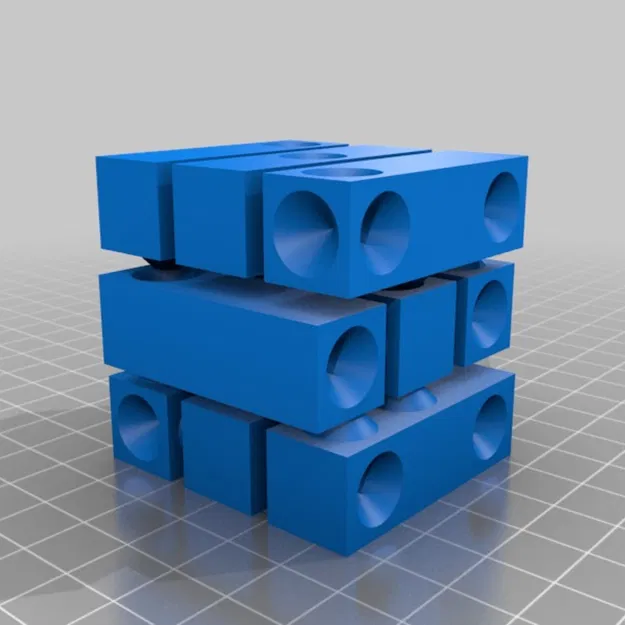

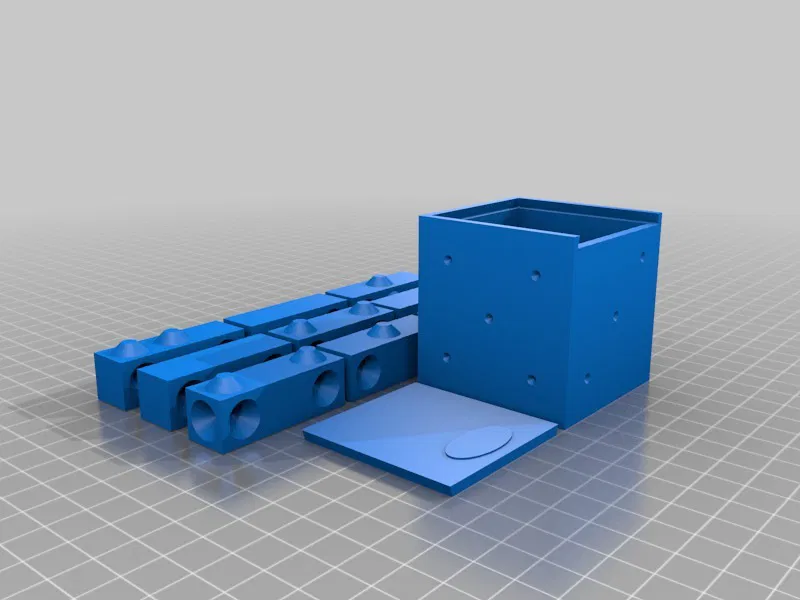

Cách dễ nhất để lắp ráp câu đố xúc xắc là xem xét kỹ thiết kế 3D đã lắp ráp có khoảng trống mà tôi đã bao gồm ở đây cho mục đích này - đừng cố gắng in diepuzzle45mmAssembled.stl. Tệp để in cho câu đố + hộp là diepuzzle20131213_flat.stl, nhưng bạn có thể chỉ in câu đố dưới dạng diepuzzle20131213_flat_pieces.stl và chỉ hộp dưới dạng diepuzzle20131213_flat_box.stl. Gợi ý: Tôi thấy câu đố dễ giải hơn bằng cách xây dựng ba lớp riêng biệt, xếp chúng lại với nhau như bước cuối cùng. Mặc dù chỉ có 9 mảnh, đây không phải là một câu đố dễ giải, và có thể mang lại hàng giờ bực bội đau đớn. ;-)

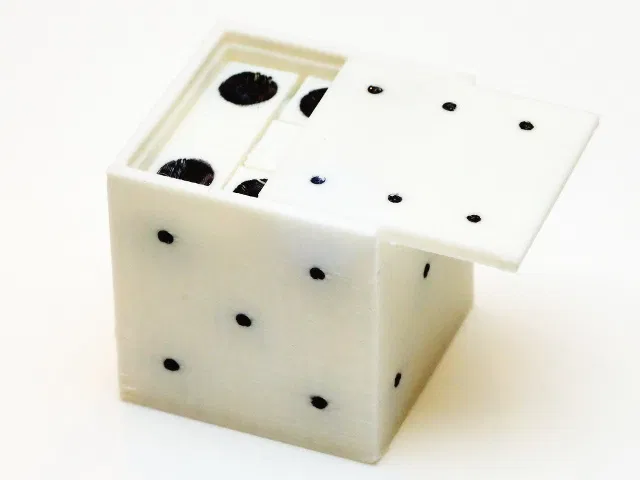

Đối với chiếc hộp được thêm vào trong phiên bản 20131213, cũng có một mẹo nhỏ để mở cửa trượt. Khi bạn trượt cửa vào, một núm hình bầu dục nhỏ trên đó sẽ nhẹ nhàng va vào cạnh trước của hộp, khóa nó lại. Cửa được in từ trên xuống trên mặt kính M2 của chúng tôi, vì vậy nó đủ nhẵn để không có độ bám khi đóng. Để mở nó, nhanh chóng xoay hộp đã nạp sao cho con xúc xắc bên trong nhẹ nhàng chạm vào cửa trượt, làm bật cạnh của núm ra khỏi bên trong mép và cho phép cửa trượt mở ra dễ dàng. Nếu bạn đóng hộp mà không có gì bên trong, nó sẽ khó mở hơn nhiều... Chốt cũng có thể bị kẹt đôi chút nếu máy in của bạn không chính xác như M2 của chúng tôi.
