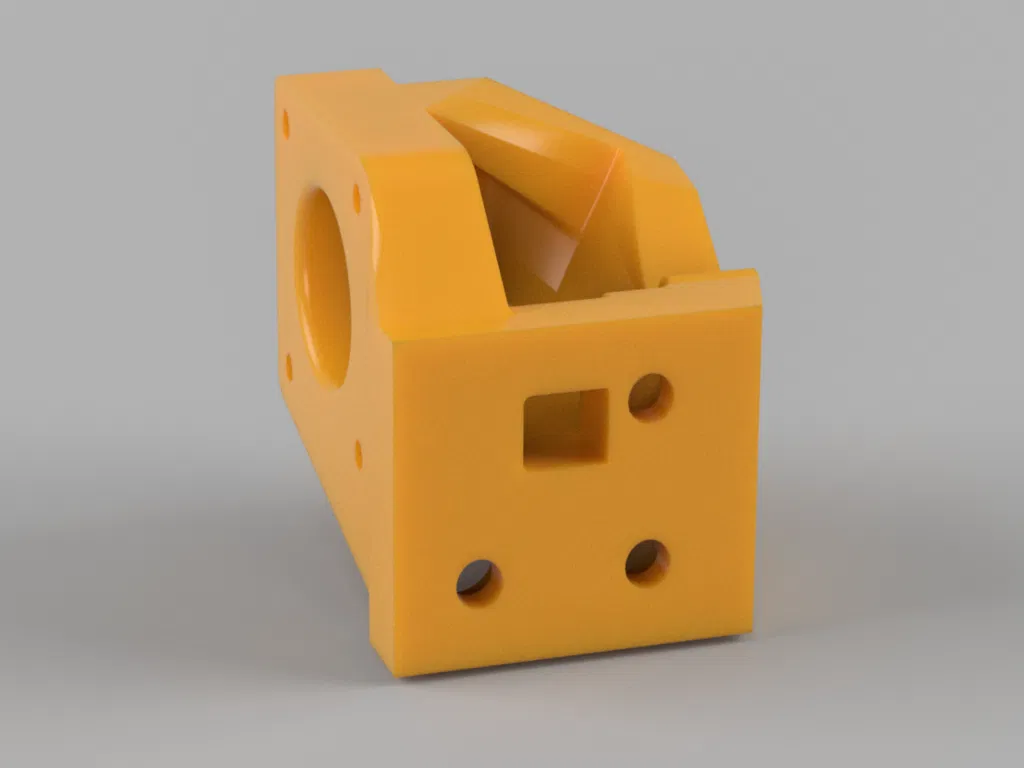

Giá đỡ động cơ trục Y cho Ender 3 Pro

Giá đỡ động cơ trục Y này đã được phát triển qua nhiều chu kỳ để đảm bảo sự ổn định tối đa có thể mà vẫn cho phép tiếp cận các vít, v.v. (Sử dụng 100% vít có sẵn)

Nó được thiết kế để sử dụng mà không cần bộ giảm rung - thay thế trực tiếp cho giá đỡ ban đầu (sử dụng vít có sẵn). Mặc dù vậy, bạn nên sử dụng các miếng đệm cho các vít hướng về phía động cơ vì đầu vít rất nhỏ.

Ưu điểm so với giá đỡ gốc:

1. Nó ổn định hơn giá đỡ gốc - điều này đã được thử nghiệm với PLA, nơi hiệu ứng rung bị giảm đáng kể trong quá trình in do động cơ được gắn chắc chắn hơn.
2. Nó giảm rung tốt hơn, do rung động truyền qua nhựa thay vì kim loại.

Nhược điểm:

3. Giá đỡ gốc hoạt động như một bộ tản nhiệt, do đó động cơ sẽ nóng hơn một chút - tôi chỉ nhận thấy sự gia tăng nhỏ. Có thể gắn tản nhiệt vào động cơ nếu lo lắng, hoặc nếu bạn đã gắn bộ vỏ All In One ở mặt sau của Ender 3 Pro, bạn có thể hướng luồng không khí lên phía động cơ thay vì xuống sàn.

Giá đỡ được lắp ráp theo thứ tự sau:

Điều kiện tiên quyết: Đảm bảo đã tháo giá đỡ hình chữ L bằng kim loại hiện có và bạn có thể tiếp cận đường ray trục Y một cách rõ ràng. Để làm điều này, bạn sẽ phải tháo một đầu của dây đai khỏi bộ phận trượt.

Lưu ý: Các lỗ cho động cơ được làm rất lớn để sử dụng vòng đệm vì các vít nhỏ giữ động cơ có đầu rất nhỏ và có thể làm hỏng nhựa nếu bị căng quá mức. Các vít đi vào ray Y có đầu rất lớn và không cần vòng đệm.

4. Hướng dây đai qua lỗ vuông và gắn nó vào bộ phận trượt.

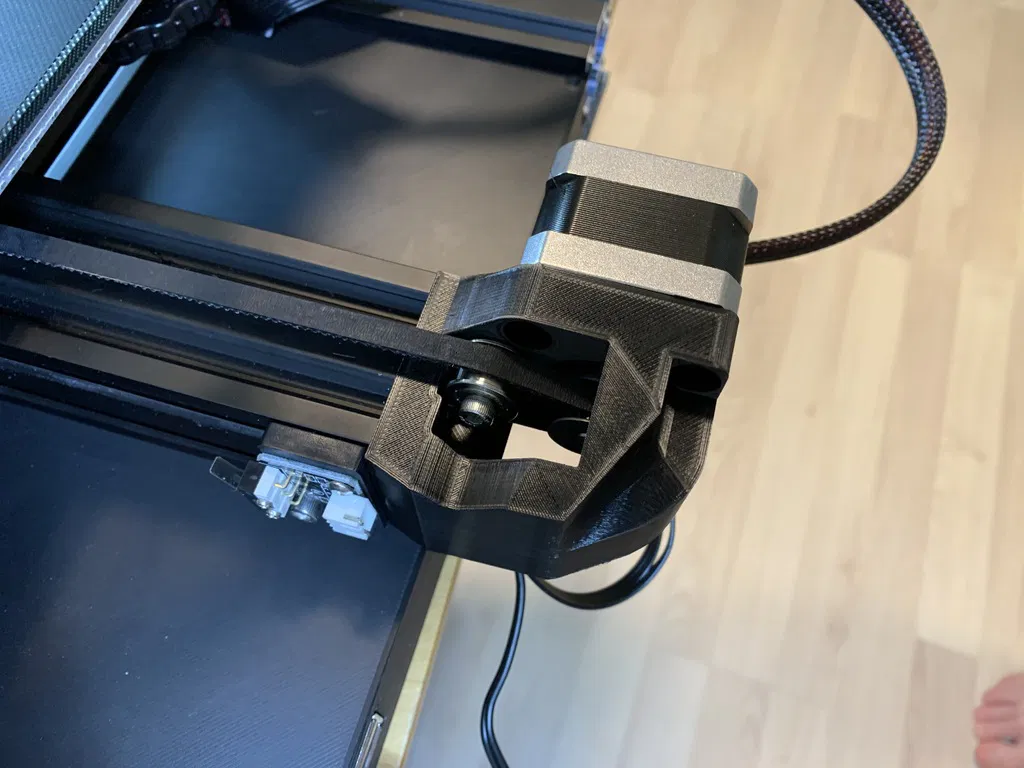

5. Gắn giá đỡ lên ray trục Y thông qua 3 lỗ vít trên giá đỡ.

6. Gắn động cơ - khi lắp động cơ, đảm bảo dây đai được đặt trên puli răng cưa, vì làm điều này bây giờ sẽ dễ hơn làm sau.

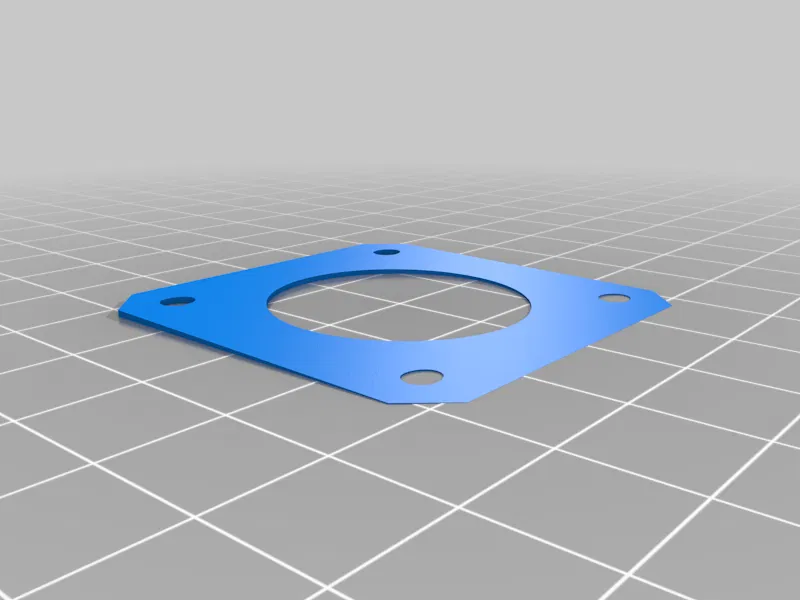

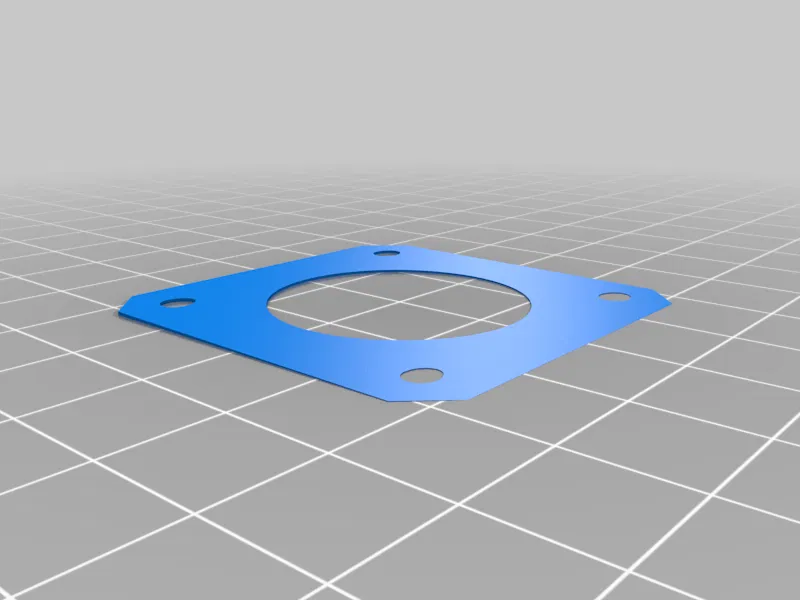

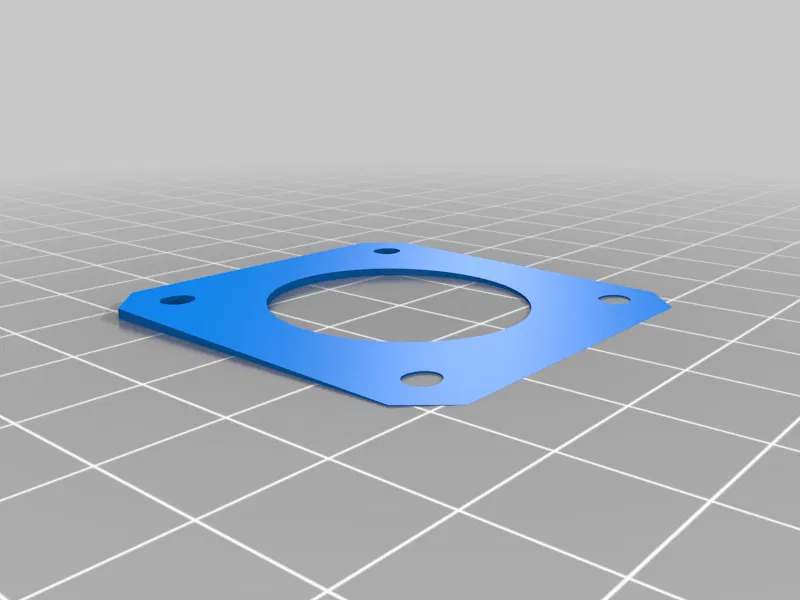

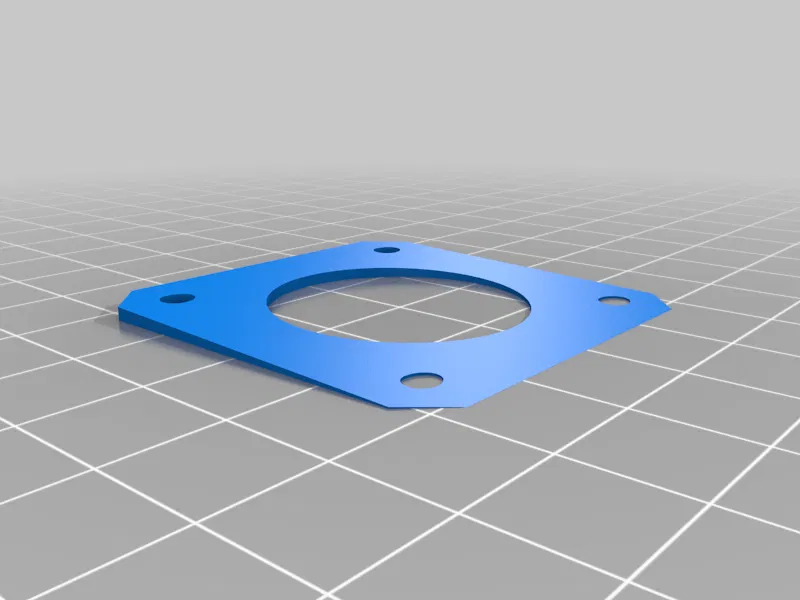

7. Gắn các vòng bi làm khoảng cách dây đai với ray trục Y - nó đi vào lỗ bên cạnh puli động cơ (vị trí tương tự như giá đỡ ban đầu). Để đảm bảo giá đỡ được lắp đúng cách, bạn siết chặt dây đai và lăn bộ phận trượt tới/lui để xem dây đai có chạm vào hai bên của puli răng cưa trên trục động cơ không. Nếu có, hãy thử điều chỉnh vị trí của dây đai trên bộ phận trượt. Nếu không hiệu quả và dây đai vẫn chạm vào hai bên của puli dây đai, bạn có thể in một trong các tệp có tên "Motor Slope X_Xdeg" vì chúng có thể được chèn vào giữa giá đỡ và động cơ, tạo cho nó một độ nghiêng theo hướng mong muốn.

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Rafts:

Không

Supports:

Có

Độ phân giải:

0,12

Infill:

30

Filament:

Spectrum PLA Shiny Black

Ghi chú:

Sử dụng infill chịu được áp lực theo hướng dây đai sẽ kéo động cơ. Khuyến nghị của tôi là "Gyroid" nếu sử dụng Cura làm phần mềm cắt.

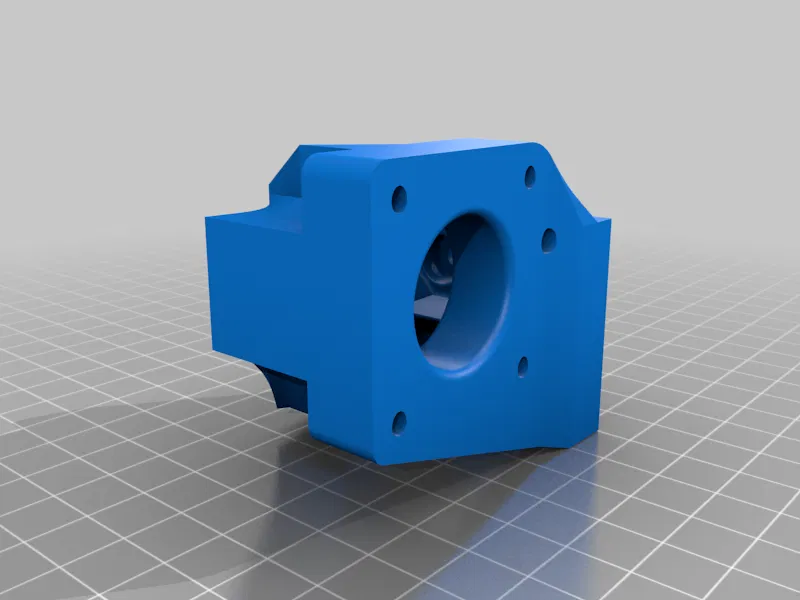

Định hướng mô hình như trong hình ảnh mô hình 3D.

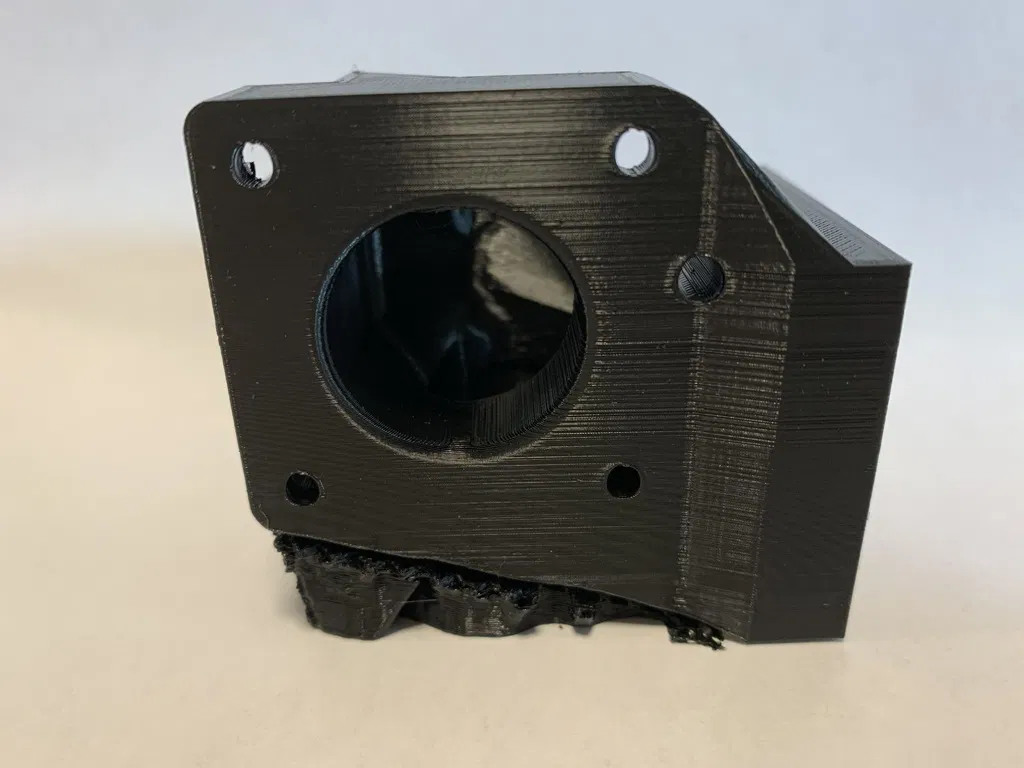

Sử dụng supports vì các phần nhô ra dốc. Tôi thích tree supports. Trong quá trình in của tôi, tôi chỉ cần supports cho các phần nhô ra phía dưới. Không có lỗ vít hoặc bất kỳ lỗ nào khác cần supports (tôi đã làm các lỗ hơi hình trứng để tính đến một chút phần nhô ra xuống trong các lỗ vít).
