Vỏ Raspberry Pi Gắn Ray DIN
- Lượt tải
- 1.303
- Lượt thích
- 180
- Lượt coi
- 9.508
- Bản remix
- 1
- Bình luận
- 0
File 5 1,1 MB
- rpi3-bottom-din_1764603044.stepSTEP · 360,7 KB
- rpi3-bottom-din_1764603048.stlSTL · 296 KB
- rpi3-top-din_1764603053.stlSTL · 180,6 KB
- rpi3-top-din_1764603057.stepSTEP · 303,6 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #158574
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY — Ghi công
Mô tả
Bản chỉnh sửa từ chiếc vỏ Raspberry Pi tuyệt vời của 0110-M-P để loại bỏ các ngàm gắn VESA và thay thế bằng ngàm ray DIN.

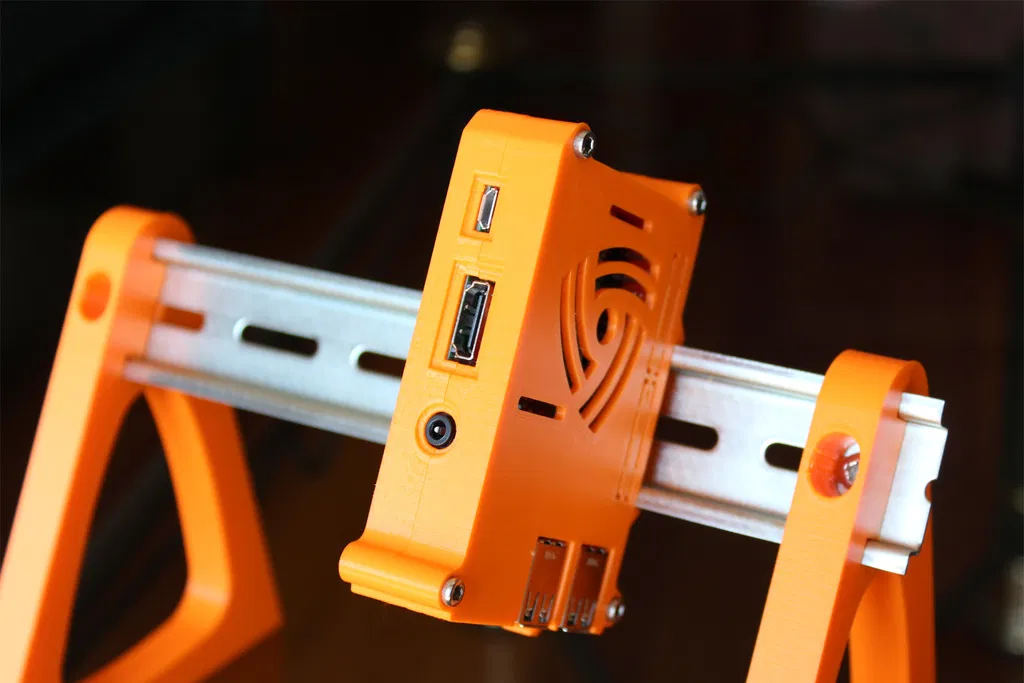

Phần vỏ này gắn Raspberry Pi theo chiều dọc trên ray, đặt nghiêng, với khe cắm thẻ SD hướng lên trên và các cổng kết nối hướng xuống dưới và ra phía trước. Do đó, nó chiếm ít không gian hơn trên ray so với các vỏ khác gắn Pi phẳng vào ray.

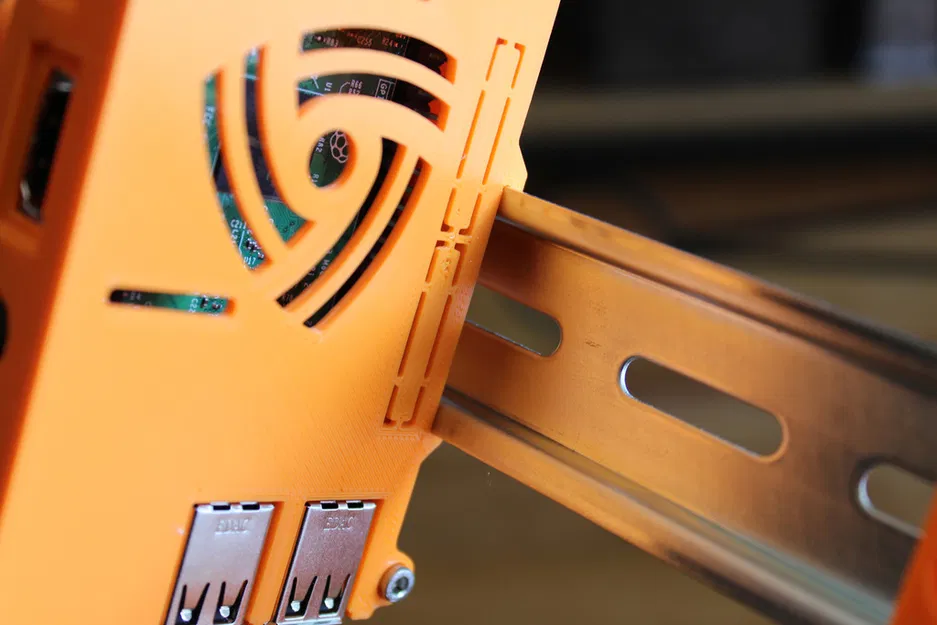

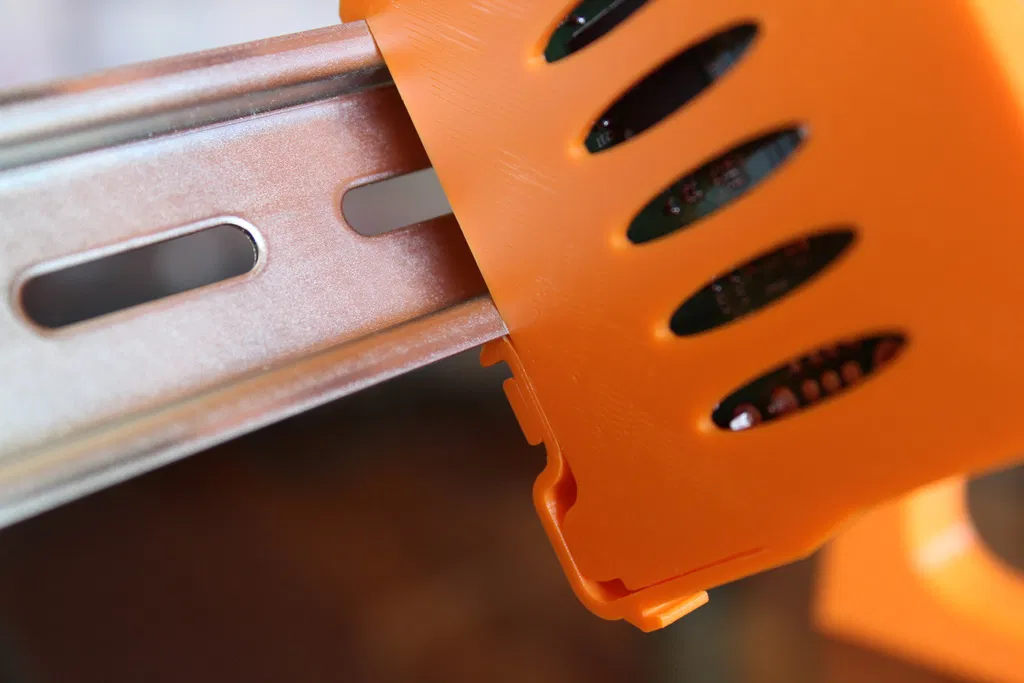

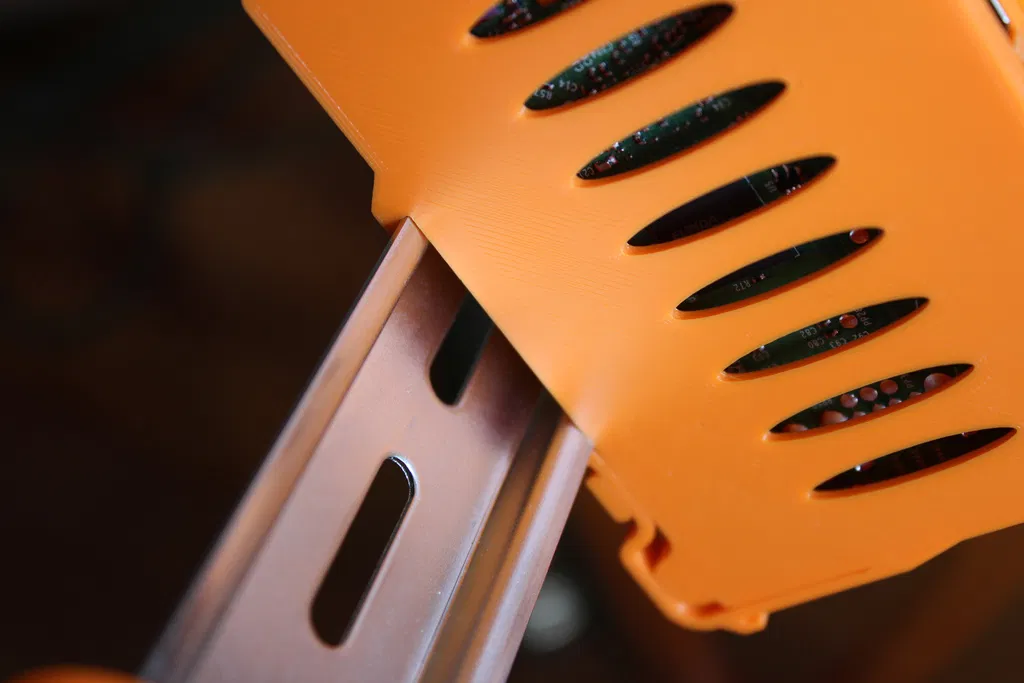

Vỏ được kẹp vào ray theo cách thông thường. Treo nó lên trên ray rồi xoay xuống và nó sẽ kẹp vào đáy. Một khía ở đáy có thể tiếp cận từ phía trước cho phép mở chốt lò xo theo cách thông thường bằng móng tay hoặc tuốc nơ vít.

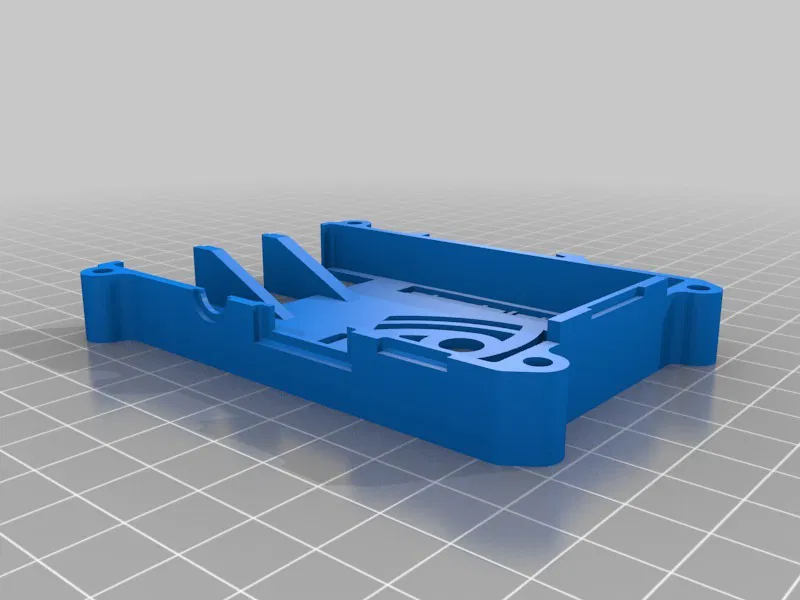

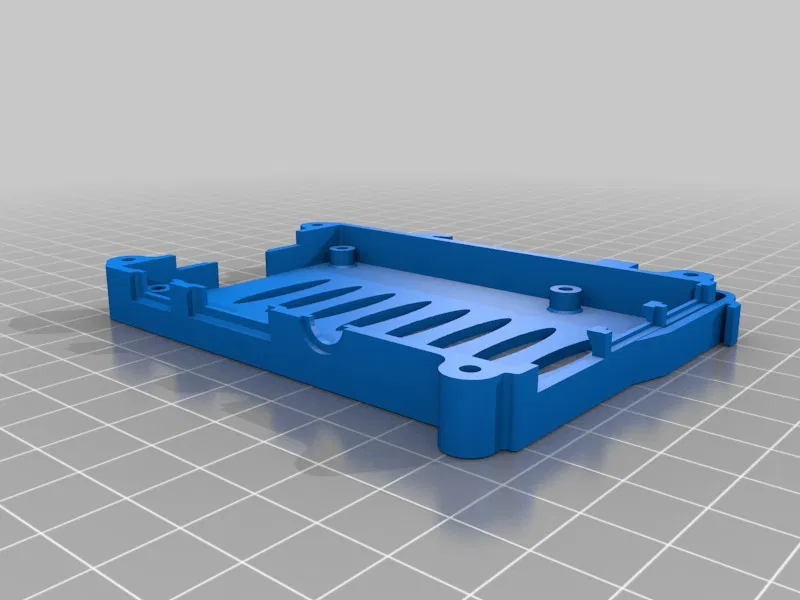

Vỏ được dựa trên phần đáy của Pi 3 và phần trên phổ dụng của Pi 2/3, vì vậy nó phù hợp với Pi 3 hoặc Pi 2. Hình ảnh cho thấy nó với Pi 3. Giống như bản gốc, bo mạch được cố định vào vỏ bằng vít máy M3 x 6mm, và hai nửa của vỏ được cố định với nhau bằng vít máy M3 x 16mm. Vít tự ăn vào nhựa. Các loại vít có kích thước tương tự khác có thể hoạt động tốt.

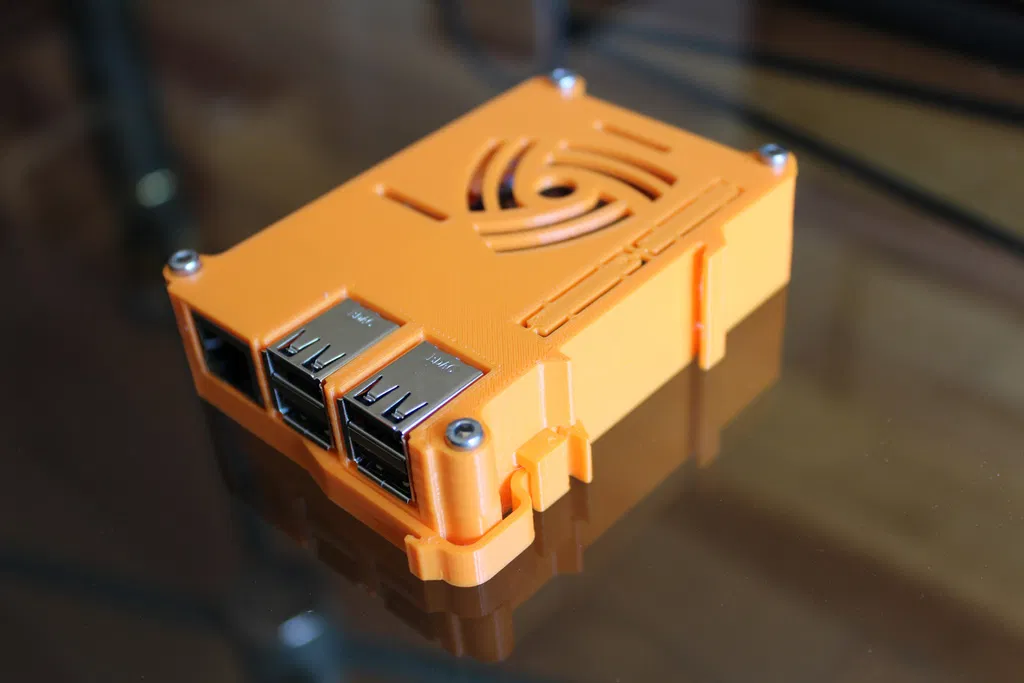

Các khoảng trống nhỏ giữa các bộ phận của chốt lò xo đều có ít nhất 0,4mm, vì vậy điều này có thể in được trên hầu hết các máy. Ví dụ trong ảnh được in trên Prusa i3 Mk2 bằng PLA màu cam của Boots Industries.
Bao gồm các tệp STEP có thể tải xuống nếu bạn muốn sửa đổi.
Ban đầu được xuất bản trên Thingiverse vào tháng 8 năm 2017 tại https://www.thingiverse.com/thing:2492974
