Raaco Compatible Sorting boxes - Mega pack

T

ThePractical Engineer Engineer

Bộ sưu tập khổng lồ các hộp in 3D tương thích với hệ thống Raaco 55 và 80. Bao gồm lưới, nắp phẳng, giá đỡ dụng cụ và mô hình Fusion360 tham số. Tối ưu hóa không gian lưu trữ xưởng của bạn với các hộp có thể xếp chồng và tùy chỉnh kích thước.

👁️
1.6K
Lượt Xem
❤️
72
Lượt Thích
📥
383
Lượt Tải
Cập Nhật Dec 02, 2025
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

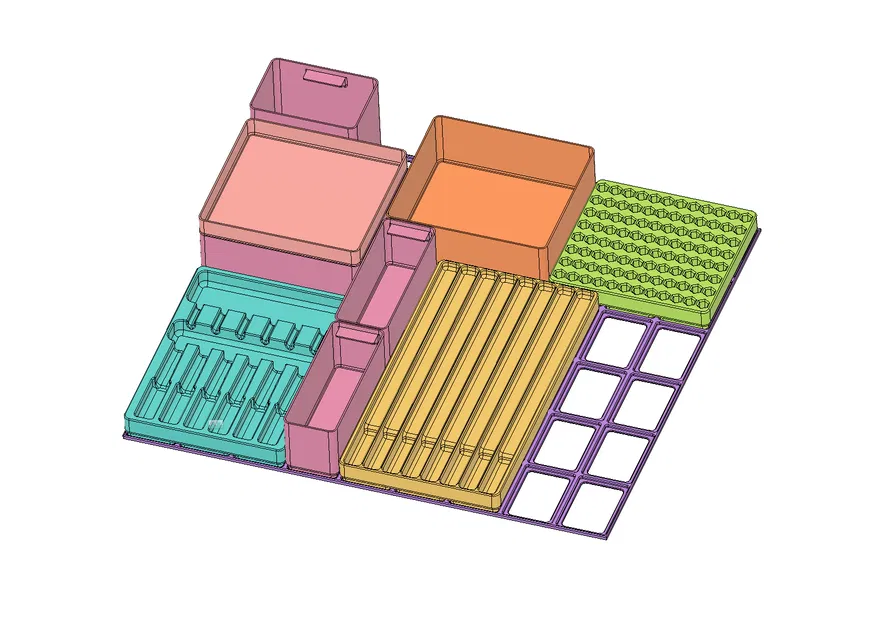

Những chiếc hộp này được thiết kế để tương thích với lưới của hệ thống Raaco 55 và Raaco 80. Vì vậy, chúng có thể được sử dụng trong các hộp đựng đồ nghề Raaco hoặc hộp Raaco Carrylite / Assorter hiện có của bạn.

Lưới cũng được bao gồm trong gói để bạn có thể in ở kích thước mong muốn để sử dụng trong ngăn kéo hoặc tự làm hộp.

Các hộp được chỉ định theo bội số của lưới này: loại x chiều cao x chiều rộng. Ví dụ, 55x1x3 là 1 ô cao và 3 ô rộng thuộc loại 55.

Mọi thứ sẽ được sắp xếp gọn gàng và bạn sẽ không bao giờ phải tìm kiếm các bộ phận của mình nữa! Các hộp có thể xếp chồng lên nhau với các hộp có cùng kích thước. Ví dụ, sử dụng các hộp loại 18 làm nắp cho loại 55 để tạo thành hai lớp.

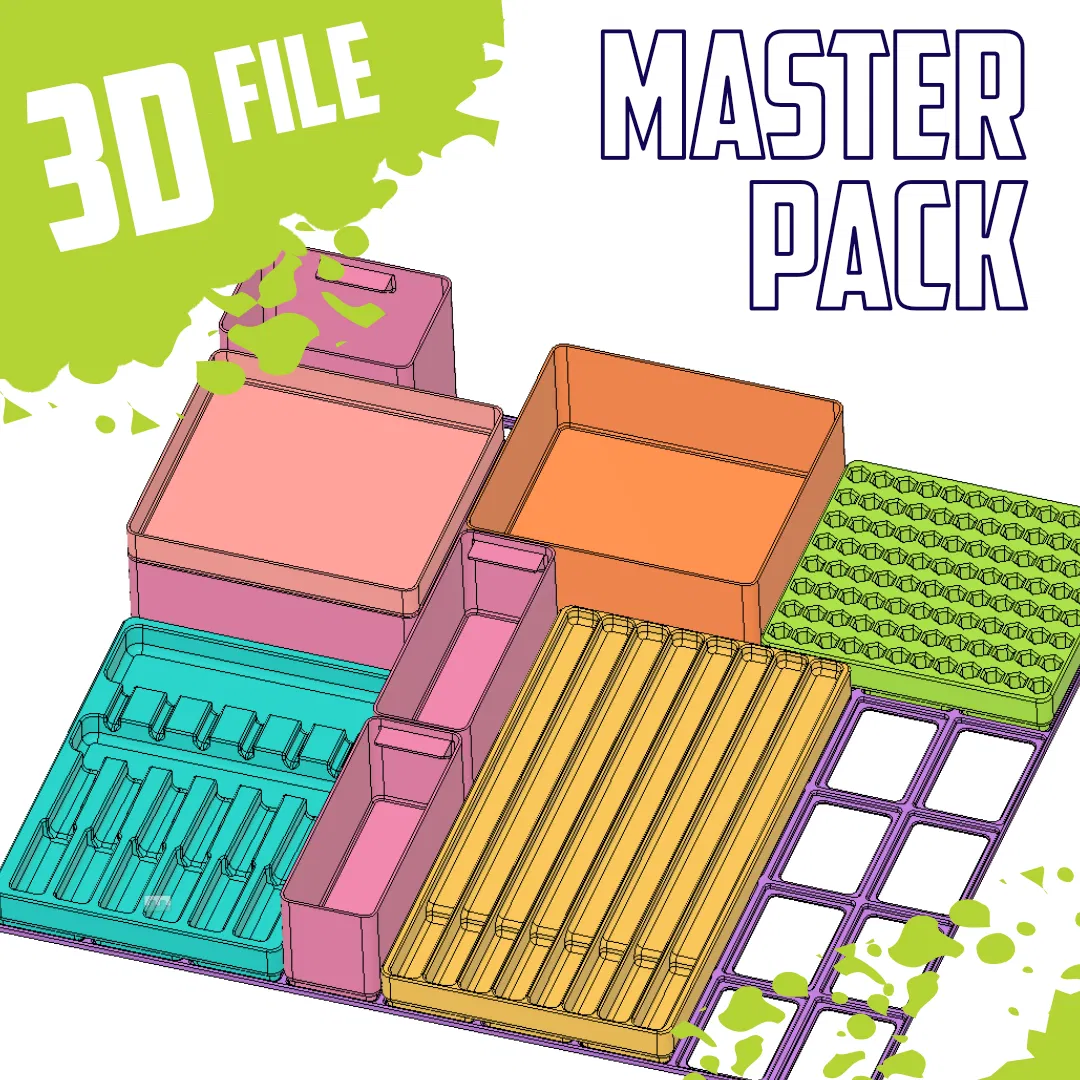

Nếu bạn thực sự muốn tận dụng tối đa thời gian làm việc tại xưởng của mình, hãy sở hữu gói Master Sorter này với tất cả các hộp có sẵn.

Ngoài các hộp tiêu chuẩn, các mục sau cũng được bao gồm:

  • Nắp phẳng để lấp đầy khoảng trống trên lưới
  • Giá đỡ 'Specials' cho các dụng cụ khác nhau
  • Mô hình Fusion360 tham số

Tên tệp

Các tệp được đặt tên theo hệ thống hoặc chiều cao của chúng, hơi khó hiểu nhưng đó là cách hợp lý nhất đối với tôi:

  • 18: những chiếc này cao 18 mm từ mặt bàn lên đến đỉnh, chúng rất phù hợp để sử dụng làm nắp đậy mà bạn vẫn có thể cất giữ một số vật dụng.

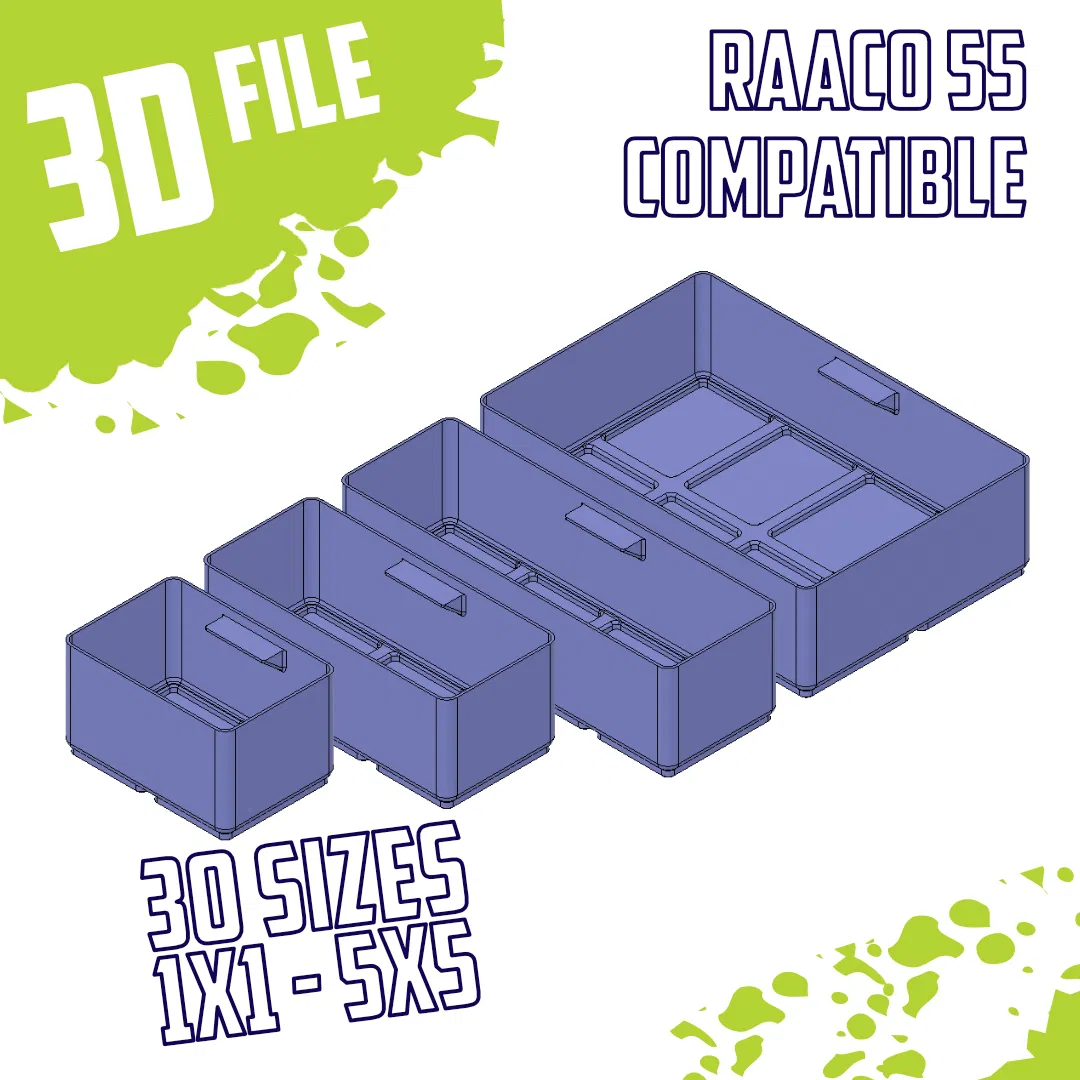

  • 55: những chiếc này vừa với hộp Raaco 55

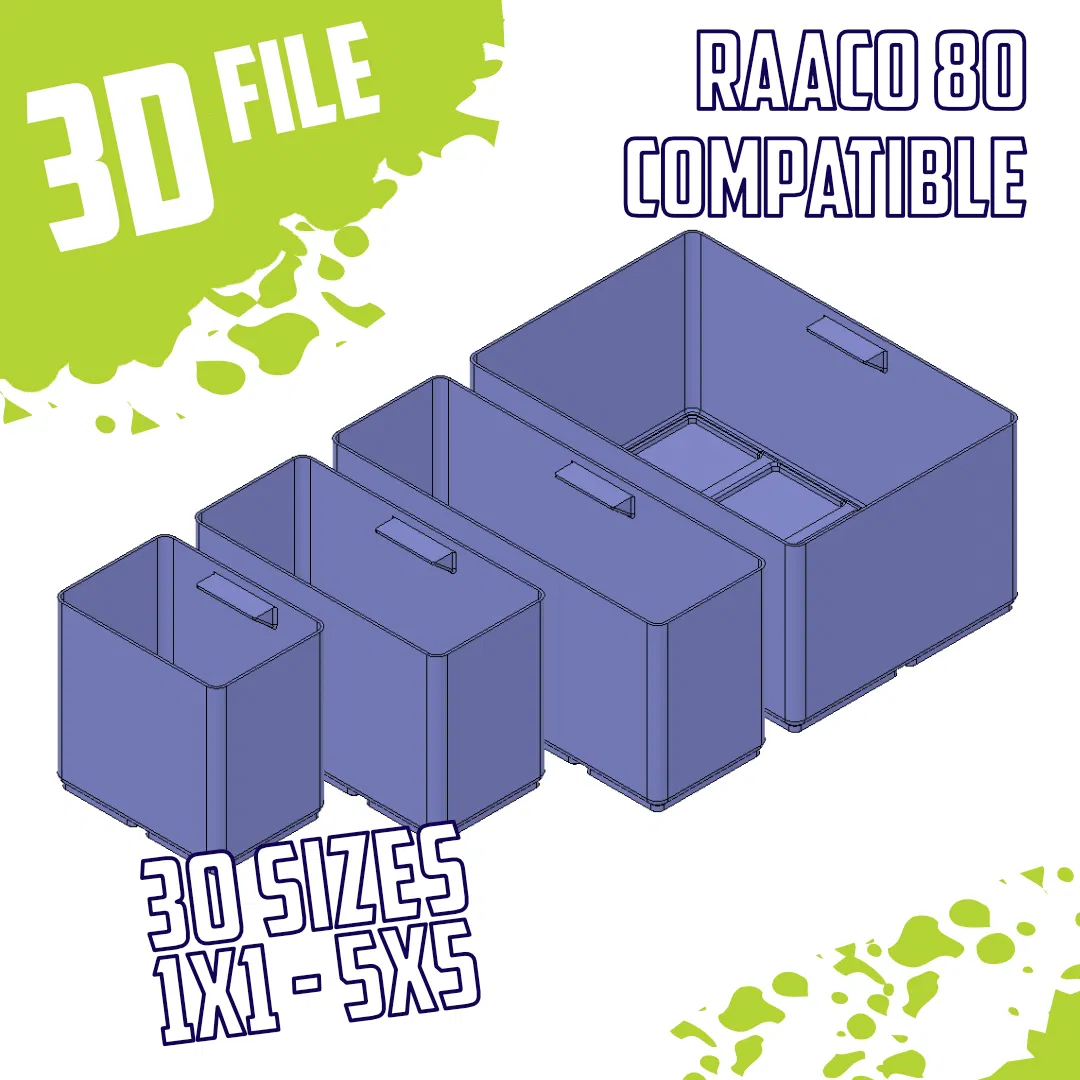

  • 80: những chiếc này vừa với hộp Raaco 80
  • 100: những chiếc này cao 100 mm từ mặt bàn lên đến đỉnh

In ấn

Các tệp được thiết kế để in bằng PLA mà không cần hỗ trợ.

Nếu bạn tạo thêm các biến thể, vui lòng tải chúng lên printables để chúng ta có thể cùng nhau mở rộng bộ sưu tập!

Mô hình tham số

Để thay đổi mô hình, hãy truy cập: Modify > Parameters

Tại đây bạn có thể thay đổi các tham số sau: “Width” “Length” “Height”

mô hình lưới tham số cần thêm công việc: sau khi thay đổi bất kỳ điều gì đối với lưới, bạn cần chọn tính năng combine trong dòng thời gian, chọn tất cả các bộ phận và combine lại. vậy là xong.

Xem video tôi đã tạo về nó tại đây:

Có phụ đề tiếng Anh.
