Giá đỡ điện thoại kẹp tay lái/ống (không cần ốc vít!)

TRÌNH BÀY DỰ ÁN

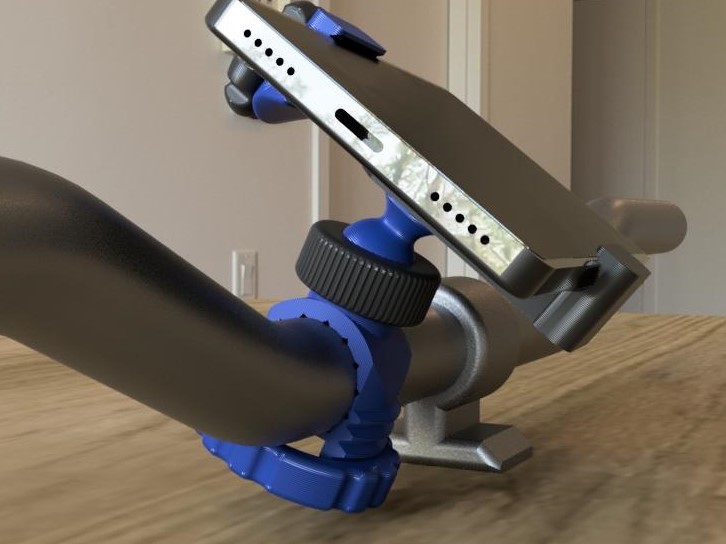

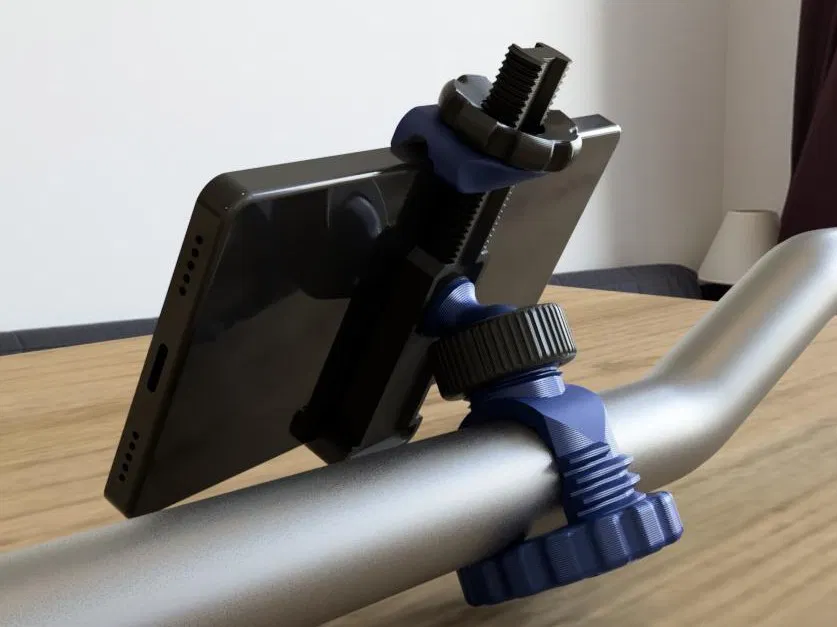

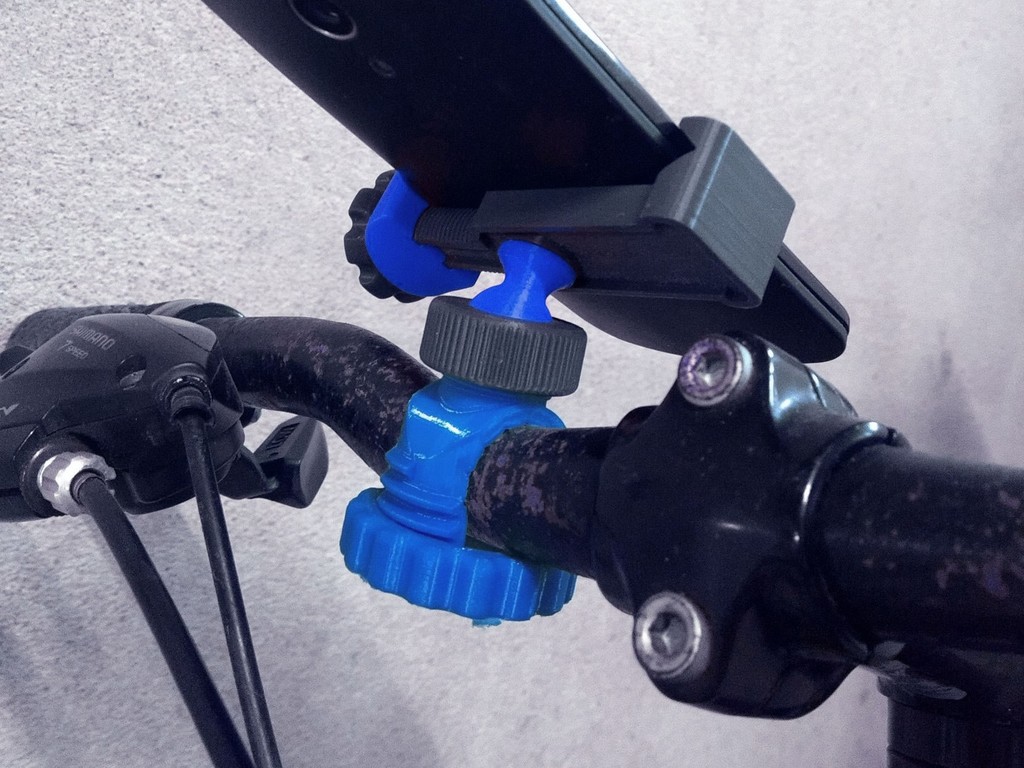

• Dự án này là một kẹp ống cho phép giữ điện thoại ở mọi vị trí có thể nhờ vào khớp bi trên xe đạp, xe máy, xe bốn bánh hoặc bất kỳ ống nào!
• Việc lắp ráp được thực hiện mà không cần bất kỳ ốc vít nào, nhưng điều này không ảnh hưởng đến độ bền của nó.
• Mục tiêu của tôi là tạo ra các giá đỡ khác có thể sử dụng khớp bi này cho các ứng dụng khác, chẳng hạn như trong xe hơi, cho chân đế máy ảnh, v.v...

Ý tưởng đến từ việc xem Bộ tổ chức kẹp vòng cáp từ Idee_Design => https://www.thingiverse.com/thing:4730897

Chúc bạn in vui vẻ!

CẬP NHẬT

14/02/2021

• Bước của bộ phận "Ốc vít" đã sai (22x3 thay vì 22x2). Tôi xin lỗi vì những bất tiện có thể xảy ra. Bộ phận đã được cập nhật.
• Tôi đã nhân cơ hội này để tạo một phiên bản Bước Phải và một phiên bản Bước Trái.

Xin lưu ý:

Tôi không tùy chỉnh thiết kế của mình cho từng người dùng vì tôi chia sẻ chúng miễn phí. Một giải pháp chung được đưa ra (thích ứng với số đông), nhưng tôi không thể làm điều đó cho từng trường hợp cụ thể mà không được trả công cho thời gian đã bỏ ra.

Cài đặt in

Rafts:

Không quan trọng

Supports:

Có

Ghi chú:

| | | --- | |Thương hiệu máy in: | Creality   |Mẫu máy in: | Ender 3 | |Raft: | Không   |Support: | Có | |Độ phân giải: | 0.2 max   |Infill: | 10-15% | |Vật liệu Filament: | Tốt nhất là PETG hoặc ABS   |Màu Filament | Không quan trọng |

Về PLA :

PLA có thể giòn khi giá đỡ được lắp đặt, đòi hỏi một sự biến dạng nhẹ của bộ phận, đặc biệt đối với đường kính lớn. Trừ khi bạn có loại PLA rất dễ uốn, tôi không khuyên dùng nó cho bộ phận này.

Hơn nữa, PLA ít phù hợp cho sử dụng ngoài trời hơn PETG hoặc ABS.

Về mô hình

Tôi nên sử dụng tệp nào?

Trong các thư mục .zip, bạn sẽ phải giải nén, bạn sẽ tìm thấy tất cả các bộ phận với các đường kính khác nhau.

Bạn sẽ cần lấy một đai ốc và một khung.

*Nếu đây là lần đầu tiên bạn in giá đỡ điện thoại, hãy chọn trong thư mục Frame R* có bước ở bên phải để lắp khớp bi. Nếu bạn đã từng in giá đỡ điện thoại từ Tripod Phone Stand (no screw!), bạn có thể sẽ cần bước bên trái để lắp khớp bi. Sau đó, chọn khung của bạn trong Frame L**.

Các bộ phận đã được định hướng tốt để dễ dàng in ấn.

Đường kính ống có sẵn

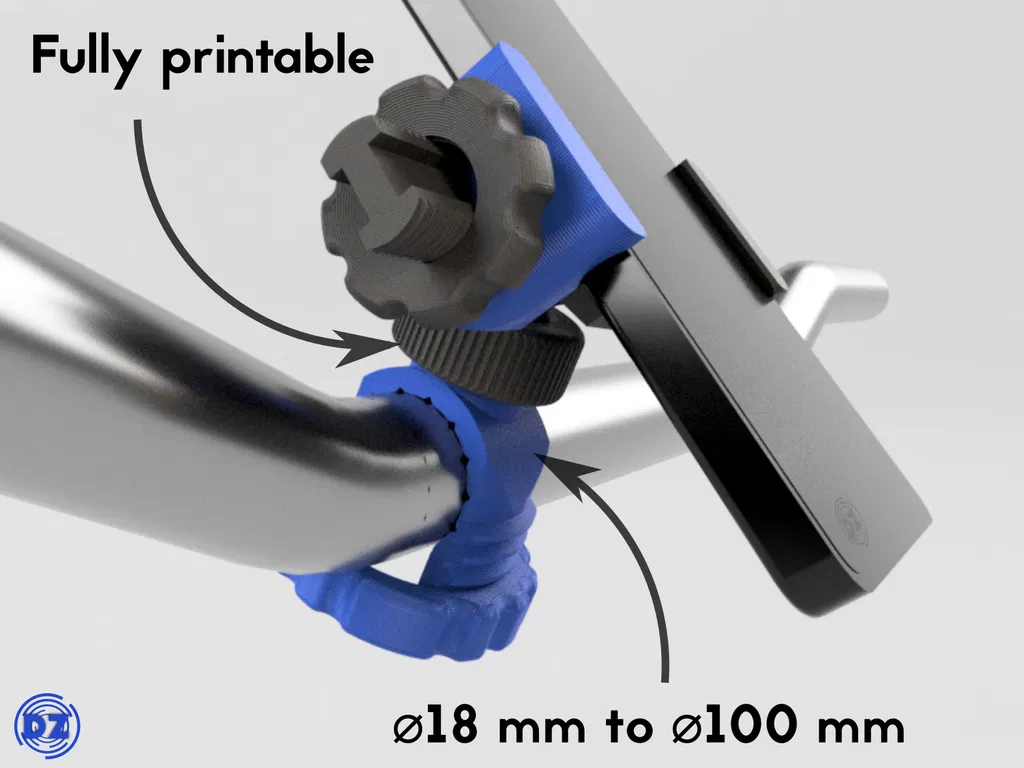

Với mô hình này, bạn có thể gắn giá đỡ từ đường kính 18mm đến 100mm.

Nếu bạn gặp bất kỳ sự cố nào với một đường kính cụ thể, đừng ngần ngại để lại tin nhắn cho tôi để tôi có thể giúp bạn.

Ngoài ra, nếu đường kính bạn đang tìm kiếm không có sẵn, vui lòng cho tôi biết. Tuy nhiên, hãy nhớ rằng, do tính chất biến dạng của chúng, bạn có thể sử dụng kích thước lớn hơn hoặc nhỏ hơn cho các đường kính .5.

Điện thoại tương thích

• Chiều rộng điện thoại được hỗ trợ tối đa là 80mm, và tối thiểu là 50mm.
• Điều này bao phủ 99% điện thoại trên thị trường. Chiều rộng thường nằm trong khoảng 70 đến 75mm.
• Một bản phối lại có sẵn với cánh tay dài hơn nếu cần: https://www.thingiverse.com/thing:4722194
• Độ dày tối đa là 10mm.
• Không phù hợp cho máy tính bảng

Hướng dẫn lắp ráp

Đối với kẹp ống

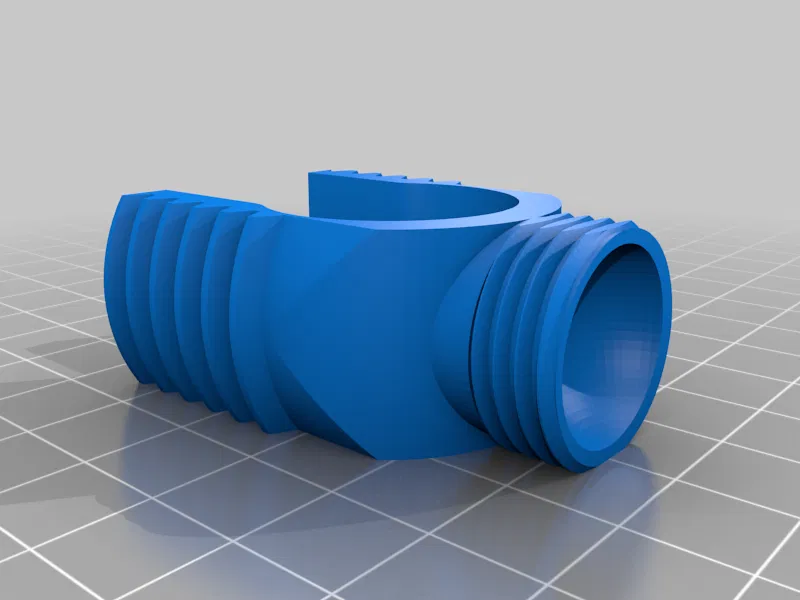

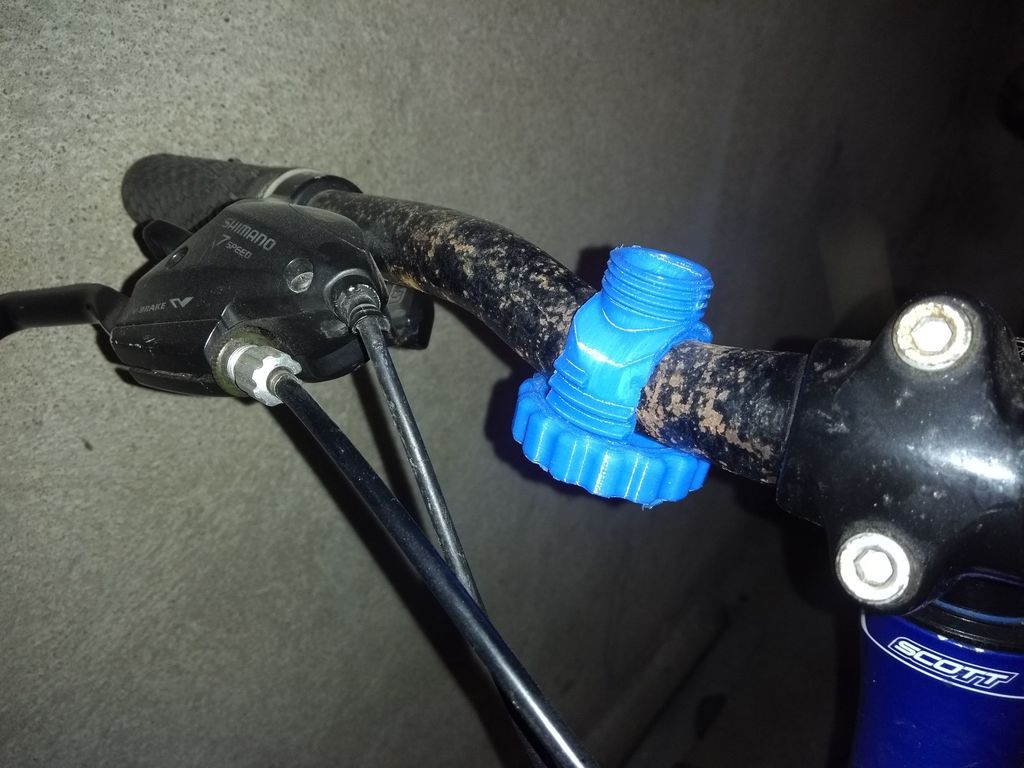

• Kẹp Frame vào ống

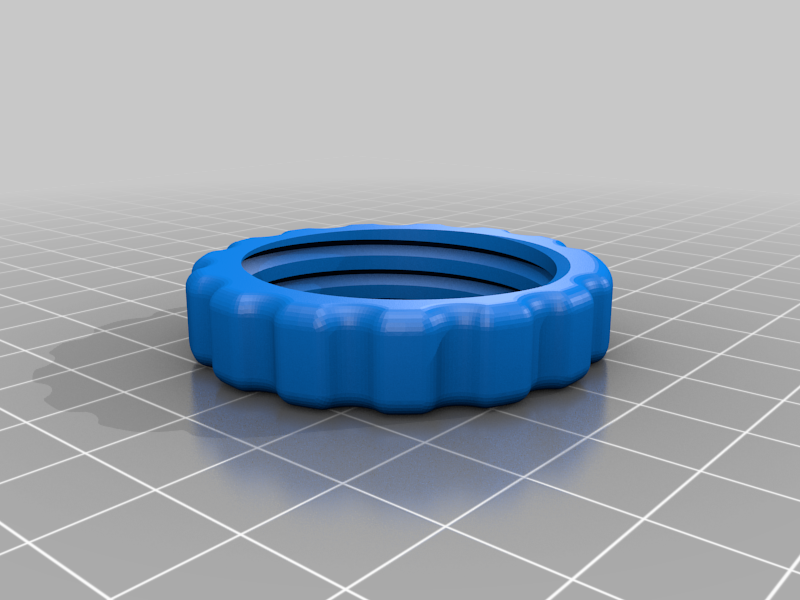

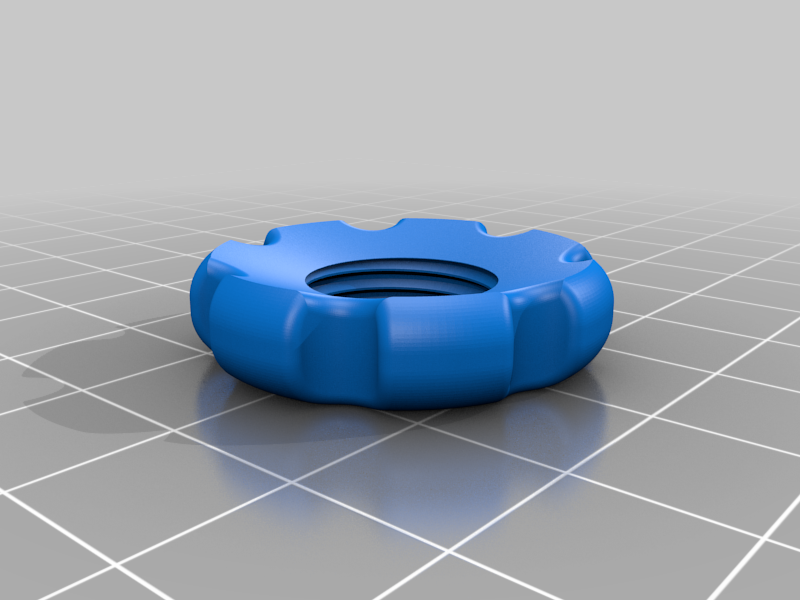

• Sử dụng nut để siết chặt Frame vào ống

Đối với giá đỡ điện thoại

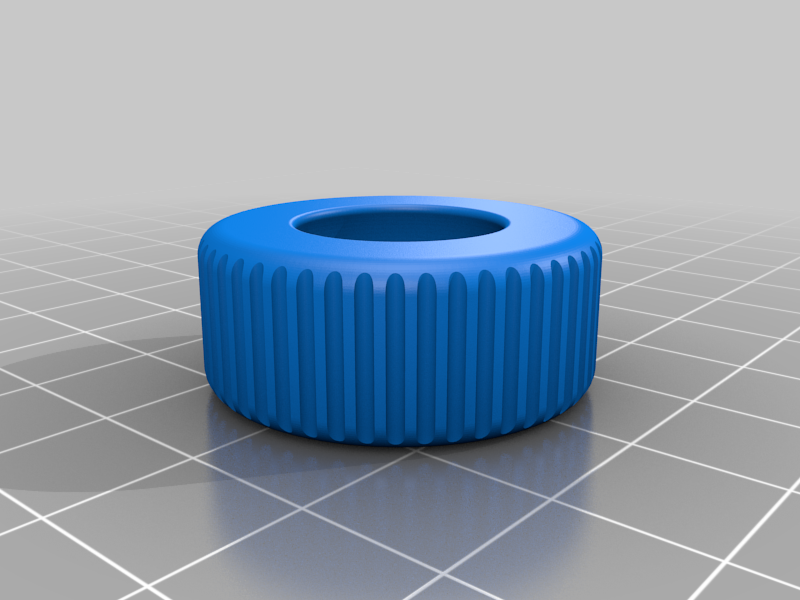

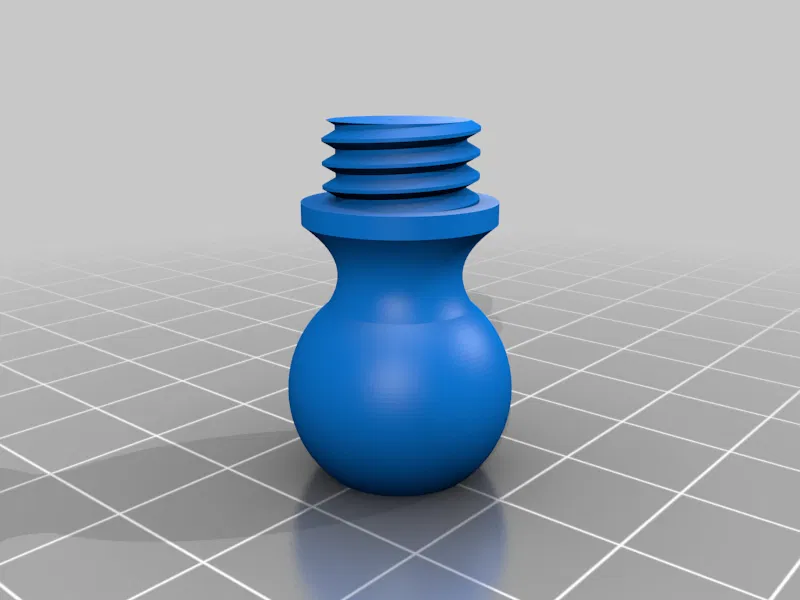

• Ốc vít của khớp bi phải được luồn qua quả bóng của khớp bi trước khi vặn quả bóng vào cánh tay điện thoại. Một chút keo có thể cần thiết để ngăn ốc vít bị lỏng theo thời gian.

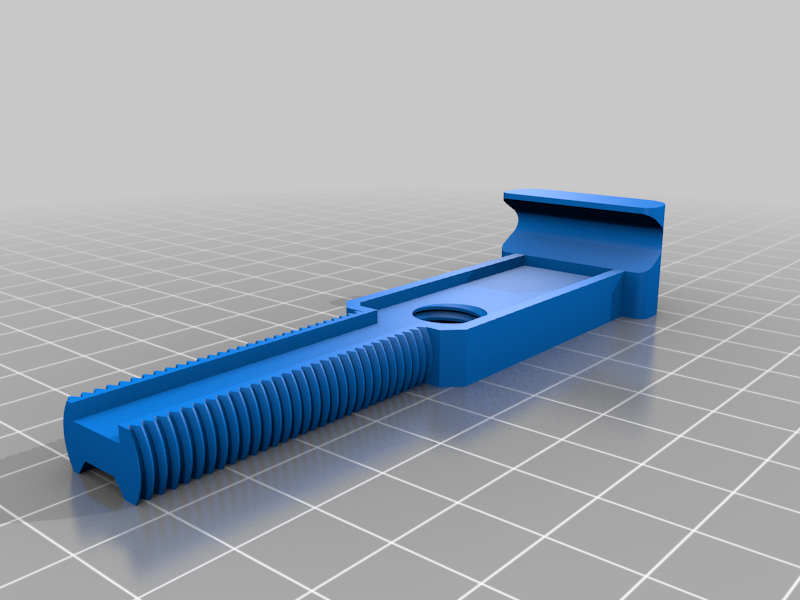

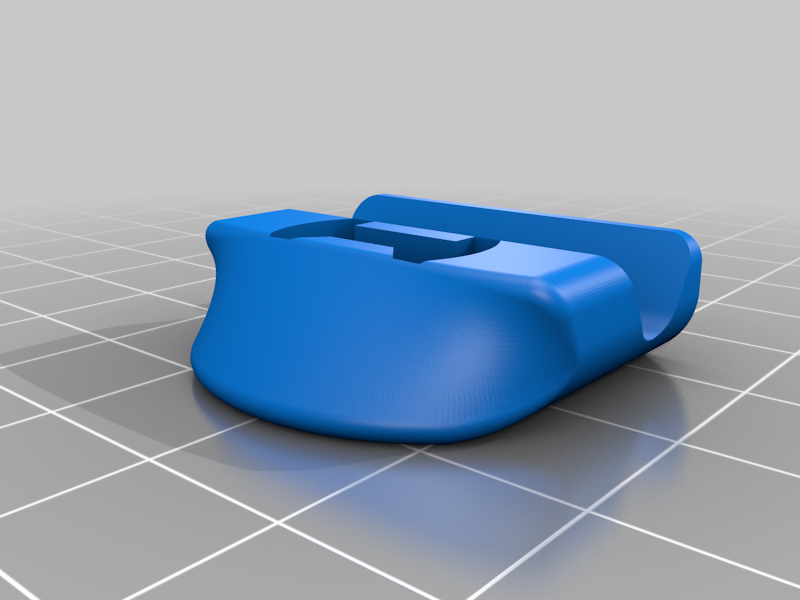

• Đặt kẹp điện thoại vào cánh tay và sử dụng ốc vít siết chặt để cố định

Bạn muốn sử dụng nó khác đi?

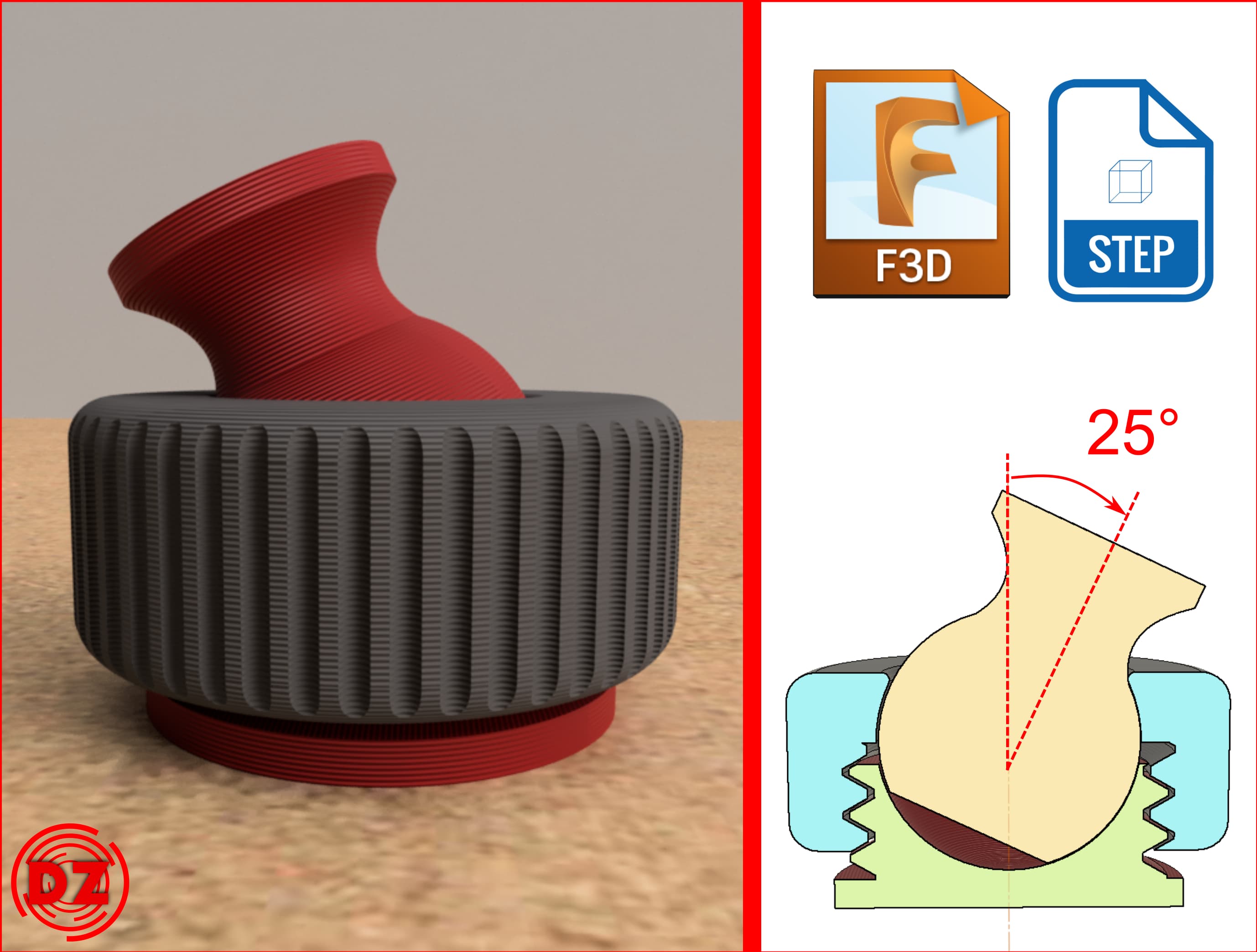

Một khớp bi có thể tùy chỉnh 100% có sẵn tại đây => https://www.thingiverse.com/thing:4739696

Nó có cùng kích thước với mô hình này. Do đó, bạn có thể tạo các phụ kiện bạn cần.

Khớp bi mã nguồn mở => https://www.thingiverse.com/thing:4739696

Tìm kiếm giá đỡ điện thoại khác?

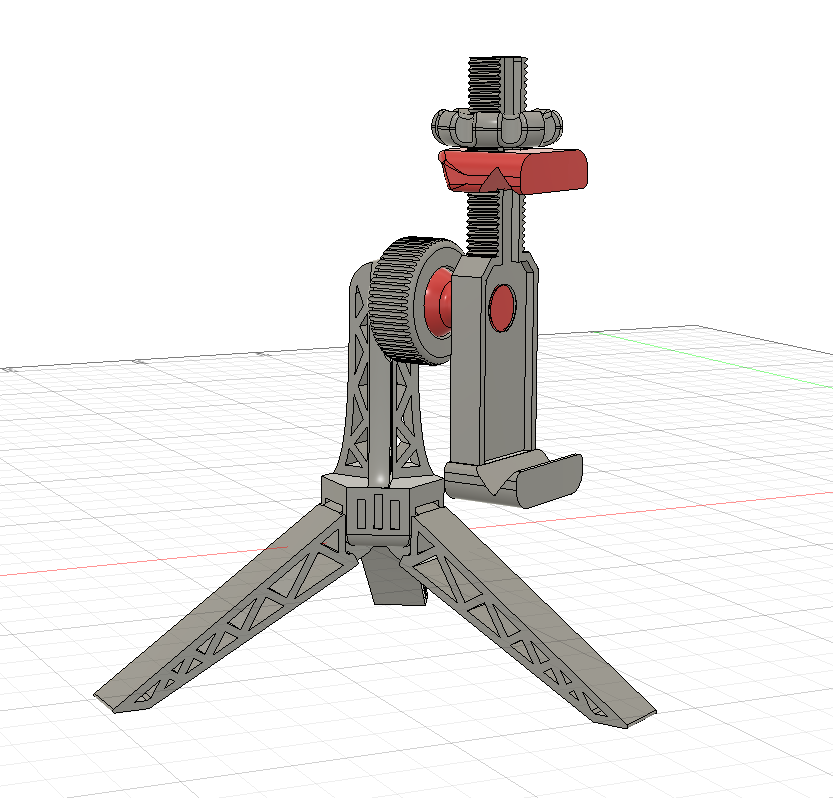

Xem giá đỡ điện thoại tripod có sẵn tại đây => https://www.thingiverse.com/thing:4694593

Mô hình này sử dụng cùng một khớp bi. Chỉ có phần hỗ trợ thay đổi và hoàn toàn tương thích!

Giá đỡ điện thoại => https://www.thingiverse.com/thing:4694593

Khắc phục sự cố

• Nếu kẹp bị xoay quanh tay lái, hãy dùng băng dính quấn quanh tay lái để tăng độ bám.
• Nếu ốc vít của khớp bi không vừa vào cánh tay điện thoại, làm nóng bộ phận bằng bật lửa có thể giúp ích, hoặc chà nhám một chút cũng có thể hữu ích.
