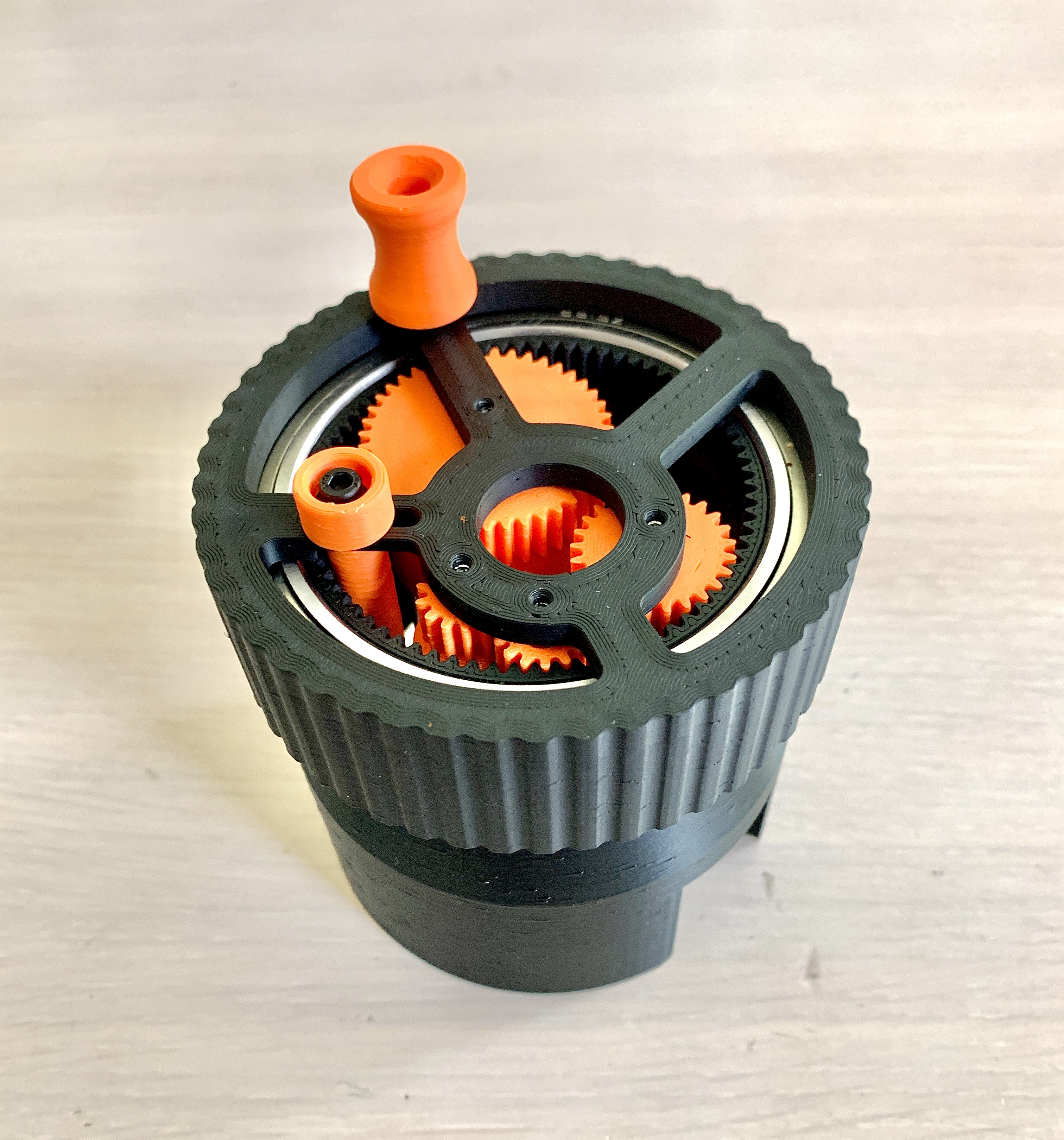

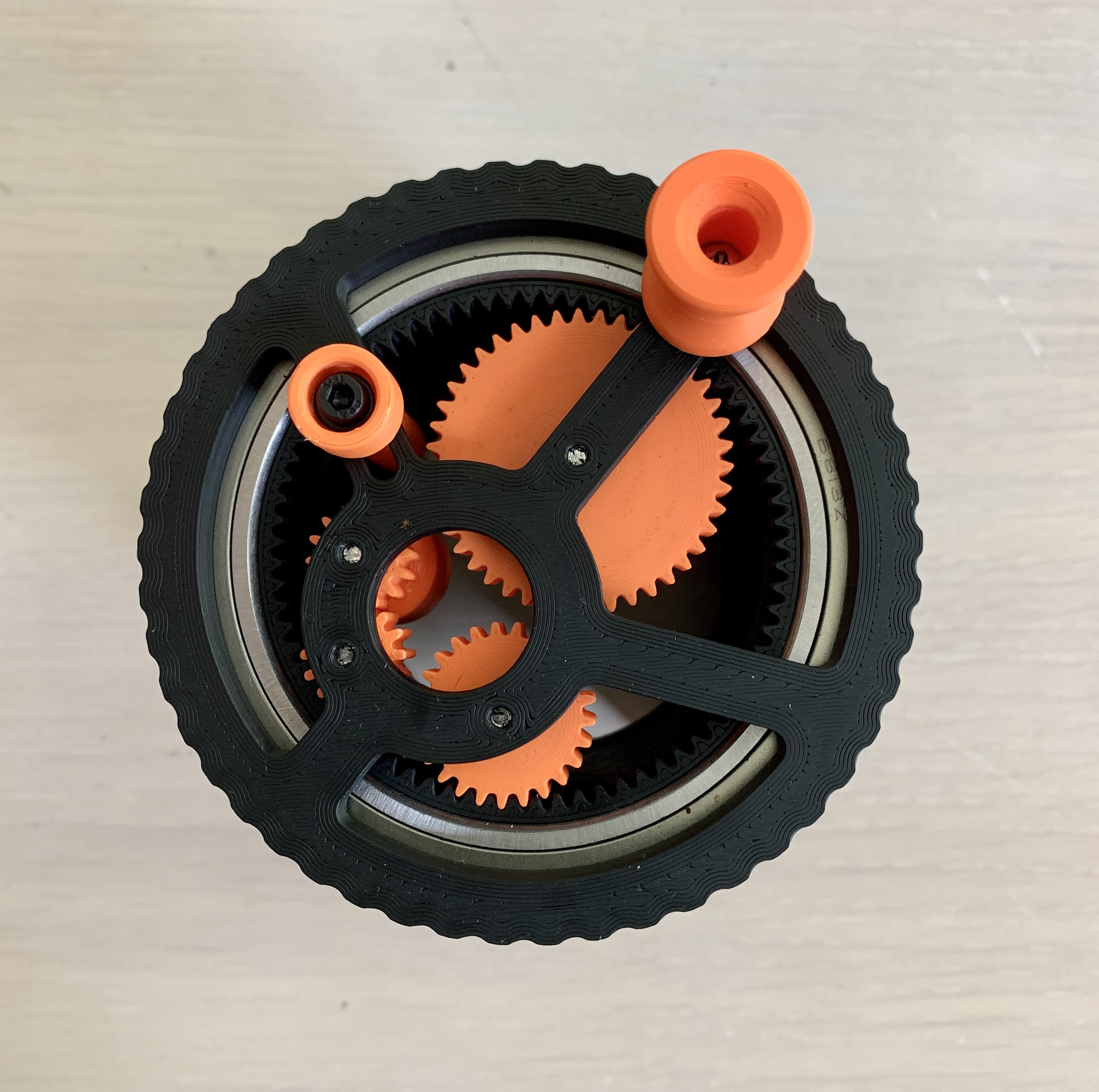

Dụng cụ WDT kiểu bánh răng dựa trên vòng bi

Đây là dụng cụ WDT bằng tay (không điện) chạy bằng tay quay. Nó giúp loại bỏ vón cục trong giỏ cà phê của bạn và phân phối cà phê đều trước khi pha một shot.

Cài đặt in 3D: Dụng cụ của tôi được in bằng ABS+ với vòi phun 0.4, chiều cao lớp 0.2. Tường: 5 Lớp trên và dưới: 4 Lòng trong: 60% (cũng có thể là 40%) Không cần hỗ trợ Chỉ cần dùng brim cho phần giữ kim và đai ốc có thể điều chỉnh

Vui lòng lưu ý đến sự co ngót nhiệt của ABS, tôi đã sử dụng tỷ lệ co ngót 100,5% nhưng nó vẫn còn hơi nhỏ (có lẽ 100,6% sẽ phù hợp hơn).

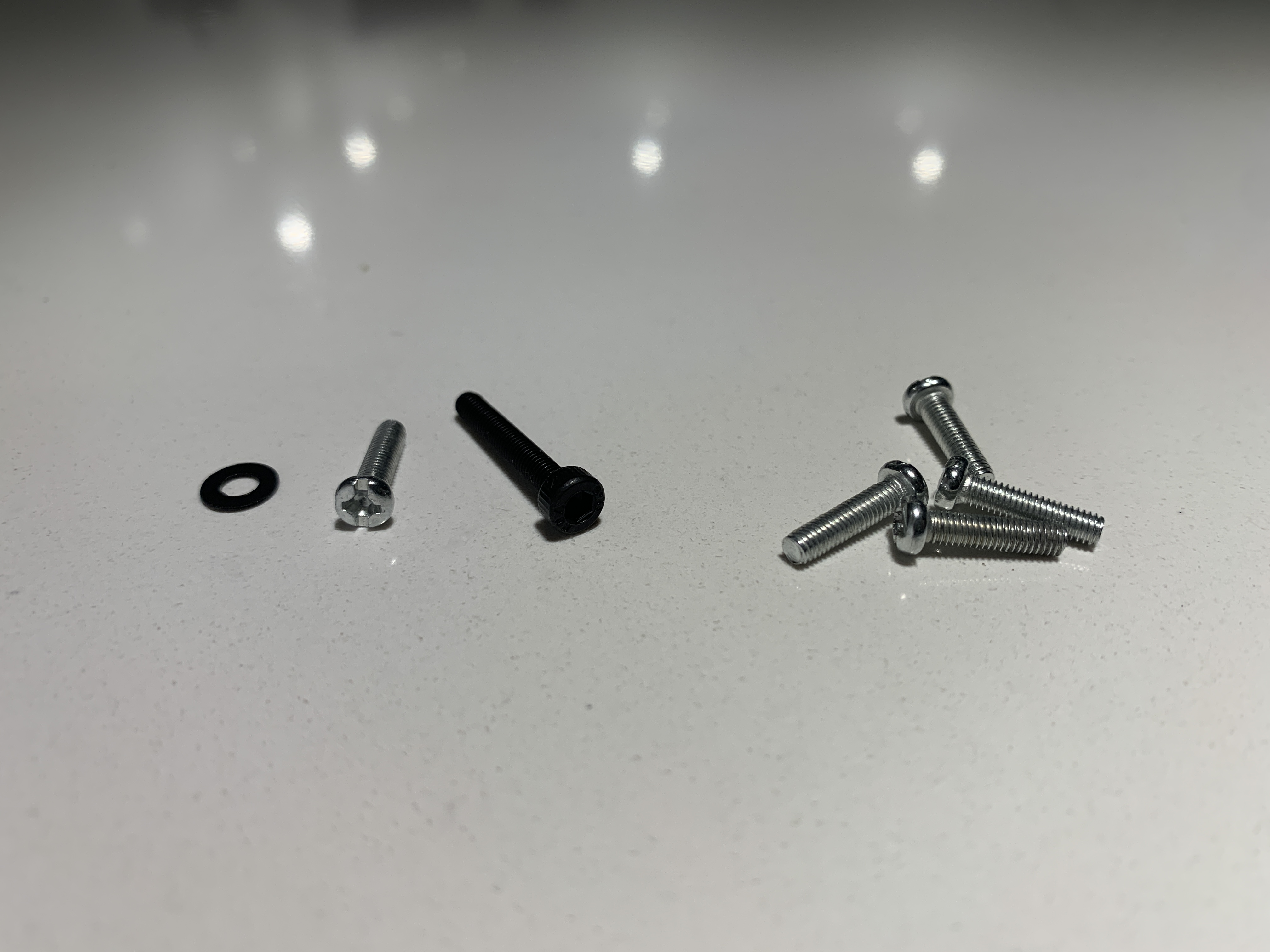

Danh sách vật liệu (BoM): 5x ốc M3x12 với đầu nhỏ nhất có thể. Tôi đã dùng loại rẻ nhất có chữ Trung Quốc trên hộp :D 1x ốc M3x20 đầu tròn (cho chốt có thể điều chỉnh) 1x Vòng đệm M3 (của tôi dày 0,6mm và đường kính ngoài 7mm) 1x Đai ốc M3 (chỉ để ép vòng bi) 10x Vòng bi MR63ZZ (loại này có đường kính ngoài 6mm, đường kính trong 3mm và chiều cao 2,5mm) 2x Vòng bi loại 6813 (loại này có đường kính ngoài 85mm, đường kính trong 65mm và chiều cao 10mm) 10x Kim châm cứu (tôi dùng loại 0,35 x 60mm với cán 1,4x30mm)

Công cụ:

• Mũi khoan 1.3 - các lỗ cắm kim trong STL là 1.6mm nhưng sau khi in bạn vẫn cần điều chỉnh đường kính của lỗ bằng mũi khoan. Cán kim là 1,4mm nhưng khi bạn dùng mũi khoan cùng đường kính thì kim sẽ không được lắp khít. Hãy dùng mũi khoan 1.3 và sau đó dùng lực (Luke ;)) để ép nó vào lỗ cắm
• Dụng cụ cắt kim (tôi đã dùng kìm cắt dây đề/phanh xe đạp)

Ghi chú lắp ráp:

0. QUAN TRỌNG: đừng dùng quá nhiều lực! Tất cả các ốc vít đều được ren vào nhựa, hãy nhẹ nhàng :D

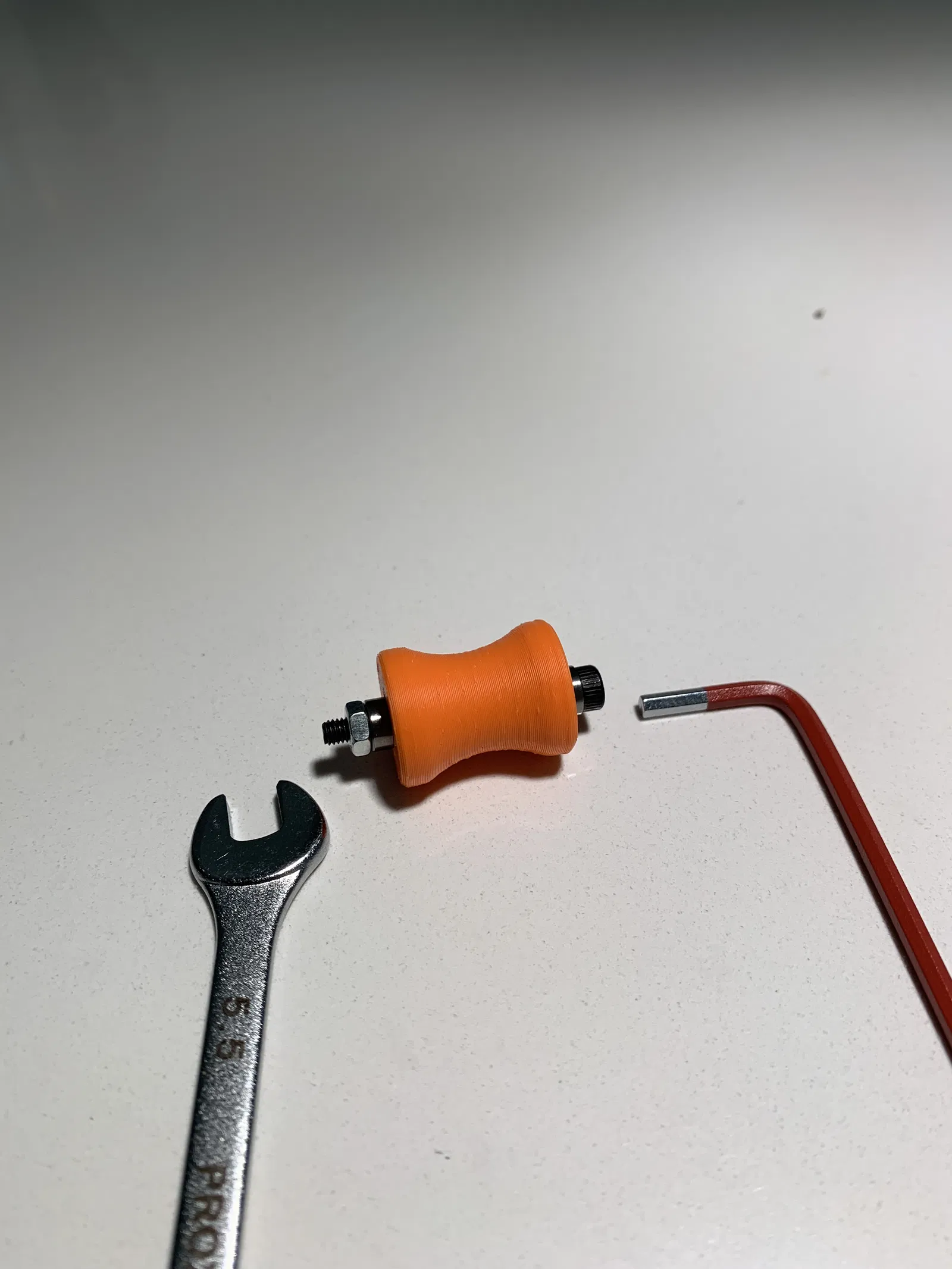

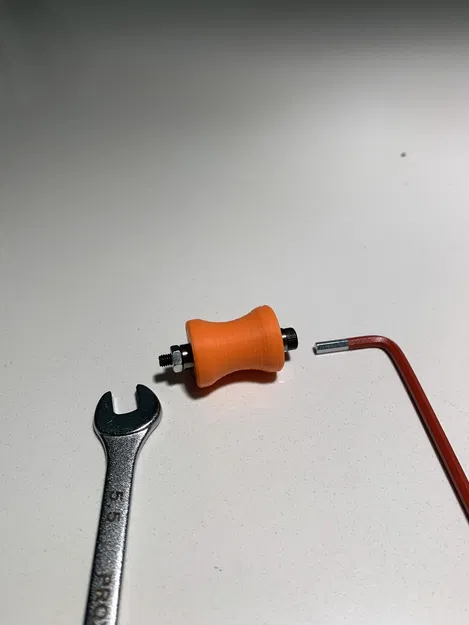

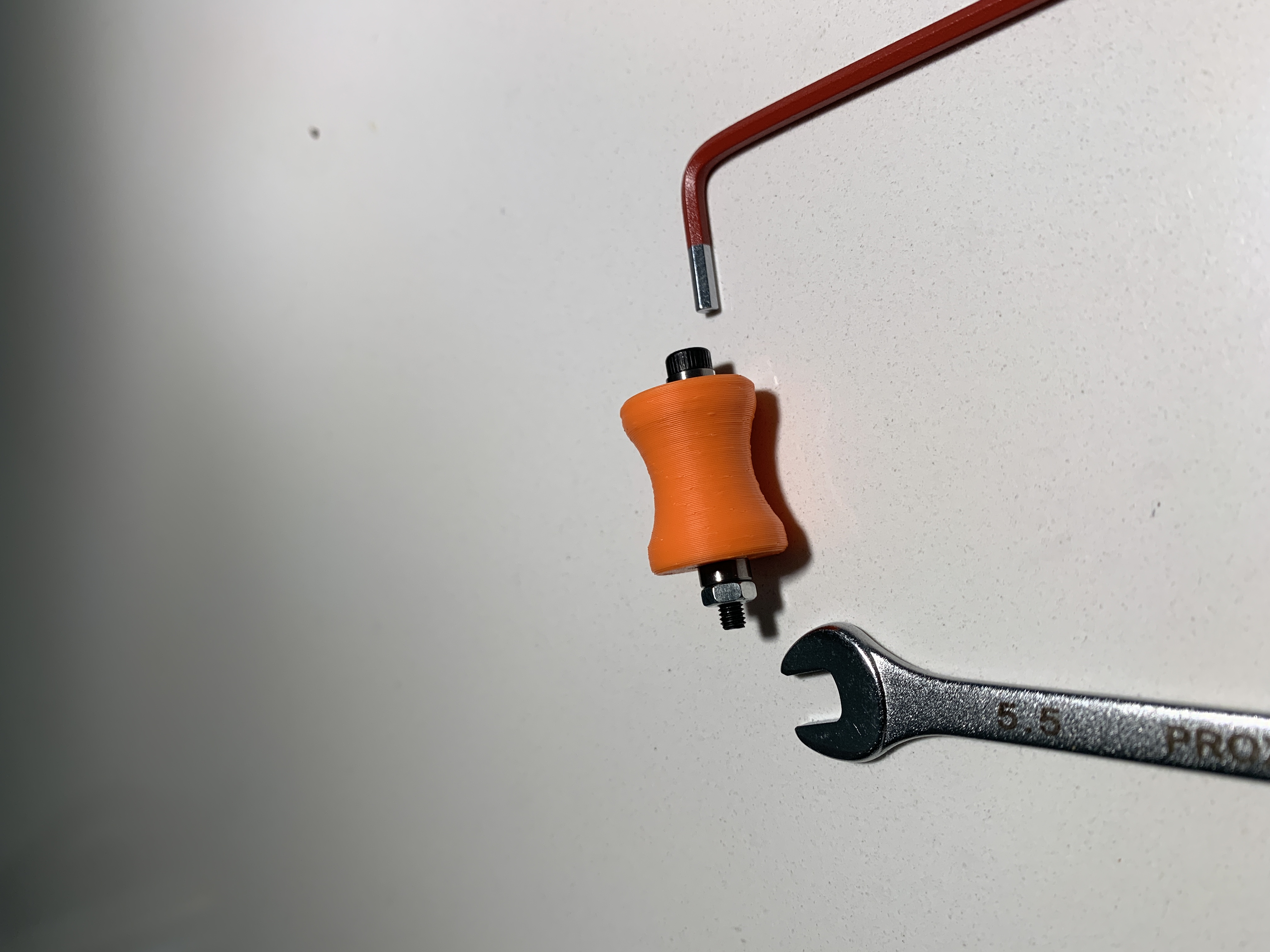

1. Dùng ốc M3 dài hơn để ép vòng bi vào bánh răng & tay cầm (như trong ảnh).

2. Đặt một vòng bi 6813 vào thân dưới, vòng bi thứ hai ép vào thân trên, sau đó thêm vòng đệm. Ép cả hai lại với nhau.

3. Tạo ren cho tất cả các lỗ ốc bằng cách vặn ốc trước khi cố gắng lắp bánh răng/tay cầm/giữ kim vào thân.

4. Nếu cần, dùng mũi khoan 3mm để sửa lỗ trong đai ốc giữ kim.

5. Toàn bộ thiết kế dựa trên portafilter Profitec trần và giỏ Weber UniBasket của tôi. Vui lòng điều chỉnh thân dưới và độ dài kim cho giỏ của bạn.

6. Thứ tự lắp ráp của tôi:

7. Đặt vòng bi 6813 vào thân dưới + vòng đệm

8. Đặt vòng bi 6813 thứ hai vào thân trên + vòng đệm

9. Ghép thân trên và thân dưới lại, kiểm tra xem nó có quay trơn tru không (sẽ trơn tru, nhưng vẫn tốt khi biết nó mượt mà như thế nào).

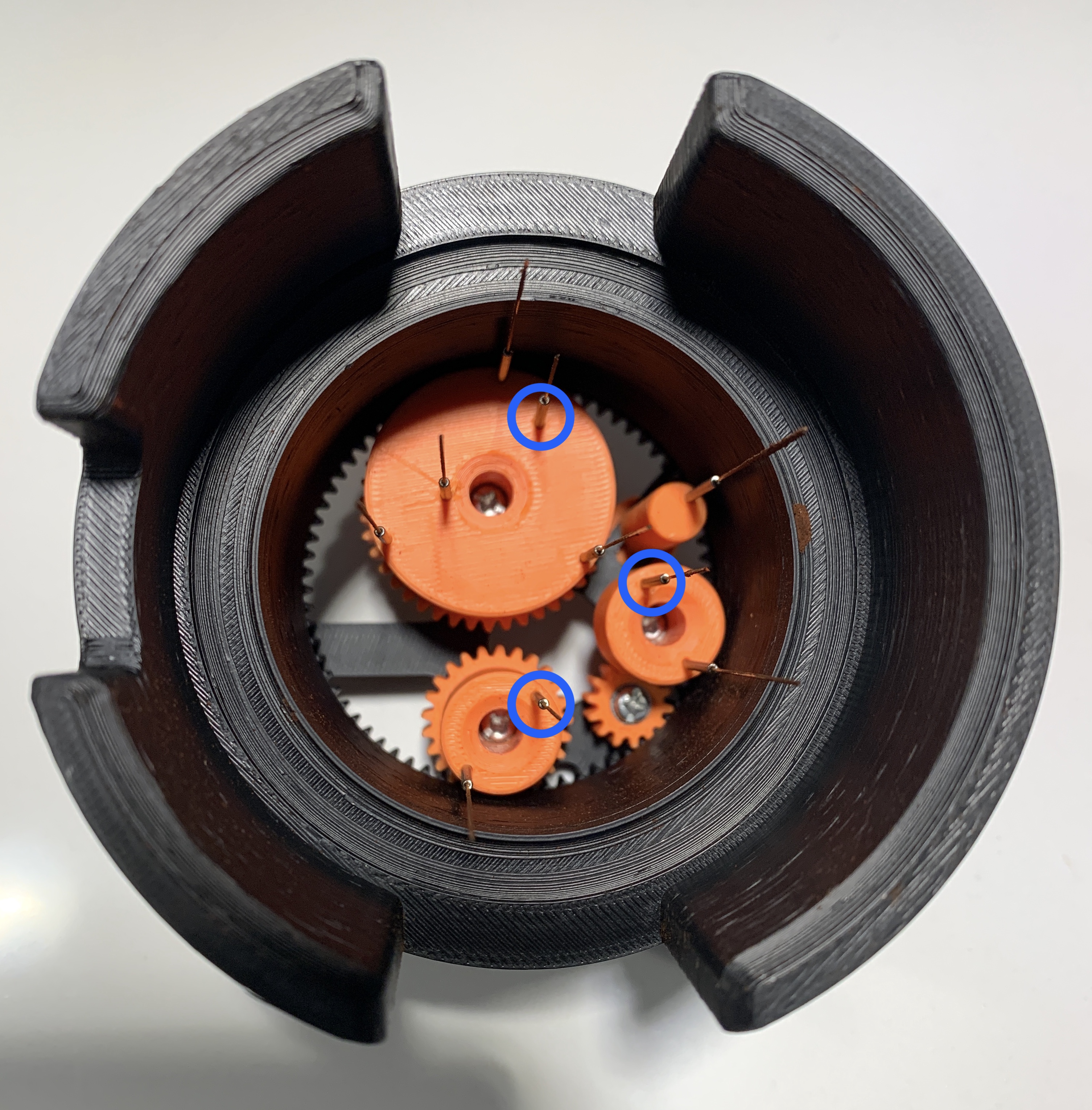

10. Cắt tất cả các kim dài 64mm (tất cả các kim đều có ống bọc bảo vệ bằng nhựa, tôi chỉ cắt ống bọc thành 64mm, sau đó dùng nó như một dưỡng để cắt tất cả các kim, chỉ cần cắm kim trở lại ống bọc đã cắt theo đường kẻ của dưỡng và bạn xong việc). [CẬP NHẬT: Vui lòng làm cho ba cây kim - được đánh dấu bằng vòng tròn màu xanh lam trên ảnh cuối - ngắn hơn 12-13mm để cải thiện sự phân phối cà phê]

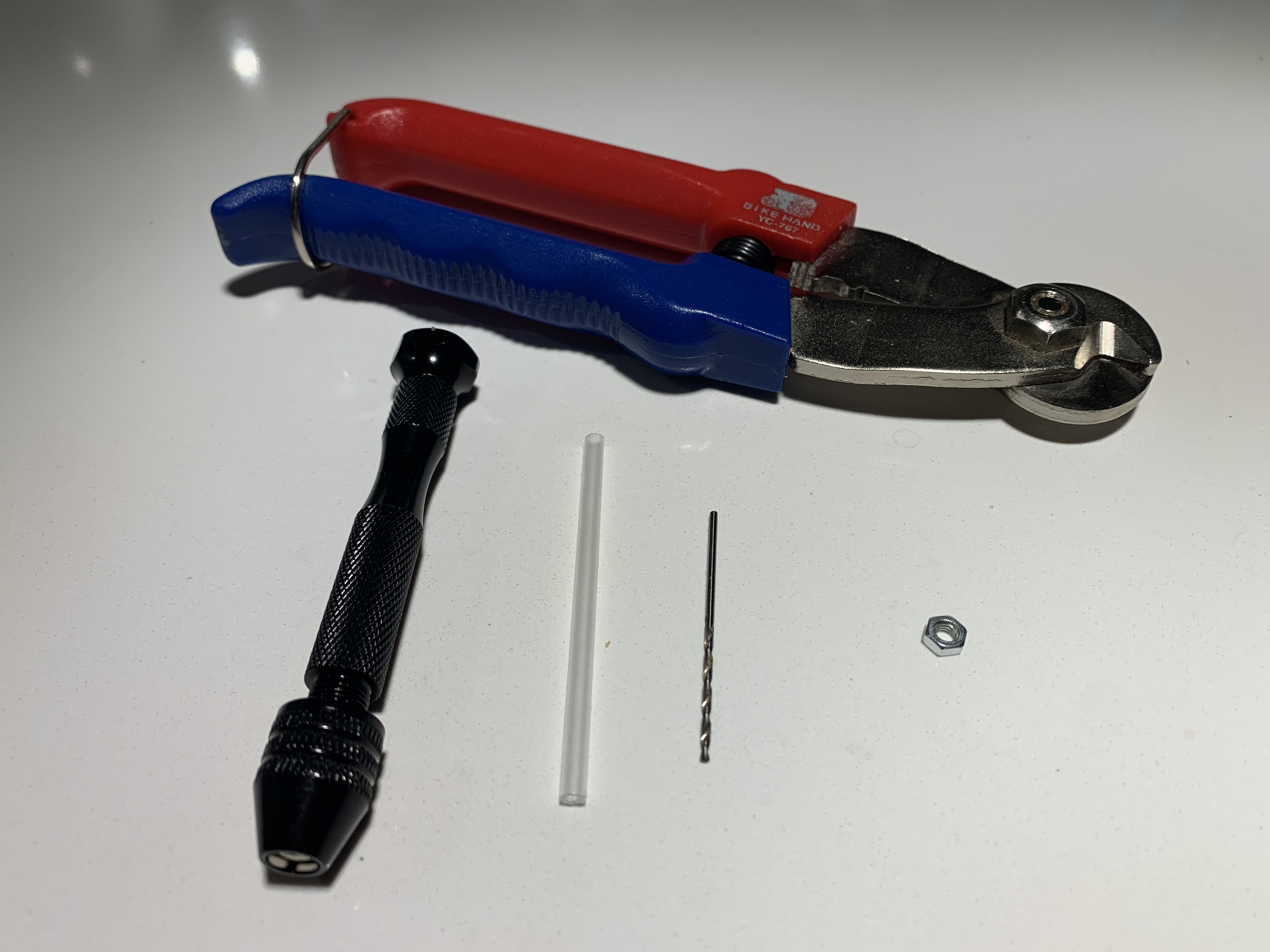

11. Sửa tất cả các lỗ cắm kim bằng mũi khoan 1.3. Tôi đã dùng Dremmel nhưng dùng dụng cụ giữ mũi khoan thủ công có bán với giá khoảng 5-10 đô la ở khắp mọi nơi sẽ tốt hơn và dễ dàng hơn nhiều (xem ảnh).

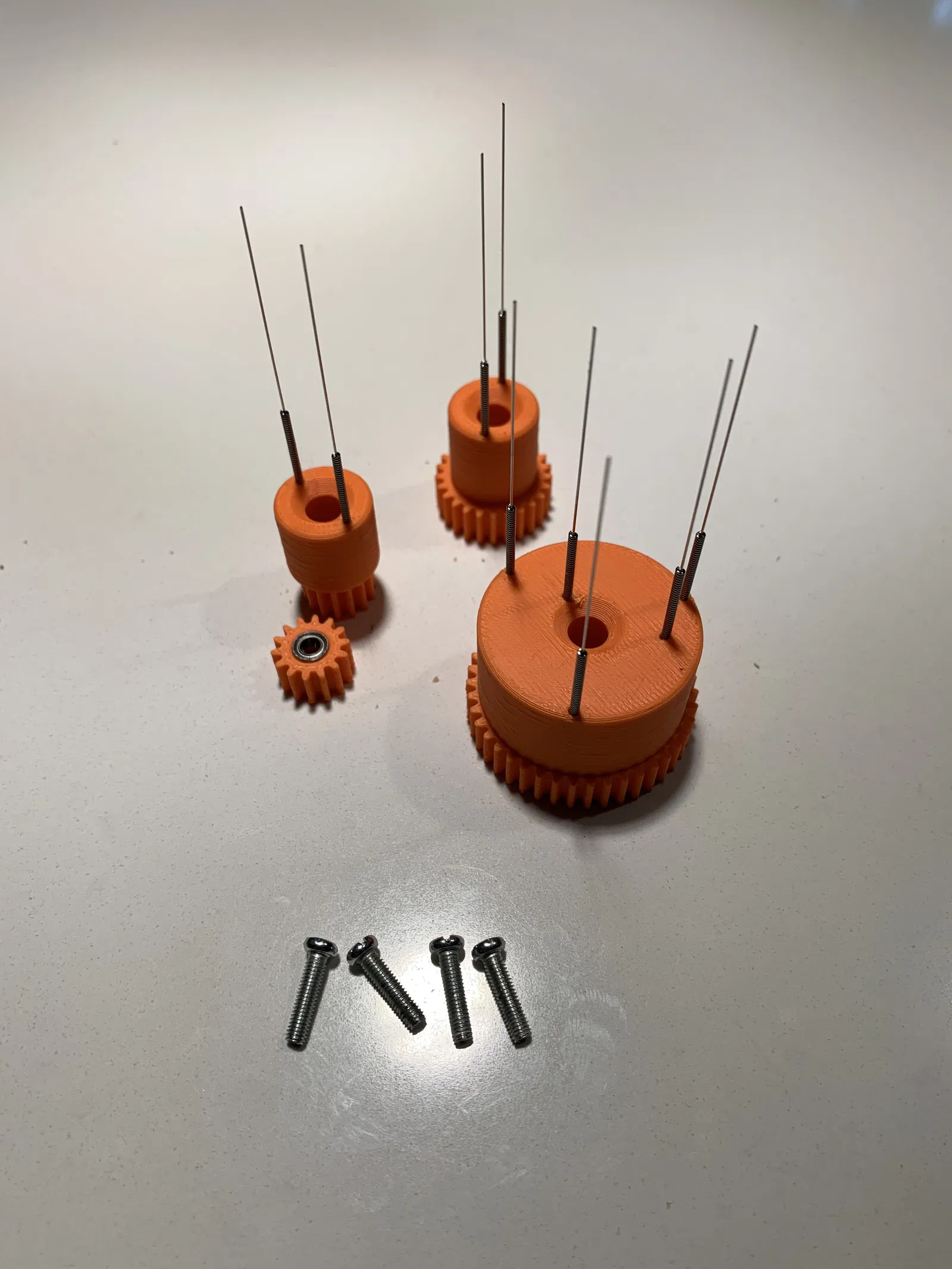

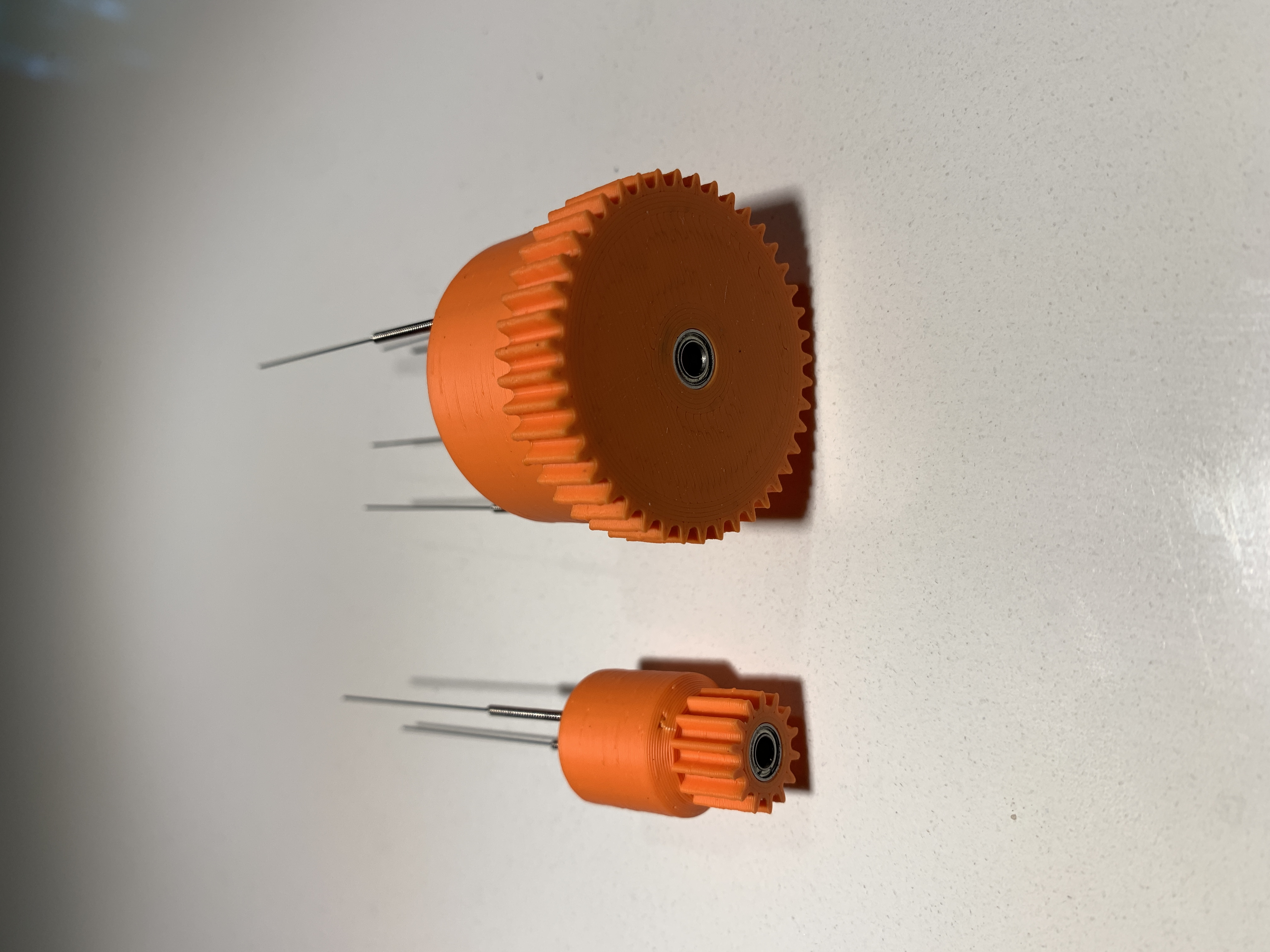

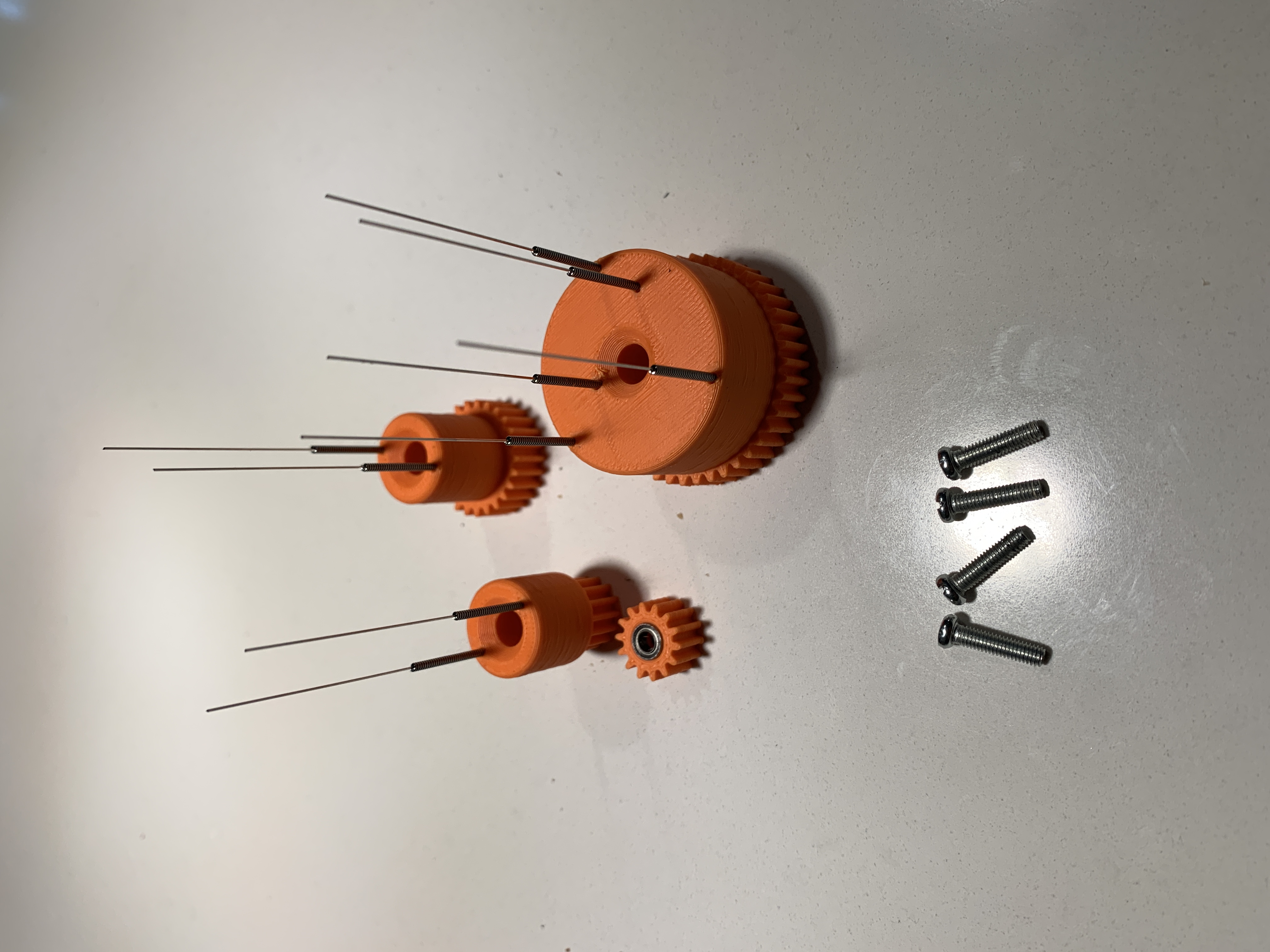

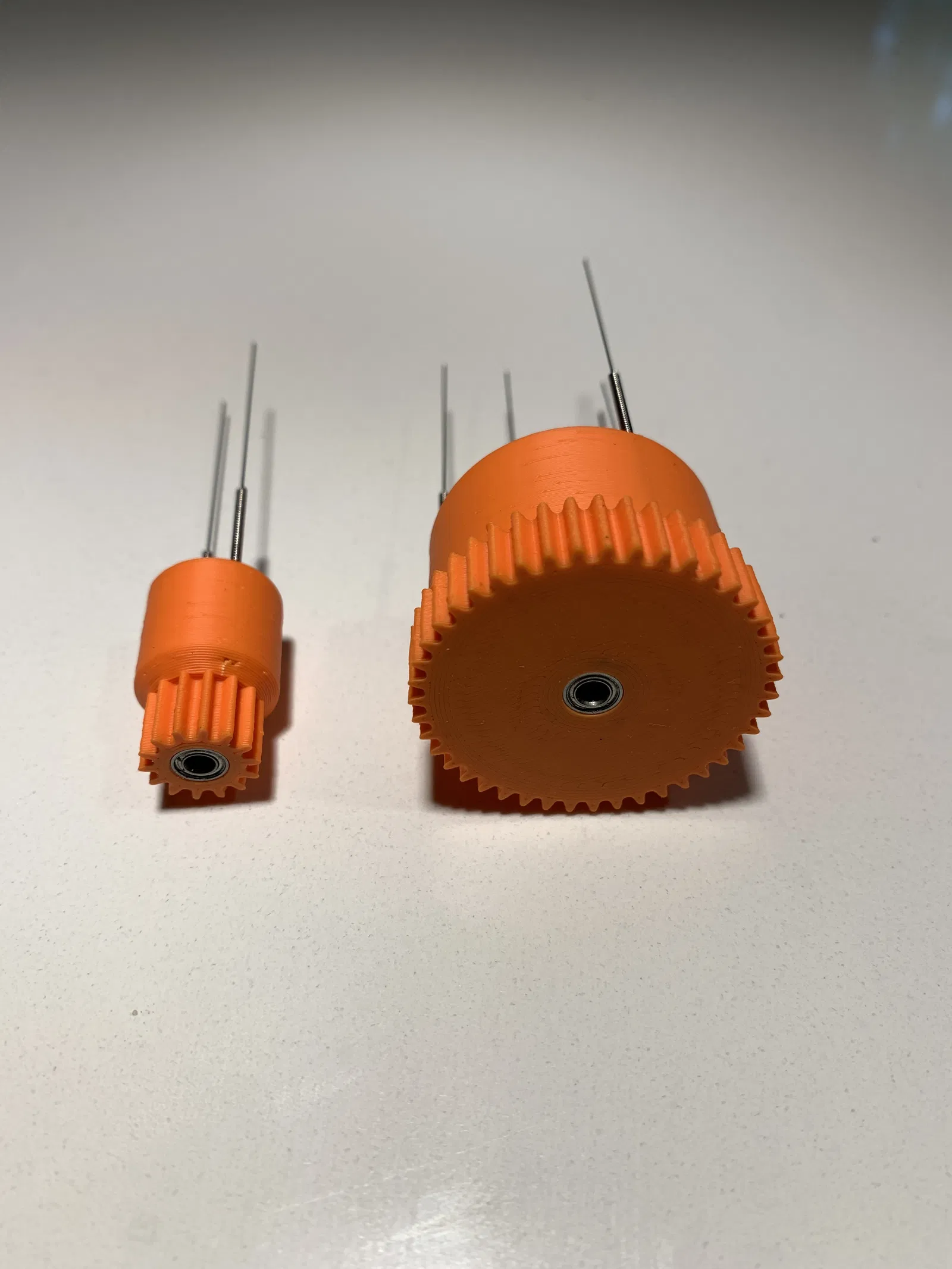

12. Ép tất cả các vòng bi vào vị trí (bánh răng & tay cầm - xem ảnh).

13. Ép tất cả các kim vào lỗ cắm bằng kìm. Cẩn thận không làm cong cán kim.

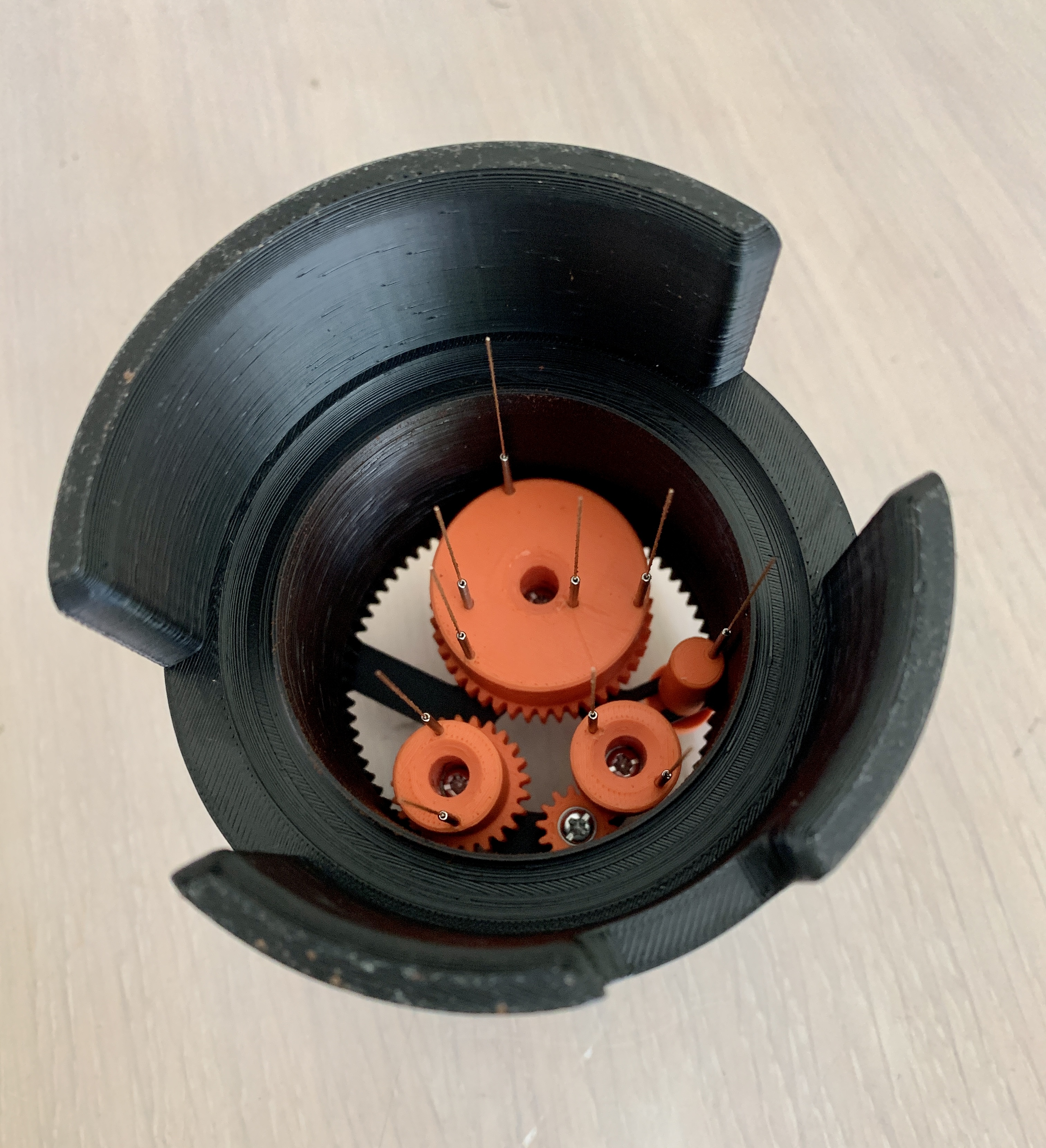

14. Lắp bánh răng vào thân trên bằng ốc M3. Bắt đầu với bánh răng không có kim, sau đó đi từ nhỏ nhất đến lớn nhất. Vui lòng không siết chặt ốc! Chúng chỉ nên chạm vào vòng bi, không làm kẹt chúng.

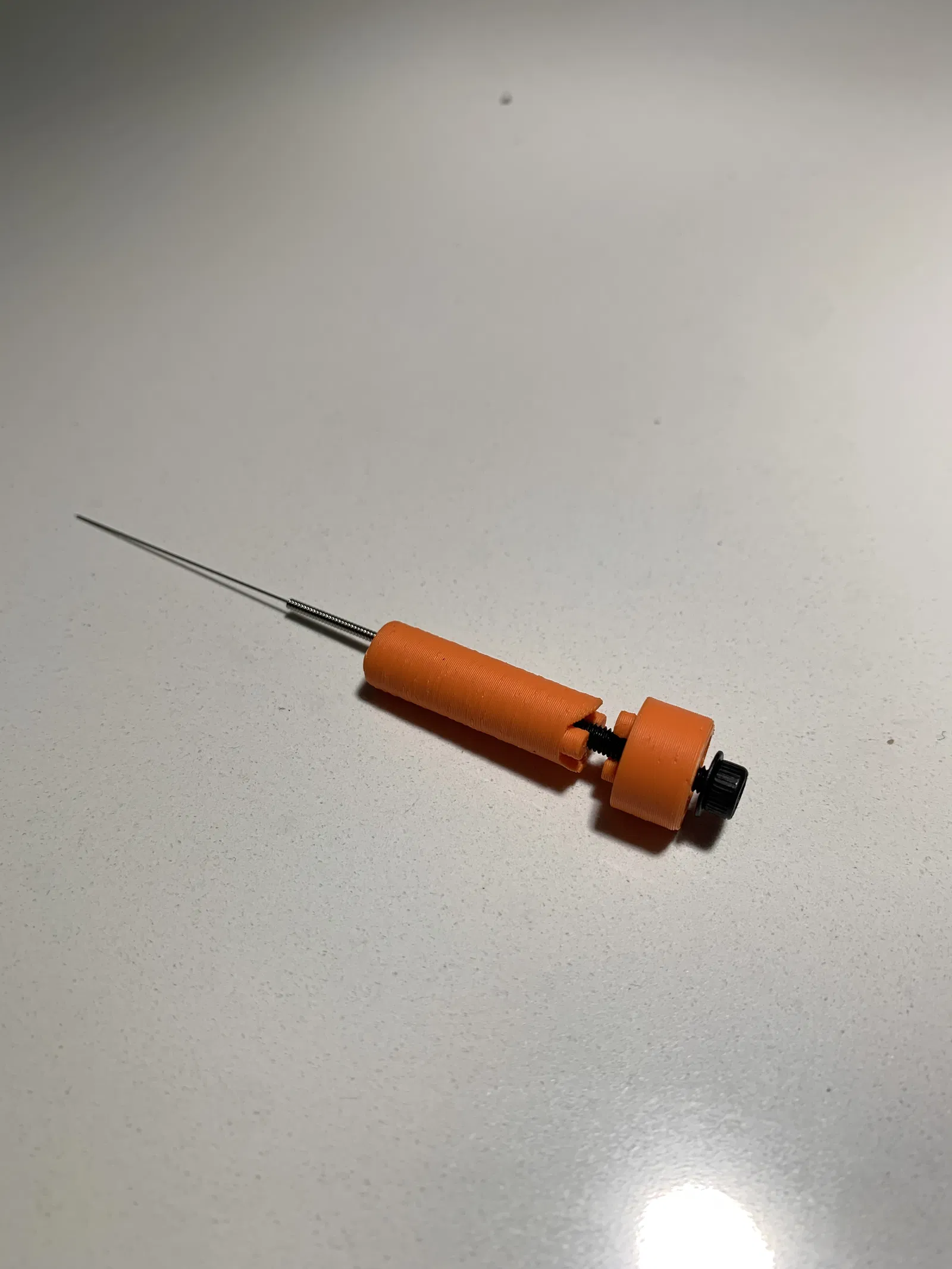

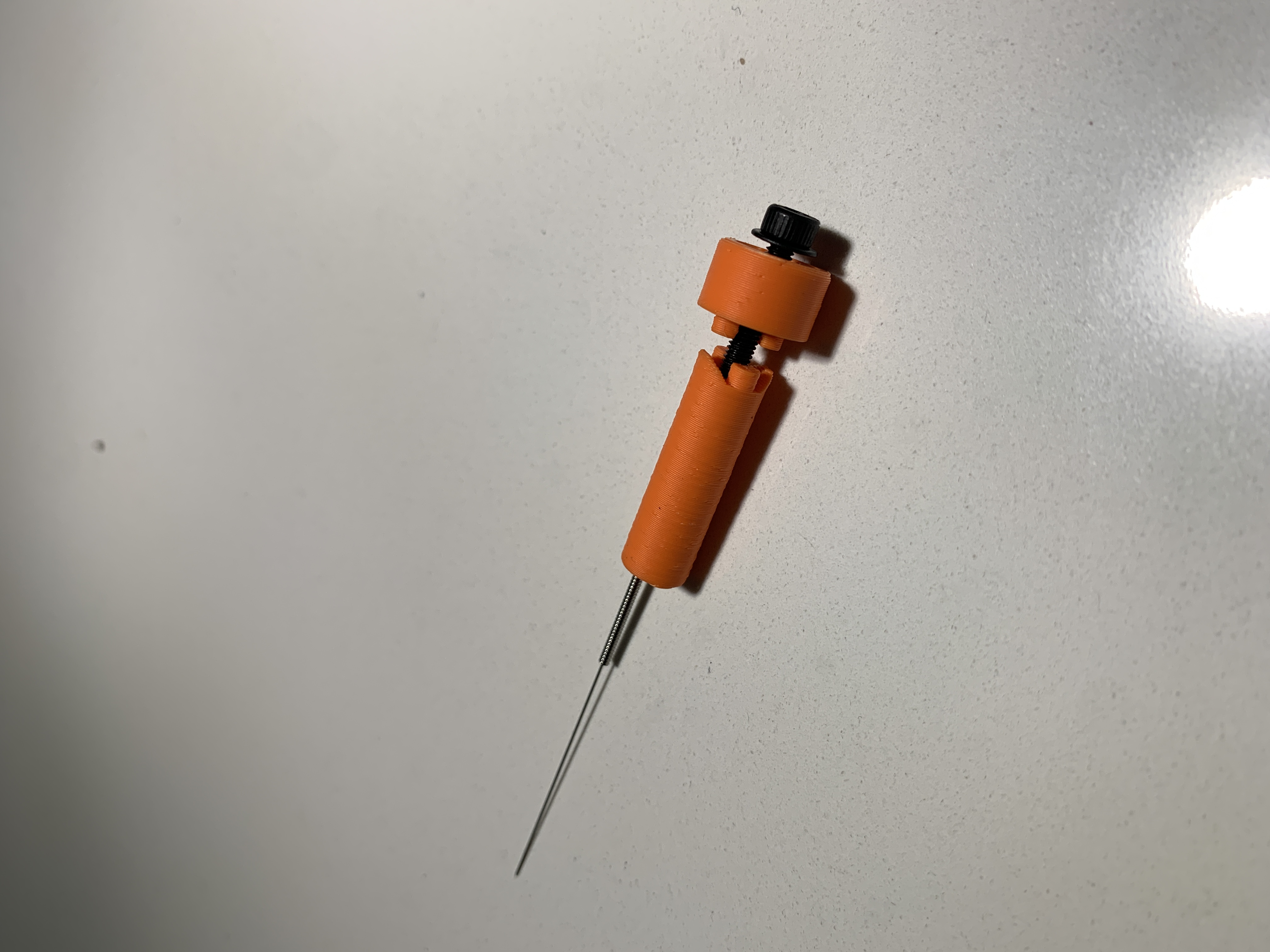

15. Lắp bộ giữ kim điều chỉnh (đã có kim) với đai ốc giữ kim và ốc M3 dài + vòng đệm. Lưu ý hướng của kim: kim phải hướng ra ngoài (xem ảnh).

16. Lắp tay cầm theo cách tương tự như bánh răng. Lưu ý vòng đệm ;).

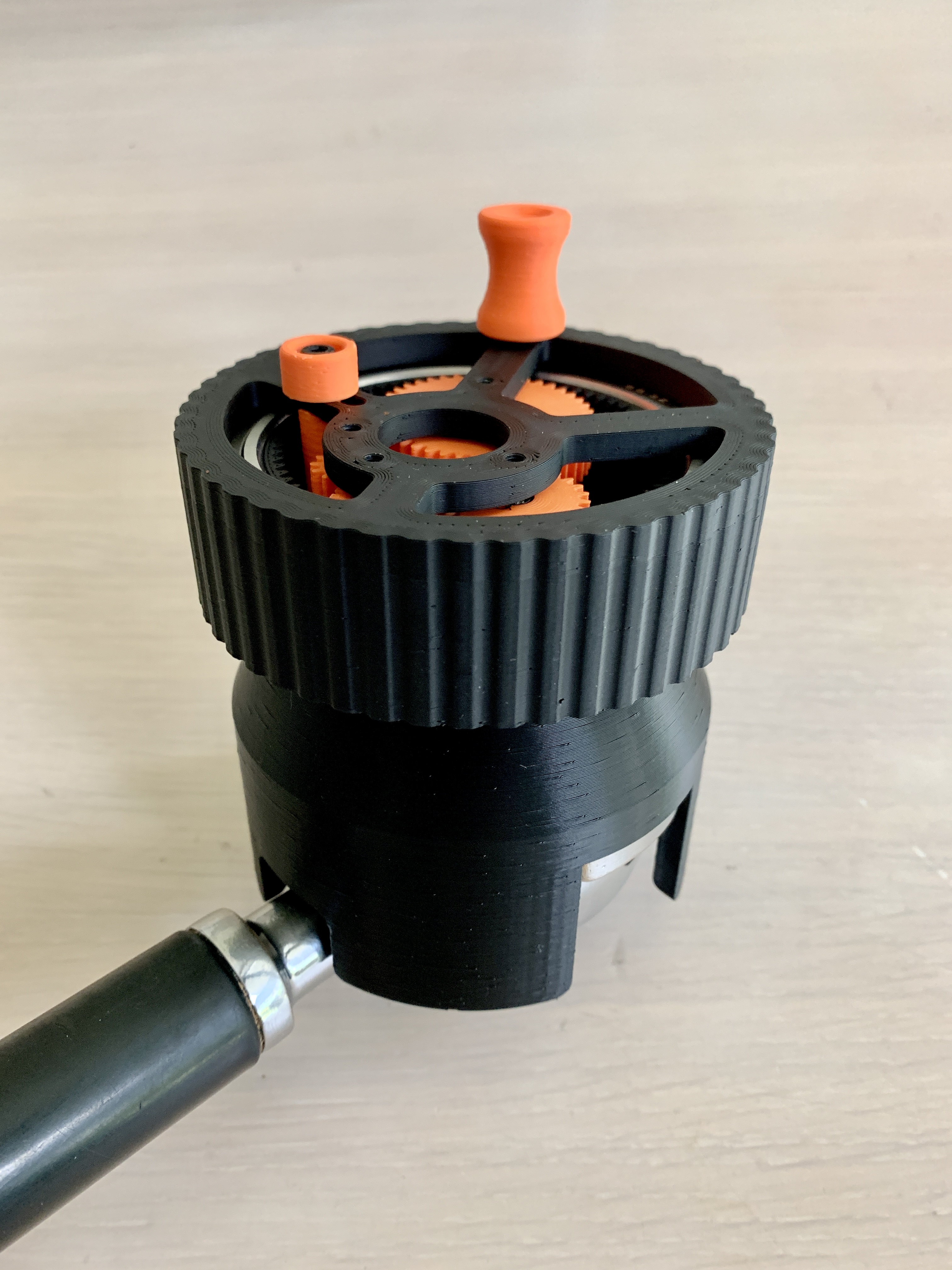

17. Điều chỉnh kim có thể điều chỉnh để nó không bị cong khi đặt thiết bị lên portafilter.

Kiểm tra xem mọi thứ có quay trơn tru không. Bạn sẽ nghe thấy tiếng lạch cạch phát ra từ bánh răng (bình thường đối với độ rơ nhỏ và số răng ít) nhưng không bị cọ xát hoặc nhảy. Nới lỏng ốc lắp bánh răng nếu cần.

P.S. Nếu bạn cần tháo rời thiết bị, hãy sử dụng dụng cụ tháo vòng bi để ép các vòng bi lớn ra khỏi thân trên (tháo tất cả bánh răng, tay cầm và bộ giữ kim trước).

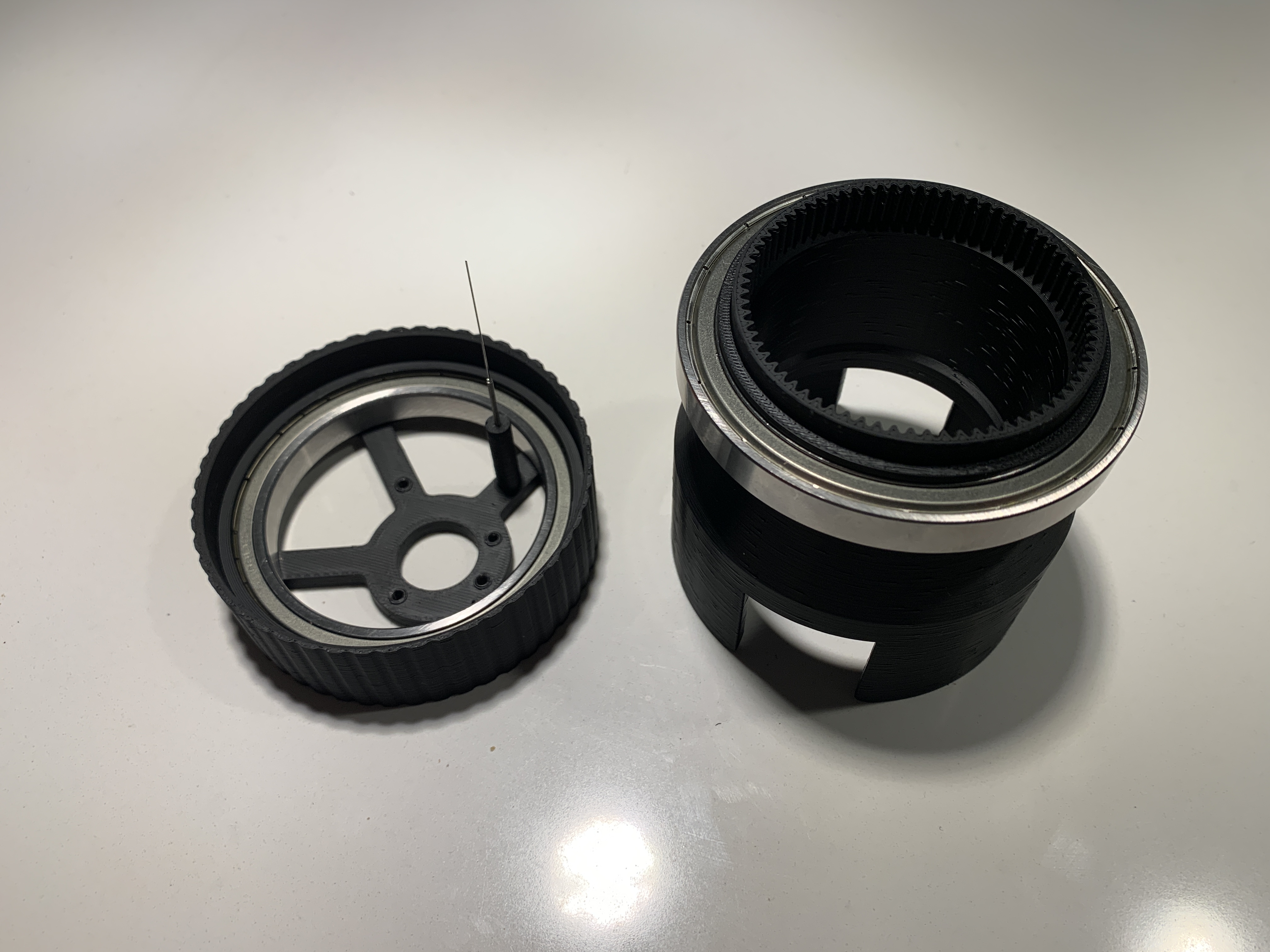

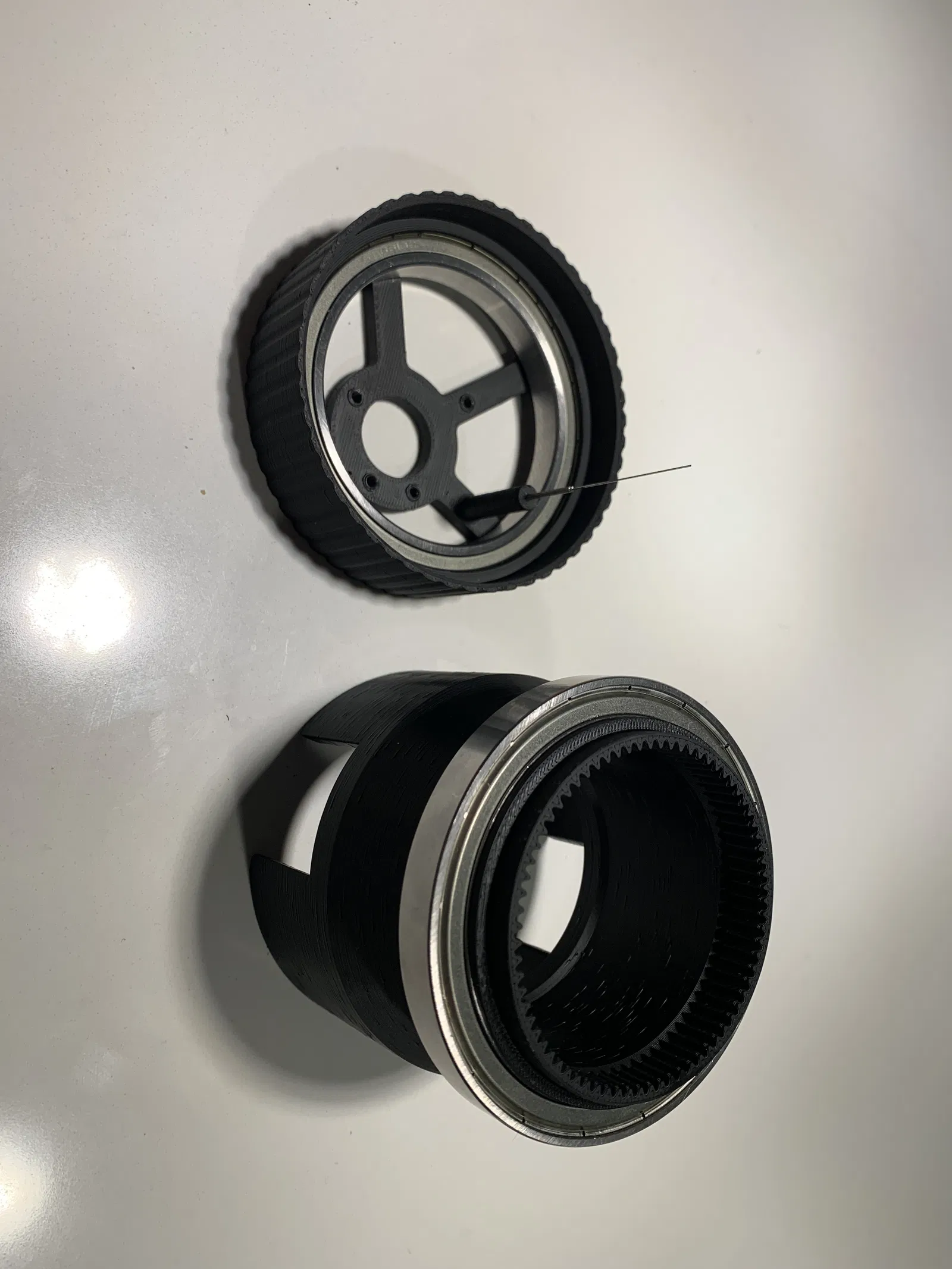

P.S. 2. Một trong những bức ảnh hiển thị phiên bản cũ hơn của thiết bị với bộ giữ kim cố định (không điều chỉnh được). Được sử dụng vì đó là chiếc duy nhất tôi có với vòng bi 6813 hiển thị trước khi lắp ráp.
