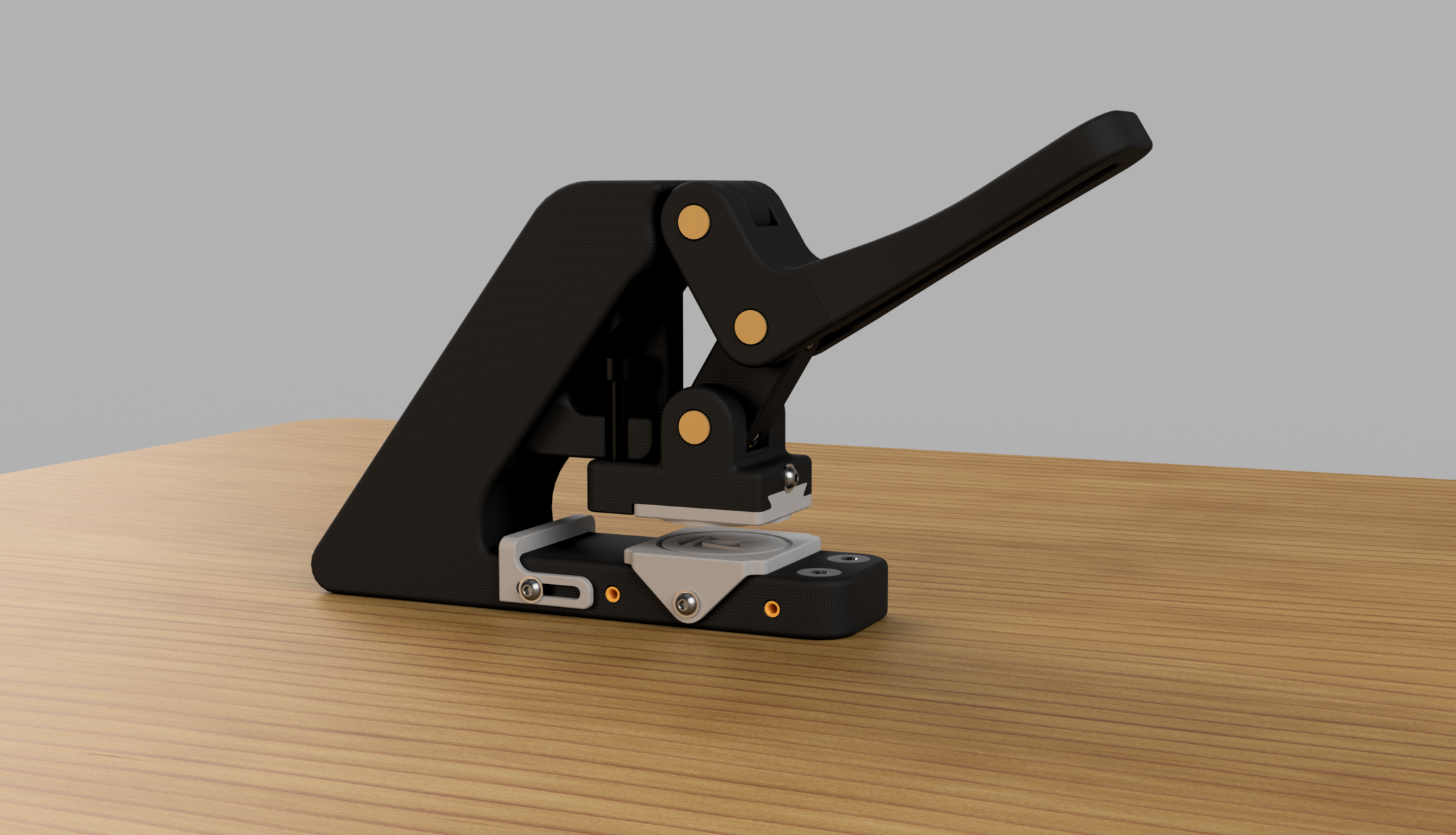

Máy dập nổi tùy chỉnh

Các bộ phận chính được in bằng FDM, trong khi tôi sử dụng SLA để in khuôn và bộ chặn sau, chủ yếu để có được bề mặt hoàn thiện như mong muốn.

Tôi đã in hầu hết các bộ phận trên máy in Markforged với gia cố Kevlar CFF, nhưng chúng có thể hoạt động tốt với PLA thông thường.

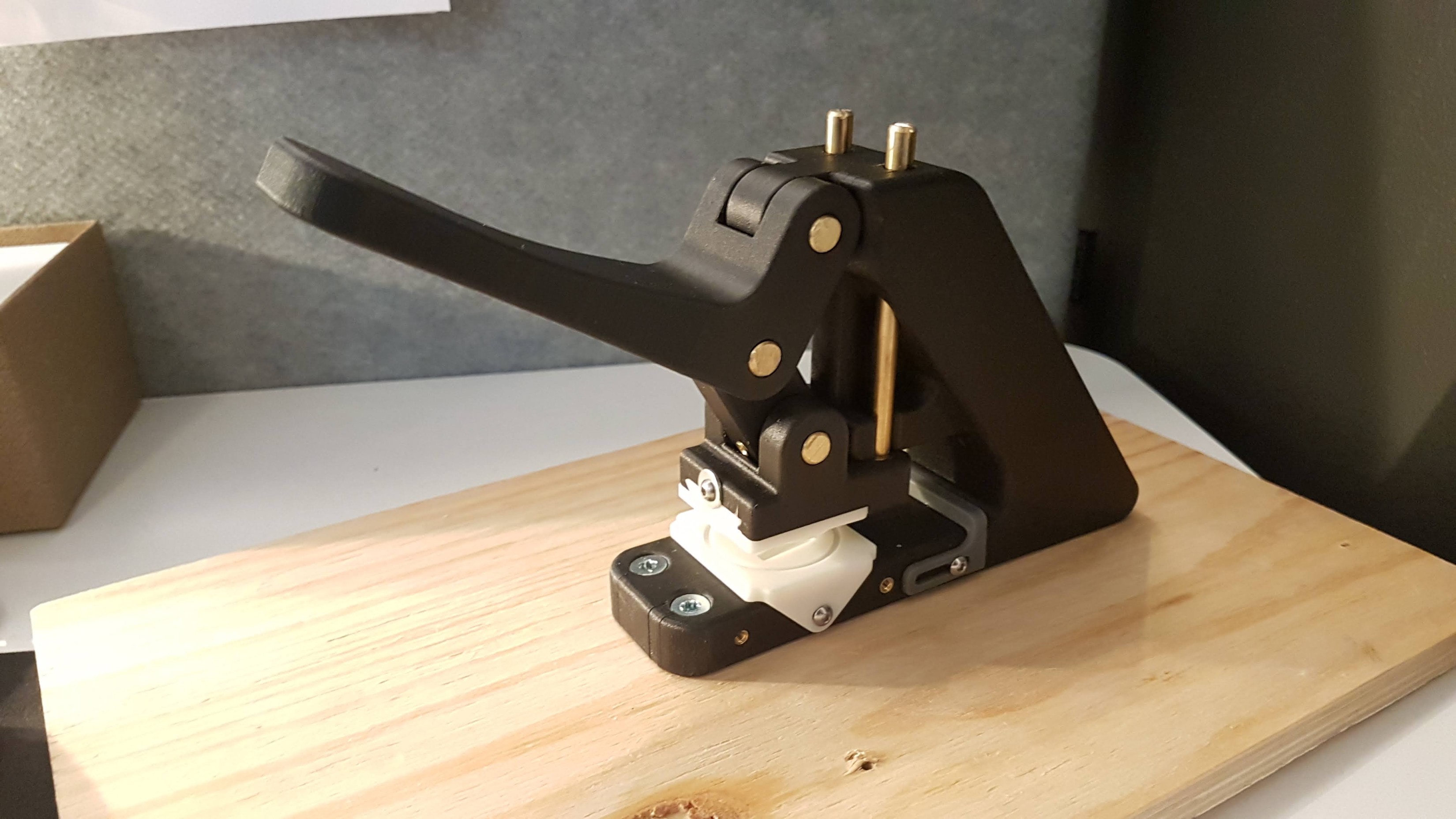

Chúng tôi sử dụng máy này tại 3DVerkstan (www.3dverkstan.se) để ép logo làm chìm lên các văn bằng đào tạo của chúng tôi.

Bạn sẽ cần ba đoạn ~35mm của thanh 8mm tùy chọn để làm chốt bản lề. Nó cũng sử dụng 12 miếng chèn nhiệt M3 cho tất cả các vít. Để khóa chốt bản lề, bạn sẽ cần 3 vít định vị ren M3, tôi đã sử dụng loại dài 6 mm. Tôi cũng đã sử dụng năm vít M3x8mm với vòng đệm tiêu chuẩn. Hai chèn nhiệt M6 được sử dụng trong tấm ép cho vít trượt. Ba vít gỗ đầu chìm được sử dụng để cố định máy vào đế.

Đối với vít trượt, bản vẽ được làm bằng vít đầu cắm ren một phần M6x45mm được cắt bớt để chỉ có phần nhẵn nhô lên trên chèn. Tôi đã tự tiện cái này ra khỏi một đoạn đồng thau dài hơn để tăng độ ổn định và thẩm mỹ. Một đoạn ren một phần ~M6x130 được cắt bớt để chỉ lộ ra ~10mm ren cũng sẽ cung cấp thêm độ ổn định này.

Chế tạo khuôn

Tôi đã đính kèm các tệp STEP mà bạn có thể chỉnh sửa trong phần mềm CAD ưa thích của mình để thêm hoa văn dập nổi theo lựa chọn của bạn. Bạn thường sẽ làm điều này bằng cách nhập tệp SVG của bất kỳ thứ gì bạn muốn dập nổi và kéo dài nó ra các bộ phận này.

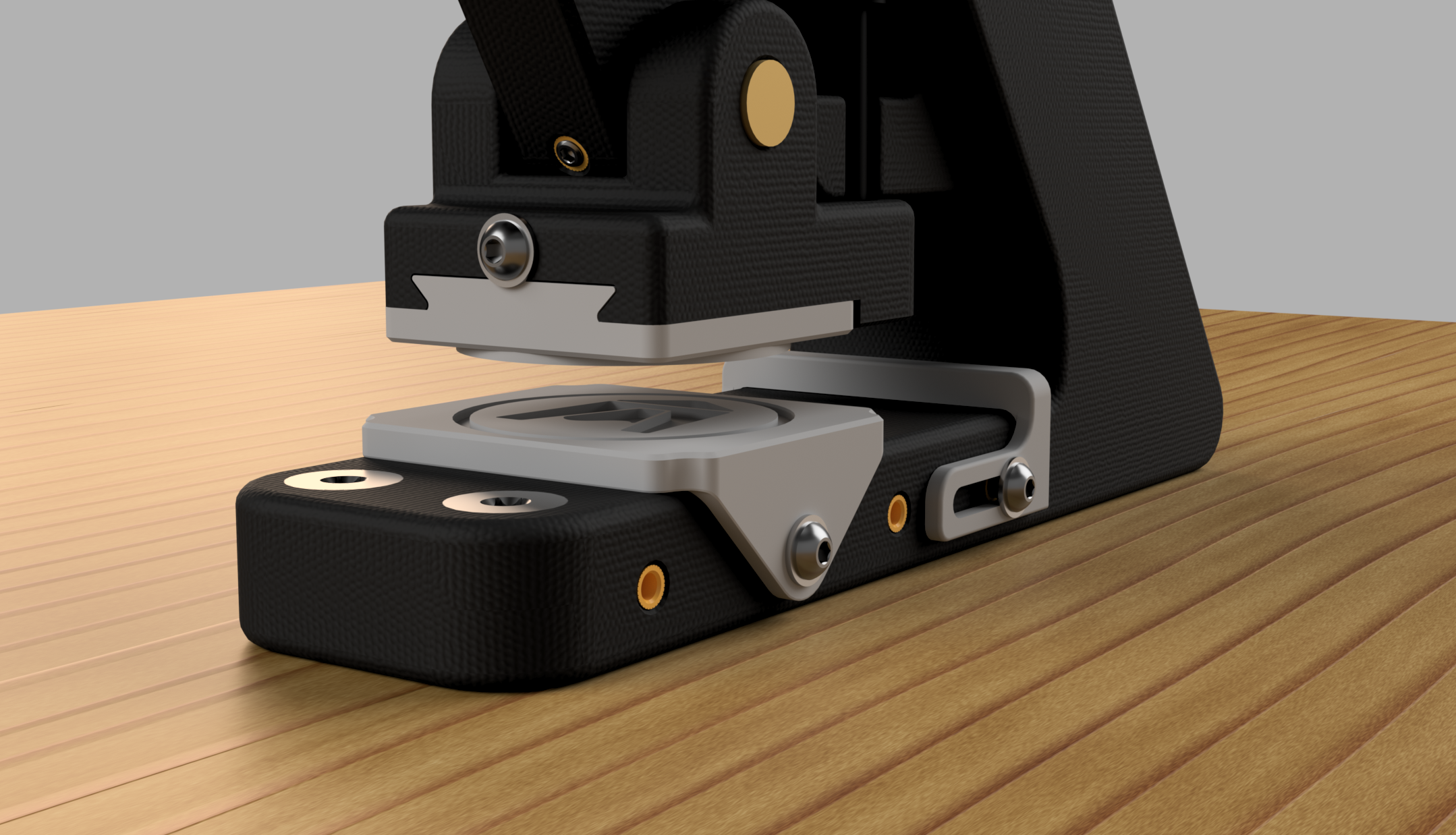

Khuôn trên có tính năng dập nổi và khuôn dưới có tính năng dập chìm. Rất quan trọng là các tính năng này phải được căn chỉnh tốt với nhau.

Tôi đã sử dụng độ sâu 1mm, nhưng bạn có thể đi sâu hơn nếu muốn dập nổi rõ hơn.

Bạn sẽ phải áp dụng một độ lệch ra ngoài cho phần dập chìm để cho phép độ dày của giấy bạn đang sử dụng, nếu cố gắng sử dụng với khoảng cách quá nhỏ, giấy của bạn sẽ bị xé thay vì dập nổi, và nếu quá lớn, hoa văn dập nổi của bạn sẽ thiếu độ sắc nét.

Ban đầu xuất bản trên YouMagine vào năm 2019
