Giá đỡ cuộn chỉ gắn bên Creality K1 Phiên bản 2

Xin chào mọi người.

Đây là một phiên bản khác để gắn cả giá đỡ cuộn chỉ và cảm biến dây tóc ở bên hông của Creality K1.

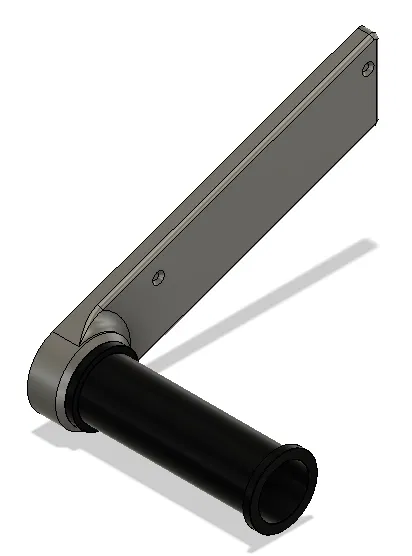

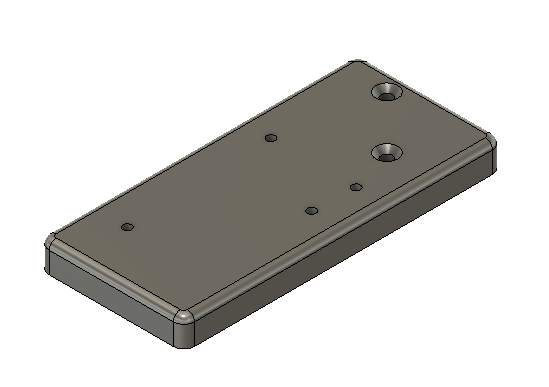

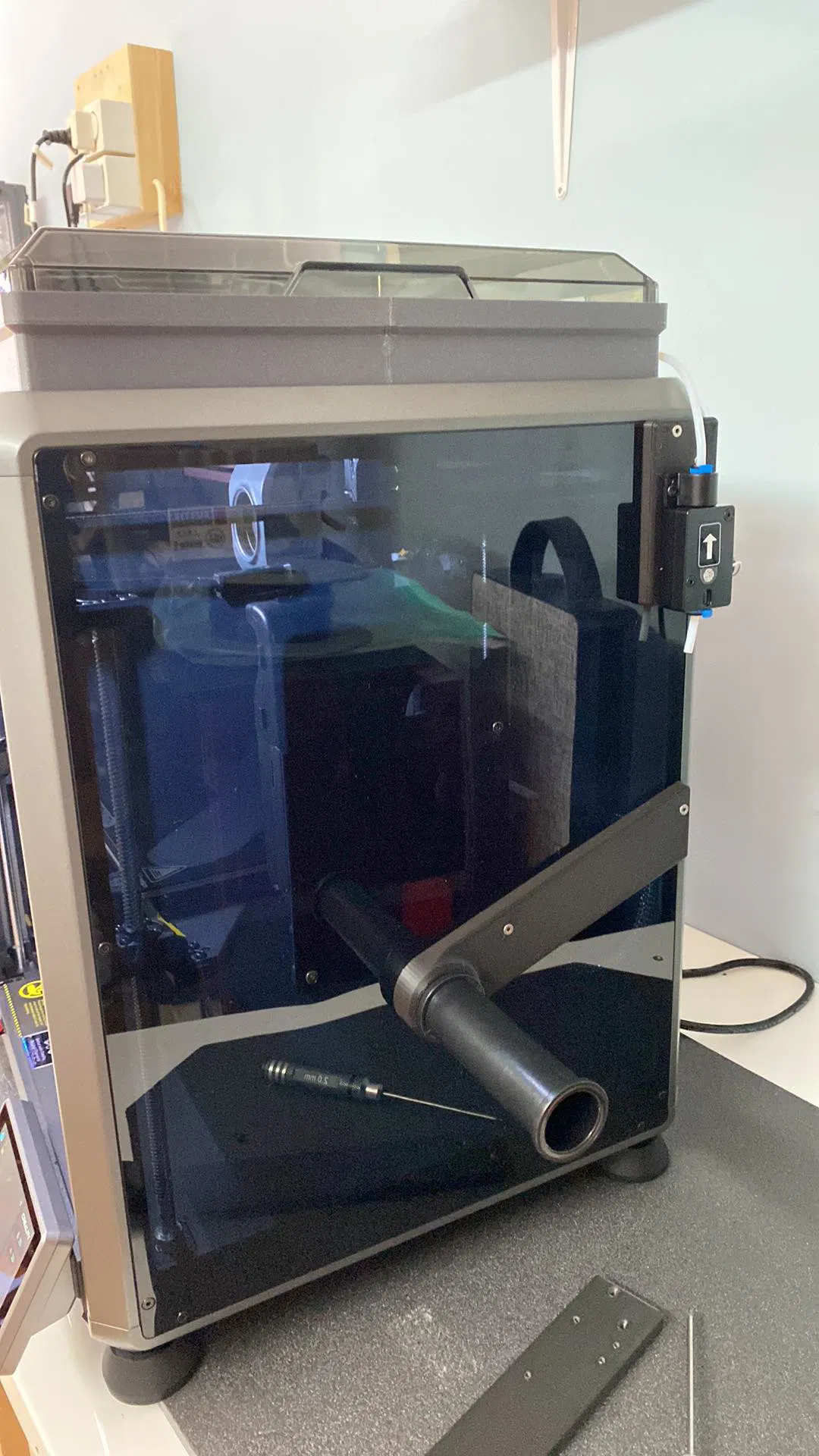

Để lắp ráp cảm biến và khớp nối PFTE lên giá đỡ, bạn có thể sử dụng các ốc vít có sẵn. Đừng siết quá chặt. Để lắp ráp giá đỡ cảm biến vào máy in, hãy tháo 2 ốc vít phía trên bên phải của tấm ốp và sử dụng các ốc vít dài hơn, khoảng 14-16mm M3 (đừng lo lắng về việc làm hỏng dây đai, chúng không thẳng hàng). Đối với giá đỡ cuộn chỉ, hãy tháo ốc vít giữa bên phải của tấm ốp và ốc vít dưới cùng bên phải của quạt phụ. Sử dụng các ốc vít dài hơn, cùng kích thước như trước.

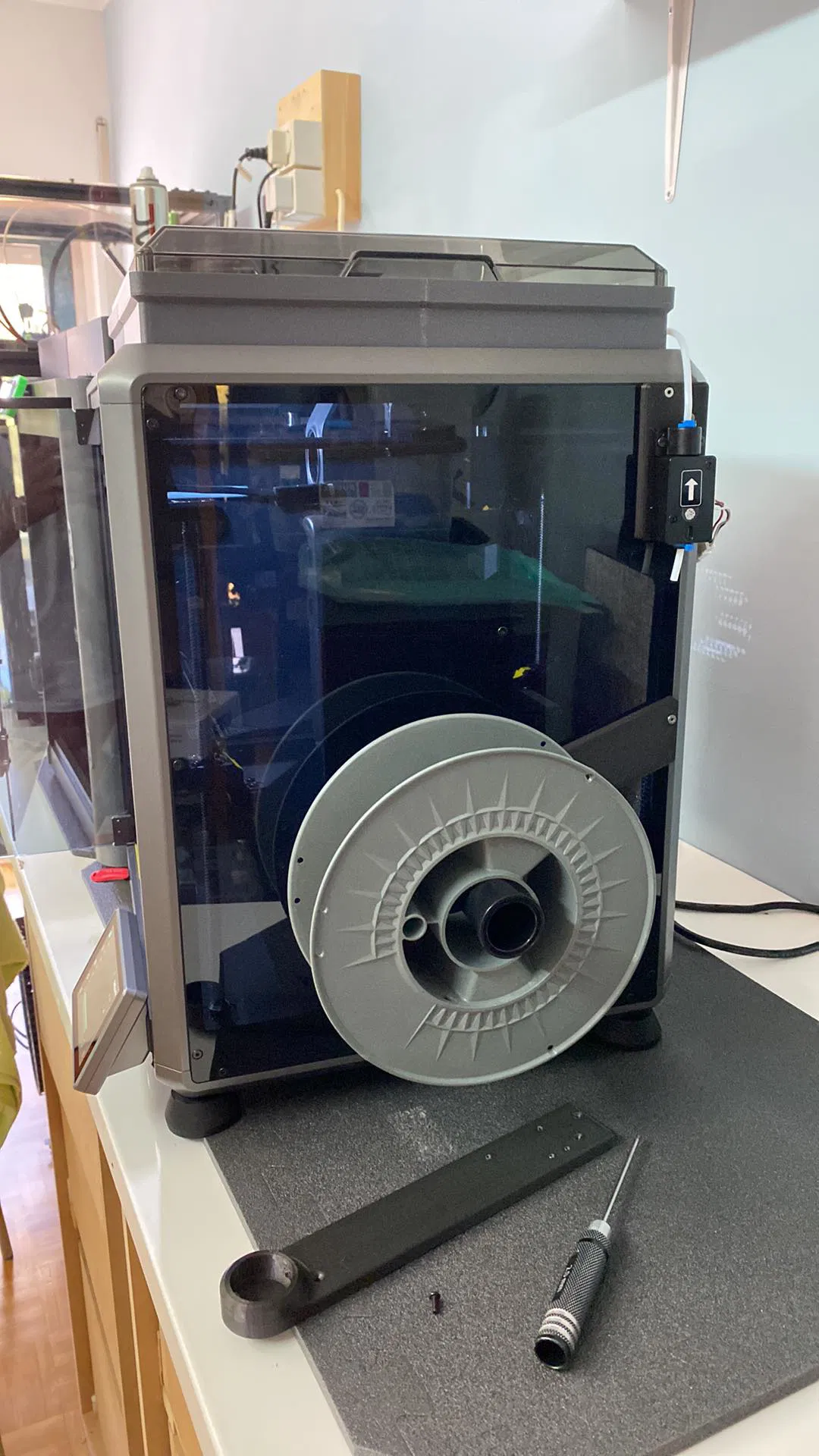

Sử dụng cuộn chỉ gốc được gắn trên giá đỡ này.

Cáp cảm biến cần được kéo ra xa hơn một chút. Mở khoang điện tử và tháo cáp ra khỏi bó dây. Nó sẽ đủ dài để kéo ra (cảm ơn Jim Ball về thông tin này).

Chúc vui vẻ ;)
