Bộ Nhấn Giải Trí Compliant Bistable

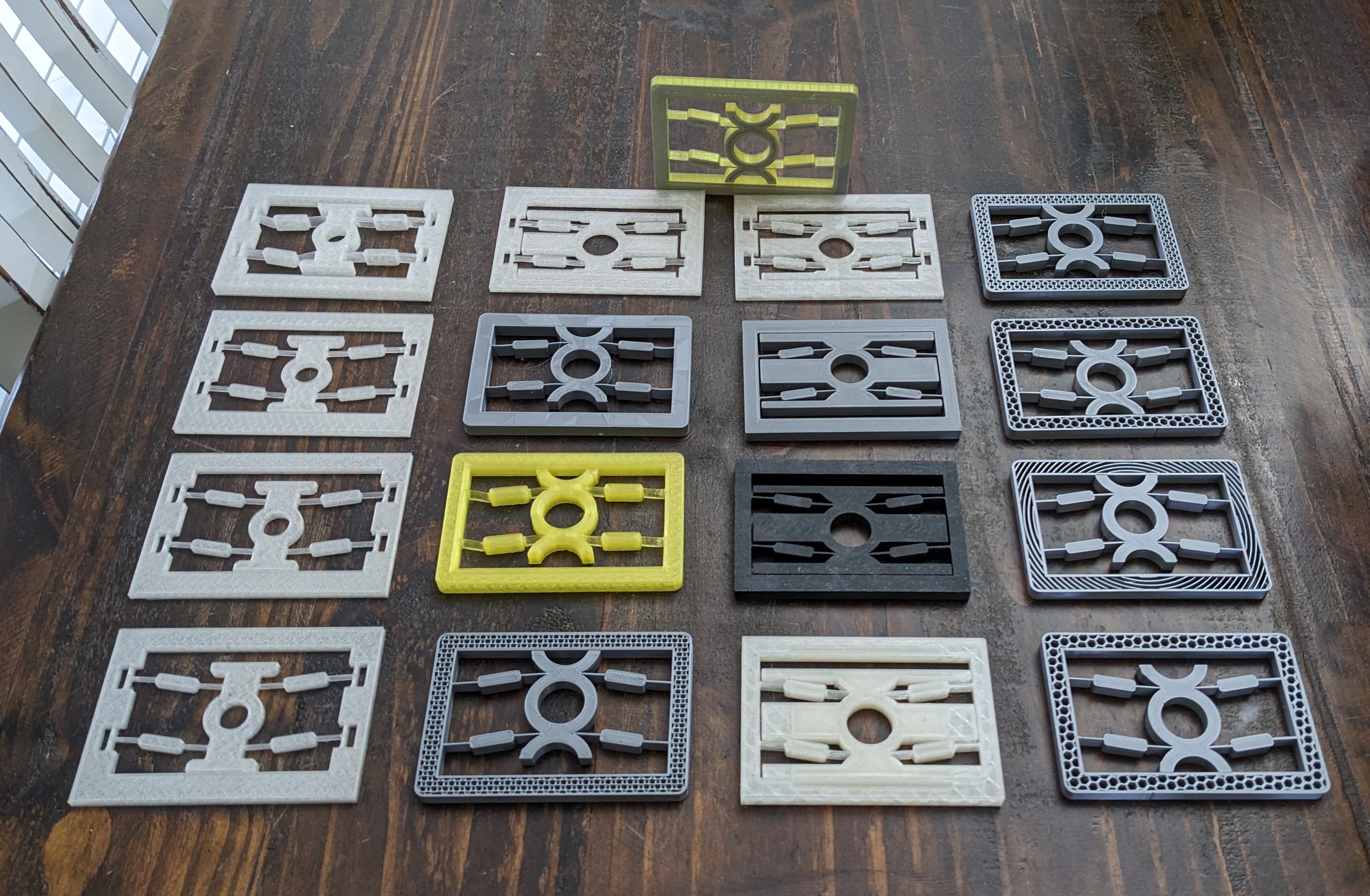

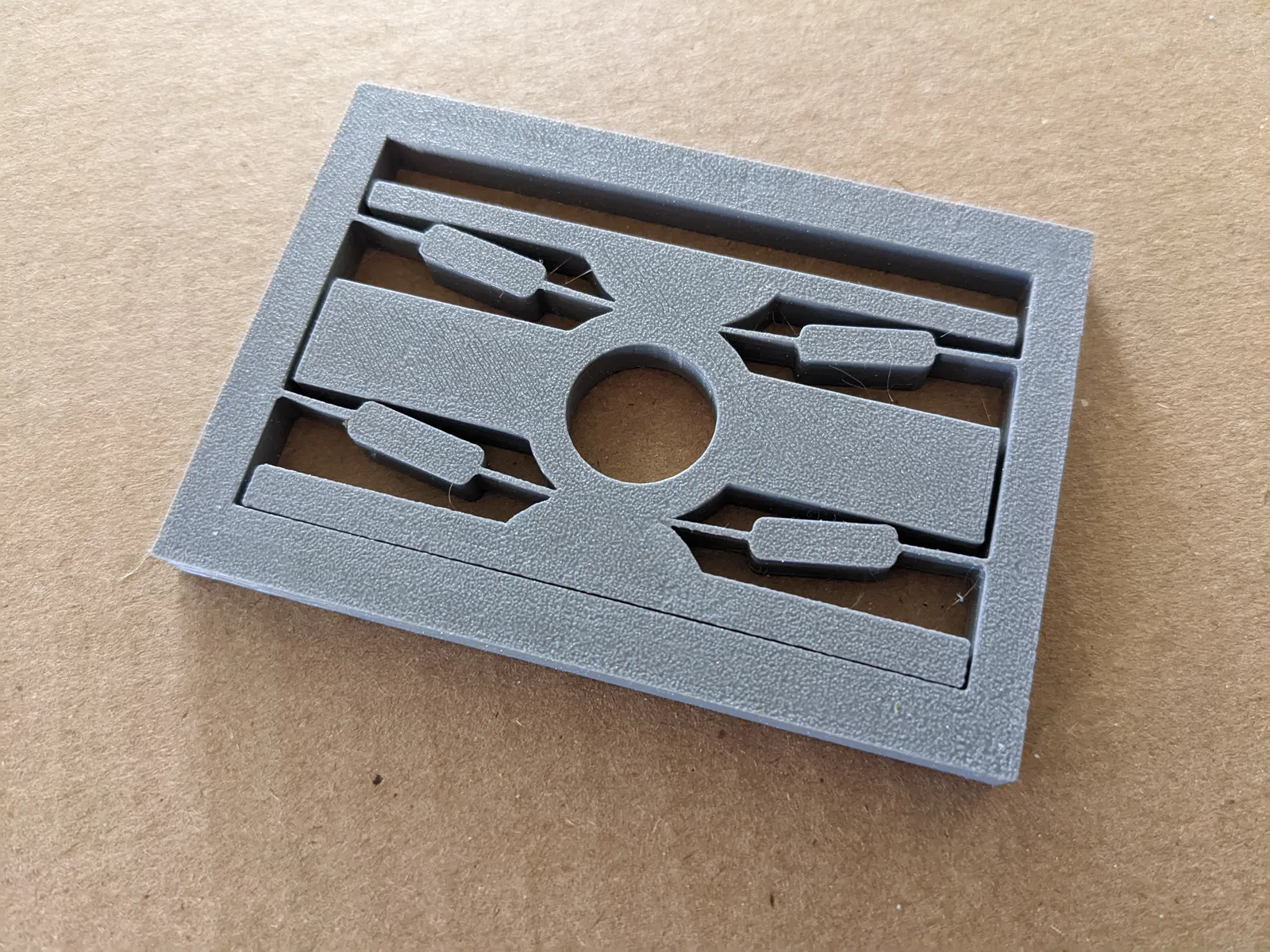

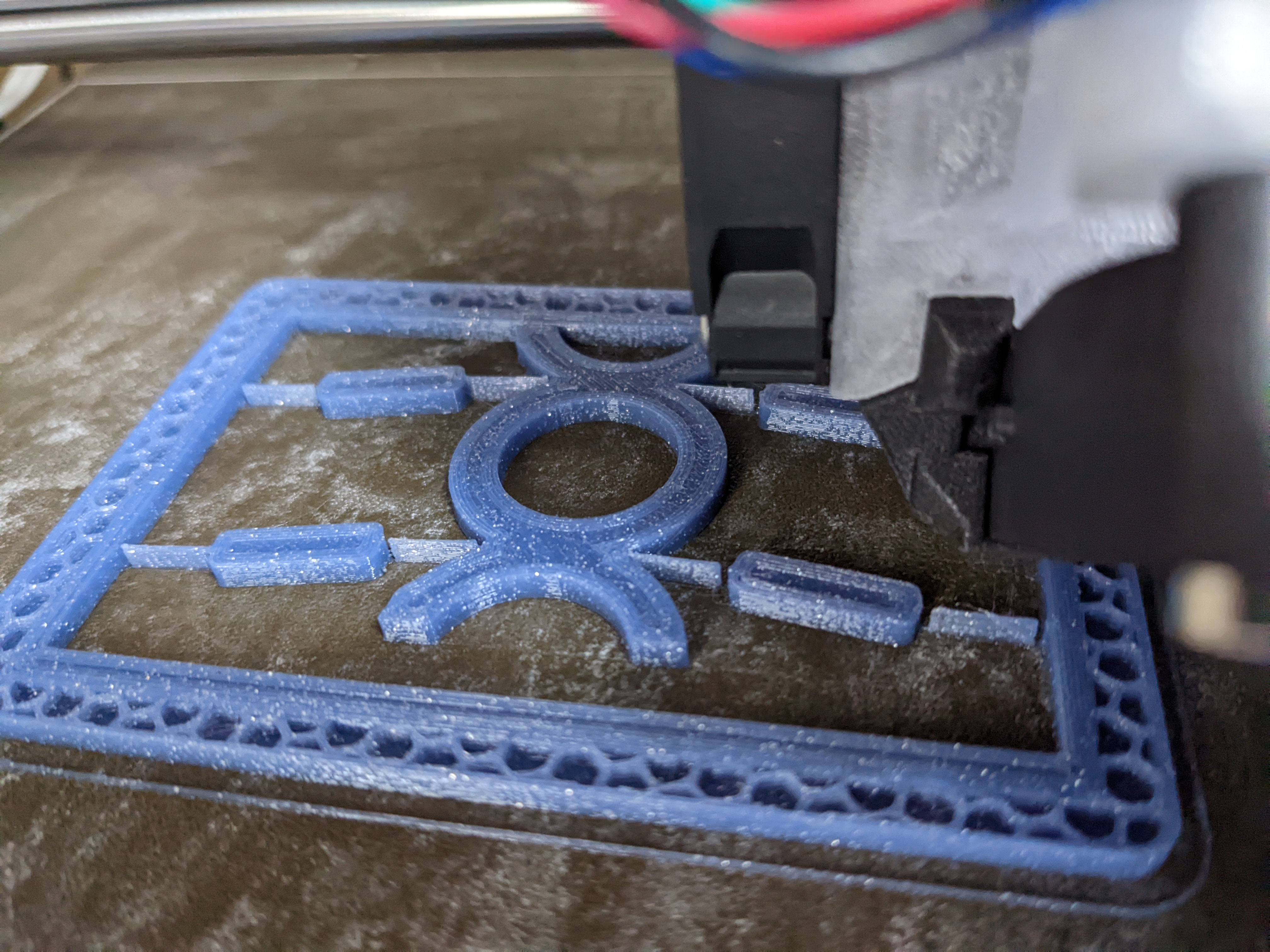

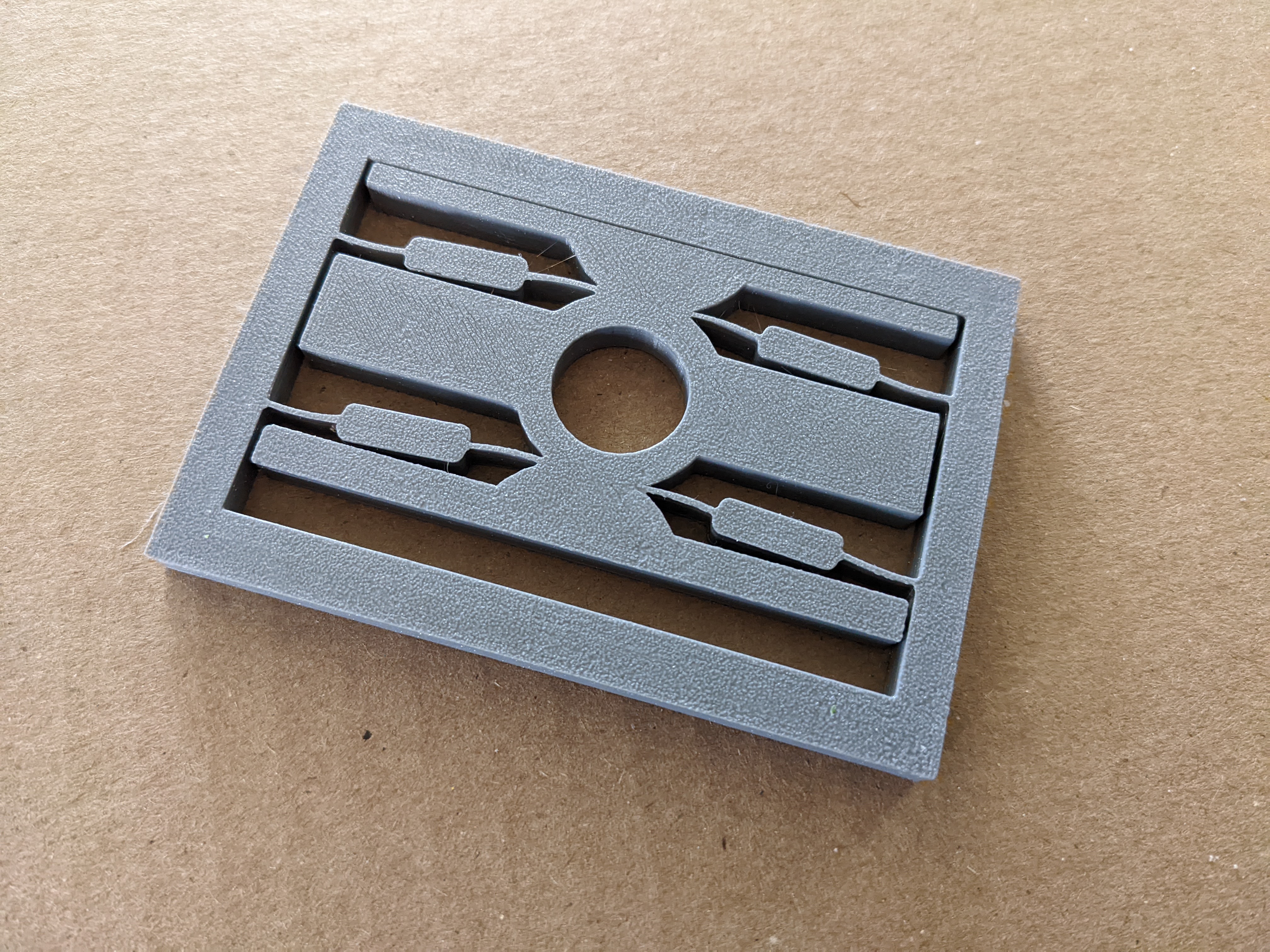

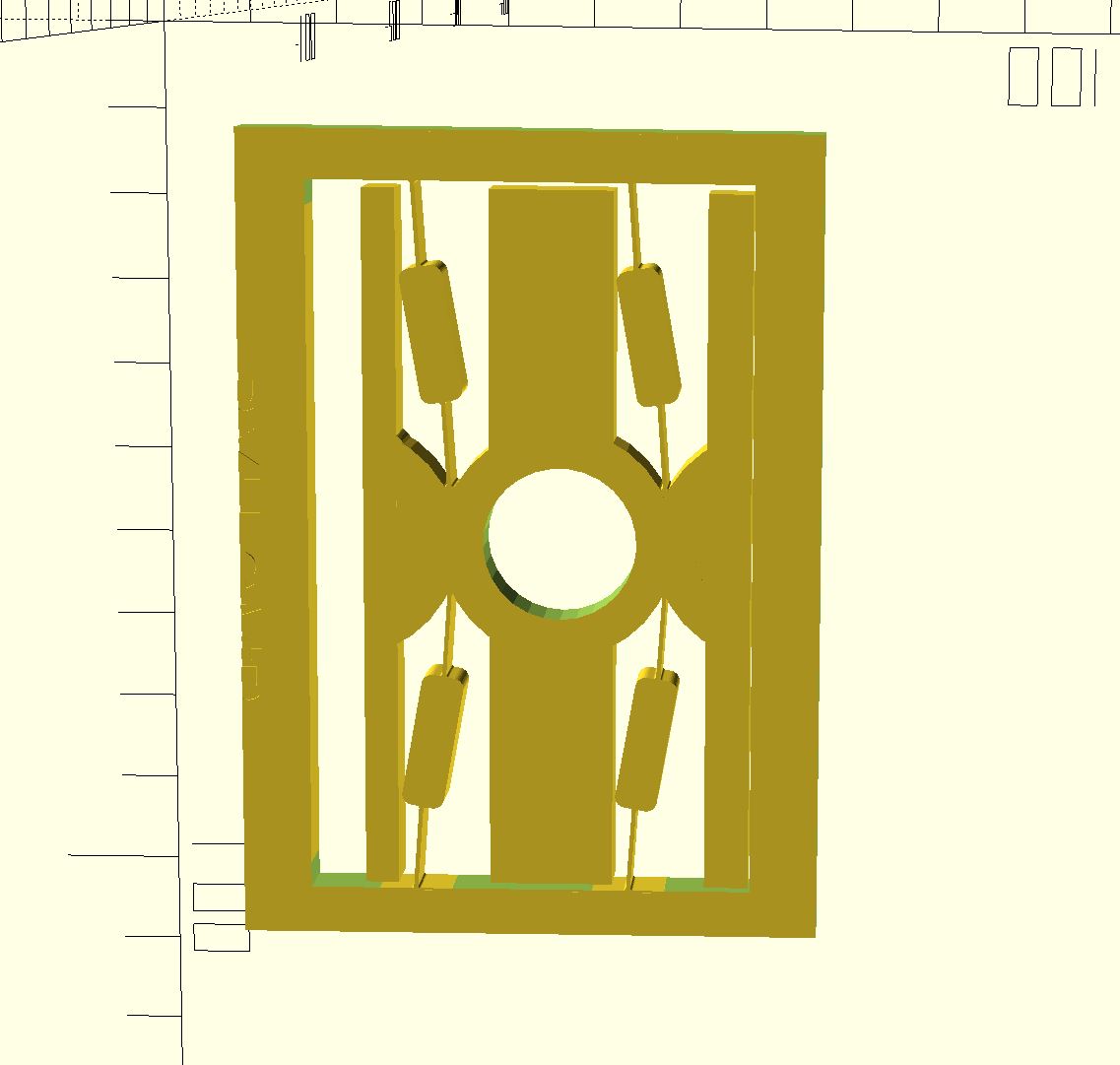

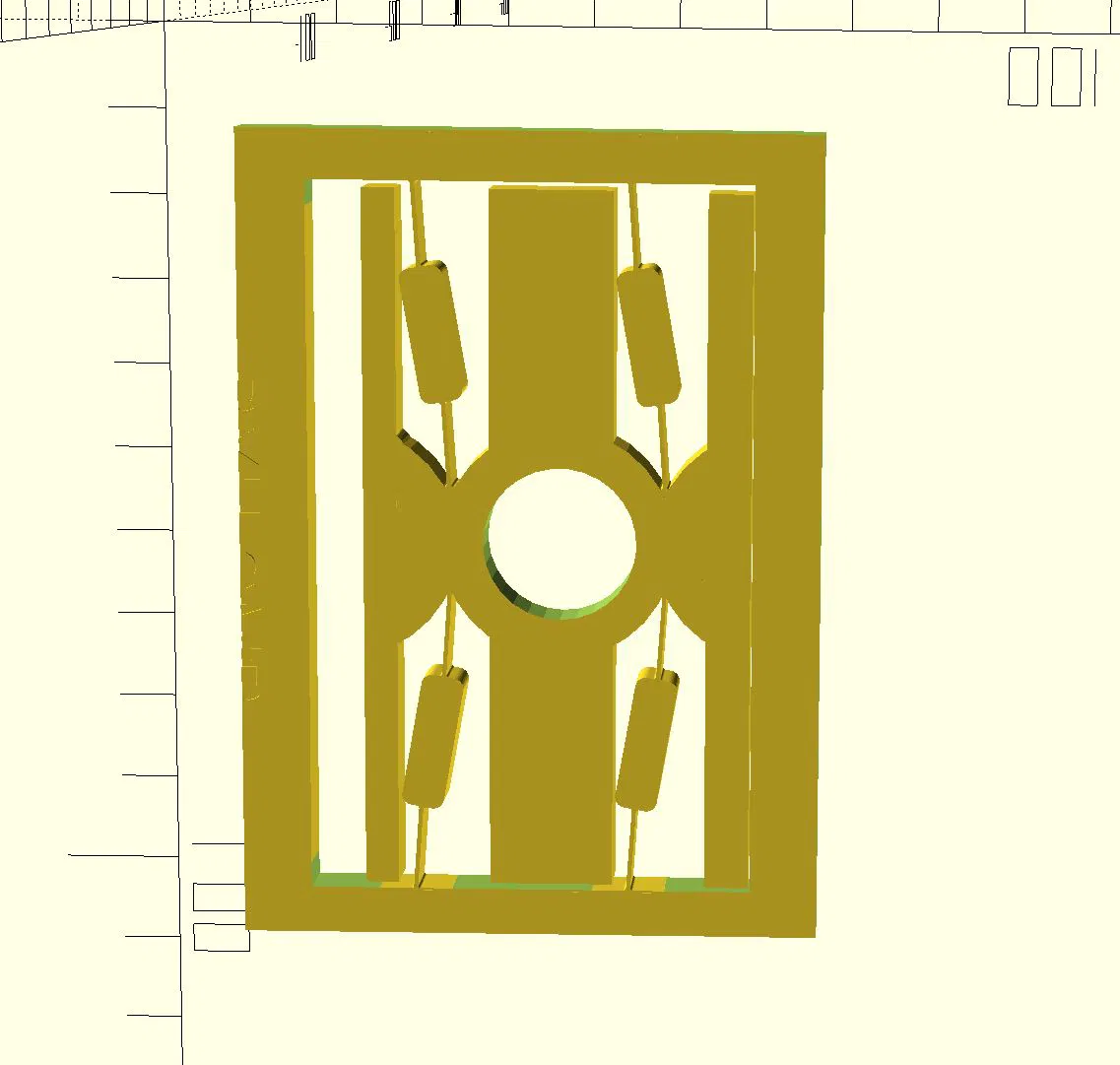

Hoàn toàn ghi công: các bản phối lại này dựa trên thiết kế của Nhóm Nghiên cứu Cơ cấu Tuân thủ Đại học Brigham Young (BYU_CMR) được đăng trên Thingiverse. Hãy xem trang người dùng của họ trên Thingiverse hoặc trang web của họ để có các thiết kế cơ cấu tuân thủ và nghiên cứu tuyệt vời khác. Khóa học Trực tuyến Miễn phí của Nhóm BYU CMR về "Máy móc Linh hoạt": Đã thêm: đề xuất bố cục lát cắt (.3mf) cho cả hai thiết kế để làm cho bộ phận giữa, bộ phận chuyển động và các vùng va đập trên khung trở nên liền khối. Tôi đã phối lại thiết kế gốc theo một vài cách để giảm dung sai, làm rắn bộ phận và tăng khối lượng để biến nó thành một con quay giải trí. Nó in tuyệt vời bằng PLA trên một máy in được hiệu chỉnh tốt. Bạn có thể phải cắt qua lớp dưới cùng để tách các bộ phận do 'độ bẹp' chân voi của máy in. Có một khoảng trống được thiết kế giữa khung và thanh trượt. (Nếu bạn gặp khó khăn khi di chuyển thanh trượt, hãy thử nghiệm với "bù trừ chân voi" trong phần mềm cắt lát yêu thích của bạn.) Nó có tuổi thọ giới hạn nhiều trăm chu kỳ. Nó khá bền, nhưng không phải là không thể phá hủy. Nếu bạn thích sử dụng lửa/nhiệt để loại bỏ các sợi nhựa thừa trong bản in của mình; đừng làm vậy với cái này. Phần nối các lớp sẽ mất đi độ đàn hồi. Theo đó, đừng sử dụng tính năng đánh bóng trong phần mềm cắt lát của bạn. Đồ chơi này ồn ào, không thích hợp để giải trí kín đáo. Các biến thể: Bạn có thể thay đổi tỷ lệ trục Z nếu bạn muốn một con quay dày hơn hoặc mỏng hơn. Dày hơn yêu cầu lực tác động nhiều hơn, mỏng hơn thì ít hơn. Nếu bạn in bằng sợi nhựa trong mờ, hãy thử nghiệm với các kiểu tô đầy. ### Hướng dẫn in Tải xuống. Cắt lát. In. Lặp lại nếu cần. ### Cách tôi thiết kế Sửa đổi từ tệp .STL gốc được nhập vào OpenSCAD và tinh chỉnh cho đến khi tôi hài lòng với kết quả. Đây là các biến thể 5 và 6 từ quá trình thử nghiệm lặp đi lặp lại của tôi. ### Hành động: #### Tải xuống Hãy thử mô hình này trên máy in của bạn. #### Chế tạo Đừng quên bạn có thể kiếm Prusameters (nhựa in và các phần thưởng hấp dẫn khác!) bằng cách in các mô hình và đăng ảnh Chế tạo của bạn tại đây trên Printables. #### Chỉnh sửa Nếu bạn cảm thấy có hứng thú, hãy chỉnh sửa và cải thiện thiết kế và đăng kết quả của bạn với mô hình này được liệt kê là nguồn Chỉnh sửa. #### Phản hồi Nếu bạn có bất kỳ câu hỏi, đề xuất hoặc vấn đề nào muốn thảo luận với tôi, vui lòng nhắn tin cho tôi. Tôi luôn sẵn lòng thảo luận về các mô hình của tôi, ý tưởng của bạn, thiết kế 3D và in 3D. #### Khám phá Xem các mô hình khác của tôi tại đây trên Printables.Com.
