Bộ chuyển đổi Stealthburner cho Ender 3 Pro trên ray X

Tôi muốn triển khai Voron Stealthburner (Clockwork 2 và V6) trên chiếc Ender 3 Pro của mình. Đồng thời, các bánh xe V của tôi đã hơi mòn, vì vậy tôi quyết định thay thế ray X với chi phí thấp. Điều này sẽ cho phép tôi tận dụng phần lớn cụm Switchwire/Stealthburner. Những sửa đổi này sẽ cho phép bạn sử dụng ray tuyến tính X này và, nếu bạn từng muốn chuyển hoàn toàn sang Switchwire, hãy giữ phần lớn cụm Stealthburner như cũ, vì vậy tôi đã cố gắng làm cho nó đơn giản và thẳng thắn nhất có thể.

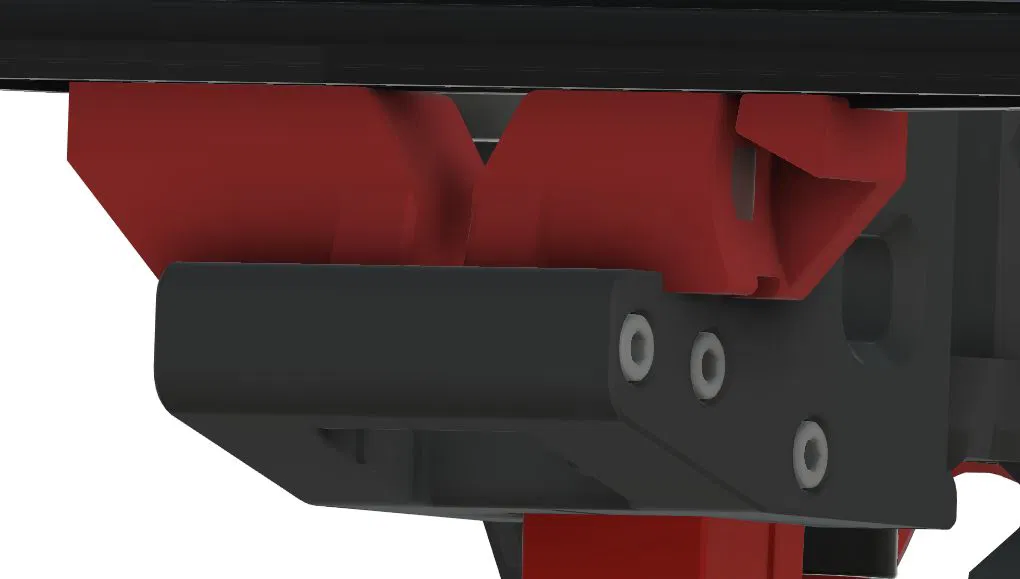

Bạn sẽ cần 2 cái Kẹp Dây Đai (thay thế kẹp dây đai trong hướng dẫn sử dụng SW) và đặt các đai ốc nhiệt cùng với các vít M3x16 SHCS giống như trên trang 62 của hướng dẫn lắp ráp Stealthburner. Đây là cho dây đai trục X của Ender 3 PRO và tôi không chắc liệu các mẫu Ender 3 khác có cùng độ dài dây đai không, vì vậy nếu bạn thử, hãy cho mọi người biết trong phần bình luận.

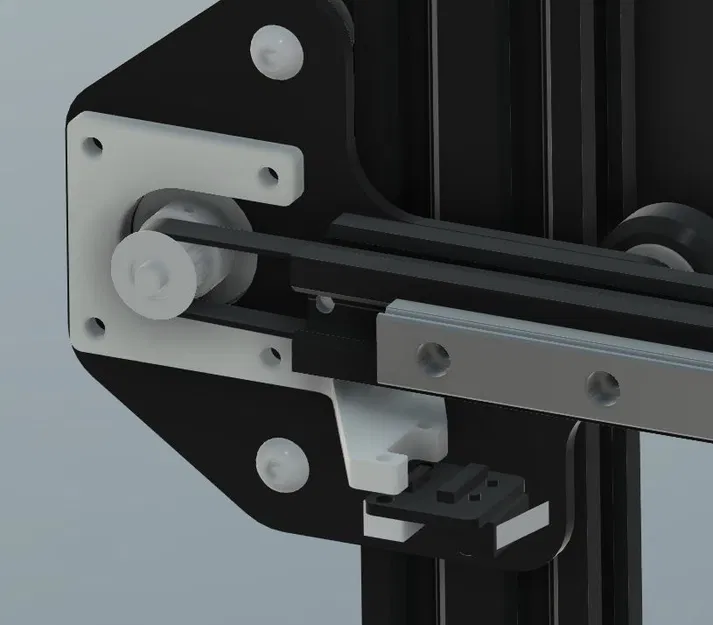

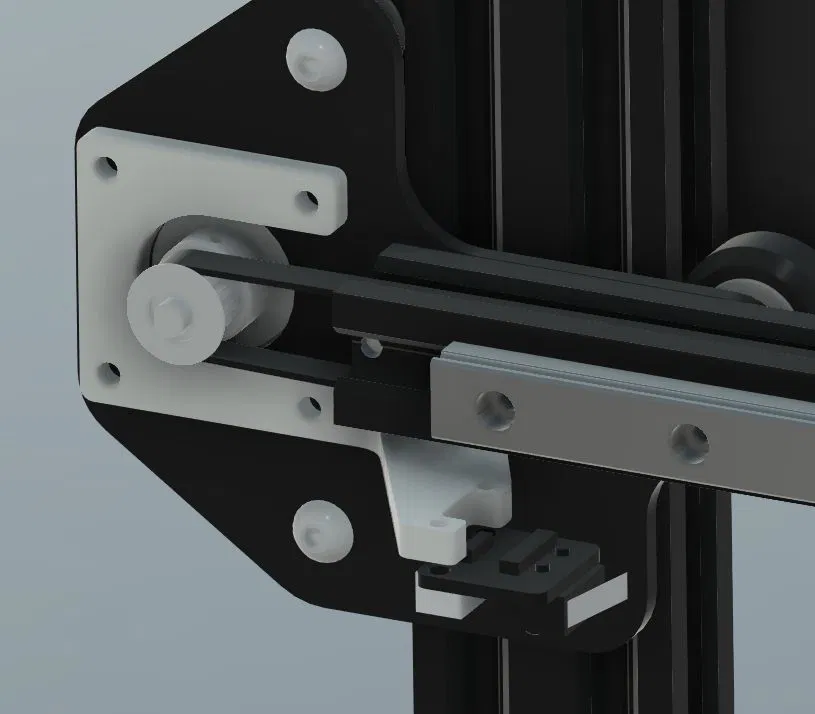

Đối với giá đỡ công tắc giới hạn, nó thay thế nắp bánh răng servo. Bạn sẽ không thể sử dụng các vít dài có sẵn để gắn nó vào khung, nhưng sẽ cần 4 con vít M3x10 để đi qua giá đỡ này vào động cơ có ren. Bạn có thể tái sử dụng cùng 2 vít nhỏ cho chính công tắc.

Lưu ý rằng bạn sẽ mất khoảng 35-40 mm diện tích xây dựng (theo trục Y) do Stealthburner và ray.

Những bộ phận này được in bằng ASA bằng cài đặt in của Voron, nhưng cả hai đều không yêu cầu khả năng chống nhiệt độ cao và giá đỡ công tắc giới hạn không yêu cầu nhiều độ bền, vì vậy các vật liệu khác cũng có thể được.
