Bản cập nhật - Mod Cảm Biến Hết Sợi Nhựa Voron 2.4 CW2 (RC1)

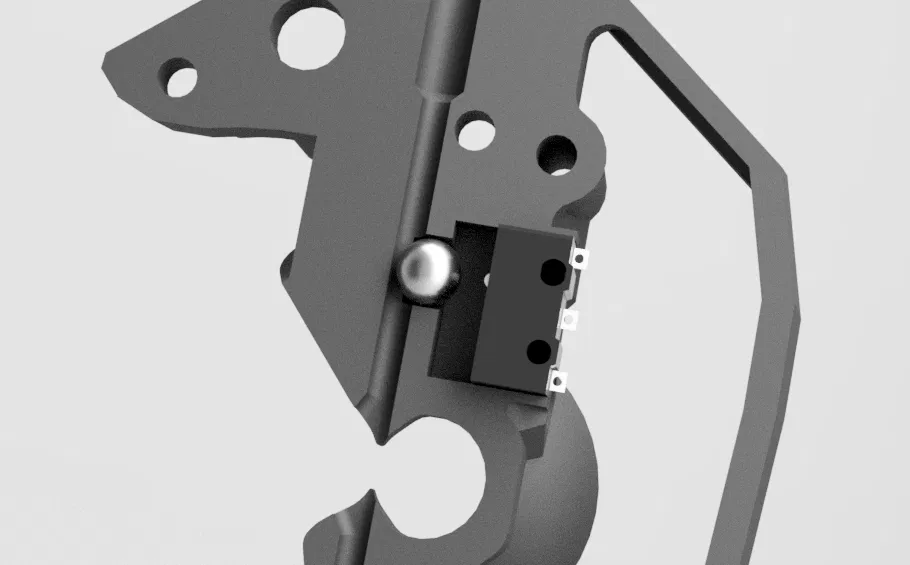

Tôi in những vật to và việc lãng phí sợi nhựa và thời gian vì đột nhiên, giữa đêm, hết sợi nhựa là điều tôi không thích. Vì vậy, tôi đã tạo ra một bộ cảm biến sợi nhựa đơn giản cho CW2 (RC1) của Voron, sử dụng một viên bi thép 5,5mm và một công tắc vi mô.

Công tắc vi mô khá phổ biến nhưng cần có các lỗ lắp cách nhau 7mm. Tôi đã sử dụng một cái tôi tìm thấy trên bảng giới hạn của Ender 3 và tháo cần gạt. Bạn sẽ cần hai vít M2 để cố định công tắc vi mô vào khe (đừng quên đặt viên bi thép vào trước!).

Mới sử dụng trong thời gian rất ngắn nhưng nó có vẻ khá đáng tin cậy.

LƯU Ý 1: Tôi không chạy CW2 với PCB nên tôi không thể kiểm tra và/hoặc đảm bảo bộ mod này sẽ không ảnh hưởng đến việc lắp PCB theo bất kỳ cách nào. Nếu bạn in nó và PCB vẫn vừa, vui lòng cho tôi biết và tôi có thể cập nhật mô tả :)

LƯU Ý 2: Bộ mod này dựa trên phiên bản RC1 của Stealthburner. Bạn có thể tìm thấy các tệp nguồn gốc trên https://github.com/VoronDesign/Voron-Stealthburner

CẬP NHẬT NGÀY 13 THÁNG 10 NĂM 22: Đã thêm tệp STEP để bạn có thể điều chỉnh mô hình theo thông số kỹ thuật của công tắc và đường kính bi của bạn.

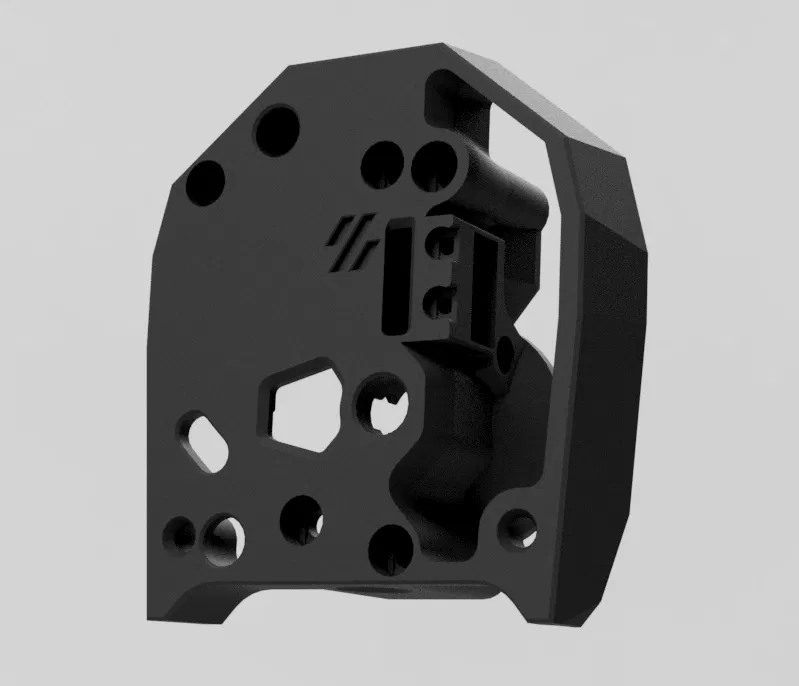

CẬP NHẬT NGÀY 17 THÁNG 10 NĂM 22: Đã thay thế tệp STL và STEP bằng phiên bản không cần hỗ trợ, phiên bản này cũng bao gồm một lỗ nhỏ để hỗ trợ việc tháo công tắc (và cũng là phương tiện để kiểm tra trực quan tiếp xúc của bi và công tắc).

Đây là ví dụ về mã cho tệp printer.cfg:

########################################
# Cảm biến công tắc hết sợi nhựa
########################################
[filament_switch_sensor runout_sensor]
pause_on_runout: True
runout_gcode:
   G91 ; định vị tương đối
   G1 E-2 F2700
   G1 Z10
   G90 ; định vị tuyệt đối
   G1 X50 Y50 F3000
   G91
   G1 E-100 F1000 ;  rút 100mm sợi nhựa
insert_gcode:
   G92 E0 ; Đặt lại bộ đùn
   G1 E50 F600 ; di chuyển sợi nhựa xuống 50mm nhanh chóng
   G1 E150 F300 ; đùn 100m sợi nhựa chậm để đi qua đầu phun và làm sạch
event_delay: 3.0
pause_delay: 0.5
switch_pin: P1.28

CẢNH BÁO! Cái này hoạt động trên máy in corexy của tôi với bo mạch SKR 1.3 và cảm biến được kết nối với cổng X+. Cài đặt của tôi hoạt động với bộ tản nhiệt V6 tiêu chuẩn. Nếu bạn sử dụng nó, hãy tự chịu rủi ro và cập nhật những gì cần thiết để nó chạy trên máy in của bạn. Tôi sẽ không chịu trách nhiệm cho bất kỳ thiệt hại nào đối với máy in của bạn do hành động của bạn gây ra.
